Detector de partículas magnéticas CDX-III

Instrumento de detección de polvo magnético CDX-III

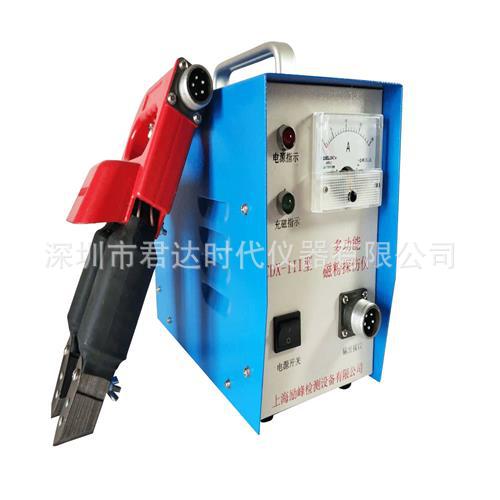

Instrumento de detección de polvo magnético CDX-IIIEste es un nuevo tipo de equipo de detección de defectos por partículas magnéticas diseñado y producido por nuestra empresa al absorber las ventajas de productos similares nacionales y extranjeros. Adopta el método de magnetización por campo magnético externo, lo que hace que el instrumento tenga las ventajas de tamaño pequeño y peso ligero. El circuito altamente integrado hace que un dispositivo tenga todas las funciones de los varios dispositivos originales.

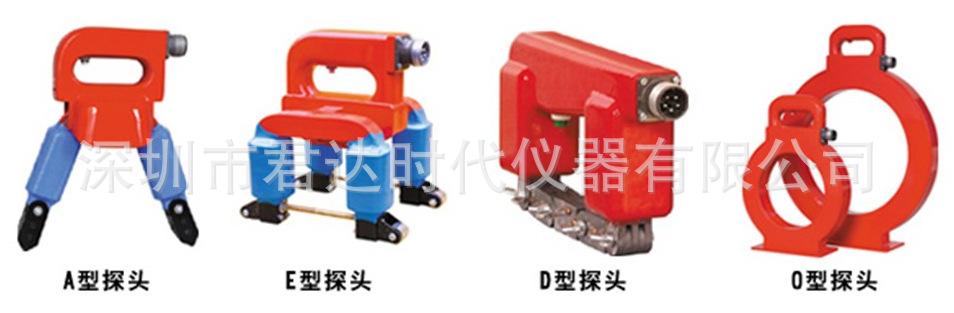

CDX-III Instrumento Detector de Polvo Magnético Opciones de Función:
Sonda tipo A: También conocida como sonda de persecución magnética de herradura o sonda para soldadura de esquinaLas juntas de las articulaciones están equipadas con luces de trabajo; la detección de piezas de trabajo complejas de superficie y forma alienígenas es particularmente aplicable. Distancia extrema: 20-160㎜; fuerza de mejora: AC ≥ 5㎏, DC ≥18㎏; peso: 1㎏.

Sonda tipo D: también llamada sonda de yugo electromagnético, Una variedad de articulaciones de actividad, alta intensidad de magnetización. Distancia extrema: 60-220㎜, fuerza de mejora: CA ≥ 7㎏, CC ≥18㎏; peso: 1.6㎏. El dispositivo hecho de esta sonda utiliza de forma independiente las características de una sonda de yugo electromagnético, y la sonda tiene las características de alta magnética alta magnética y alta intensidad magnética.

Sonda tipo E: también llamada sonda de yugo cruzado o sonda de campo magnético rotatorio, puede ser detección de defectos por magnetización compuesta a la vez, el rodillo móvil y la luz de trabajo pueden mejorar la velocidad de detección de defectos. Distancia entre polos: 110㎜, fuerza de elevación: CA≥12㎏, peso: 2㎏. Esta sonda se utiliza de forma independiente para fabricar un dispositivo llamado detector de defectos por campo magnético rotatorio, que utiliza dos yugos magnéticos cruzados y tecnología de cambio de fase de CA para producir un campo magnético rotatorio sintético que cambia con el tiempo, y magnetiza compuestamente la pieza de trabajo en todas las direcciones a la vez. Velocidad de detección de defectos rápida y alta calidad de detección.

Sonda tipo O: también llamada sonda anular, diámetro interior: 150㎜, campo magnético central ≥180Oe. Peso: 3㎏. Esta sonda se utiliza de forma independiente para fabricar un dispositivo llamado detector de defectos anular, que está diseñado según el principio de generar un fuerte campo magnético cuando la bobina se energiza. Es adecuado para la detección de defectos segmentada o la desmagnetización de piezas de trabajo complejas como ejes, tuberías y álabes.

Instrumento de detección de polvo magnético CDX-IIIRendimiento técnico
1. Fuente de alimentación: CA 220V ±10% 50HZ 5A
2. Salida: CA 36V 10A, opcional ADEO cuatro sondas
3. Velocidad de detección: ≥6 m/min
4. Aumento de temperatura de la sonda: ≤60℃
5. Ritmo de trabajo: Se recomienda que cuando se trabaja continuamente durante mucho tiempo: tiempo de magnetización ≤ 3 segundos, tiempo de intervalo ≥ 5 segundos
6. Peso del instrumento: aproximadamente 5.5Kg

configuración básica
1. 1 anfitrión
2. Sonda de herradura 1Cuatro sondas ADEO son opcionales
3. 1 cable de alimentación
4. Cable de salida 1
5. 2 tubos de fusibles 5A
6. Foco de iluminación de alto brillo 10W/12V 2 piezas
7. Un certificado de conformidad
8. Una tarjeta de garantía
