Caudalímetro electromagnético de inserción: aparición y aplicación de la conexión por abrazadera
Con la renovación a gran escala y la nueva construcción de proyectos de conservación de agua, cada vez hay más caudalímetros de diagnóstico de gran tamaño. Sin embargo, los instrumentos de medición, como los caudalímetros electromagnéticos tradicionales, se suelen utilizar en tuberías de acero al carbono o de acero inoxidable. Generalmente, se instalan bridas, lo que impide su uso en algunas tuberías de plástico o cemento. El instrumento en sí es pesado y requiere equipo mecánico para su operación e instalación.
El uso de caudalímetros electromagnéticos enchufables en estas grandes tuberías no solo facilita la instalación, sino que también reduce considerablemente los costos del proyecto. Permite la medición del tráfico.

usar

1. Aplicación El sensor de flujo electromagnético de tipo inserción (en adelante denominado "sensor") y la pantalla de conversión de flujo electromagnético de nuestra empresa constituyen un medidor de flujo electromagnético de tipo inserción.

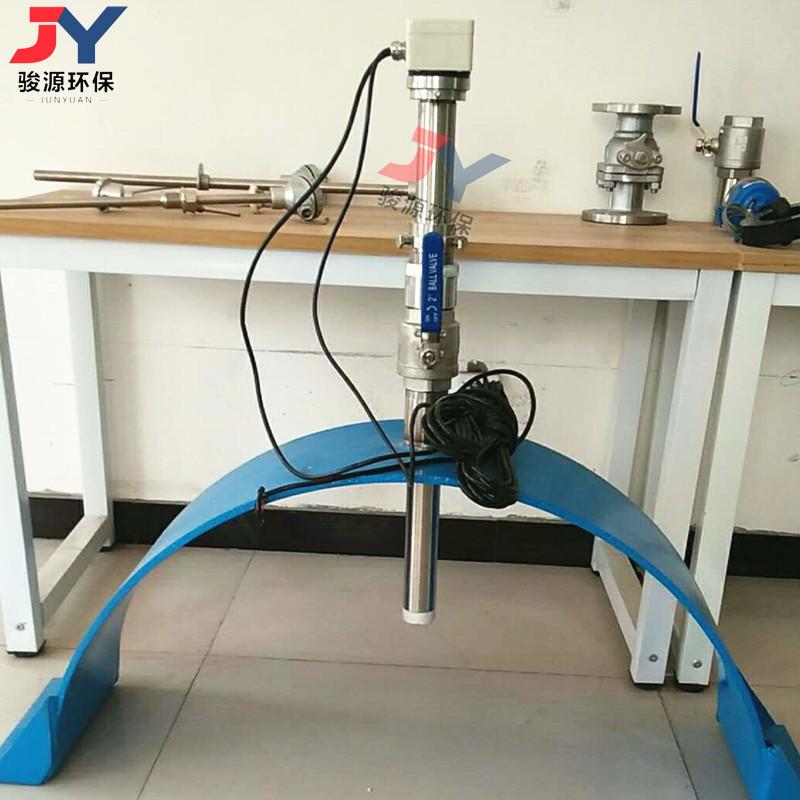

2. Los caudalímetros electromagnéticos de inserción suelen ser de tipo dividido, pero pueden integrarse si el usuario lo requiere. El sensor se instala en el punto de la tubería donde se necesita detectar.

3. La pantalla de conversión de tipo dividido se instala en una pared cercana o en una caja de instrumentos con un soporte, o bien entre el instrumento y la sala de control. Ambos se conectan mediante un cable en la caja de conexiones del sensor.

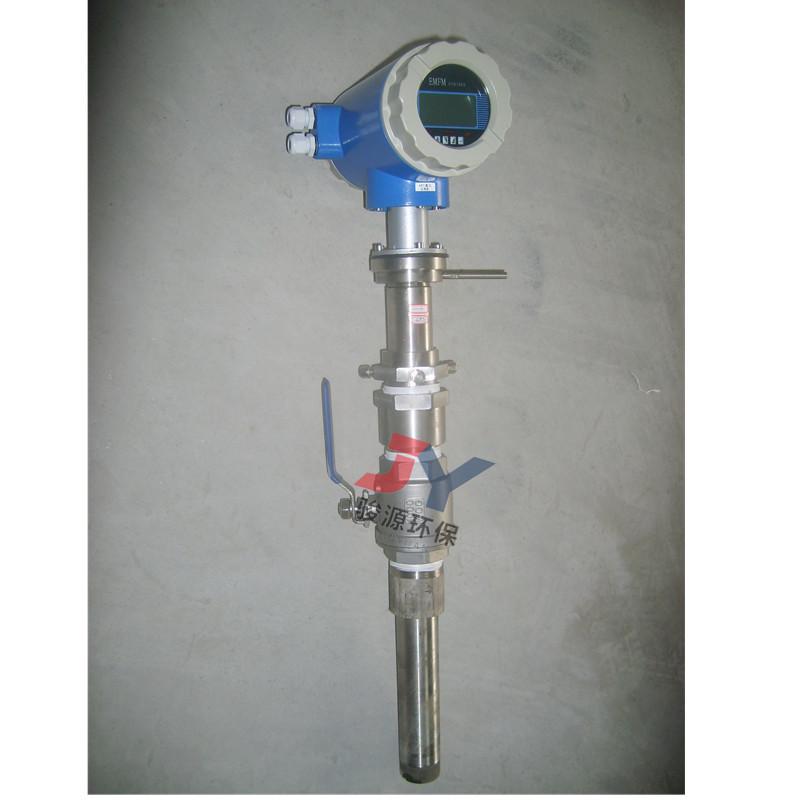

4. La pantalla de conversión dividida se instala directamente en el extremo superior del sensor.

5. El medidor de flujo electromagnético de inserción se usa ampliamente en la economía nacional, como la industria, la agricultura, la conservación del agua, el monitoreo de aguas residuales,

6. El abastecimiento de agua urbano y otros departamentos lo utilizan para medir el flujo y la cantidad total de diversos líquidos conductores.

Características

1. La medición no se ve afectada por los cambios en la densidad del fluido, la viscosidad, la temperatura, la presión y la conductividad.

2. Adopte tecnología de excitación avanzada, bajo consumo de energía, punto cero estable, fuerte capacidad antiinterferente y buena confiabilidad.

3. No hay pérdida de presión adicional, lo que requiere una sección de tubería recta y corta.

4. El rango de medición de caudal es amplio y la velocidad de flujo a escala completa se puede ajustar de forma continua y arbitraria entre 1,0 m/s y 10,0 m/s. La señal de salida está completamente linealmente relacionada con el caudal (velocidad de flujo).

5. La pantalla de conversión utiliza un microprocesador de alto rendimiento de 16 bits, una pantalla LCD de 2×16 y una configuración de parámetros conveniente.Programación confiable.

6. El medidor de flujo es un sistema de medición bidireccional con tres integradores incorporados que pueden mostrar: flujo hacia adelante,La cantidad total de flujo inverso y la diferencia entre el flujo directo y el inverso.

7. La pantalla de conversión tiene múltiples salidas: corriente, pulso, comunicación digital y HART.

8. Adecuado para tuberías de gran diámetro, DN300-3000mm.

9. Hay muchos materiales para elegir para el cuerpo del sensor y el electrodo.

10. Tamaño pequeño, peso ligero, fácil de transportar e instalar, y puede realizar mantenimiento, desmontaje y montaje ininterrumpidos.

11. El precio es económico. Cuanto mayor sea el diámetro de la tubería de instalación, mejor será la relación calidad-precio.

Principales parámetros técnicos y rendimiento

3.1Diámetro nominal de tubería de tráfico aplicable: DN300-3000 mm.

3.2Presión de trabajo: ≤1,6MPa.

3.3Temperatura de trabajo: ≤70℃.

3.4Rango de límite superior de velocidad: ajustable continuamente entre 1 y 10 m/s

3.5Precisión de medición: ±2,5%

3.6La conductividad del medio medido es ≥50μs/cm.

3.7Materiales eléctricos: 304, 304L, 316, 316L, Hastelloy, titanio (Ti), etc.

3.8La distancia máxima a la pantalla de conversión es ≤50m.

3.9Cable: cable blindado de dos núcleos tipo RVVP o cable blindado de tres núcleos tipo STT3200.

3.10Para conocer las funciones de cambio de pantalla, consulte el manual de instrucciones de nuestro medidor de flujo electromagnético.
