Muestreador de gas portátil muestreador de gas de mina tipo FW-2/3 muestreador de gas de alta presión negativa

1. Aplicación

Colector de gas de alta presión negativa FW-2/3en -3, adecuado para sistema de tuberías de drenaje de gas, una herramienta especial para recolectar muestras de gas metano en condiciones de presión negativa.

II. Parámetros Técnicos Presión Negativa de Succión: 0～-85Kpa Peso: 1.3㎏

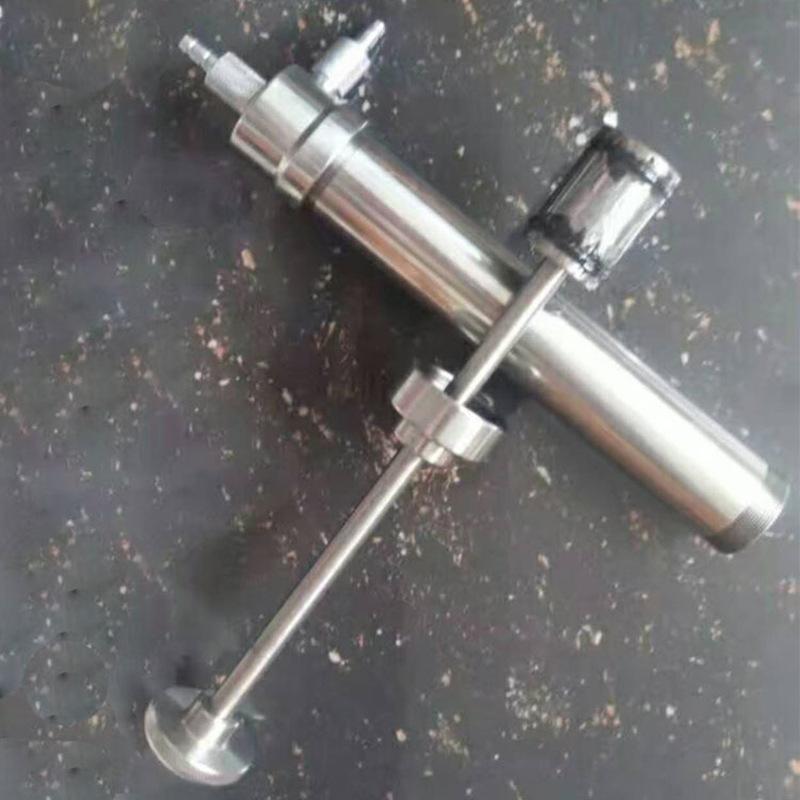

III. Estructura Este muestreador consta de un conector de entrada, un conector de salida, una válvula de tapón de goma, una válvula de núcleo, una varilla de tracción, un pistón, un cilindro de aire y anillos de sellado, etc. (ver Figura 1).

IV. Método de uso

1. Antes de tomar muestras de gas, el conector de entrada de aire lateral del muestreador debe conectarse a la boquilla de medición en el extremo de entrada del medidor de flujo de orificio; el conector de salida de aire superior debe conectarse al probador de gas.

2. Al bombear aire, la válvula de tapón de goma en la junta de entrada de aire lateral se abre automáticamente y el gas de alta presión negativa fluye hacia el cilindro de aire.

3. Al inflar, el pistón debe empujarse rápidamente para abrir la válvula de núcleo en la junta de salida superior, y la válvula de tapón de goma en la junta de entrada lateral se cerrará automáticamente, y el gas fluirá hacia el probador de gas de alta concentración, midiendo así la concentración de gas.

5. Precauciones de uso

1. Antes de usar, compruebe que la válvula de goma esté sellada. Si está dañada o presenta fugas, reemplácela a tiempo.

2. El tubo de látex de la válvula central debe ser aproximadamente igual a la longitud del núcleo de cobre.

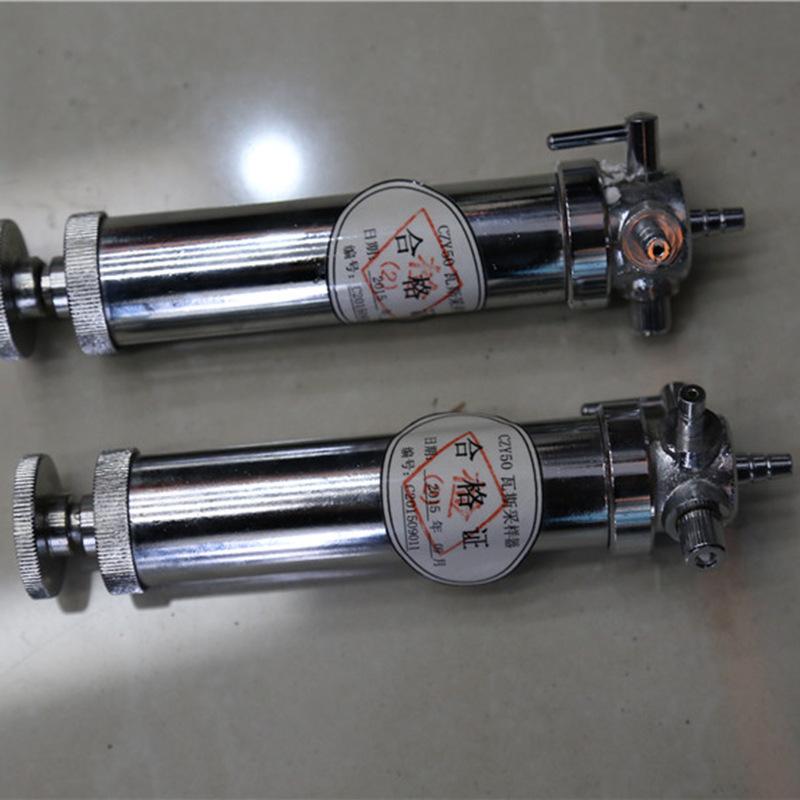

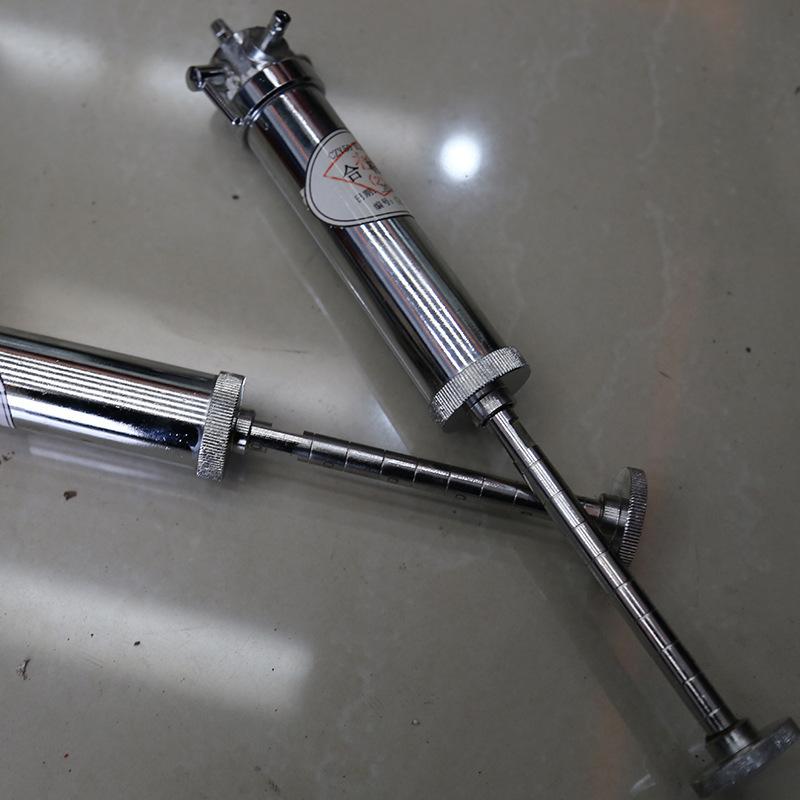

FW-2/3 Colector de Gas de Alta Presión NegativaEl FW-3 es adecuado para sistemas de tuberías de extracción de gas y es una herramienta especial para recolectar muestras de gas bajo presión negativa.

Características técnicas: volumen de muestreo 50ml, peso ligero, fácil de transportar y usar.

Capacidad de recolección de gas: 50ml

Especificación: 235×60×30mm

Material: aleación de aluminio

Peso: Aprox. 0.38kg
