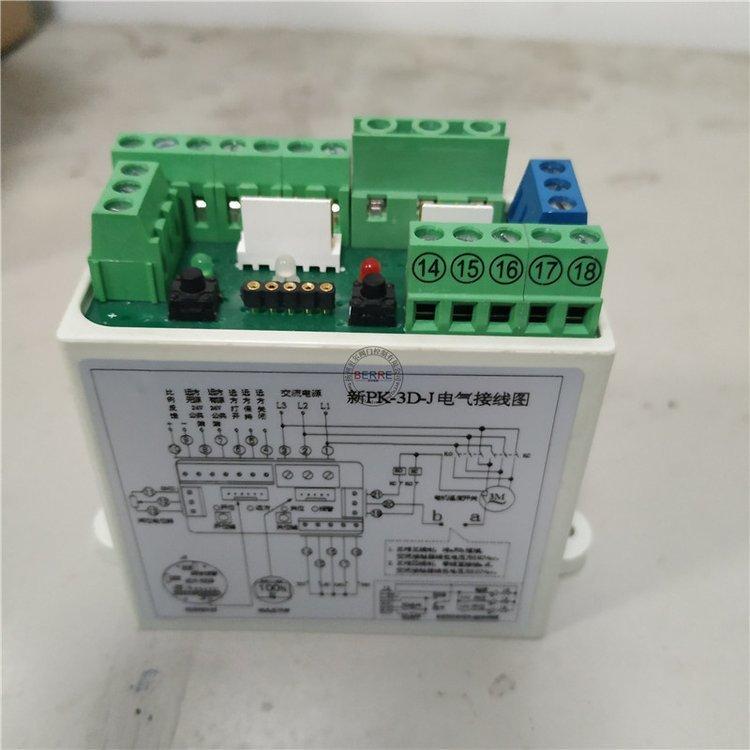

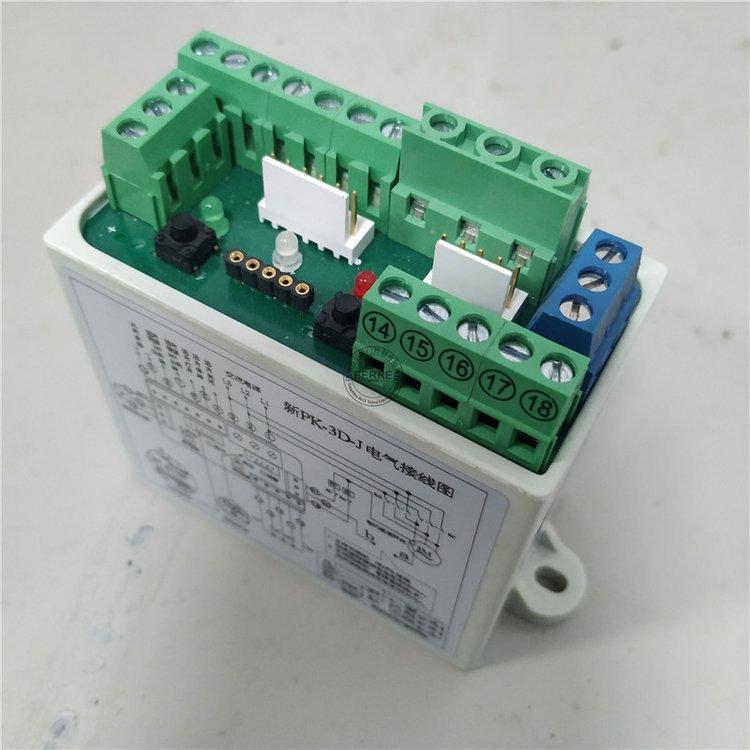

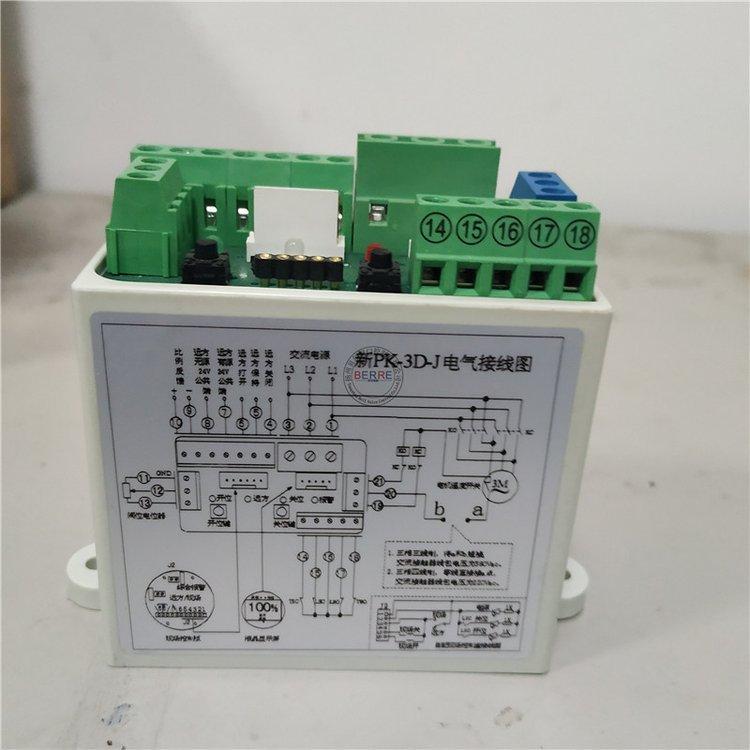

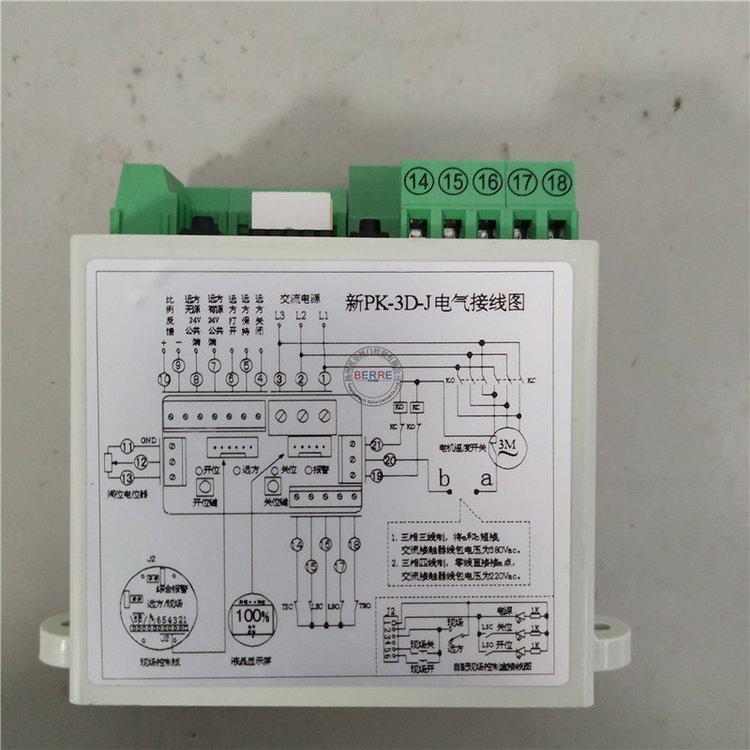

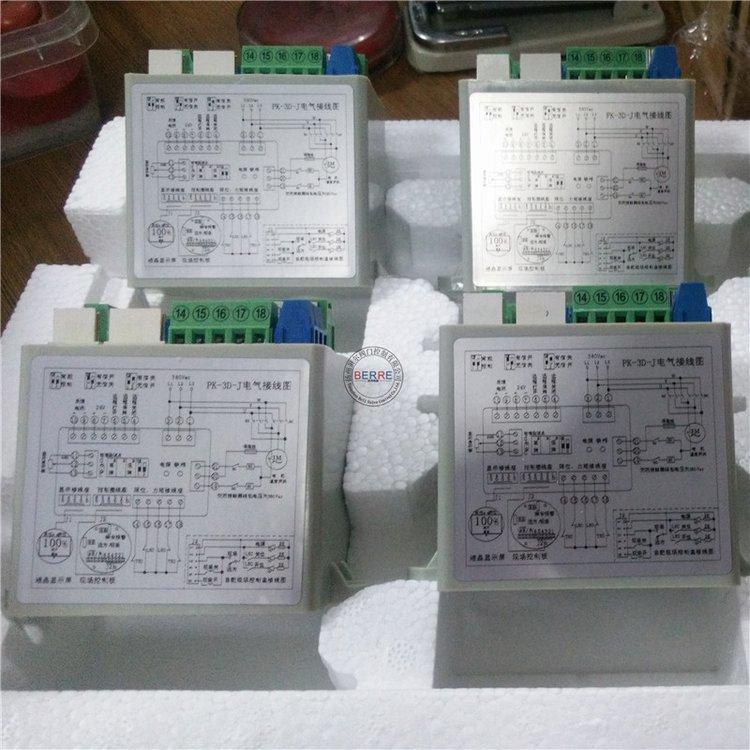

Módulo de regulación trifásica Bell PT-3D-J control de señal analógica y retroalimentación PT-3C-J

uno,Módulo de regulación trifásica PT-3D-J control por señal analógicaPrincipales características técnicas

Rango de voltaje de entrada: CA 340 V-420 V.
Son aplicables tanto los sistemas trifásicos de tres hilos como los trifásicos de cuatro hilos.
Puede corregir automáticamente la secuencia de fases de la alimentación trifásica para controlar correctamente la apertura y el cierre de la válvula. Los usuarios pueden conectar la alimentación trifásica del actuador eléctrico a voluntad.
Todos los canales de señales de entrada/salida están fotoeléctricamente aislados (pueden soportar 2000V de tensión transitoria).
Resistencia de carga de la señal 420mA de retroalimentación de posición: 50Ω700Ω, precisión: 0.5; la tecnología de ajuste de tres potenciómetros puede ajustar la señal de retroalimentación 420mA de una vez, simplificando enormemente el proceso de ajuste.
La selección de acción directa/inversa se realiza mediante el interruptor DIP en el módulo.
Puede detectar la pérdida de fase de la alimentación trifásica. Cuando la alimentación pierde una fase, la luz LED se encenderá para alertar y prohibirá automáticamente todas las operaciones eléctricas del actuador hasta que la alimentación trifásica sea normal.
Si se pierde la señal de entrada, el actuador mantendrá la válvula en su lugar, la moverá a la posición completamente abierta o la moverá a la posición completamente cerrada según la selección previa del usuario en el módulo.
Rango de temperatura de operación: -20+65.

El módulo es el componente central del actuador eléctrico. Utiliza corriente alterna trifásica AC380V como fuente de alimentación, recibe señales D20mA del PLC, sistema DCS u otros operadores, controla el actuador para que cambie y constituye un actuador eléctrico totalmente electrónico. El módulo de control PT-3D-J utiliza circuitos integrados híbridos avanzados e incluye funciones de protección completas. Los modelos específicos son: PT-3D-J PT-2D-J PK-3D-J PK-2D-J El módulo regulador trifásico PT-3D-J es una nueva generación de módulo de control especial para actuadores eléctricos reguladores integrales trifásicos desarrollado sobre la base del módulo PT-3C-J lanzado por nuestra empresa. Recibe señales de corriente estándar D20mA de sistemas como DCS o controladores como PLC para controlar el actuador eléctrico. Completa el ajuste proporcional del grado de apertura de la válvula. Este producto integra muchas funciones como ajuste automático de secuencia de fases, ajuste proporcional, amplificación de aislamiento, transmisión de posición de válvula, accionamiento de potencia, etc., y tiene funciones de protección completas como protección contra pérdida de fase, protección contra sobretorque, protección de enclavamiento electrónico, protección de retardo de prohibición, protección contra pérdida de señal y protección contra temperatura. También se puede equipar con un panel de botones en el sitio para implementar la operación en el sitio y proporcionar una variedad de salidas de alarma; se puede equipar con una pantalla LCD de posición de válvula para mostrar de forma precisa e intuitiva la apertura de la posición de la válvula; se puede equipar con un control remoto infrarrojo para lograr la operación en el sitio con un nivel de protección más alto. Este producto tiene las ventajas de una fuerte capacidad antiinterferencias, rendimiento confiable, resistencia a los golpes, resistencia a la humedad, tamaño pequeño, cableado simple y depuración conveniente.

dos,Módulo de regulación trifásica PT-3D-J control por señal analógicaAnálisis de fallas y resolución de problemas
