1. Áreas de aplicación
Puede detectar la ubicación, distribución y dirección de las barras de acero, así como el espesor de la capa protectora y el diámetro de las barras de acero en estructuras de hormigón como puentes, túneles y muros. También puede detectar la dirección y distribución de cuerpos ferromagnéticos (como cables y tuberías) en medios no ferromagnéticos.
Inspección de aceptación de la calidad de construcción de estructuras de hormigón;
Evaluar la seguridad y durabilidad de las estructuras en construcción;
Evaluación de estructuras antiguas y pruebas de refuerzo durante la renovación;
Detectar la distribución y dirección de cables, tuberías de fontanería, etc. en suelos o paredes.
2. Basado en estándares
"Código de aceptación de calidad de la construcción de ingeniería de estructuras de hormigón" ---------- GB 50204—2002
3. Características de rendimiento
La primera tecnología de prueba de alta eficiencia que utiliza una sola sonda para detectar directamente el diámetro de las barras de acero y el espesor de las capas protectoras, lo que hace que los datos de prueba sean más precisos y rápidos;
La función de prueba de refuerzo denso de alta precisión previene eficazmente el fenómeno de falta de refuerzo denso;
El modo de trabajo de doble rango garantiza eficazmente la precisión de detección y la profundidad de detección;
El modo de escaneo de sección sin bordes y cuadrícula puede medir automáticamente el espacio entre las barras de acero y mostrar el mapa de distribución de las barras de acero en tiempo real;
El sistema de escaneo de tres ruedas evita eficazmente la desviación de la pista de escaneo y garantiza la confiabilidad y precisión de los datos de medición de distancia;
Los datos de prueba se almacenan automáticamente y los resultados del análisis estadístico se proporcionan en el sitio de inmediato, lo que facilita la orientación oportuna de las operaciones de construcción;

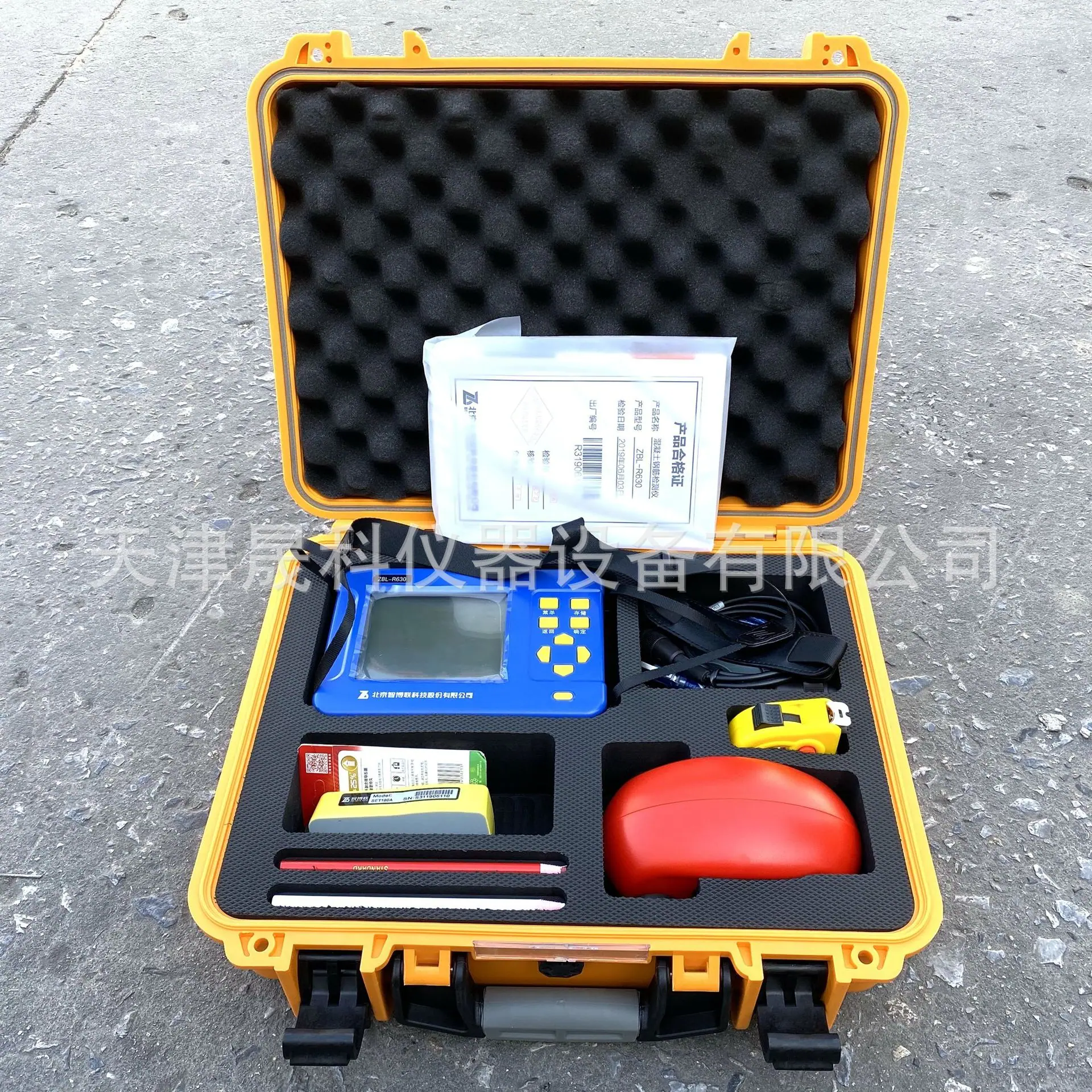

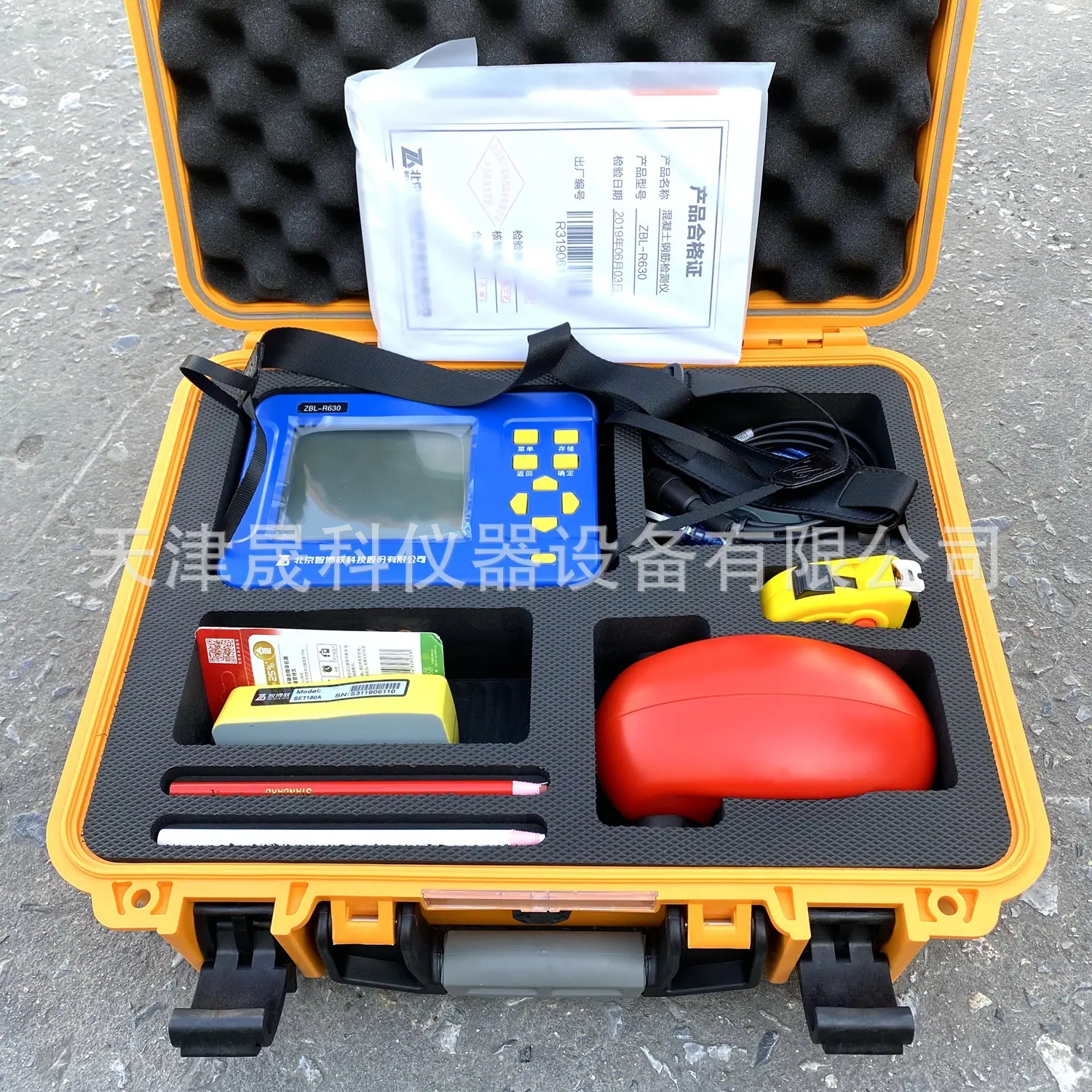

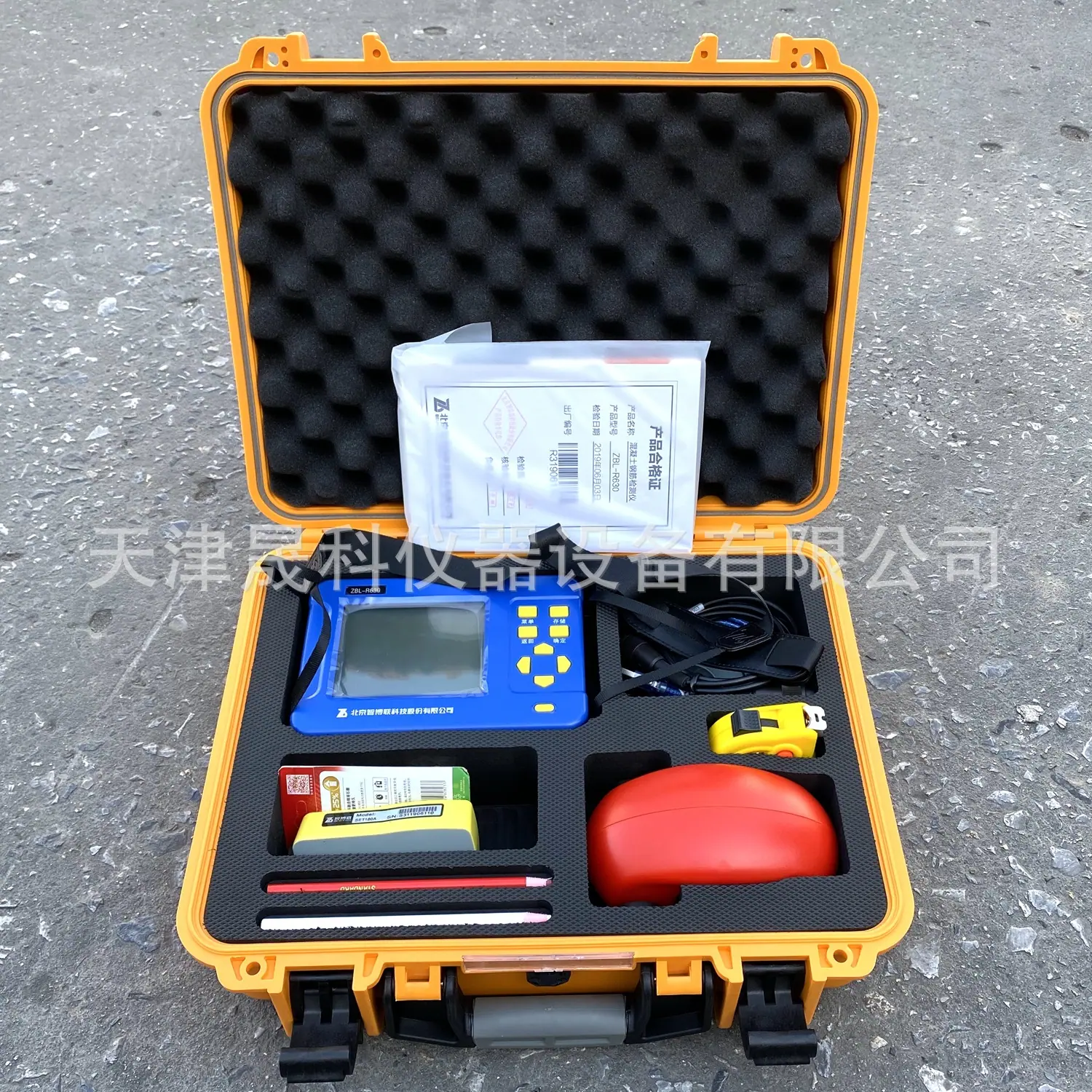

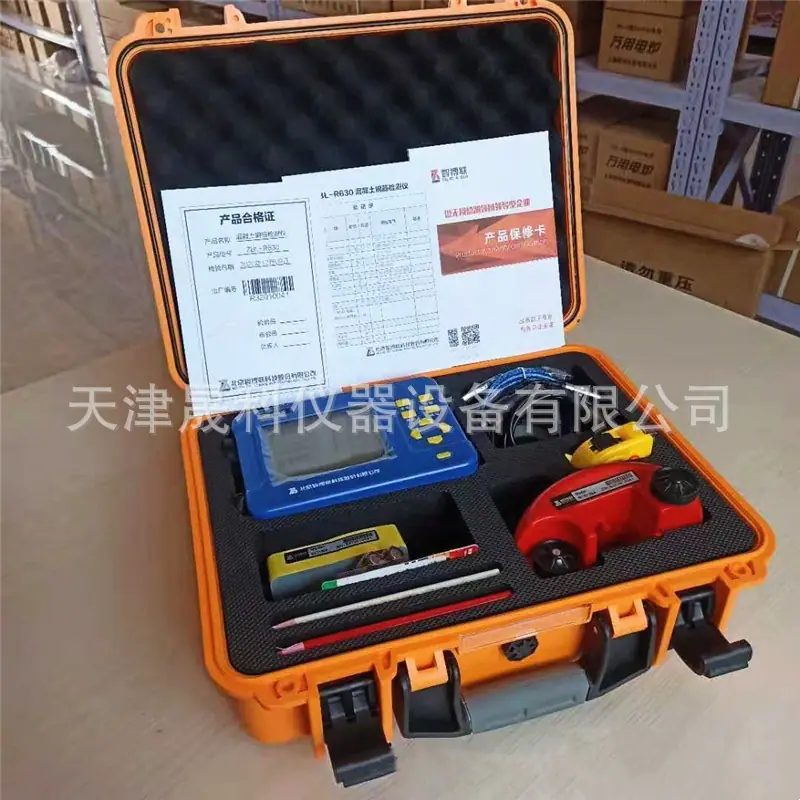

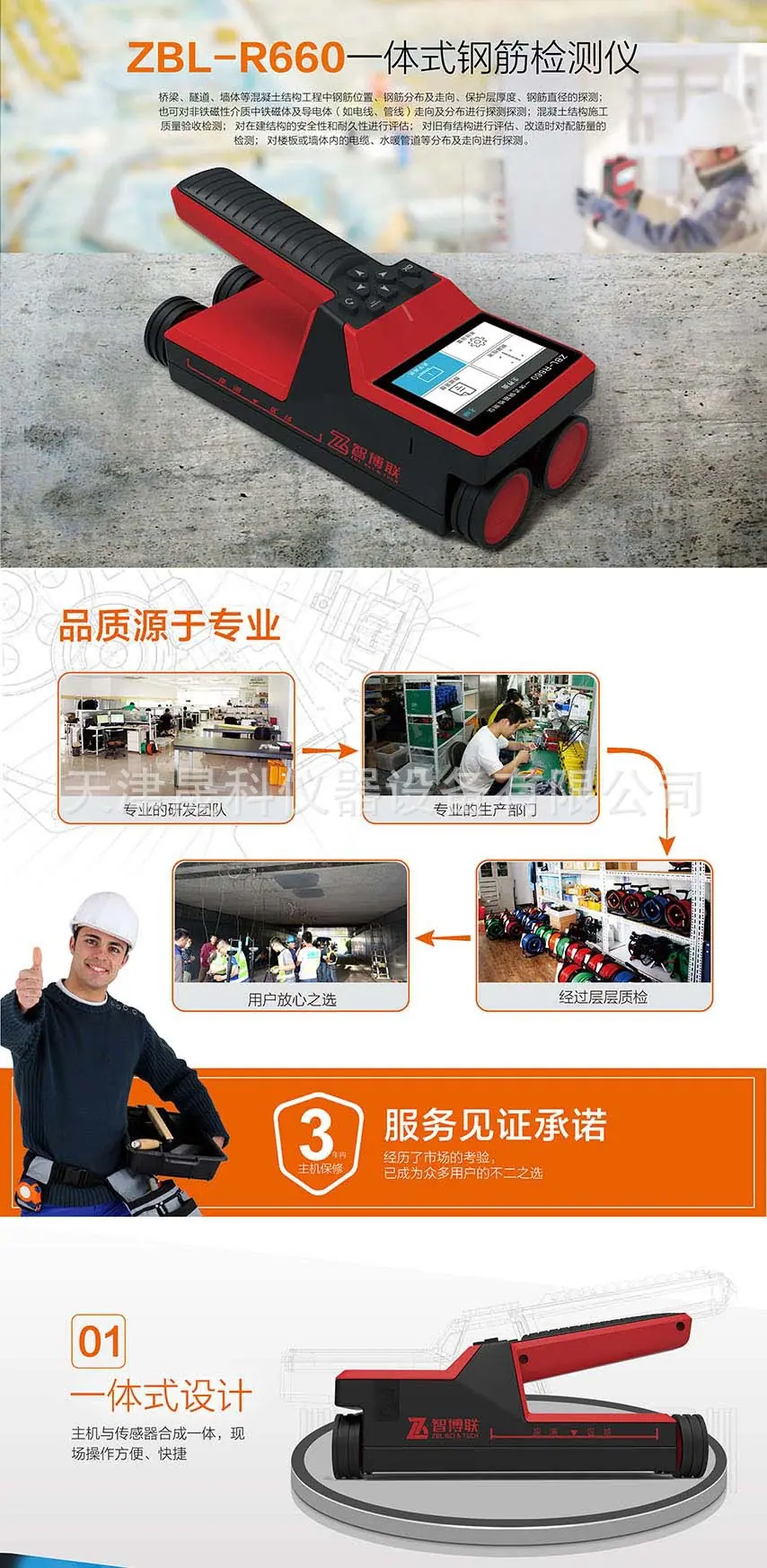

Parámetros técnicos

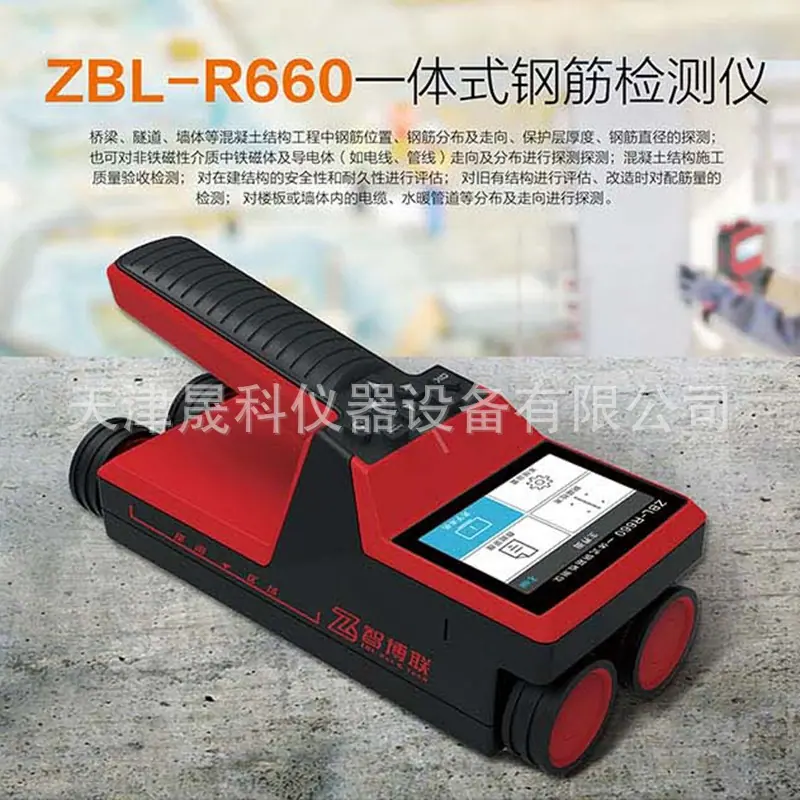

| Especificaciones y modelos | ZBL-R800 | ZBL-R630A | ZBL-R620 | ZBL-R630 | ZBL-R660 | |
| Rango aplicable de espesor de capa protectora (mm) | φ6~φ50 | φ6~φ50 | φ6~φ50 | φ6~φ50 | φ6~φ50 | |
| Gran alcance (mm) | Rango de medición | 3~98 | 3~98 | 6~90 | 6~90 | 6~90 |
| Segunda gama | 3~196 | 3~196 | 10~180 | 10~180 | 10~180 | |
| Espesor de la capa protectora Error máximo permitido |
±1 (mm) | 3~77 | 3~77 | 6~77 | 6~77 | 6~70 |
| ±2 (mm) | 58~118 | 58~118 | 58~118 | 58~118 | 71~109 | |
| ±4 (mm) | 70~196 | 70~196 | 120~180 | 120~180 | 110~180 | |
| Rango aplicable de medición de diámetro (mm) | φ6~φ50 | φ6~φ50 | φ6~φ32 | φ6~φ32 | φ6~φ32 | |
| Gran error de medición de diámetro (especificaciones) | ±1 | ±1 | ±1 | ±1 | ±1 | |
| Modo normal | √ | √ | √ | √ | √ | |
| Patrón de refuerzo denso | √ | √ | √ | √ | √ | |
| Modo de sección | √ | √ | —— | √ | √ | |
| Modo de cuadrícula | √ | √ | —— | √ | √ | |
| Visualización de la forma de onda de la señal | -- | -- | —— | —— | visualización en tiempo real | |
| Rango de escaneo | Sin fronteras | Sin fronteras | Sin fronteras | Sin fronteras | Sin fronteras | |
| Función de corrección de datos (paso/grosor) | automático | Manual | —— | Manual | automático | |
| Interfaz de transmisión de datos | almacenamiento USB | almacenamiento USB | USB | USB | USB | |
| Pantalla LCD | 160×128 | 160×128 | 160×128 | 160×128 | 320×240 | |
| Fuente de alimentación | Batería recargable incorporada | Batería recargable incorporada | CC: batería AA de 9 V | Batería recargable incorporada | Batería recargable incorporada | |
| Tamaño del host (mm) | 212×134×50 | 212×135×52 | 190×135×52 | 190×135×52 | 190×135×52 | |
| Tamaño del sensor (mm) | 73×93×35 | 73×93×35 | —— | |||
| Dimensiones del dispositivo de ruta (mm) | —— | 160×102×79 | —— | |||
| Sensor multiparamétrico (mm) | —— | —— | 160×108×75 | |||
| Peso del instrumento (kg) | 0.9 | 0.9 | 0.7 | 0.9 | 1.1 | |
| Sistema de gestión remota de datos | tener | tener | tener | tener | tener | |
| Sonda | Sonda doble | Sonda doble | Sonda única | La ruta y la sonda son extraíbles | Sonda doble | |
