Multímetro óptico digital BOU350C-S3S5 (fuente de luz + medidor de potencia óptica +26 ~ -50dBm)






BOU350serieEl multímetro óptico puede proporcionar dos módulos de medición: medidor de potencia óptica y fuente de luz, lo que facilita varios requisitos de medición en el campo óptico.



Salida de luz muy estable.
Proporcionar datos de referencia para la atenuación de potencia óptica.
Amplio rango de medición dinámico: 80 dB.
Funciona con 2 pilas AA de 1.5V.

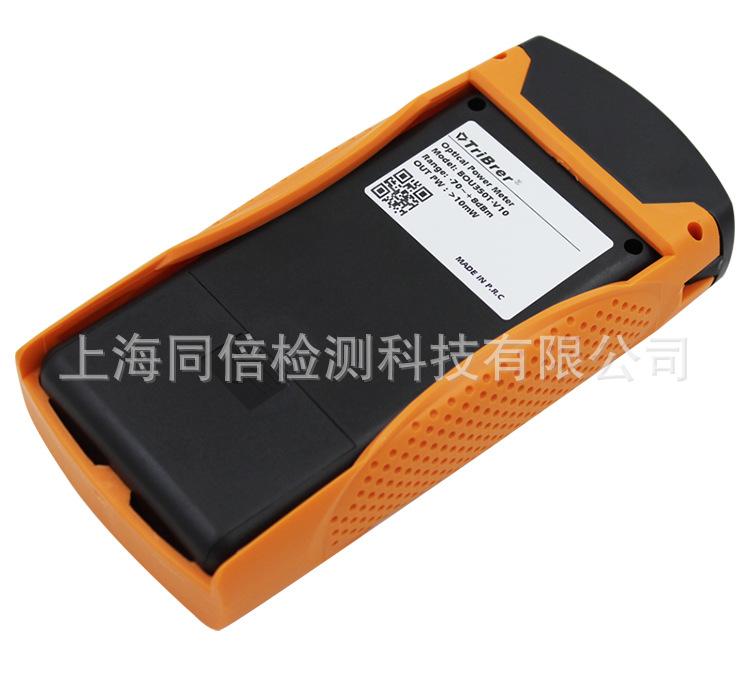

Diseño portátil con cubierta exterior a prueba de golpes de goma.



Indicadores técnicos:

Especificación

BOU350T-S3S5

BOU350C-S3S5 (modelo predeterminado)



Fuente de luz

Longitud de onda de salida

1300nm y 850nm

1310nm y 1550nm

estabilidad

Corto plazo 0.02dbm/largo plazo 0.1dbm (22 grados +/- 2 grados, precalentamiento durante 15 minutos o más)

Potencia de salida

> - 5dBm

Adaptador de Fibra Óptica

FC/PC



Parte del medidor de potencia óptica

Rango de medición

+8 ~ -70dBm

+26 ~ -50dBm

Resolución

0.01dB ± 2%

Longitud de onda de medición

850nm / 1300nm / 1310nm / 1490nm / 1550nm / 1625nm

resolución

0,01 dB

Configuración del valor de referencia

tener

Identificación de Frecuencia

tener

Adaptador de Fibra Óptica

FC / PC

Apagado automático

Apagado automático después de 10 minutos de inactividad.

Cargar

tener

Temperatura de almacenamiento

-20 -- +70℃

Temperatura de funcionamiento

-10 -- +60℃

Humedad relativa

< 90%

Tipo de batería

2 baterías alcalinas o recargables AA

Dimensiones

140mm * 62mm * 32mm

peso

174 gramos



lista de configuración



modelo

BOU350T-S3S5

BOU350C-S3S5

Anfitrión

1

Pilas alcalinas AA

2

Adaptador FC/PC

1

manual

1

Tarjeta de garantía de calidad

1

Estuche de transporte

1



Instrucciones:



1. Cómo probar la pérdida de enlace de fibra



La prueba de pérdida de enlace de fibra óptica incluye dos pasos principales: uno es establecer el valor de referencia (el enlace bajo prueba no está conectado en este momento) y el otro es la prueba real (el enlace bajo prueba está conectado en este momento).



A continuación, presentaremos los tres métodos de prueba de pérdida definidos en la norma (tomando como ejemplo la prueba bidireccional).



1.1 Método de Prueba A
Al configurar el valor de referencia en el método A, utilice dos latiguillos de fibra y un conector (considere una dirección, como se muestra en la parte superior de la figura siguiente). Después de configurar el valor de referencia, conecte el enlace a probar (como se muestra en la parte inferior de la figura siguiente) y realice la prueba.



No es difícil encontrar que los resultados de la prueba en cada dirección incluyen la pérdida de la fibra óptica y del conector en un extremo. Por lo tanto, se utiliza el método A para probar este tipo de enlace de cable óptico: el enlace de fibra óptica tiene un conector en un extremo y ningún conector en el otro extremo.
1.2 Método de Prueba B
Al configurar el valor de referencia en el método B, solo se utiliza un jumper de fibra (considerando una dirección, como se muestra en la mitad superior de la figura a continuación). Después de configurar el valor de referencia, conecte el enlace a ser probado (como se muestra en la mitad inferior de la figura a continuación) y realice la prueba.



Los resultados de la prueba de este método incluyen la pérdida del enlace de fibra y la conexión en ambos extremos. Por lo tanto, el método B se utiliza para probar este tipo de enlace de cable de fibra óptica: hay conectores en ambos extremos del enlace, y la pérdida del conector es una parte importante de la pérdida total. Este es un ejemplo común de cables de fibra óptica para interiores.



Los lectores atentos encontrarán que, desde un punto de vista técnico, los resultados de la prueba también incluyen la pérdida del latiguillo de fibra adicional (3-4), pero su longitud es corta y la pérdida se puede ignorar. Para las redes de cableado de fibra óptica en interiores, este método proporciona pruebas precisas del enlace del cable de fibra óptica porque incluye el propio cable de fibra óptica y los conectores en ambos extremos del cable.
1.3 Método de Prueba C
Al configurar el valor de referencia en el método C, se utilizan tres fibras ópticas y dos conectores (dirección única, ver la parte superior de la figura a continuación). La fibra óptica entre los dos conectores es un puente de fibra con una longitud inferior a 1 m (normalmente 30 m). Durante la prueba, el puente de fibra entre los conectores se reemplaza con el enlace de fibra bajo prueba (como se muestra en la parte inferior de la figura a continuación).



Por lo tanto, los resultados de la prueba del método C solo incluyen la pérdida de la fibra óptica, no la pérdida de los conectores en ambos extremos, y el error introducido por el latiguillo de fibra óptica corto es muy pequeño y puede ignorarse.



Este método es más adecuado para probar los enlaces de fibra óptica de los operadores de telecomunicaciones porque no incluye la pérdida del conector en ambos extremos. Esto se debe a que los enlaces de fibra óptica de los operadores de telecomunicaciones suelen ser de larga distancia y la pérdida del enlace de fibra óptica es principalmente la pérdida de la propia fibra óptica. Para aplicaciones en interiores, suele haber conectores en ambos extremos del enlace, por lo que este método no se recomienda. Por supuesto, este método es aplicable a los enlaces de fibra óptica sin conectores en ambos extremos.



Cabe mencionar que si los conectores en ambos extremos del enlace bajo prueba son diferentes, simplemente seleccione el conector apropiado y el puente correspondiente al establecer el valor de referencia.



2. Selección de métodos de prueba
Hemos introducido varios métodos para probar enlaces de fibra óptica. Los pasos son los mismos, es decir, primero se establece el valor de referencia, luego se prueba. Los diferentes métodos requieren elegir el método de conexión apropiado para establecer el valor de referencia, y asegurar que después de establecer el valor de referencia, el enlace a probar se pueda agregar fácilmente para probar la pérdida precisa. Para una fácil selección, se proporciona como referencia.





En resumen, cuando queremos probar un enlace de fibra, hay tres factores a considerar:



  1. 1. Número de conectores en ambos extremos
  2. 2. ¿Son los tipos de conexión iguales?
  3. 3. Compruebe si el tipo de conexión coincide con la interfaz del instrumento.



Basado en estos tres factores, puedes elegir el método de prueba apropiado consultando la tabla anterior.









Precauciones






En comparación con la prueba de cables de par trenzado, la prueba de enlaces de fibra óptica es más complicada. Además de estar familiarizado con los métodos de prueba anteriores, también debe prestar atención a los siguientes asuntos:



  1. 1. Primero, para diferentes enlaces de fibra, monomodo o multimodo, correspondientemente, se deben seleccionar instrumentos monomodo o multimodo.
  2. 2. Al realizar las pruebas, la fuente de luz y la longitud de onda seleccionadas preferiblemente deben ser coherentes con la fuente de luz y la longitud de onda realmente utilizadas; de lo contrario, los resultados de la prueba perderán su valor de referencia.
  3. 3. Después de establecer el valor de referencia, tenga cuidado de no desconectar el puerto de salida de la fuente de luz del instrumento. Una vez desconectado, se requiere volver a establecer el valor de referencia; de lo contrario, el resultado de la prueba podría ser inexacto o incluso negativo.
  4. 4. La fuente de luz necesita precalentarse durante unos diez minutos antes de poder estabilizarse. El valor de referencia solo se puede establecer después de que la fuente de luz se estabilice. Si el entorno cambia drásticamente, como: de interior a exterior, la temperatura cambia mucho, es importante establecer el valor de referencia.
  5. 5. La superficie del terminal de fibra óptica debe mantenerse limpia, especialmente al conectarse a la interfaz del instrumento. Los usuarios con condiciones pueden equipar el detector de superficie de terminal de fibra óptica y herramientas de limpieza para garantizar la limpieza de la superficie del terminal.
