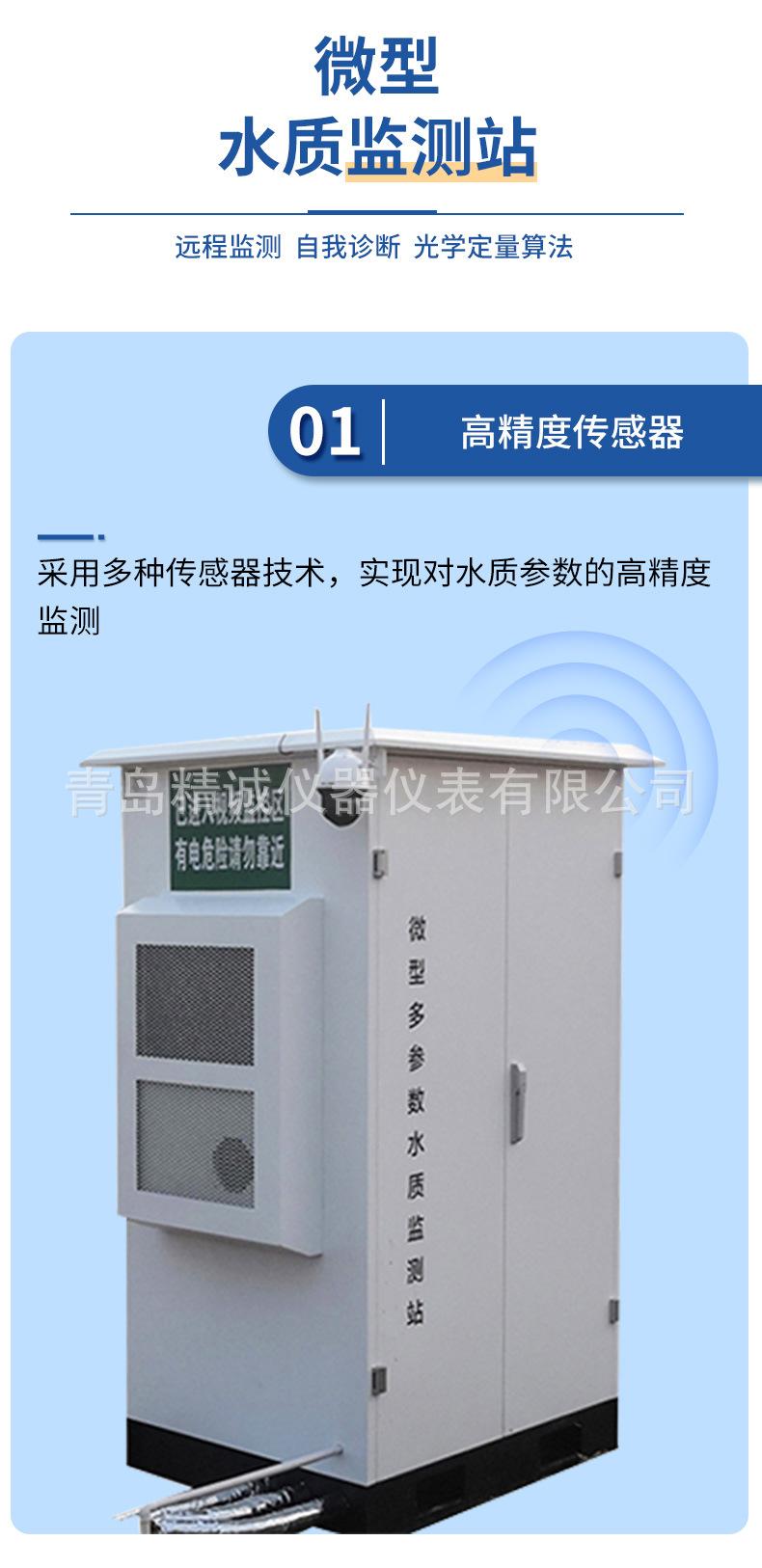

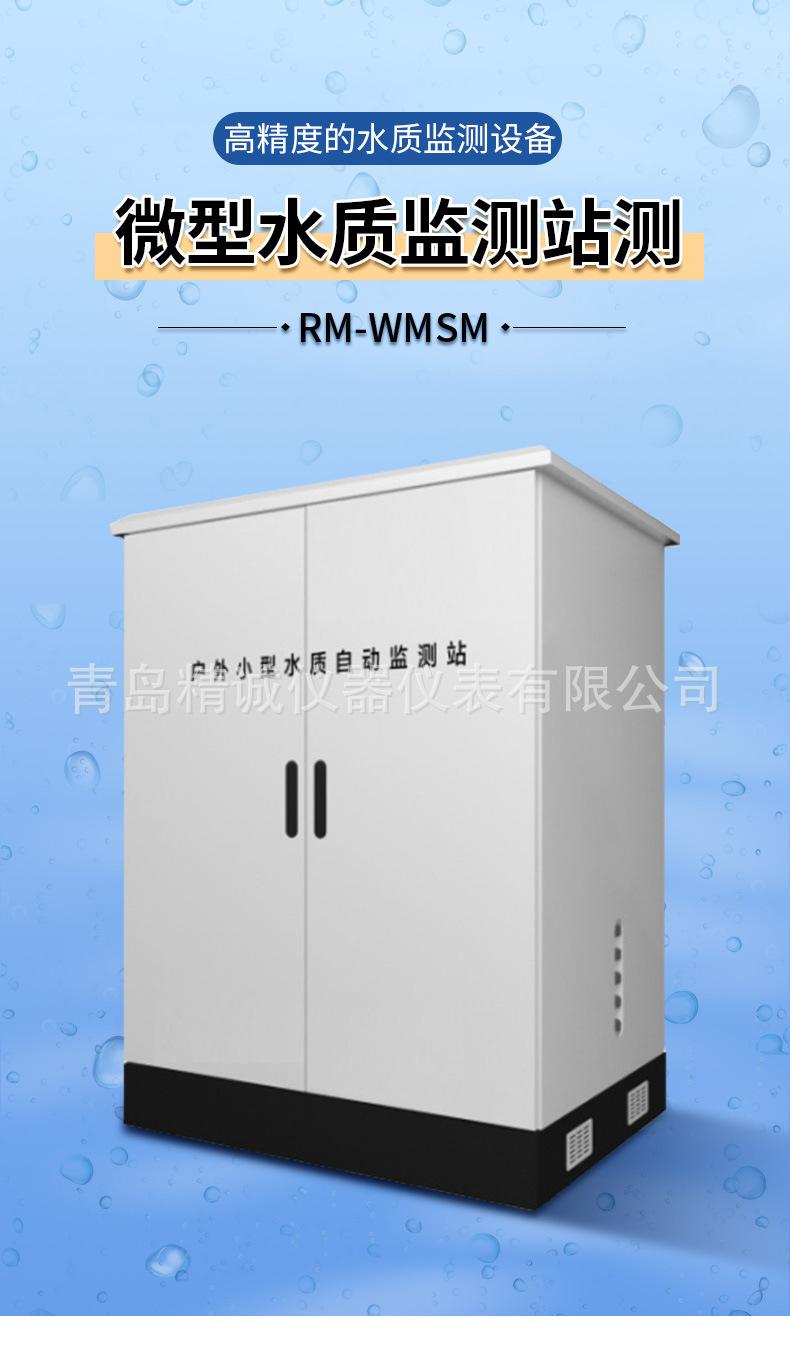

1. Introducción al sistema automático de monitoreo de calidad del agua pequeño para exteriores
El sistema automático de monitoreo de calidad del agua a pequeña escala para exteriores está dirigido principalmente a nuevos productos de monitoreo de calidad del agua en línea que han surgido en respuesta a los requisitos actuales de alta densidad, bajo costo y alta frecuencia en protección ambiental, conservación de agua o asuntos hídricos. Tiene las ventajas de pequeño volumen de instalación, sin necesidad de adquisición de terreno, funciones completas de control de calidad y operación confiable. Puede realizar funciones como evaluación de jefe de río, rastreo de fuentes de contaminación, evaluación de calidad del agua y alerta temprana de calidad del agua. El equipo puede completar la detección de cinco parámetros, índice de permanganato, demanda química de oxígeno, nitrógeno amoniacal, fósforo total y nitrógeno total de una sola vez.
2. Composición del producto del sistema automático de monitoreo de calidad del agua pequeño para exteriores:
La estación micro en línea automática de monitoreo de calidad del agua consta de una unidad de muestreo de agua, una unidad de pretratamiento y distribución de agua, una unidad de análisis, una unidad de adquisición y transmisión de datos, una unidad de control, una unidad auxiliar, etc., y puede equiparse opcionalmente con una unidad de control de calidad y una plataforma de monitoreo remoto.
Factores de monitoreo:
Se puede equipar un pequeño número de factores de monitoreo al mismo tiempo y seleccionarlos y combinarlos según el uso real.

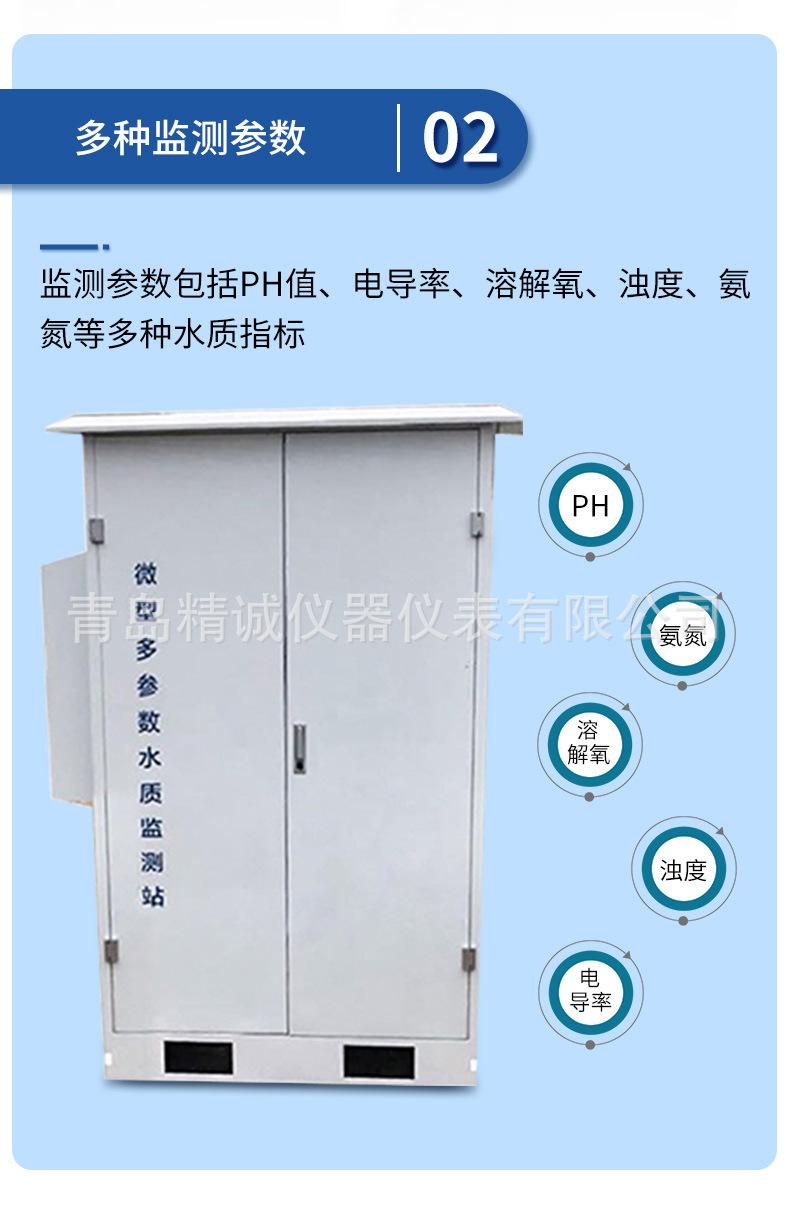

Nueve parámetros convencionales: cinco parámetros (pH, conductividad, oxígeno disuelto, turbidez, temperatura), nitrógeno amoniacal, índice de permanganato, fósforo total y nitrógeno total.
Sales nutritivas: nitrógeno nitrato, nitrógeno nitrito, fosfato, silicato, etc.
Materia orgánica: demanda química de oxígeno, fenoles volátiles, aceite en agua, etc.
Aniones inorgánicos: sulfato, cloruro, cloro total, fluoruro, sulfuro, etc.
Otros: clorofila, transparencia, algas verdeazuladas, metales pesados (espectrofotometría), caudal, flujo, nivel del agua, etc.
3. Funciones del producto del sistema automático de monitoreo de calidad del agua pequeño para exteriores:
1. Tiene funciones completas de control de calidad de proceso completo, y algunas funciones se pueden personalizar según los clientes:
2. Los instrumentos y sistemas tienen múltiples modos de operación incluyendo rutina, emergencia y control de calidad.
3. Tiene protección contra apagado y función de recuperación automática, y el equipo de protección contra rayos es opcional.
4. Con función de detección de fugas: realiza el procesamiento de alarmas por fallas de fugas del instrumento.

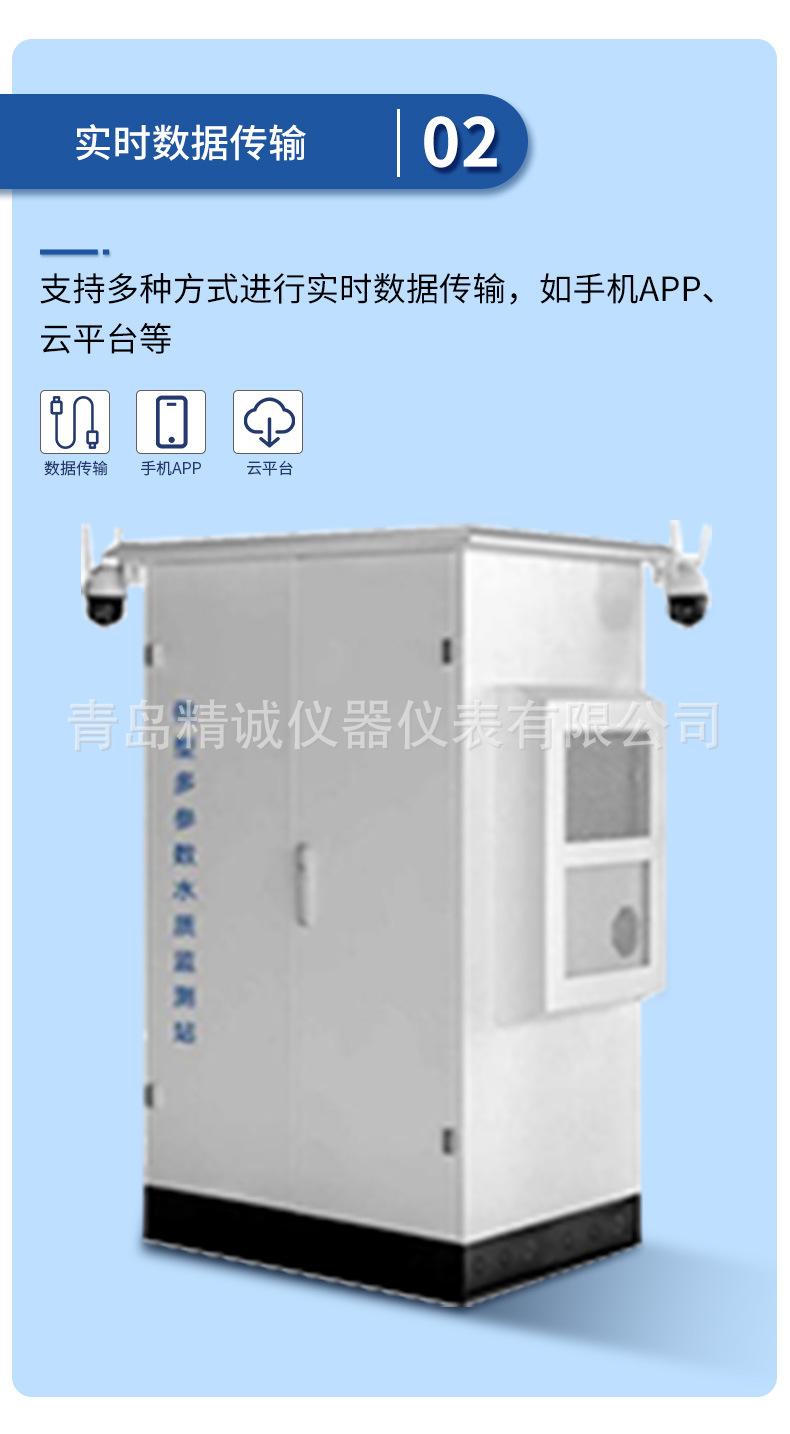

5. Con función de actualización remota en línea: se puede actualizar remotamente en línea para actualizar rápidamente los requisitos.
6. Equipado con sistema de control de acceso y operación inteligente desatendida.
7. Tiene función de videovigilancia.
8. Tiene la función de advertir la cantidad de reactivo restante.
4. Características del sistema automático de monitoreo de calidad del agua pequeño para exteriores:

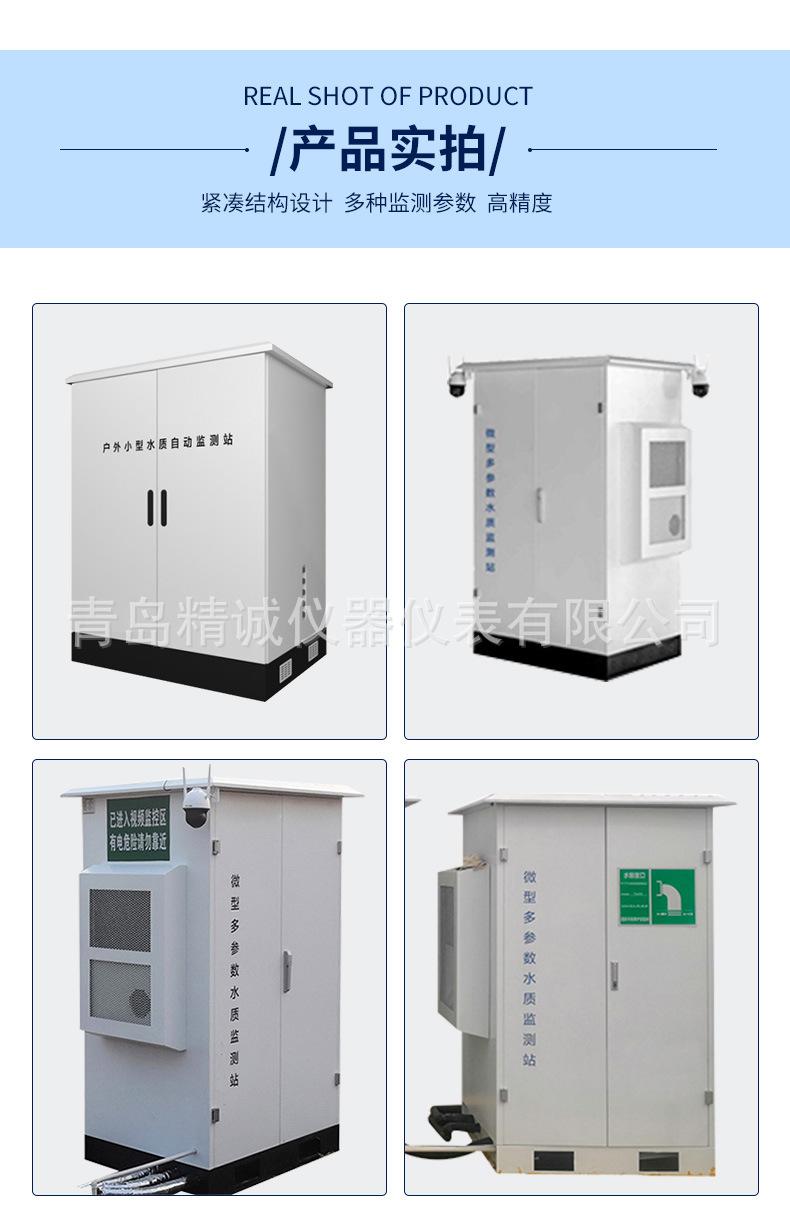

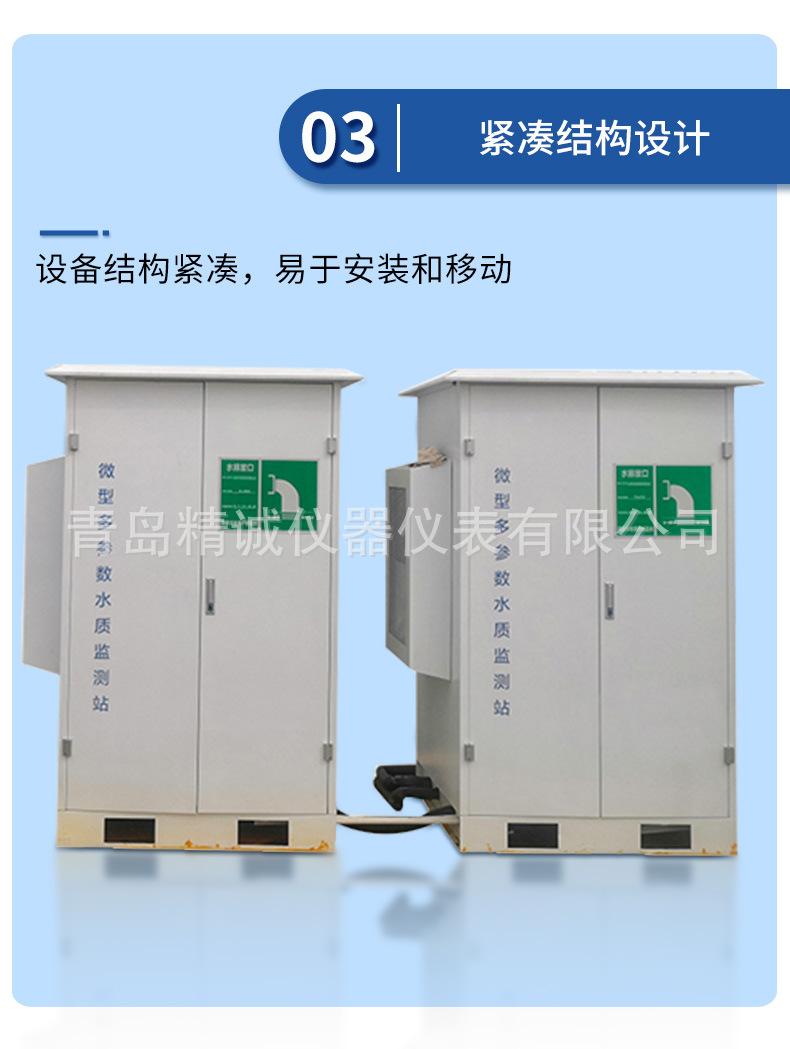

1. Adopta un diseño integrado de alta resistencia, alta integración, bajo costo, cubre un área de aproximadamente 1 metro cuadrado (la configuración específica se determina según los requisitos), y es fácil de instalar.
2. Soporta cualquier combinación de 20 factores convencionales de monitoreo de parámetros.
3. Las funciones avanzadas de control de calidad pueden realizar automáticamente la verificación del punto cero, la verificación del span, la deriva del punto cero en 24 horas, la deriva del span en 24 horas, la tasa de recuperación de picos, las pruebas de muestras paralelas y otras funciones de control de calidad.
4. El sistema de pretratamiento científico puede satisfacer los requisitos de monitoreo de diferentes cuerpos de agua.
5. La videovigilancia opcional puede realizar la gestión visual del sistema.
6. Sistema inteligente de control de temperatura, combinado con un diseño avanzado de aislamiento del gabinete, cumple con los requisitos de uso del entorno exterior.
7. Con nivel de impermeabilidad y a prueba de polvo IP55 y superior, puede satisfacer los requisitos de aplicación en exteriores en diferentes condiciones climáticas.
8. Bajos costos de construcción y operación, adecuado para monitoreo móvil, de punto aleatorio y construcción de redes de área amplia.
5. Parámetros del producto del sistema de monitoreo automático de calidad del agua pequeño para exteriores
Tabla 2-1 Indicadores de rendimiento de cinco parámetros
|
proyecto |
PT, N-NH3, NT, DQOMn, DBO cinco parámetros indicadores de rendimiento |
||||
|
fósforo total |
nitrógeno amoniacal |
nitrógeno total |
Índice de permanganato |
CODcr |
|
|
Estándar de referencia |
GB11893-89 |
HJ/101-2019 |
HJ 636-2012 |
GB11892-89 |
HJ 377-2019 |
|
Rango de medición |
0.02~2 mg/L (Escalable) |
0.1~5mg/L (Escalable) |
0.1~10mg/L (Escalable) |
0.5~20mg/L (Escalable) |
15-2000mg/L (Escalable) |
|
El límite de detección |
≦0.01mg/L |
≦0.010mg/L |
≦0.01mg/L |
≦0.1mg/L |
0,1 mg/L |
|
Límite de detección |
≦0.15mg/L |
≦0.15mg/L |
≦1.0mg/L |
≦0.5mg/L |
10 mg/L |
|
deriva |
±5% |
±5% |
±5% |
±5% |
±5% |
|
Precisión |
≤5% |
≤5% |
≤5% |
≤5% |
≤5% |
|
Error de indicación |
±5% |
±5% |
±5% |
±5% |
±5% |
|
Influencia del voltaje |
±10% |
±5% |
±10% |
±5% |
±5% |
|
Efecto de la temperatura |
±5% |
±5% |
±5% |
±5% |
±5% |
|
consistencia |
≥90% |
≥90% |
≥90% |
≥90% |
≥90% |
|
El período de muestreo |
Intervalo de tiempo (20 a 9999 minutos, ajustable) y modo de medición horaria |
||||
|
Lugar de uso |
Agua superficial de lagos, ríos, embalses, etc. (CODMN es adecuado para agua superficial limpia. CODcr es adecuado para agua superficial olorosa) |
||||
|
Periodo de calibración |
1 a 99 días, cualquier intervalo, cualquier hora, ajustable |
||||
|
Ciclo de mantenimiento |
Usualmente una vez al mes, alrededor de 60 minutos cada vez |
||||

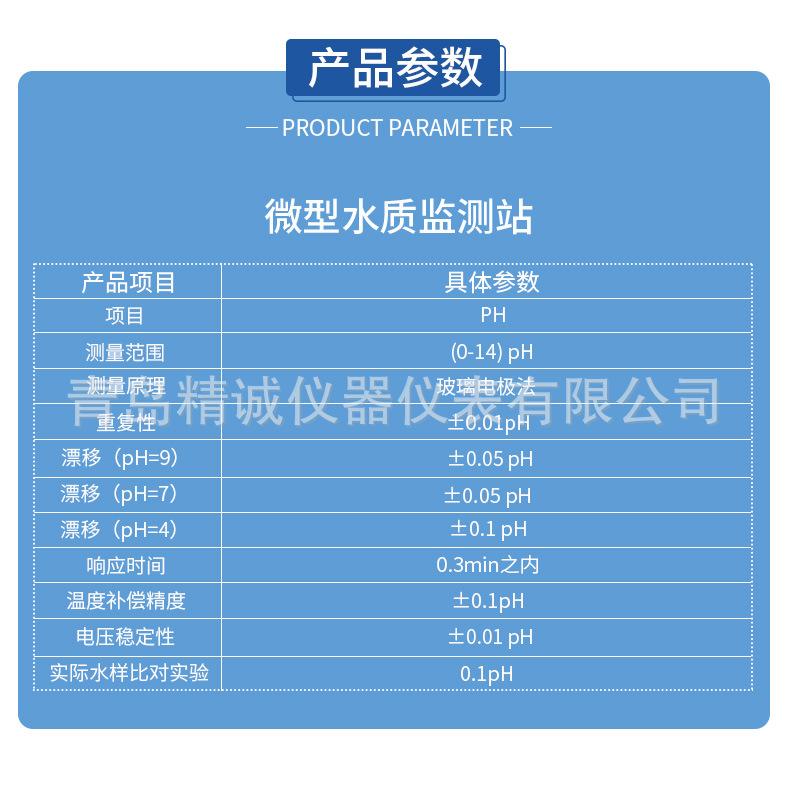

Tabla 2-2 Indicadores de rendimiento de cinco parámetros
|
Cinco indicadores de rendimiento |
|||||
|
Métodos de medición |
pH |
oxígeno disuelto |
Conductividad |
Turbiedad |
temperatura |
|
Método del electrodo de vidrio |
Método de extinción de fluorescencia |
Método de electrodo de cuatro hilos |
método de luz dispersada a 90 grados |
Método de electrodo de resistencia térmica |
|
|
Estándar de referencia |
GB/T6920-86 |
GB/T11913-89 |
GB/T6908-201 |
GB/T13200-91 |
GB/T13195-91 |
|
Rango de medición |
0～14 |
0mg/L～ 20mg/L |
0ms/m～ 500ms/m |
0NTU～ 1000NTU |
0～50℃ |
|
deriva |
±0,1 pH |
±0,3 mg/L |
±1% |
±5% |
—— |
|
Precisión |
≤0.1pH |
≤5% |
≤1% |
≤5% |
—— |
|
Error de indicación |
±0,1 pH |
≤5% |
±1% |
±5% |
—— |
|
Influencia del voltaje |
±0,1 pH |
≤0.3mg/L |
±1% |
±5% |
—— |
|
Precisión de compensación de temperatura |
±0,1 pH |
±0,3 mg/L |
±1% |
—— |
—— |
|
Error de temperatura del agua |
—— |
—— |
—— |
—— |
±0,2℃ |
|
Periodo de calibración |
Usualmente dos veces al mes |
||||
|
Ciclo de mantenimiento |
Usualmente una vez al mes, alrededor de 30 minutos cada vez |
||||
Tabla 2-3 Parámetros de la máquina
|
Parámetros de la máquina |
|
|
Unidad de visualización |
Control de pantalla táctil a color de 15 pulgadas |
|
Sistema de control de temperatura |
Equipado con aire acondicionado de doble propósito |
|
Estabilizador de voltaje UPS
Fuente (opcional) |
Fuente de alimentación ininterrumpida UPS opcional, en caso de fallo repentino de energía, puede completar el proceso de medición y limpieza |
|
Unidad de protección contra rayos |
Con capacidad de protección contra rayos de tres niveles |
|
Unidad de Control de Calidad |
Verificación del punto cero, verificación del rango, verificación de la solución estándar |
|
Requisitos de energía |
CA 220 V±22 V，50 Hz±0.5 Hz |
|
Interfaz de comunicación |
RS485 bidireccional, admite transmisión inalámbrica 4G |
|
Potencia total |
≦2500W (incluyendo bomba externa, potencia de aire acondicionado\potencia máxima durante el funcionamiento) |
|
temperatura ambiente |
（5~40）℃ |
|
Dimensiones |
Altura 1900mm×Ancho 1500mm×Profundidad 960mm |
|
Peso de la estación de agua |
400 kilos |
