Medición de caudalímetro ultrasónico Doppler, caudalímetro de canal abierto, medidor de nivel de agua, medidor de velocidad de caudal
Variaciones
1. Introducción del producto
El producto mide la velocidad de flujo basándose en el principio del efecto Doppler ultrasónico, y puede medir el nivel del agua a través de un sensor de presión y la temperatura del agua a través de un sensor de temperatura. La carcasa está hecha de plástico PVC, lo que puede impermeabilizar y sellar eficazmente. Funciona con una batería recargable de 12V.
u Utilice el protocolo de comunicación Modbus y el bus RS485 para comunicarse con el dispositivo portátil.

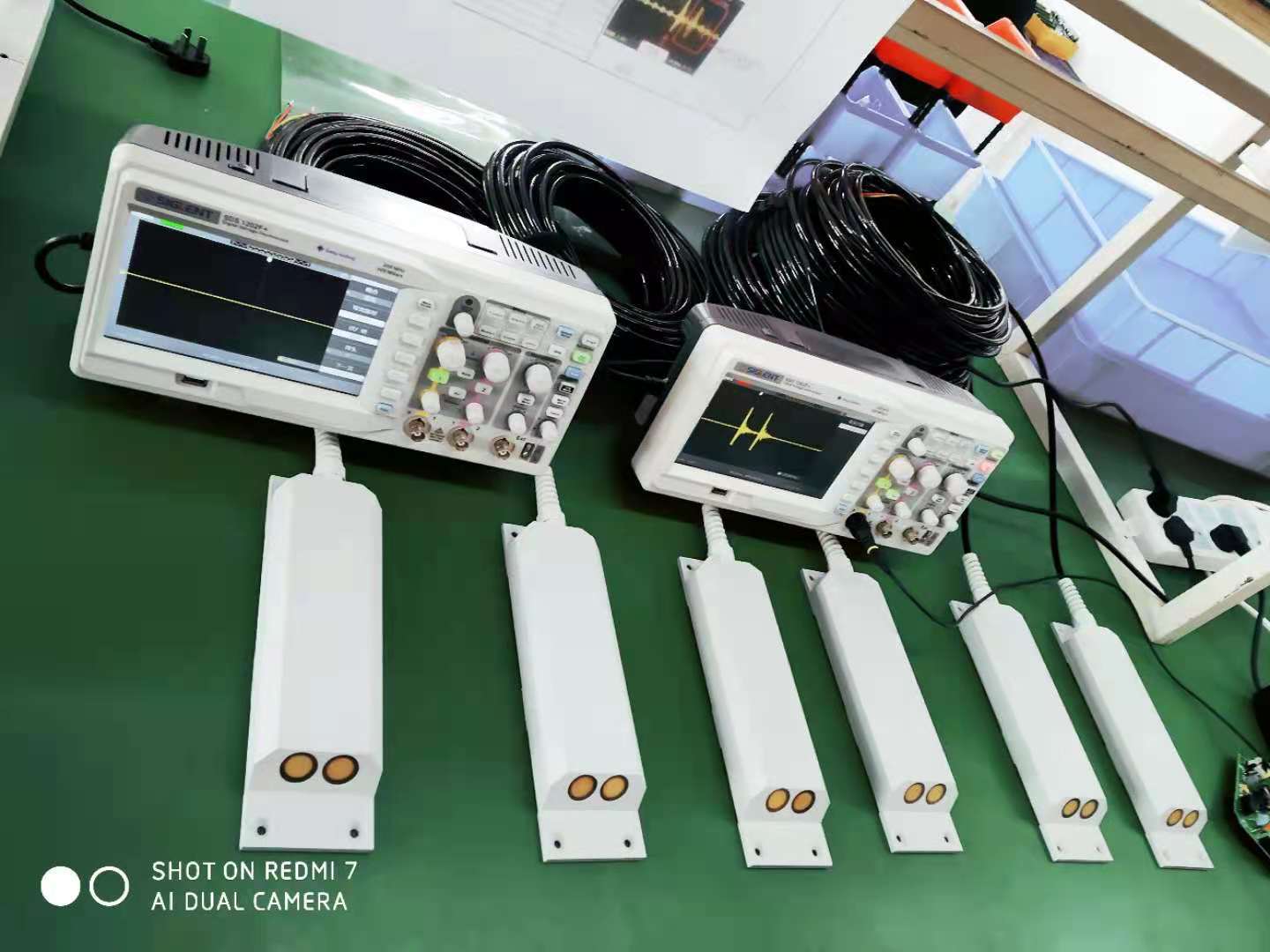

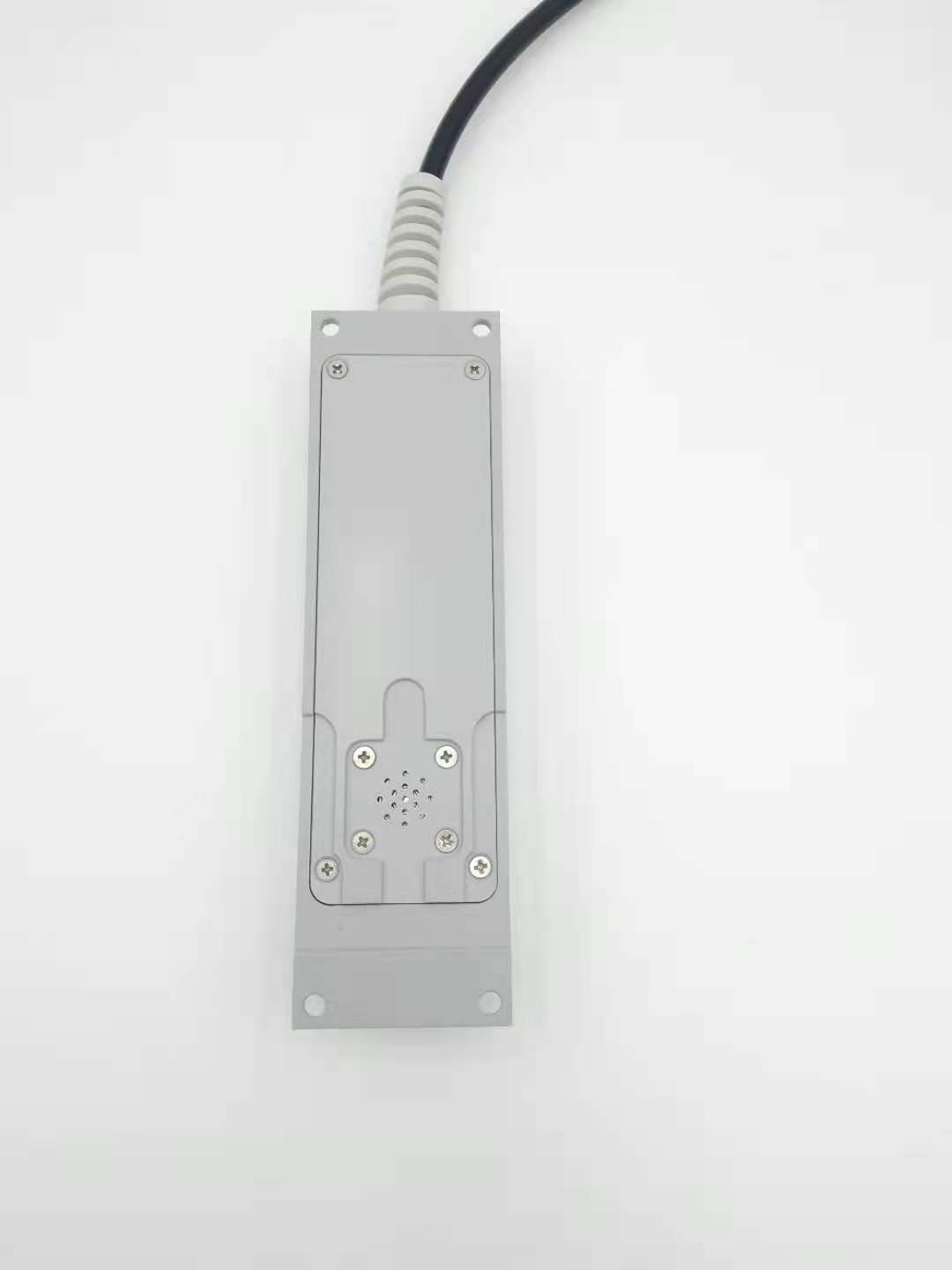

u El equipo del sensor submarino es fácil de instalar. Tiene un accesorio de base metálica, lo que simplifica la instalación.
u El equipo está completamente diseñado electrónicamente, con fuente de alimentación de amplio voltaje, bajo consumo de energía y sin piezas mecánicas. Tiene las ventajas de medición precisa y estable, alta fiabilidad y fuerte antiinterferencia.

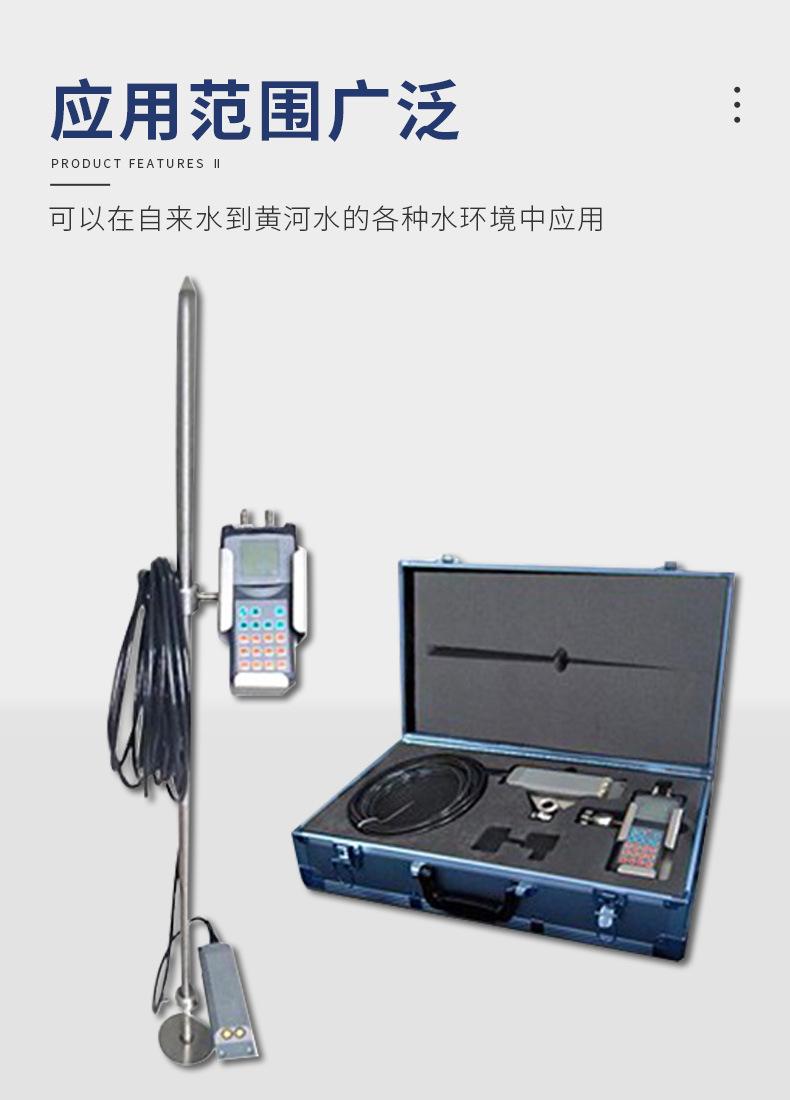

u Amplia gama de aplicaciones. Se puede utilizar en diversos entornos acuáticos, desde agua del grifo hasta agua del río Amarillo.
Principio del caudalímetro Doppler:Cuando la fuente de sonido ultrasónico y el observador se mueven uno con respecto al otroPor lo tanto, las partículas pequeñas y las burbujas que se mueven con el agua en relación con el transductor ultrasónico también cambiarán la frecuencia de recepción del transductor, y las partículas pequeñas y las burbujas que se mueven con el agua también cambiarán la frecuencia de recepción del transductor.Velocidad de movimientoaumenta con el aumento deDesplazamiento Doppler, se mide la velocidad del agua en el punto donde se encuentra el caudalímetro Doppler. Multiplíquela por el área transversal del canal para obtener la información del caudal.

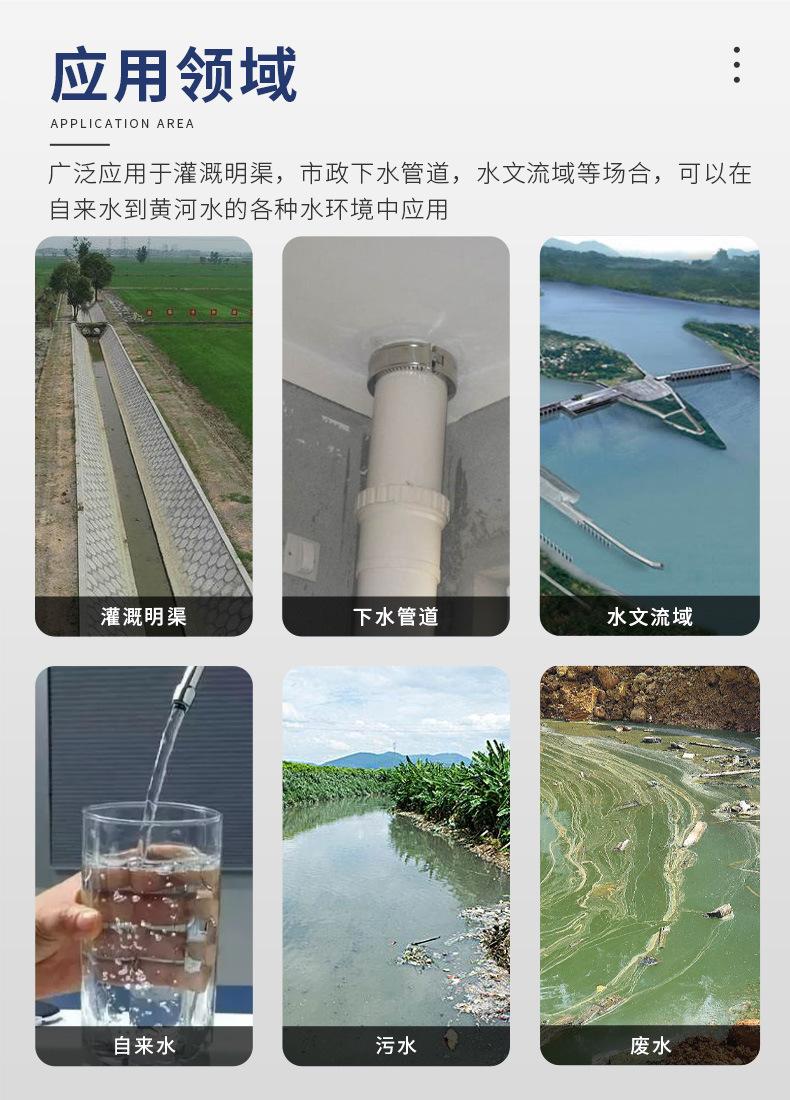

Se utiliza principalmente en canales abiertos de riego, tuberías de alcantarillado municipal, cuencas hidrológicas y otras ocasiones. Es particularmente adecuado para ocasiones de bajo nivel de agua y puede funcionar cuando el nivel del agua supera los 15 cm. En tuberías y canales regulares, el sensor de presión en el medidor de flujo mide la profundidad del agua, el sensor ultrasónico mide el caudal y se calcula el caudal.
Debido a que la medición de la velocidad del flujo Doppler requiere la velocidad de propagación del sonido en el agua, y la velocidad de propagación del sonido en el agua está estrechamente relacionada con la temperatura del agua, se utiliza un sensor de temperatura incorporado para la medición de la temperatura y luego para corregir la velocidad del sonido.
La medición de la profundidad del nivel de líquido utiliza un sensor de presión para medir la distancia entre el sensor de caudal y la superficie del líquido.

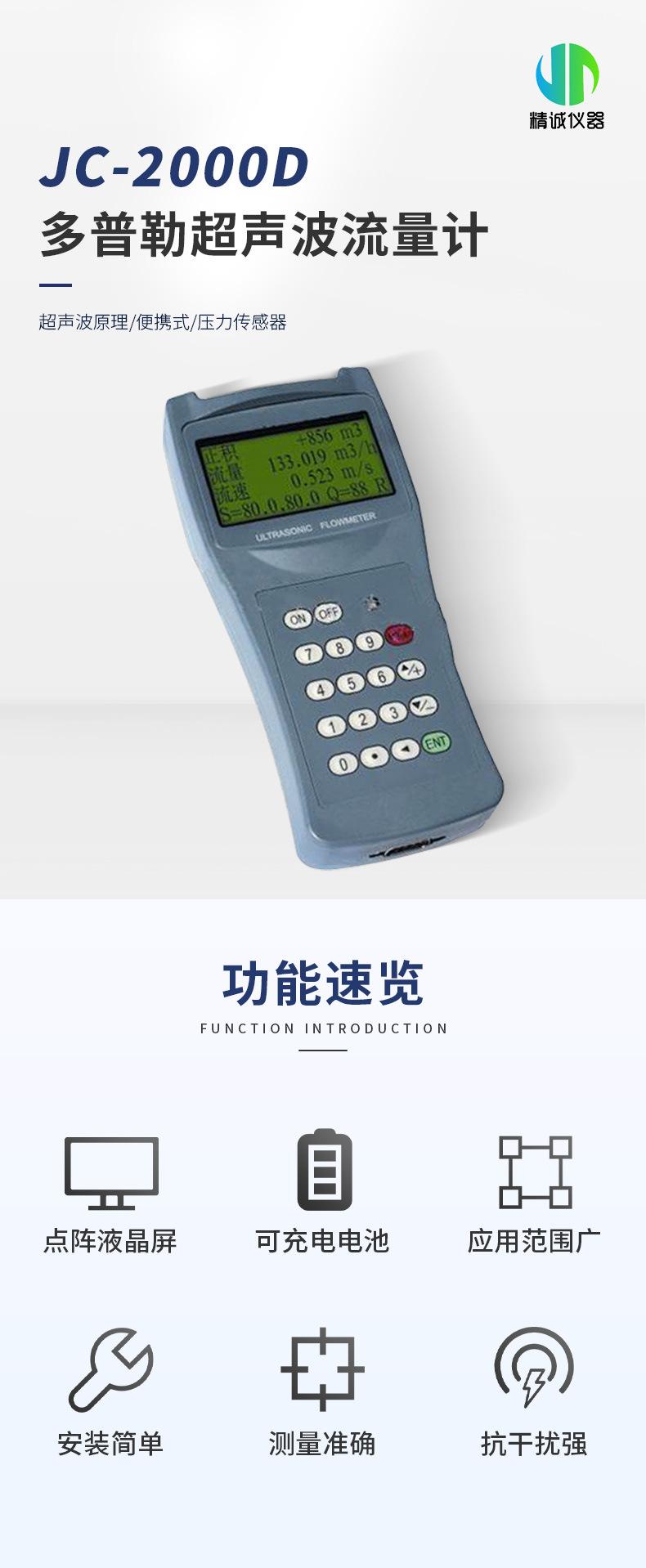

El dispositivo de mano almacena modelos de perfiles de canal trapezoidales, rectangulares, circulares y otros, que pueden calcular fácilmente el caudal de canales comunes.
|

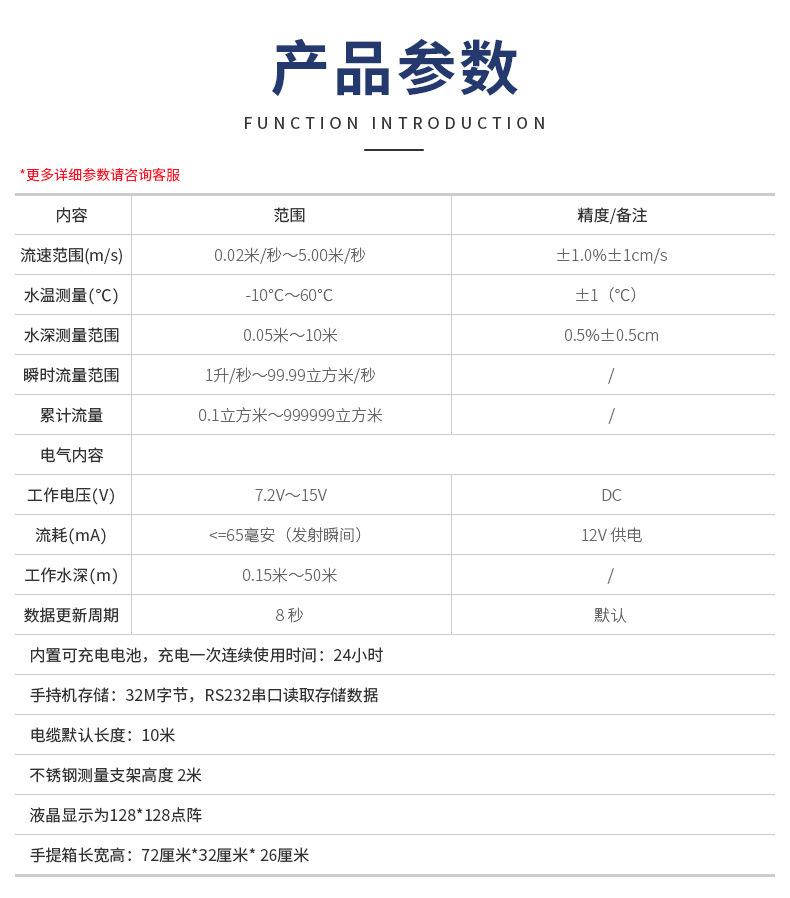

contenido |
alcance |
Exactitud |
|
Rango de caudal (m/s) |
0.02 m/s～5.00 m/s |
±1.0%±1cm/s |
|
Medición de la temperatura del agua (℃) |
-10℃～60℃ |
±1 (℃) |
|
Rango de medición de profundidad de agua (m) |
0.05 a 10 metros |
0.5%±0.5cm |
|
Rango de flujo instantáneo: |
1 litro/segundo～99.99 metros cúbicos/segundo |
|
|
Flujo acumulado |
0.1 metros cúbicos a 999999 metros cúbicos |
2 Indicadores de rendimiento
|
Contenidos Eléctricos |
alcance |
Observación |
|
Voltaje de trabajo (V) |
7.2V～15V |
corriente continua |
|
Consumo de corriente (mA) |
<=65 mA (transmisión) |
Fuente de alimentación de 12 V |
|
Profundidad de trabajo del agua (m) |
0.15m a 50m |
|
|
Ciclo de actualización de datos (s) |
8 segundos |
por defecto |
1. Batería recargable incorporada, tiempo de uso continuo después de una carga: 24 horas;
2. Almacenamiento del dispositivo de mano: 32 MB, puerto serie RS232 lee los datos almacenados;
3. Longitud de cable predeterminada: 10 metros;

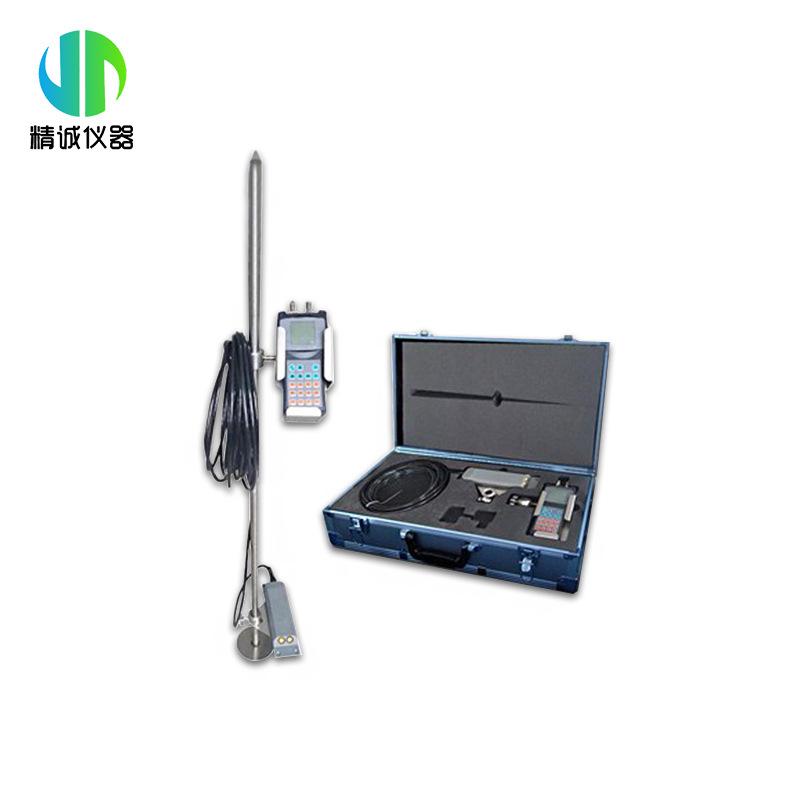

3. La altura del soporte de medición de acero inoxidable es de 2 metros;
4. La pantalla LCD es de matriz de puntos 128*128.
5. Medidas de la maleta (largo, ancho y alto): 72 cm*32 cm*26 cm
