Detección de la posición del acero de refuerzo, espesor de la capa de recubrimiento, espaciado y diámetro del escáner de acero de refuerzo

Escáner de barras de acero todo en uno

Descripción del Producto:

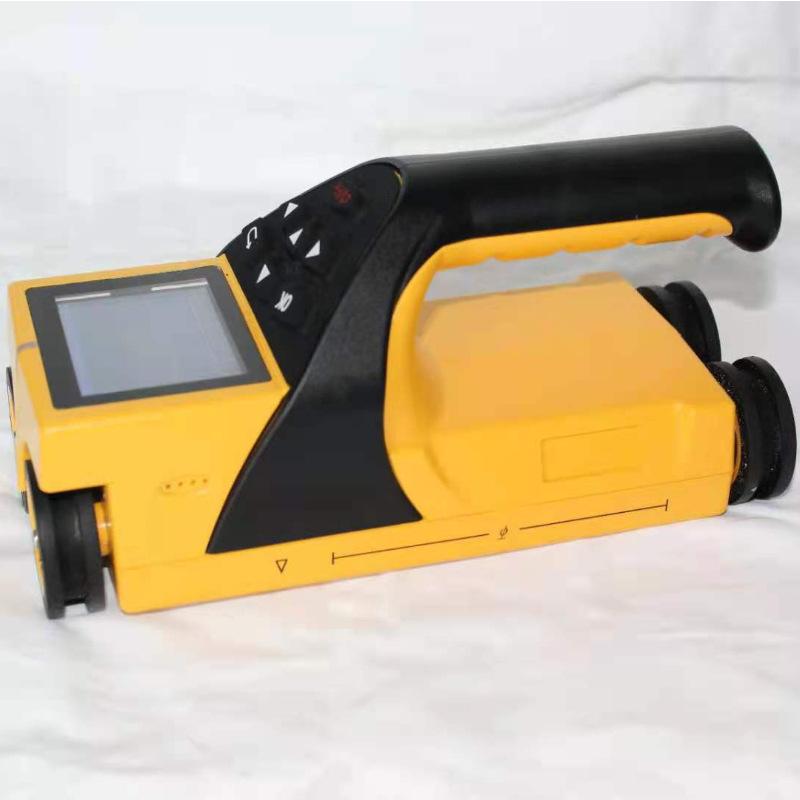

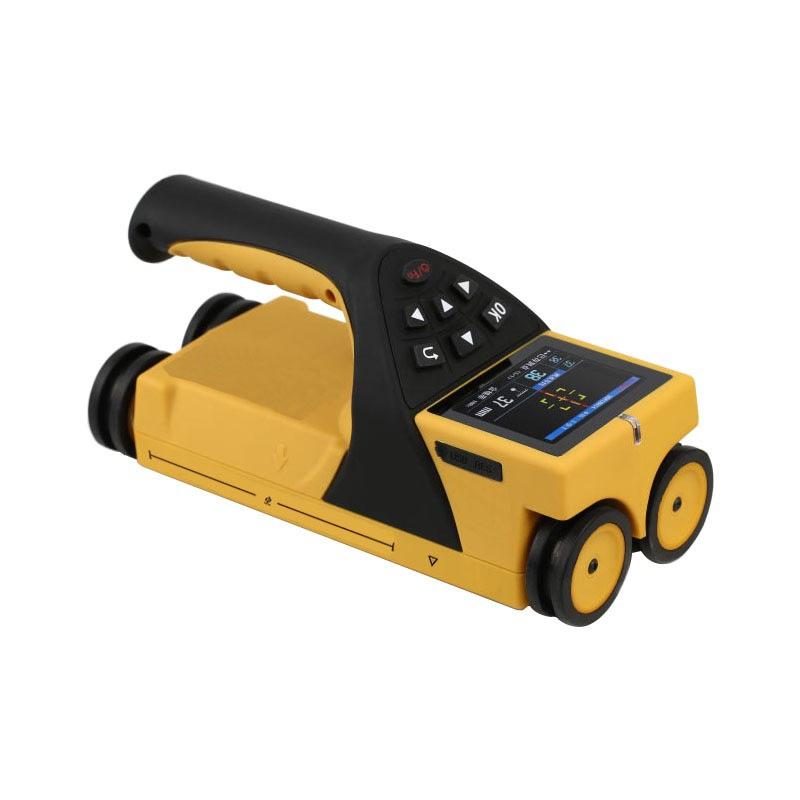

JY-GJ71El escáner de barras de refuerzo integrado se utiliza principalmente para probar la posición de las barras de refuerzo dentro de las estructuras de hormigón, el espesor de la capa protectora, el espaciado entre las barras de refuerzo y el diámetro de las barras de refuerzo. También puede dibujar un mapa de distribución de todas las barras de refuerzo y proporcionar rápidamente datos de detección de alta precisión. La estructura integrada del host y el sensor facilita y agiliza su transporte y operación en el sitio. Adopta un diseño estructural de bobina múltiple con alta velocidad, alta precisión y fuerte resolución.

Ámbito de aplicación:

◆ Detección de la posición de las barras de acero, distribución y dirección de las barras de acero, espesor de la capa de recubrimiento y diámetro de las barras de acero en la ingeniería de estructuras de concreto;

◆ Inspección de aceptación de la calidad de construcción de estructuras de concreto de edificios;

◆ Inspección y prueba de barras de acero en estructuras como puentes y túneles;

◆ Evaluar la seguridad y durabilidad de las estructuras en construcción;

◆ Evaluación de estructuras antiguas y pruebas de cantidades de refuerzo durante la renovación.

Según la norma:

◆"Código de Aceptación de Calidad de Construcción de Ingeniería de Estructuras de Concreto" GB 50204-2015

◆Norma Técnica para la Prueba in Situ de Estructuras de Concreto GBT50784-2013

◆Especificación Técnica para la Detección de Barras de Acero en Concreto JGJ/T152-2008

◆"Estándar Técnico para la Inspección de Estructuras de Edificios" GB/T50344-2004

◆"Especificación Técnica para la Medición del Espesor de la Capa Protectora de la Barra de Acero y el Diámetro de la Barra de Acero por el Método de Inducción Electromagnética" DB11/T365-2006

◆"Especificación de Calibración Métrica para Instrumento Medidor de Espesor de Recubrimiento de Barra de Acero e Instrumento Medidor de Espesor de Losa de Piso" JJF1224-2009

Función:

Cada modo de detección muestra intuitiva y precisamente la posición, el espaciado y el espesor de recubrimiento de las barras de acero en la misma pantalla;

La medición de punto único, el escaneo de cuadrícula, el escaneo de formas de onda y el escaneo de perfiles se realizan completamente. Durante el proceso de medición, puede pasar páginas para ver datos y gráficos, y regresar y eliminar datos de prueba incorrectos en cualquier momento, lo que es conveniente para las pruebas en sitio.

JGJEl modo de detección puede repetir la prueba de una sola barra de acero de 1 a 6 veces y calcular automáticamente el valor promedio;

El escaneo de rejilla realiza completamente el cambio entrelazado de los ejes de coordenadas X e Y (es decir, las direcciones de los ejes de coordenadas verticales y horizontales) durante el proceso de prueba sin afectar los datos de prueba;

Después de cambiar aleatoriamente, el diagrama de distribución de datos y barras de acero continuará automáticamente la información anterior para las pruebas, mejorando así la flexibilidad de las pruebas en el sitio.

Adopta un diseño de agarre con una mano, operación y posicionamiento de cuatro ruedas, equipado con neumáticos resistentes al desgaste de alta resistencia para proteger el instrumento del desgaste.

Almacena automáticamente los valores de calibración para lograr una medición rápida y reducir la molestia de la calibración antes de la medición.

característica principal:

2.8pantalla LCD a color de alta resolución de pulgadas (320×240 píxeles), los datos de detección se pueden ver claramente en cualquier situación, en interiores o exteriores;

Diseño de estructura multicoil, mayor velocidad, mayor precisión y mayor resolución;

Usando el modo USB para la transmisión de datos y la carga, los datos almacenados se pueden cargar rápidamente a la computadora a través del cable USB;

Utiliza una batería de litio incorporada de gran capacidad con bajo consumo de energía. Cuando la batería está completamente cargada, puede estar en espera durante unas 16 horas.

El modo de gestión de datos tiene funciones como almacenamiento, visualización y eliminación de datos, que pueden almacenar aproximadamente 200,000 puntos de datos de medición de barras de acero;

Adopta la capacidad de distinguir barras de acero ultradensas para resolver el problema de las barras de acero omitidas.

Se puede equipar con bloques de prueba de calibración estándar diseñados profesionalmente;

La unidad principal y la bobina del sensor están integradas en un solo diseño, que es pequeño, ligero y fácil de transportar;

La posición central de las barras de acero adyacentes se puede juzgar en tiempo real y la luz indicadora se puede usar para avisar, de modo que se puedan evitar las barras de acero circundantes, lo que es conveniente para perforar y obtener muestras de núcleo;

El revestimiento protector de la caja del instrumento adopta escalones y ranuras guía cilíndricas para facilitar la colocación del instrumento.

Equipado con software de detección de barras de acero, es conveniente para el análisis de datos profesional, el procesamiento de datos y la generación de informes completos en PC.

Parámetros técnicos:

Interfaz del instrumento:

Escaneo de forma de onda de prueba de espesor

Perfil de Escaneo de Cuadrícula Escaneo

Configuración estándar:
