CEM Changchang LA-1011 probador multifunción probador LAN multímetro LA1011

El agente autorizado de CEM Huashengchang ofrece una gama completa de productos en stock.

LA-1011Su función de multímetro se puede utilizar para medir corriente, voltaje, resistencia, etc. La función de prueba de red se puede utilizar para detectar cables, cables de red, líneas telefónicas, etc.

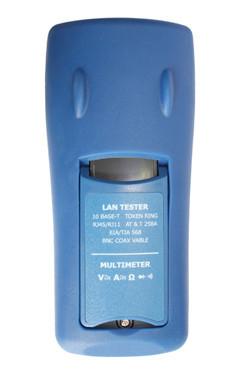

Características del LA-1011 Probador LAN 1.2 en 1 y función multímetro 2. Pruebe el voltaje CC/CA, la corriente, la resistencia, el diodo y el cable. 3. La función multímetro tiene una pantalla LCD de 2000 dígitos. 4. La carcasa moldeada por doble inyección garantiza un rendimiento seguro. 6. Mida la continuidad de cables expuestos, cables subterráneos, cables en cortocircuito y cables interconectados. 7. Puede medir de forma remota cables y paneles pequeños detrás de interruptores de pared. 8. Al probar la LAN, puede realizar la prueba de forma automática o manual. 9. Función de corrección automática de distancia, apagado automático cuando está en función de multímetro.

1. Conector RJ45 2. Luz LED de estado del receptor 3. Visualización LED de los conectores host 1 y 2 4. Botón de medición manual 5. Conmutador de prueba LAN 6. Dial de selección de funciones 7. Pantalla LCD Botón 8.MODE Conector negativo 9.COM 10. Conector RJ45 11. Botón de medición automática 12. Tecla de retención de datos 13. Tecla de retención de valor máximo 14.VΩuAmA y otros conectores positivos

4. Medición de continuidad Nota: Para evitar descargas eléctricas, no realice mediciones cuando el objeto que se está midiendo tenga voltaje. 1. Deslice la tecla de función a la posición ·))) 2. Inserte la línea de prueba negra en el conector COM negativo y la línea de prueba roja en el conector Ω positivo. 3. Presione el botón MODE y el signo ·))) aparecerá en la pantalla. 4. Conecte la sonda de la línea de prueba al cable que se va a probar. 5. Cuando la resistencia sea inferior a 150 Ω, el medidor emitirá una alarma. Si el objeto medido presenta un circuito abierto, la pantalla mostrará "OL". 5. Prueba de diodo 1. Deslice la tecla de función a la posición ·))) 2. Pulse la tecla MODE para seleccionar el modo de diodo 3. Conecte la sonda de la línea de prueba al diodo bajo prueba. 4. Visualización en pantalla: El valor típico de voltaje debe ser de 0,400 a 0,700 V; si hay un cortocircuito, el voltaje mostrado será cercano a 0 V; si está abierto, ambos polos mostrarán "OL". 6. Medición del cable 10Base-T 1. Inserte un extremo del cable probado en el conector RJ45 del conversor; la pantalla mostrará "return". Inserte el otro extremo del cable en el conector RJ45 del receptor. 2. Encienda el interruptor. Cuando el instrumento esté en modo automático, la fila superior de luces de la pantalla comenzará a navegar secuencialmente. Si está en modo manual, se encenderá la luz PIN1. 3. Pulse la tecla Auto/Manual para cambiar el instrumento al estado deseado 4. Cuando ambos extremos del cable estén enchufados, la segunda fila de luces indicadoras se iluminará correspondientemente. 5. Lea el resultado que muestra la luz, que indica el estado del cable probado. Si el resultado que muestra la segunda fila de luces no se puede leer en el modo automático, espere a que se realice la segunda exploración o cambie al modo manual y vuelva a medir. En el modo manual, al pulsar la tecla de medición, se pasará a la siguiente terminal.

1. Medición de voltaje CC/CA 1. Inserte la línea de prueba negra en el conector COM negativo y la línea de prueba roja en el conector V positivo. 2. Ajuste la tecla de función a voltaje de CC o voltaje de CA 3. Conecte los cables de prueba al voltaje que se va a medir. 4. Lea el valor que se muestra en la pantalla LCD. 2. Medición de corriente CC/CA 1. Deslice la tecla de función a la posición uA o mA 2. Inserte la línea de prueba negra en el conector COM negativo y la línea de prueba roja en el conector uA/mA positivo. 3. Cuando mida una corriente CC inferior a 2000 uA, deslice la tecla de función a la posición mA. 4. Presione el botón MODE y el símbolo AC o DC se mostrará en la pantalla. 5. Conecte la sonda negra al polo negativo de la corriente que se está midiendo y la sonda roja al polo positivo. 6. Encienda el interruptor de corriente que se va a medir. 7. Lea el valor que se muestra en la pantalla. 3. Medición de resistencia Nota: Para evitar descargas eléctricas, desconecte la unidad bajo prueba y vacíe el condensador antes de medir la resistencia. Retire la batería y desconecte el cable. 1. Deslice la tecla de función a la posición Ω 2. Inserte el cable de prueba negro en el conector COM negativo y el cable de prueba rojo en el conector Ω positivo. 3. Pase la punta del cable de prueba por el circuito a probar. Es recomendable desconectar la alimentación en un extremo de la resistencia para garantizar que la lectura no se vea afectada. 4. Lea el valor que se muestra en la pantalla.

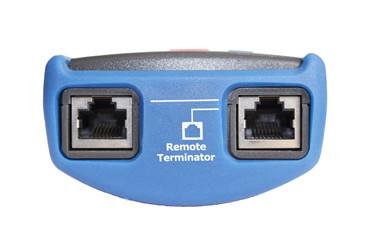

7. Prueba de cable coaxial 1. Inserte los dos cables adaptadores BNC en los dos conectores RJ45 y luego conecte el cable bajo prueba al otro extremo del cable adaptador BNC. 2. Para los pasos de prueba restantes, consulte los pasos 2 a 5 de la medición del cable 10Base-T. Aviso: 1. La segunda fila de luces debe leer la sonda central BNC. 2. Debido a que el cable coaxial tiene solo dos hilos, se recomienda utilizar la medición de estado manual. 8. Medición remota 1. Conecte un extremo del cable probado al conector RJ45 y el otro extremo al terminal remoto. Si el cable probado está empotrado en el tablero o en la pared, puede usar el cable del tablero para solucionar el problema del conector. 2. Deslice la tecla Auto/Manual al estado Automático para comenzar a medir. 3. Lea las lecturas que muestran las luces indicadoras en el terminal remoto Nota: Las luces de la pantalla del terminal remoto muestran las lecturas en el orden en que están conectadas al convertidor principal.

Voltaje CC: 200 mV, 2 V, 20 V, 200 V, 600 V Voltaje CA (50~60 Hz): 2 V, 20 V, 200 V, 600 V Corriente CC: 200 uA, 2000 uA, 20 mA, 200 mA Corriente CA: 200 uA, 2000 uA, 20 mA, 200 mA Resistencia: 200Ω, 2KΩ, 20KΩ, 200KΩ, 2MΩ, 20MΩ Voltaje de entrada: CC/CA 600V Prueba de diodo: corriente de prueba 1 mA, voltaje de circuito abierto 1,5 V Prueba de pitido de continuidad: cuando la resistencia <150 Ω, suena la alarma Módulo de red: conexión de enrutador RJ45/RJ11 Pantalla: LCD de 2000 dígitos Aviso de sobrecarga: La pantalla LCD mostrará "OL" Polaridad: "-" indica polo negativo Recordatorio de batería baja: cuando la batería está baja, la pantalla mostrará "BAT" Resistencia de entrada: >7,5 MΩ (voltaje de CC y CA) Respuesta de comunicación: Respuesta general Ancho de banda de voltaje de CA: 50-60 Hz Apagado automático: unos 15 minutos Fusible: fusible duradero de 0,2 A/250 V Batería: 2 pilas AAA de 9 V Dimensiones: 162x74,5x44mm Peso: 308g

1. Cuando el voltaje de CC sea superior a 35 V o el voltaje de CA sea superior a 25 V, mida con cuidado, ya que este voltaje puede causar una descarga eléctrica. 2. Al reemplazar las baterías y los fusibles, desconecte el cable de prueba de la fuente de alimentación. 3. El instrumento se apagará automáticamente después de 15 minutos de inactividad. 4. Si no se utiliza durante un tiempo prolongado, retire la batería para evitar fugas.

El comprobador multifuncional dos en uno LA-1011 permite medir corriente, voltaje, resistencia y otras funciones. La función de prueba de red permite detectar cables, cables de red, líneas telefónicas y otras líneas. Se puede utilizar para la instalación o el mantenimiento de oficinas, viviendas, fábricas, equipos de energía y telecomunicaciones, industrias fotovoltaicas, etc.
