Probador de generador Qingdao Qingzhi 8961C2/8961F2
● Se utiliza principalmente para medir grupos electrógenos monofásicos y trifásicos. Puede realizar pruebas de tipo, inspecciones de fábrica y generar diversos informes.
●El software del ordenador anfitrión es potente y conveniente para la monitorización y el control de datos del proceso de prueba.
| Artículo/modelo | 8961C2 | 8961F2 |
|---|---|---|
| Unidad de entrada | Tres fases | Tres fases |
| Precisión básica | Nivel 0,2 (±0,1 % de la lectura + 0,1 % del rango) | Nivel 0.5 (± lectura 0.4% + rango 0.1%) |
| Ancho de banda de medición | 5Hz-800Hz | 45Hz-65Hz |
| Rango de entrada | Voltaje AC: 6.0-600V Corriente: 5mA-5A (transformador extensible) Voltaje CC: 0.1-100V Corriente: 20mA-20A |
Voltaje: 9.0V-600V Corriente: 5mA-5A (transformador extensible) |
| Parámetros de prueba |
Tensión U, corriente I, frecuencia f, potencia activa P, potencia reactiva Q, potencia aparente S, factor de potencia PF, Voltaje pico U±PK, corriente pico I±PK, factor de cresta CF, energía acumulada E, distorsión armónica, componente armónico, eficiencia, etc. |
Voltaje U, corriente I, frecuencia f, potencia activa P, factor de potencia PF, voltaje pico U±PK, Corriente de pico I±PK, energía eléctrica acumulada E, distorsión armónica, componentes armónicos, etc. |
| Permitir sobrecarga | Rango de entrada del 120% | Rango de entrada del 120% |
| Frecuencia de muestreo | 25,000 veces/segundo (3 voltajes y 3 corrientes muestreados simultáneamente) | 8000 veces/segundo (3 voltajes y 3 corrientes muestreados simultáneamente) |
| Medición de armónicos | (20～65) Hz: armónicos de fase trifásica del 1º al 128º y armónicos totales; (65～120) Hz: armónicos de fase 1 a 64 y armónicos totales; (120～420) Hz: armónicos de fase única del 1º al 32º y armónicos totales; (420～800) Hz: armónicos de tercera fase del 1º al 16º y armónicos totales; |
Armónica 1-50 y armónica total, nivel de precisión: Clase B |
| Método de visualización | Pantalla LCD a color grande de 5.6 pulgadas | Pantalla LED de siete segmentos y siete ventanas |
| mostrar actualizaciones | 1 vez/segundo | 1 vez/segundo |
| Interfaz de comunicación | Interfaces estándar: USB y RS232/485 | Interfaz estándar: RS232/485 |
| entorno de trabajo | Temperatura (0～40)℃ Humedad (20%～75%)HR Presión atmosférica (86～106) kPa |
Temperatura (0～40)℃ Humedad (20%～75%)HR Presión atmosférica (86～106) kPa |
| Consumo de energía de la máquina | <10 VA | <10 VA |
| Peso del instrumento | Aproximadamente 4.0 Kg | Aproximadamente 3,5 kg |
| Consumo de energía de la máquina | <10 VA | <10 VA |
| Fuente de alimentación en funcionamiento | CA 100 V ～ 265 V, 50/60 Hz | CA 100 V ～ 265 V, 50/60 Hz CC 100-300V |
| Dimensiones | Ancho*Alto*Profundidad (308*186*407) mm | Ancho × alto × profundidad (223,5 × 151,5 × 384) mm |
| Tamaño del agujero | Ancho*Alto (296*166) mm | Ancho x alto (209x128) mm |
| función de prueba | |
|---|---|
| función de prueba | Parámetros de medición |
| Prueba de estado estacionario | Voltaje (U:V), corriente (I:A), potencia activa (P:W), factor de potencia (PF), potencia aparente (S:VA), potencia reactiva (Q:Var), energía eléctrica activa (Ep:W·h), energía eléctrica reactiva (Eq:Var·h). |
| forma de onda | Todas las formas de onda, forma de onda de voltaje, forma de onda de corriente, forma de onda de fase, datos de forma de onda: tasa de modulación de voltaje, valor pico de voltaje Upk, factor de cresta de voltaje Ucf, tasa de distorsión de voltaje, valor pico de corriente Ipk, factor de cresta de corriente Icf. |
| armónico | Armónicos totales de tensión (tasa de distorsión armónica), armónicos totales de corriente; gráfico de barras de armónicos, coeficiente de desviación de tensión; |
| Armónicos de tensión y corriente (128º a frecuencia de red, 32º a frecuencia intermedia); factor armónico telefónico (frecuencia de red). | |
| Desequilibrio | Desequilibrio de voltaje, datos de la onda fundamental de voltaje trifásico, voltaje de secuencia cero, voltaje de secuencia negativa, voltaje de secuencia positiva; |
| Ángulo de voltaje, ángulo de corriente, ángulo de fase; diagrama fasorial. | |
| Configuración de prueba | Rango de aumento de ajuste de voltaje, rango de aumento de ajuste de voltaje relativo; |
| Rango de caída de ajuste de voltaje, rango de caída de ajuste de voltaje relativo; | |
| Rango de aumento de ajuste de frecuencia, rango de aumento de ajuste de frecuencia relativa; | |
| Rango de reducción de ajuste de frecuencia, rango de reducción de ajuste de frecuencia relativa. | |
| Prueba de fluctuación | Valores máximo y mínimo de voltaje fluctuante, y desviación de voltaje en estado estacionario; |
| Valor máximo, valor mínimo y banda de frecuencia de estado estacionario de la frecuencia de fluctuación. | |
| Prueba repentina | La caída de voltaje instantánea más baja bajo carga, la desviación de voltaje transitoria y el tiempo de recuperación de voltaje después de que aumenta la carga; |
| (cargar) | La caída instantánea de frecuencia más baja bajo carga, la desviación transitoria de frecuencia y el tiempo de recuperación de frecuencia después de que aumenta la carga. |
| Prueba de descarga repentina | La mayor subida de tensión instantánea durante la descarga, la desviación transitoria de tensión y el tiempo de recuperación de la tensión después de la reducción de carga; |
| (Reducción de carga) | El mayor aumento instantáneo de frecuencia durante la descarga, la desviación transitoria de frecuencia y el tiempo de recuperación de frecuencia después de la reducción de carga. |
| Grabación de onda | Se registran simultáneamente el voltaje trifásico y la corriente trifásica. |
| Cuatro modos de grabación: 25600 puntos/segundo, 12800 puntos/segundo, 6400 puntos/segundo, 3200 puntos/segundo. |

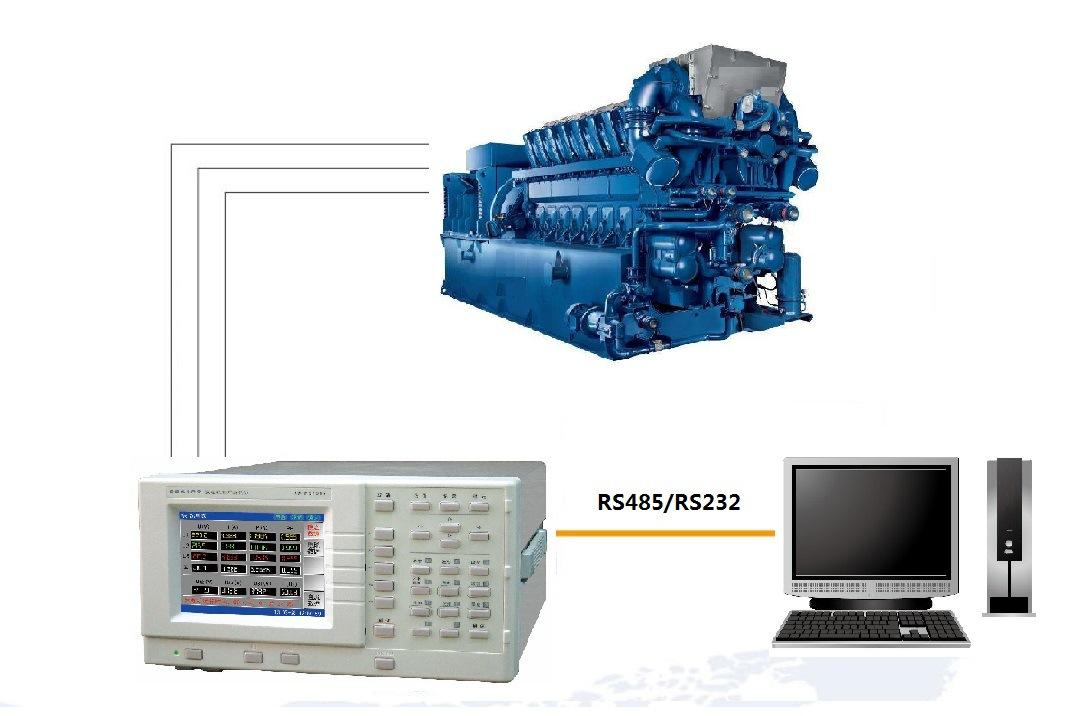

Utilice computadoras para controlar instrumentos y ver datos, y genere informes que cumplan con los estándares nacionales
Sistema de prueba
Con aislamiento fotoeléctrico, funciones de comunicación serie RS485 y RS232, una computadora puede comunicarse con 32 instrumentos al mismo tiempo. La función de puerto serie es potente. No solo puede solicitar todos los parámetros de estado estable, sino también solicitar adición súbita, descarga súbita, curvas de voltaje, corriente, frecuencia y curvas de armónicos de voltaje, corriente y contenido armónico. Utilizado junto con la computadora host, este probador específico para generadores puede completar básicamente la medición de todos los parámetros eléctricos del generador.
