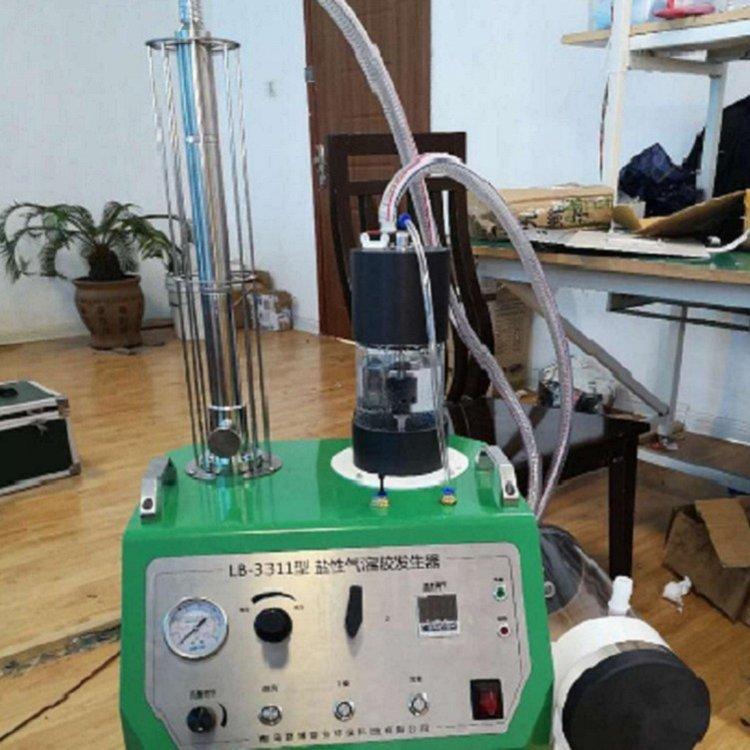

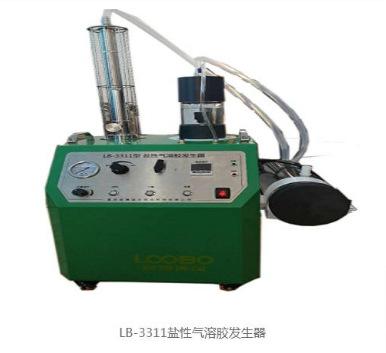

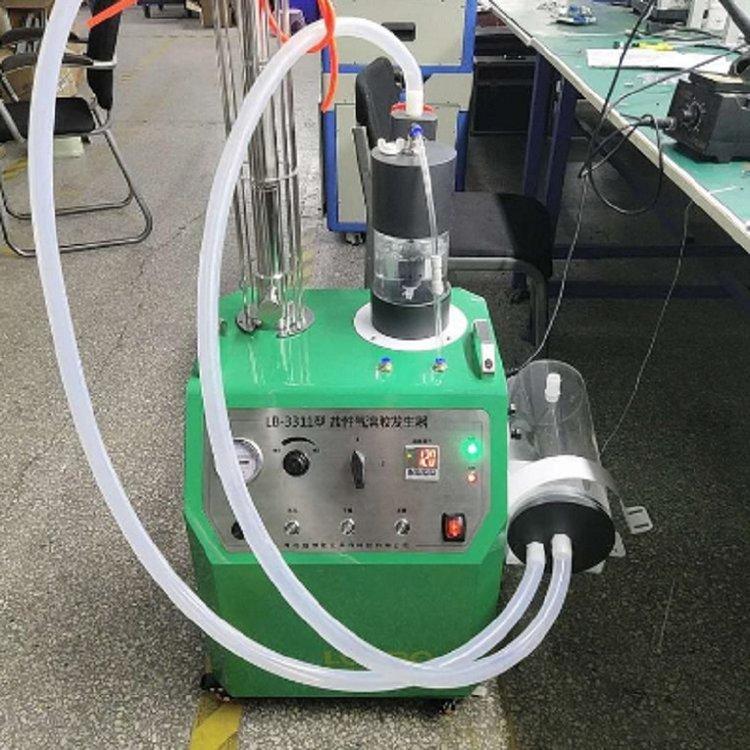

Generador de aerosol Lubo LB-3311 instrumento de alta eficiencia detector de fugas

El generador de aerosol de sal LB-3311 es un instrumento especial que utiliza una boquilla Collison para atomizar y secar una solución de NaCl de concentración específica para producir partículas de aerosol de un tamaño y concentración de partícula específicos. Tiene un compresor de aire limpio incorporado, dispositivo de secado y válvula reguladora de boquilla múltiple. A un caudal de aire de 100 L/min-120 L/min, la concentración de aerosol de salida puede alcanzar 20 ug/L~100 ugL/L, y el rango de tamaño de partícula del aerosol de salida es de 0.02~2 µm. Es adecuado para la detección de fugas de mascarillas, materiales filtrantes y filtros de alta eficiencia en institutos de inspección de dispositivos médicos, centros de prevención y control de enfermedades, hospitales, fabricantes de filtros de alta eficiencia, etc.

Es adecuado para probar la eficiencia de filtración de partículas de mascarillas, materiales de filtro, etc. en institutos de prueba de dispositivos médicos, centros de prevención y control de enfermedades, hospitales, fabricantes de filtros de alta eficiencia, fabricantes de I+D y producción de mascarillas, etc.

GB/2626-2006 Equipo de protección respiratoria Respirador autofiltrante tipo filtro para partículas

GB/T16165-2008 Método de prueba de rendimiento de filtro de aire de alta eficiencia Eficiencia y resistencia Efecto de protección de partículas Requisitos técnicos y métodos de prueba

4. Características principales

● Diseño de fuente de aire dual de alta presión, independiente y externa, flujo de aire estable y salida de partículas equilibrada;

● Se puede producir una amplia gama de tamaños de partículas, incluyendo tamaños de partículas submicrónicas y micrónicas;

● La concentración de partículas es ajustable dentro de un amplio rango;

● Neutraliza la electricidad estática de las partículas y no afecta la detección.

5 Indicadores Técnicos

6 Condiciones de trabajo

● Potencia de funcionamiento: AC220V 50/60HZ

● Temperatura ambiente: (-10~50)℃

● Humedad ambiental: (0~95)% HR

● El cable de tierra de potencia debe estar bien conectado.

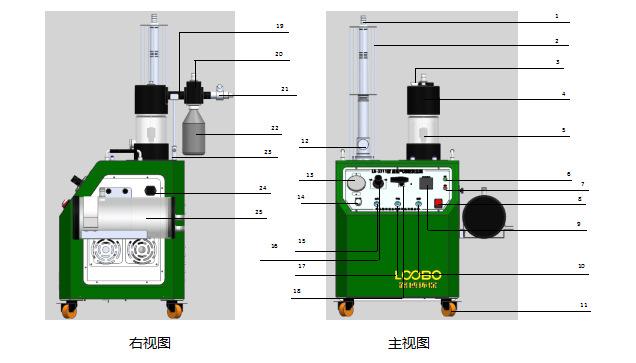

7.1 La unidad principal del dispositivo generador de aerosoles es la siguiente

1- Tubo de secado 2- Cubierta protectora 3- Puerto de llenado de líquido 4- Cámara de recolección de niebla 5- Tubo de aire de pulverización 6- Indicador de encendido 7- Indicador de calentamiento 8- Interruptor principal 9- Medidor de control de temperatura 10- Interruptor de niebla 11- Rueda universal 12- Tapón del tubo de secado 13- Manómetro de pulverización 14- Ajuste de volumen de aire 15- Interruptor de suministro de aire 16- Perilla de ajuste de presión 17- Interruptor de secado 18- Selección de tubo de entrega de niebla 19- Soporte de fijación de la botella de almacenamiento de líquido 20- Salida de aerosol 21- Válvula de ajuste de concentración 22- Botella de recolección de partículas grandes 23- Soporte de fijación de la botella de almacenamiento de líquido 24- Interfaz de alimentación 25- Estabilizador

8. Cómo usar

8.1 Preparación y operación antes de la prueba

8.1.1 Vierta la solución en frascos para solución de prueba, cada frasco no debe exceder los 500 ml con una concentración del 1.5% al 2%.

8.1.2 Conecte la caldera correctamente según el diagrama de estructura general y asegúrese de que todas las interfaces estén firmemente conectadas para evitar aflojamientos.

8.2 Encendido/apagado y operación

8.2.1 Encendido: Conecte el cable de alimentación del host, luego presione el interruptor del host para encender el instrumento.

8.2.2 Al usar este instrumento de forma independiente, conecte la interfaz del tubo de secado a la posición requerida.

8.2.3 Presione el interruptor de nebulización y observe si la presión en el manómetro es normal. El rango normal es de 200-250 KPa. Para presión baja o alta, ajuste la válvula reguladora de presión para que quede dentro del rango normal.

8.2.4 Presione el interruptor de suministro de aire, presione el interruptor de secado y observe si la temperatura del controlador de temperatura es normal. Seleccione 120℃. Una vez iniciado el instrumento, el tiempo de precalentamiento debe ser superior a 15 minutos. La detección solo puede realizarse después de que la interfaz de detección del host muestre una indicación de concentración estable.

8.2.5 Después de su uso, apague el interruptor de nebulización y el interruptor de secado en secuencia, ajuste el suministro de aire al volumen de aire más alto, observe que la temperatura en el termómetro es equivalente a la temperatura ambiente y luego apague el suministro de aire, luego apague el interruptor principal y desconecte el cable de alimentación.

8.2.6 Después de cada experimento, las partes generadoras de niebla deberán ser desensambladas, limpiadas y secadas para su próximo uso.

Nota: Mantenga la ruta del gas despejada y no bloquee la tubería. No se permite a los no profesionales desmontar el instrumento a voluntad.

9. Protección de seguridad y precauciones

Para evitar daños al instrumento, lea atentamente las siguientes instrucciones de seguridad antes de usar este dispositivo y guárdelas en un lugar seguro para que todos los usuarios del producto puedan consultarlas en cualquier momento.

9.1 Desconecte el cable de alimentación cuando el instrumento no esté en uso.

9.2 El instrumento debe mantenerse bien ventilado y protegido del polvo.

9.3 Si ocurre alguna emergencia durante el uso, se debe apagar primero la alimentación.

9.4 Se recomienda limpiar el conjunto del pulverizador según el método de limpieza en 10.3 después de su uso el mismo día.
