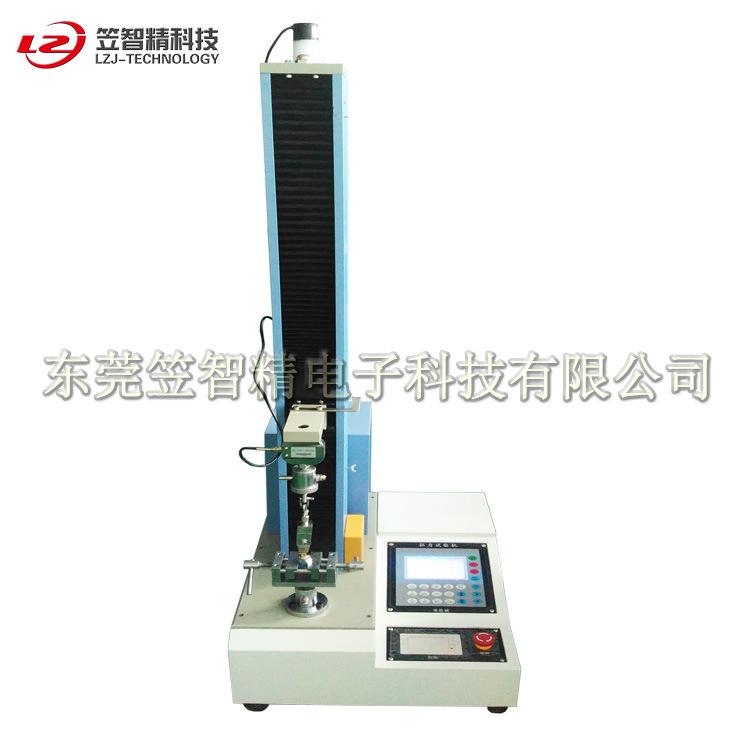

La máquina de tracción de una columna es un instrumento utilizado para probar las propiedades mecánicas de materiales como estiramiento, pelado, desgarro y extracción H. Es ampliamente utilizada en caucho, plásticos, textiles, productos químicos, alambre de acero, mangueras, alambres y cables,

Es un instrumento de alta precisión, económico y práctico para industrias como la de plásticos y tuberías. La parte de transmisión adopta regulación de velocidad de frecuencia variable, con operación suave, rendimiento estable, tecnología avanzada y alta precisión.

La máquina de tracción consta de una máquina principal, un sistema de control de velocidad, adquisición y procesamiento de datos, sensores y enclavamiento eléctrico. La máquina principal incluye un cuerpo, un mecanismo de transmisión y un sistema de medición. El procesamiento de datos se realiza mediante una microcomputadora.

La máquina utiliza un regulador de velocidad de frecuencia variable para cambiar la velocidad de estiramiento, y el valor de la velocidad se lee directamente. El motor acciona la mordaza inferior (mordaza) a través de la transmisión por correa trapezoidal-tornillo sin fin-husillo para lograr la prueba.

El cabezal del motor principal está equipado con un sensor de tensión, cuyo extremo superior está conectado a la placa de conexión de la viga superior del motor principal, y el extremo inferior está conectado a la mordaza superior. El sensor solo está sujeto a tensión vertical, no a torsión ni a medición.

Para asegurar la precisión de la medición de fuerza, la muestra se sujeta entre las mordazas superior e inferior. Durante la prueba, la fuerza sobre la muestra se convierte en una señal eléctrica a través del sensor de fuerza y se introduce en el sistema de control de adquisición del microordenador.

Una vez completada la prueba, el sistema procesará, calculará y mostrará automáticamente los resultados.

Este sistema de control de prueba es un instrumento de medición y control diseñado especialmente para máquinas de prueba universales electrónicas. Puede realizar pruebas como tensión, compresión, flexión, cizalladura, desgarro y pelado.

Este sistema adopta la última tecnología ARM de 32 bits, AD de alta precisión de 24 bits y memoria de gran capacidad, con alta precisión de medición, respuesta rápida y estable, velocidad de control rápida y precisa.

La pantalla LCD gráfica de matriz de puntos permite que los resultados de la prueba se muestren, guarden e impriman en forma intuitiva de texto y gráfica (impresora micro térmica opcional); la operación del usuario adopta la visualización de caracteres chinos

La estructura de menú multicapa es potente y fácil de operar. También añade operación tolerante a fallos y funciones automáticas de búsqueda y aviso de fallos, como sensor, valor AD, unidad, punto cero y valor de calibración.

Longitud de medición, deformación nominal, valor de calibración; y si juzgar automáticamente las grietas, regresar automáticamente al punto de inicio y otros parámetros. Puede calcular parámetros de prueba como fuerza máxima, fuerza de fluencia, fuerza de pelado promedio, deformación máxima, etc.

Conectado a PC, software de computadora host opcional. Visualización en tiempo real de fuerza-desplazamiento, fuerza-tiempo, desplazamiento-tiempo, esfuerzo-deformación y otras curvas, cálculo automático de fuerza máxima, fuerza de fluencia, fuerza promedio, máximo

Deformación, límite elástico, módulo elástico y otros parámetros, y tiene funciones flexibles de edición e impresión de informes.

El rango de medición del sensor de esta máquina es de 2500N (asumido). Al realizar la prueba, se debe estimar el valor máximo de fuerza del material y no debe usarse más allá del rango de medición.

1. Estándar de implementación: GB/T16491-2008

2. Medición de fuerza:

Resolución: 1/250000; 6 dígitos incluyendo el punto decimal, punto decimal flotante.

Precisión: superior al 0.3% (generalmente hasta 0.2% FS)

Rango de medición: 1 N～2000 kN cualquiera

3. Deformación/desplazamiento digital grande (incluyendo el punto decimal, un total de 5 dígitos, el punto decimal es flotante)

Codificador fotoeléctrico:

Resolución: hasta 1um;

Frecuencia de respuesta 40 kHz;

Rango: 0～2000 mm, se puede configurar arbitrariamente;

Precisión: Sin error en el sistema del instrumento

Método de decodificación: decodificación de 4 fases;

Extensómetro (opcional): Resolución: 1/100000 Frecuencia de muestreo 50 veces/segundo Precisión: ±0.1% del valor indicado

4. Tasa de recolección: 100 veces/S5. Control de velocidad: 0.01 mm/min～500 mm/min;

Precisión: dentro de ±1% del valor indicado Modo de control:

Pulso (aplicable a controladores servo con entrada de pulso, controladores de motor paso a paso) Voltaje (aplicable a controladores de frecuencia variable de CA)

6. Condiciones de uso: Fuente de alimentación: ~220±10% V / 50 Hz;

Temperatura: 10°C -- 35°C;

Humedad: 30% -- 85%; Fusible del instrumento: 1A Potencia del instrumento: 15W

7. Velocidad de estiramiento: regulación de velocidad continua 0~500mm/min

8. Recorrido máximo de la abrazadera: 800 mm

9. Función de retorno automático (manual) de las mordazas;

10. Hay una variedad de interruptores de límite disponibles, y se puede configurar la función de protección contra sobrecarga de fuerza;

11. Varios métodos de control de prueba como velocidad constante, elongación constante, carga constante, tasa constante y desplazamiento fijo.

12. El control de velocidad de este instrumento solo requiere marcar el desplazamiento y la dirección del desplazamiento para controlar automáticamente la velocidad de funcionamiento.

13. Software opcional para computadora host.

14. Función de autocomprobación de fallas y aviso: memoria, chip AD, chip de memoria, programa de CPU, protección de límite superior, protección de límite inferior y otras fallas, sensor de fuerza no conectado o sobrecargado, sensor de fuerza

No calibrado.

15. Función de corrección de datos de prueba.
