Analizador de sección de terminales arnés de cableado analizador de sección de terminales análisis de sección de terminales analizador de terminales de arnés de cableado

Tipo integrado totalmente automático: 41,600 yuanes

1. Introducción al uso

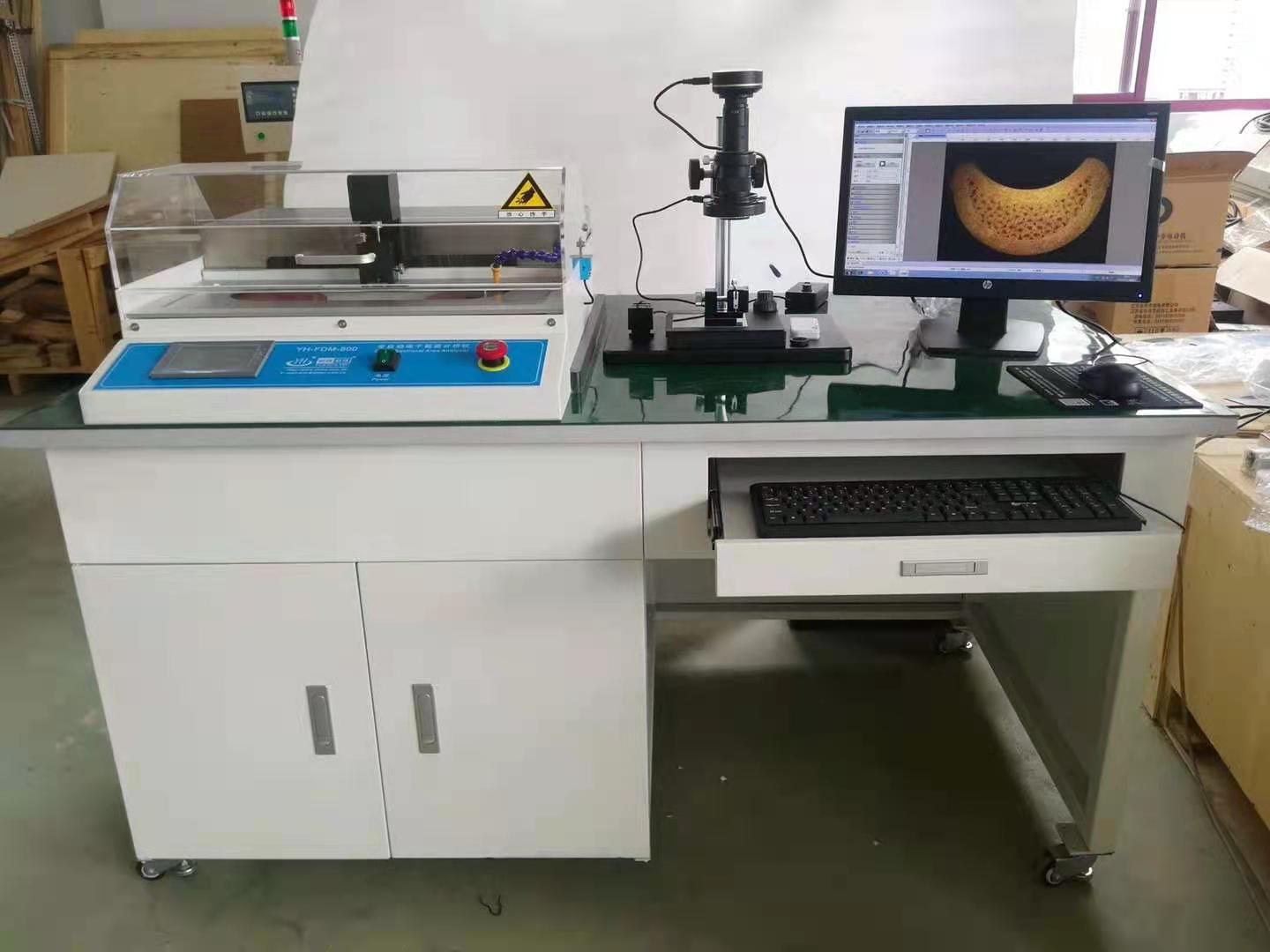

El analizador de sección transversal de terminales es un equipo de detección y análisis de precisión especialmente desarrollado para la inspección de calidad de la industria del arnés de cableado. Todo el sistema analizador de sección transversal de arnés de cableado consta de equipo de corte de terminales, equipo de pulido, limpieza por corrosión, sistema de adquisición de imágenes de sección transversal, sistema de medición y análisis de imágenes de terminales de arnés de cableado y otras unidades. Adopta un diseño ergonómico, combinación modular y flujo de trabajo de línea de montaje para hacer la operación más conveniente y rápida. El conjunto completo de sistemas de detección puede completar el procesamiento y análisis de un terminal en menos de 3 minutos, mejorando en gran medida la velocidad de inspección de calidad de la sección transversal del terminal. Operación simple, sistema de adquisición de imágenes de alta calidad y medición y análisis precisos garantizan su producción. El instrumento de observación microscópica de alto rendimiento y el software especial pueden medir simplemente y correctamente la longitud y calcular el área. Los rangos de aumento van desde 20 veces hasta un máximo de 500 veces. Los cables ultrafinos que superan AWG30 también se pueden mostrar claramente. Utilizando el software especial de análisis de sección transversal recién desarrollado por nuestra empresa, se puede medir CH?CW y calcular el área transversal instantáneamente. La precisión de la medición en el aumento máximo es de 1 ~ 2 μm.
El microscopio de detección analizador de sección transversal de arnés de cables puede producir una imagen tridimensional erecta al observar objetos, con un fuerte sentido estereoscópico, imagen clara y amplia. El analizador de sección transversal de arnés de cables tiene una larga distancia de trabajo; está equipado con un sistema de medición y análisis de imagen de terminales de arnés de cables de alta precisión, combinado en un microscopio de detección de terminales de arnés de cables, una combinación perfecta de sistema óptico de alta calidad y cámara de alta resolución, haciendo la imagen de la sección transversal más clara, y el aumento fijo único y el engranaje fijo hacen la medición más precisa.

El arnés de cableado del vehículo debe cumplir con: VW60330, QC/T29106-2004 Requisitos técnicos para arneses de cableado de bajo voltaje automotriz.
(1) Especifica las normas para inspeccionar las dimensiones del mazo de cables.
(2) Especifica los requisitos de rendimiento de los materiales y componentes utilizados en los arneses de cableado.
(3) Especifica el método de conexión entre los terminales y el arnés de cableado y los requisitos que deben cumplirse después de la conexión.
(4) Especifica los requisitos que deben cumplir los terminales y los puntos de conexión del arnés de cableado.
(5) El tapón de sellado no debe dañarse durante el engarce. No debe haber ningún espacio visible entre el cable y el tapón, ni entre este y la funda.
(6) Al envolver el mazo de cables, debe quedar apretado y uniforme, no flojo. Al usar la funda protectora, no debe haber desplazamiento ni doblado del mazo de cables.
(7) Los cables y componentes del mazo de cables deben estar ensamblados correctamente, no debe haber desalineación y los terminales no deben salirse de la funda.
(8) La tasa de conductividad de línea en el arnés de cableado es del 100%, sin cortocircuito ni circuito incorrecto.
(9) El mazo de cables debe probarse para determinar su resistencia a cambios de ciclos de temperatura alta y baja, humedad, vibración, niebla salina y solventes industriales, etc.

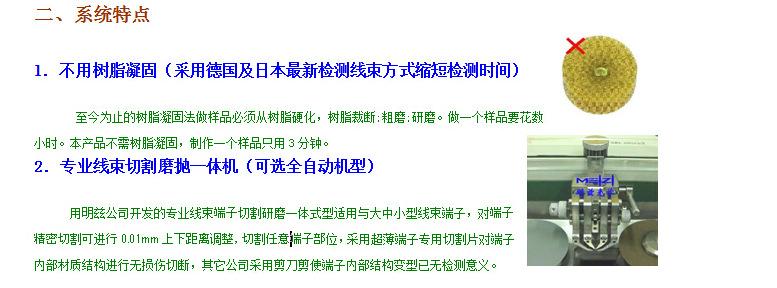

1. No es necesario solidificar la resina (utilizando nuevos métodos de arnés de detección de Alemania y Japón para acortar el tiempo de detección)

El método anterior de solidificación de resina requería que la resina se endureciera, cortara, lijara groseramente y puliera. Llevaba varias horas hacer una muestra. Este producto no requiere solidificación de resina, y solo toma 3 minutos hacer una muestra.

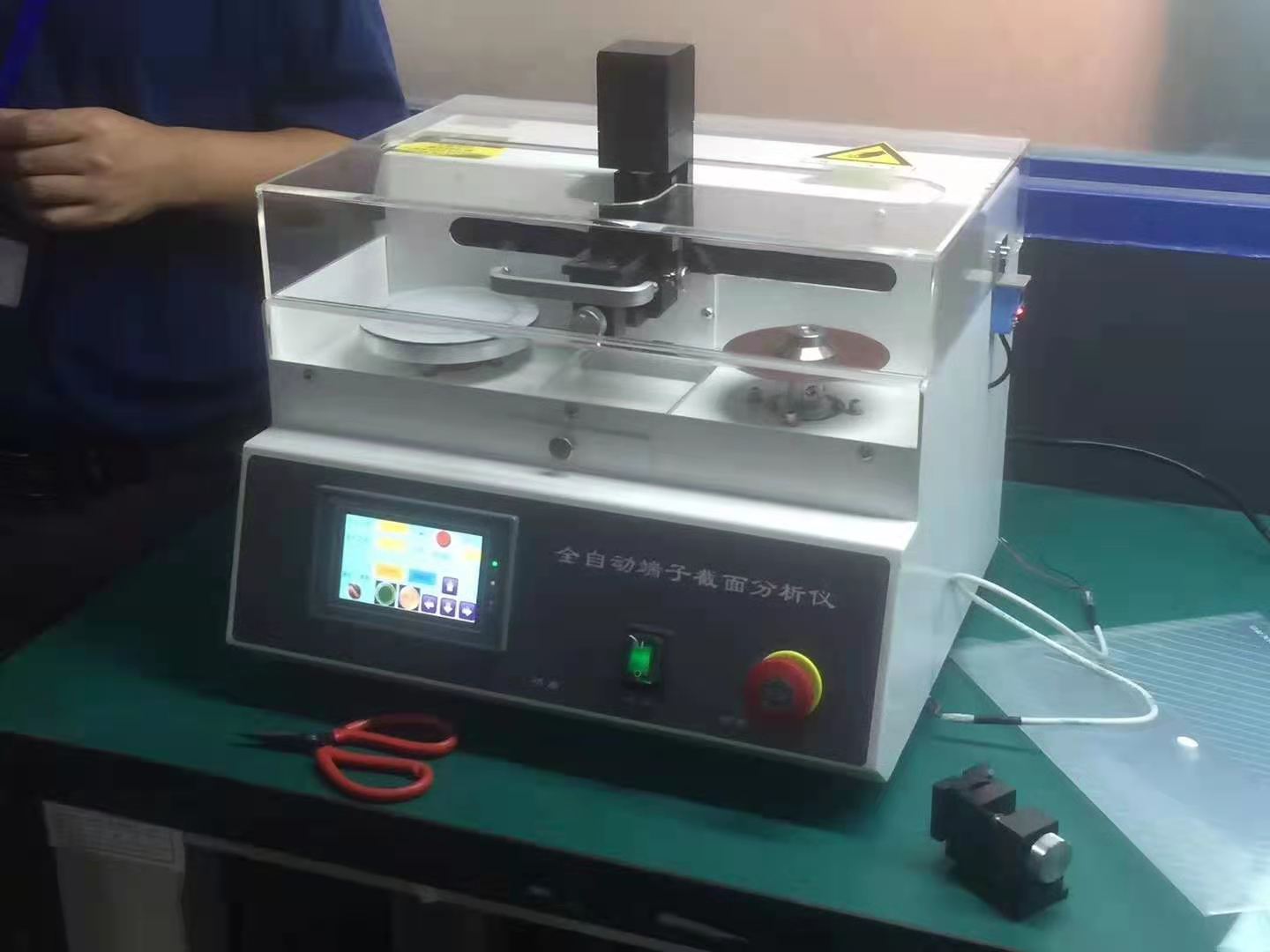

2. Máquina profesional para cortar, desbastar y pulir mazos de cables (modelo totalmente automático)

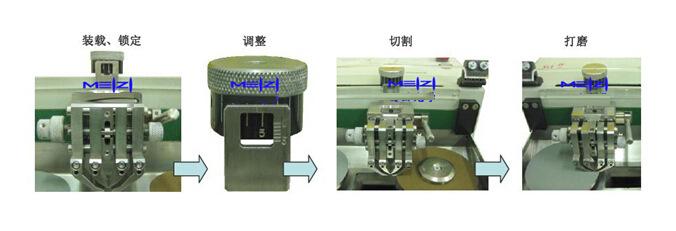

El tipo integrado de corte y rectificado de terminales de mazos de cables profesional desarrollado por la empresa es adecuado para terminales de mazos de cables grandes, medianos y pequeños. El corte de precisión del terminal se puede ajustar en 0,01 mm hacia arriba y hacia abajo, y se puede cortar cualquier parte del terminal. Se utiliza la hoja de corte especial para terminales ultradelgados para cortar la estructura material interna del terminal sin dañarlo. Otras empresas utilizan tijeras para cortar la estructura interna del terminal, lo que hace que la detección sea inútil.

3. El accesorio terminal se puede usar para terminales de varios tamaños.

La pinza recién desarrollada puede sujetar varios tipos de terminales. No tiene que preocuparse de que los dientes del cable se deformen o de que el cable salga volando durante el lijado. No se requieren habilidades especiales, cualquiera puede operarla fácilmente. La pinza estándar adjunta puede adaptarse a cables AWG8 ~ AWG26. Pinza para cables finos

(AWG26 ~ AWG36) Se pueden agregar fijaciones especiales para muestras de solidificación de resina (diámetro máximo de sujeción Ø40 mm). Otros tamaños de fijación se pueden personalizar según las necesidades del cliente.

4. El software profesional de análisis de terminales de arneses de cableado puede analizar la relación de compresión, el área, C/H, C/W y otros datos.

La magnificación es de 20 veces a un máximo de 500 veces. Incluso los cables muy finos que superan el AWG30 se pueden mostrar claramente. Además, se ha desarrollado un nuevo software para analizar terminales de arneses de cableado profesionales. La relación de compresión, el área, C/H, C/W, etc. se pueden medir e identificar instantáneamente.

5. El software desarrollado por nuestra empresa puede guardar e imprimir los resultados de la medición en forma de informe.
Se pueden transferir diversos datos medidos, como la relación de compresión del núcleo del alambre, etc., a archivos de Excel y Word, junto con gráficos nítidos de la sección transversal. Se pueden generar fácilmente informes de evaluación complejos.

4. Instrucciones de configuración

1. Estación de corte de terminales 2. Estación de rectificado de terminales
3. Lámina de corte específica para terminal 4. Papel de lija específico para terminal
5. Montaje especial de terminal 6. Lente para análisis microscópico de terminales
7. Banco de trabajo móvil terminal 8.5 millones Cámara industrial HD
9. Dispositivo de iluminación LED 10. Líquido anticorrosivo especial para terminales de arnés de cableado
11. Software de análisis terminal profesional 12. Regla de calibración estándar
13. Caja de aleación de aluminio 14. Varilla limpiadora de terminales

5. Requisitos técnicos del analizador de sección transversal de terminales
Con el rápido desarrollo de la industria automotriz, la tecnología de análisis transversal de mazos de cables de bajo voltaje para automóviles se ha vuelto muy importante, y diversas industrias han ido planteando gradualmente requisitos más altos para la tecnología de terminales. Sistema de análisis transversal de terminales de conectores.

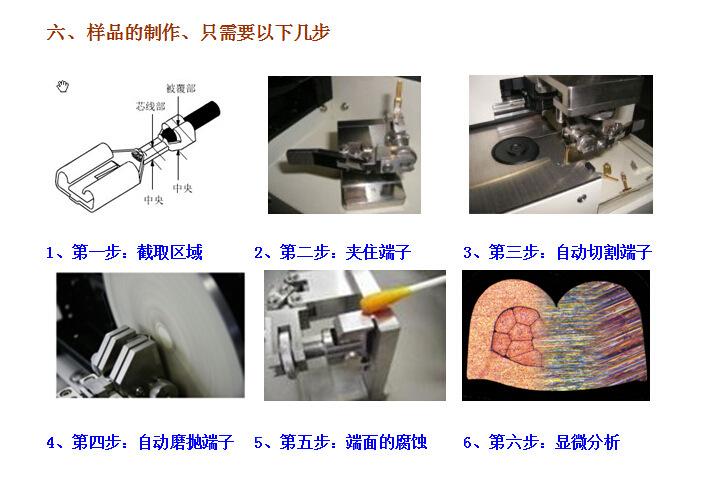

El analizador de sección de terminal desarrollado por la empresa es un instrumento necesario para los fabricantes de mazos de cables de automóviles para verificar si la forma de crimpado del terminal está calificada. El proceso de la forma de crimpado del terminal: corte transversal del terminal, lijado de la sección, limpieza de la sección y corrosión para eliminar la capa de óxido, fotografía y muestreo, y análisis de la imagen gráfica a través de software.

¡Los siguientes son los requisitos de la norma nacional para la tecnología de análisis de sección transversal de mazos de cables de bajo voltaje automotrices y la tecnología de análisis de sección transversal de terminales de conexión engarzados!

1. El tamaño del manojo de cables debe cumplir los siguientes requisitos:
La longitud del cable principal y la carcasa protectora no deben ser inferiores a 100 mm y deben ser un múltiplo de 10. Por ejemplo: 100 mm, 110 mm, 120 mm.
2. La longitud de la línea de rama del sistema de análisis de la rodaja terminal no debe ser inferior a 30 mm.
3. La distancia entre los contactos y los puntos de ramificación no debe ser inferior a 20 mm.
4. Cuando se deba instalar un manguito aislante en la conexión entre el cable y el terminal, la longitud del manguito aislante no será inferior a 20 mm.
5. La conexión entre el terminal y el cable debe ser crimpada. La conexión debe cumplir los siguientes requisitos:
6. Los terminales deben presionarse contra el conductor y la capa aislante, respectivamente. El conductor no debe romperse y la capa aislante no debe presionarse contra la parte de crimpado del conductor. El carro conductor del cable se puede ver en el área a que se muestra en la Figura 2. Analizador metalográfico de sección transversal del mazo de cables, pero no debe impedir el enchufado.
7. Análisis transversal del terminal crimpado del mazo de cables automotriz después de que la parte de crimpado de la capa aislante haya sido sometida a no menos de 3 ciclos de pruebas de flexión. La capa aislante todavía es visible en el área b que se muestra en la Figura 2.
8. La sección transversal del terminal y el punto de crimpado del cable utilizando el método de crimpado debe cumplir con los requisitos del Apéndice A. Sistema de análisis metalográfico de conectores.
9. La inspección transversal del engarzado del terminal y el conductor, así como de las uniones engarzadas, se realizará según el siguiente método.
10. Preparación del equipo de prueba de terminales de cableado de muestra: Después de cortar la muestra como se muestra en la Figura 7 (evitando las nervaduras de refuerzo de la terminal), tome un lado como muestra, aplane la sección transversal y realice un tratamiento de corrosión química hasta que pueda ser probada: observe la sección transversal de la muestra preparada bajo un microscopio y verifíquela de acuerdo con los requisitos del Apéndice A.

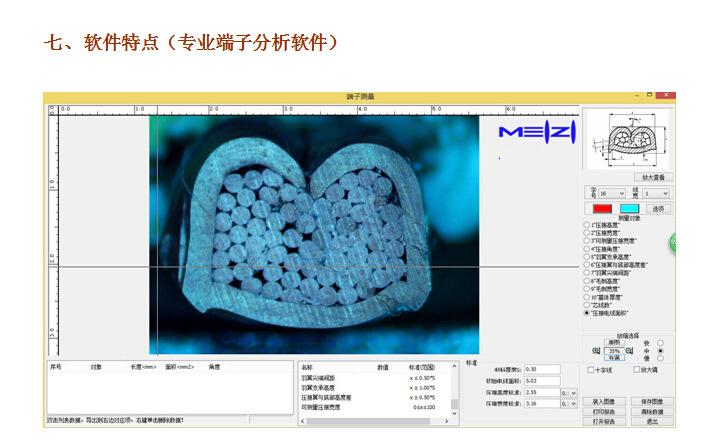

El software de análisis terminal ha realizado grandes mejoras en la medición y la generación de informes, con las siguientes características:
1. La medición es más rápida y conveniente que antes. Todo el proceso de medición se divide en 12 elementos: C/H, C/W, C/R, núcleo del cable y medición de ángulo, que cumplen con los estándares internacionales como Volkswagen y General. Los datos saldrán inmediatamente con solo hacer clic en el ratón (identificación y análisis automático de datos).
2. El informe es más profesional y completo que antes, utilizando el último sistema de detección de terminales de Alemania y Japón. Después de implantar este sistema en el software, nuestra empresa simplificó la operación del software de análisis de terminales, pero fortaleció las funciones, facilitando a los usuarios comenzar.
Además de las características anteriores, el software también mantiene sus características originales, como la conversión a múltiples idiomas, la conversión automática de informes en chino e inglés, la medición de la altura de la rebaba, la medición del grosor del material, la medición de la excentricidad, etc.
