Actuador de válvula de carrera angular Bell LQ10-1 actuador eléctrico LQ

Introducción

El actuador eléctrico de carrera angular LQ se utiliza con válvulas para formar válvulas eléctricas, que se utilizan para controlar la apertura y el cierre de las válvulas. Los operadores pueden controlar las válvulas de forma remota en la sala de control u operarlas manualmente en el sitio. Este producto se utiliza ampliamente en suministro y drenaje de agua, calefacción, centrales eléctricas, alimentos químicos, textiles, fabricación de papel, productos farmacéuticos, barcos, acero, carbón y otros proyectos que utilizan válvulas de tubería.

Dispositivo eléctrico de válvula de carrera angular LQ10, actuador eléctrico de carrera angular de válvula LQ, características del actuador eléctrico LQ:

Tamaño pequeño, peso ligero, la transmisión principal adopta un engranaje recto de primera etapa y una reducción planetaria 2K-H de primera etapa, alta resistencia, estructura compacta. El lubricante utiliza una resina especial para reducción.

Está equipado con mecanismo de control de carrera, mecanismo de control de par, mecanismo de indicación de apertura y mecanismo manual, etc., con funciones completas y rendimiento confiable.

El interruptor manual-eléctrico es completamente automático y no hay manija de interruptor, por lo que los usuarios no tienen que preocuparse por errores de operación debido a olvidar mover la manija.

Hay dos puertos de entrada de cable.

Los engranajes están hechos de materiales de alta resistencia y son tratados térmicamente para asegurar una alta resistencia. Toda la máquina está sellada y puede usarse en exteriores.

Recomendamos al usuario un tamaño de conexión de válvula (estándar de nuestra empresa). En casos especiales, también podemos producir según el tamaño de válvula del usuario.

Fácil de instalar, ajustar y mantener.

Los productos cumplen con las normas nacionales relevantes.

estructura:

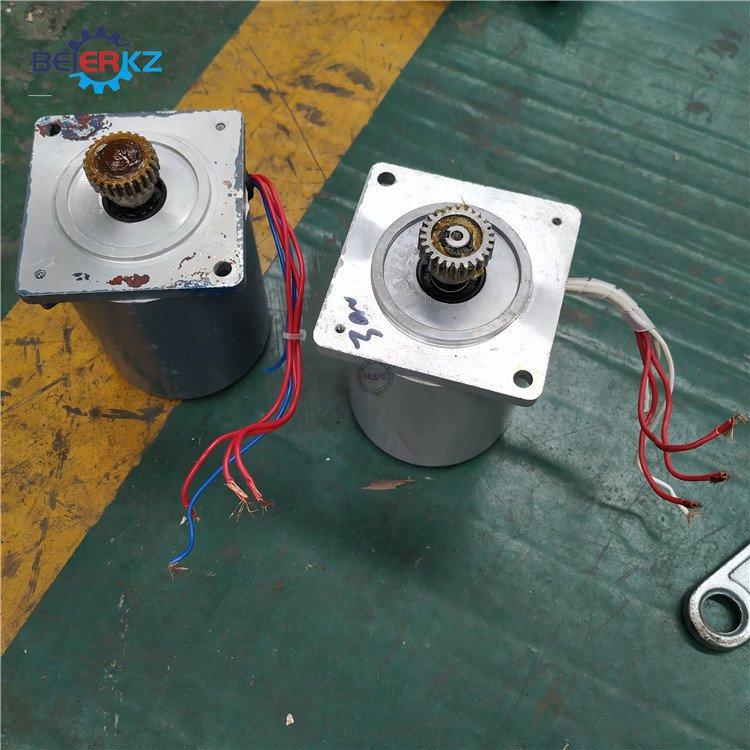

Motor: Motor específico para válvulas, tiempo de funcionamiento nominal 10 minutos.

Transmisión principal: engranaje recto de una etapa y reductor planetario 2K-H de una etapa.

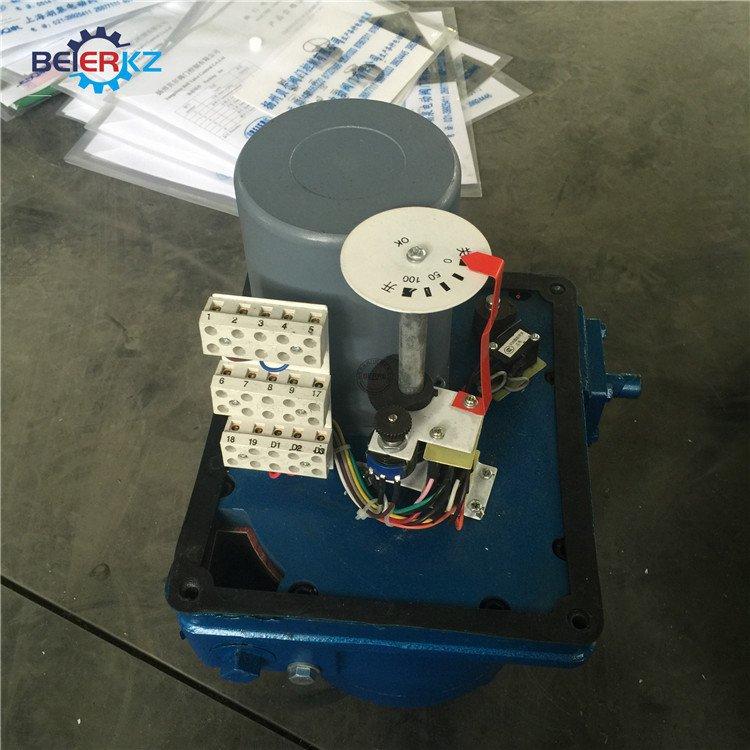

Mecanismo de control de recorrido: adopta mecanismo de leva, la leva está sincronizada con el eje de salida, y se establecen dos microinterruptores en la dirección de apertura y la dirección de cierre, uno controla la fuente de alimentación del motor y el otro enciende la luz indicadora.

Mecanismo de control de torque: adopta estructura de chorro axial de tornillo sin fin, con resorte de mariposa instalado en el eje del tornillo sin fin, el chorro axial del tornillo sin fin se convierte en la rotación del eje de levas a través de la manivela, y luego la leva se utiliza para activar el microinterruptor. El torque de salida del producto ha sido ajustado antes de salir de fábrica, y los usuarios no deben ajustar la leva a voluntad en circunstancias normales.

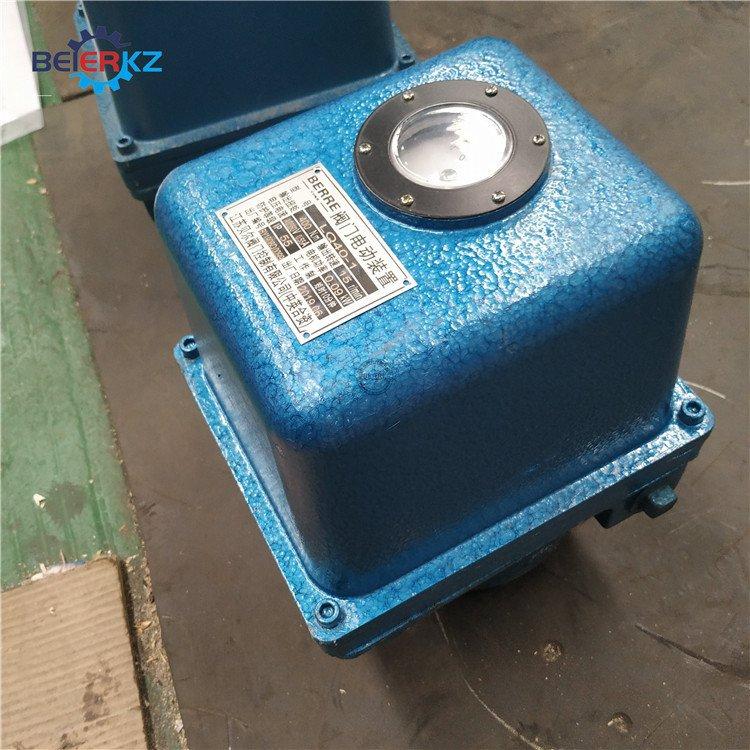

Estructura indicadora de apertura: utilizada para indicar el grado de apertura de la válvula en el sitio. Se instala un dial en la parte superior del árbol de levas en el mecanismo de control de carrera. La ventana de observación es grande, la indicación es llamativa y es fácil de observar.

Conmutación manual-eléctrica: estructura de conmutación totalmente automática, sin manija de conmutación.

Los productos de motor actuador eléctrico de carrera angular LQ son pequeños en tamaño, ligeros en peso y la superficie está rociada con una excelente calidad de apariencia.

Características básicas:

1. Todas las piezas de la carcasa se fabrican mediante fundición a presión de aluminio y mecanizado de precisión, y la calidad de las piezas clave es estable

2. El producto es de tamaño pequeño, ligero y la superficie está rociada con una excelente calidad de apariencia.

3. El ajuste de la posición del terminal de control de carrera y el ajuste del interruptor de par son convenientes y pueden garantizar un control fiable.

4. Las piezas de transmisión son de alta precisión, y cada parte giratoria adopta rodamientos de bolas, por lo que toda la máquina tiene alta eficiencia y bajo nivel de ruido.

5. El eje de salida es accionado por un par de engranajes sinfín. Puede autobloquearse en cualquier posición.

6. Con mecanismo de límite mecánico de terminal de válvula ajustable

7. El mecanismo de conmutación manual/eléctrico es de tipo semiautomático con prioridad eléctrica para garantizar un funcionamiento seguro y confiable.

8. Rendimiento ideal en exteriores

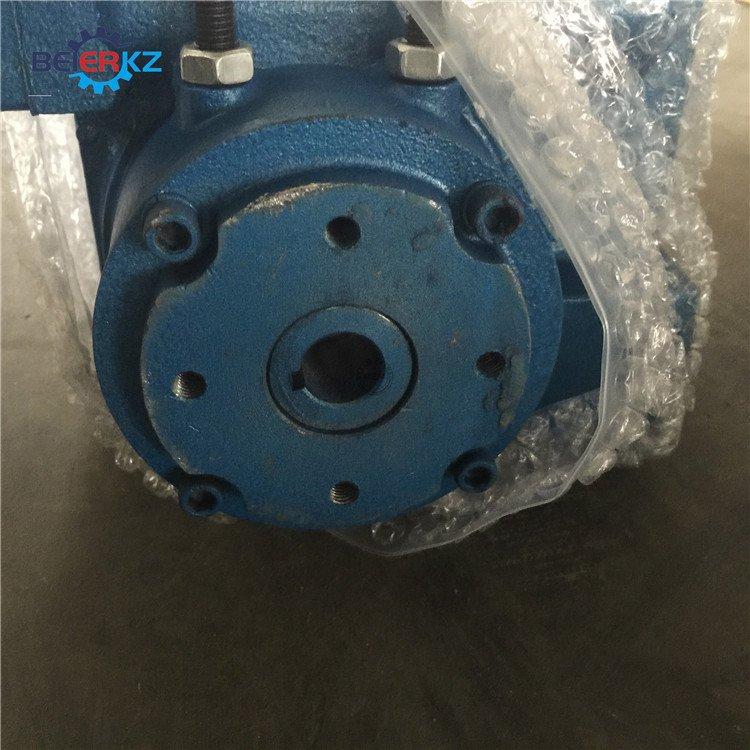

9. Varios tipos de conexión de brida, conector de vástago de válvula incorporado en el eje de salida, fácil instalación y desmontaje del producto

El actuador eléctrico de carrera angular LQ está equipado con un motor y un volante manual, que pueden operarse eléctrica y manualmente, y está equipado con un control de carrera y un mecanismo limitador de par. El motor, los bloques de terminales, los mecanismos de control de carrera y par están ubicados en una cubierta de aleación de aluminio sobre el cuerpo de la caja. La cubierta de la caja se puede abrir para facilitar el cableado, la depuración, el mantenimiento y otros trabajos. El diseño de la estructura de engranajes planetarios permite que el actuador LQ logre el cambio automático entre la operación eléctrica y manual, sin un embrague o manija de conmutación.

Accesorios funcionales opcionales:

1. Salida de señal de retroalimentación de posición de válvula de 4-20 mA

2. Agregar módulo eléctrico con función de ajuste automático

3. Agregar interruptores de límite para proporcionar contactos auxiliares pasivos para el control

4. Realizar control general, con función de conversión de control in situ/remoto y funciones de control de apertura, cierre y parada in situ

5. Elemento de protección térmica del motor incorporado

6. Calentador de espacio incorporado en la cámara de control eléctrico

7. Control del ángulo del eje de salida mayor o menor que 90°

8. Otros requisitos de función especial (pedido especial)
