WDW-100Máquina de ensayos universal electrónica controlada por microcomputadora (tipo suelo)
Las máquinas de ensayo universales electrónicas controladas por microcomputadora serie WDW se fabrican según GB/T2611-2007 "Requisitos Técnicos Generales para Máquinas de Ensayo" y GB/T16491-2008 "Máquinas de Ensayo Universales Electrónicas". La computadora controla completamente de forma automática el ascenso, descenso, ensayo, parada, etc. del equipo. El equipo tiene una apariencia hermosa, fácil operación, rendimiento estable y fiable.
Esta serie de productos se utiliza principalmente para pruebas de propiedades mecánicas de tracción, compresión, pelado, cizalladura, pelado, desgarro y flexión de materiales metálicos y no metálicos. Se utilizan ampliamente en las industrias aeroespacial, petroquímica, fabricación de maquinaria, plásticos y caucho, materiales de construcción cerámicos, materiales metálicos, ingeniería de la construcción y otras industrias, así como en colegios y universidades, instituciones de investigación científica, supervisión técnica, estaciones de inspección de calidad y otros departamentos.

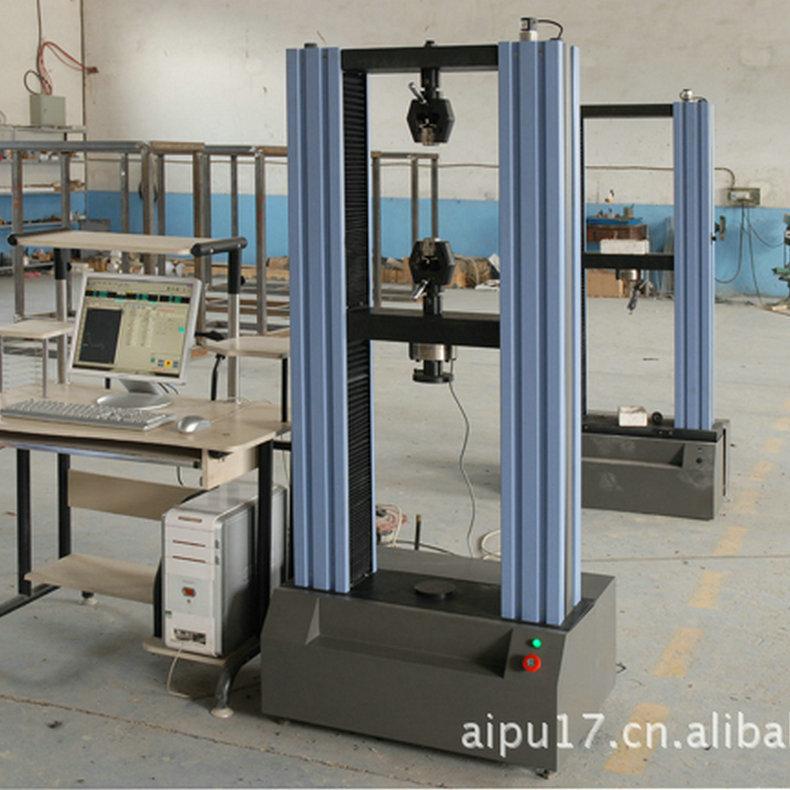

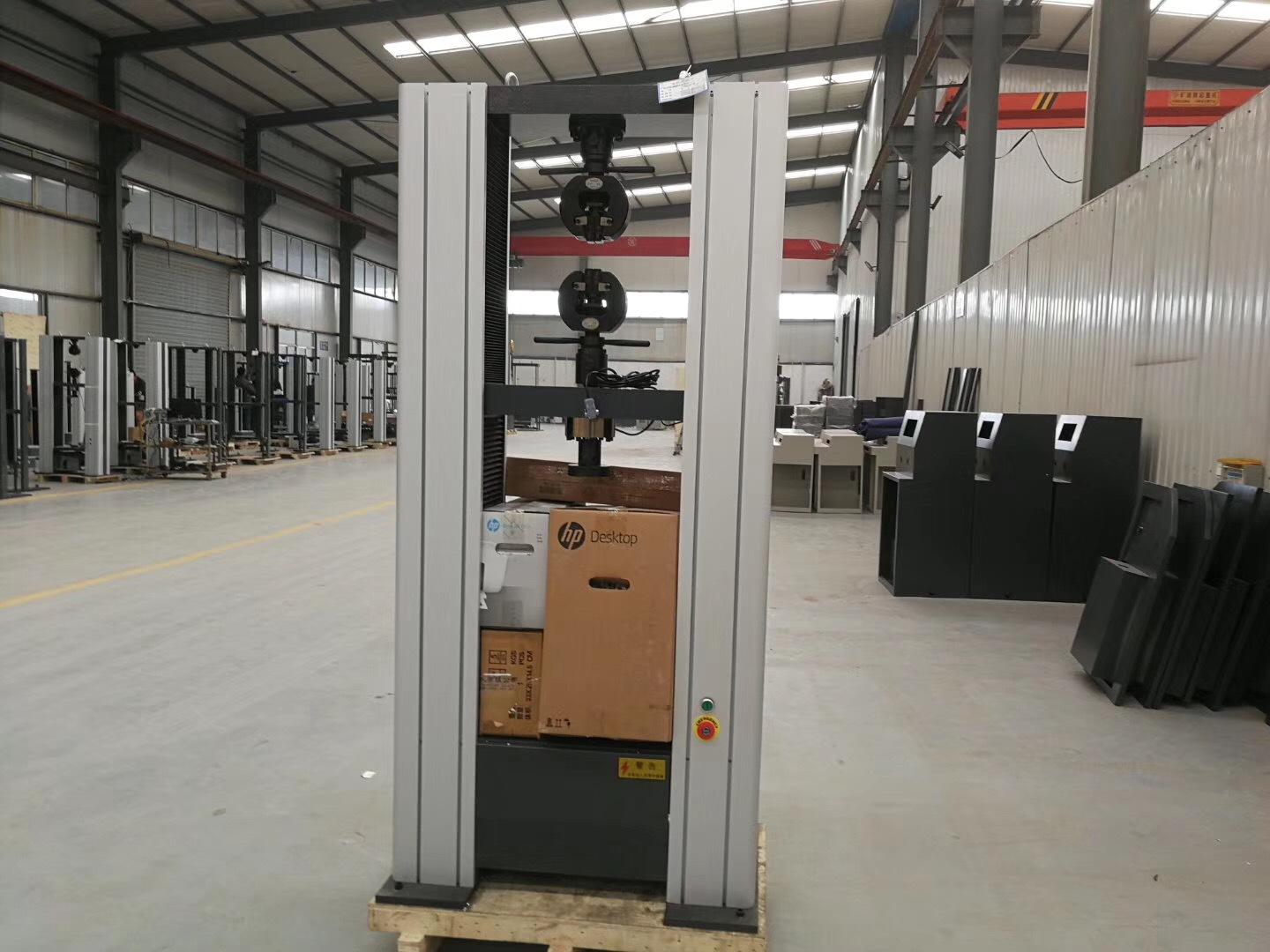

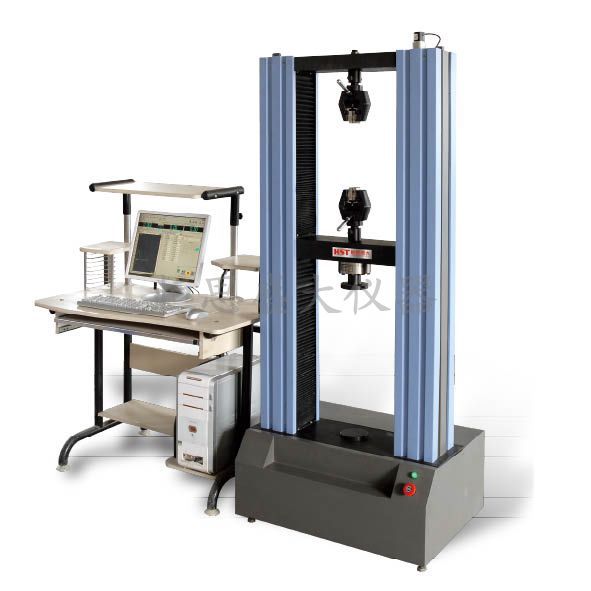

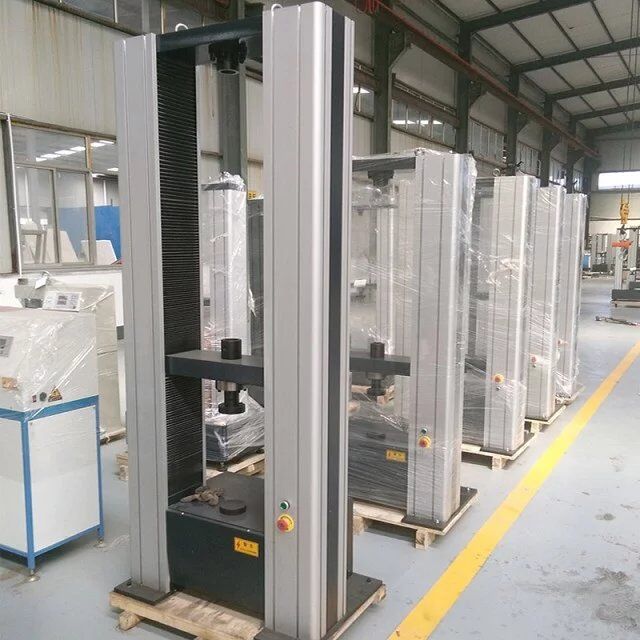

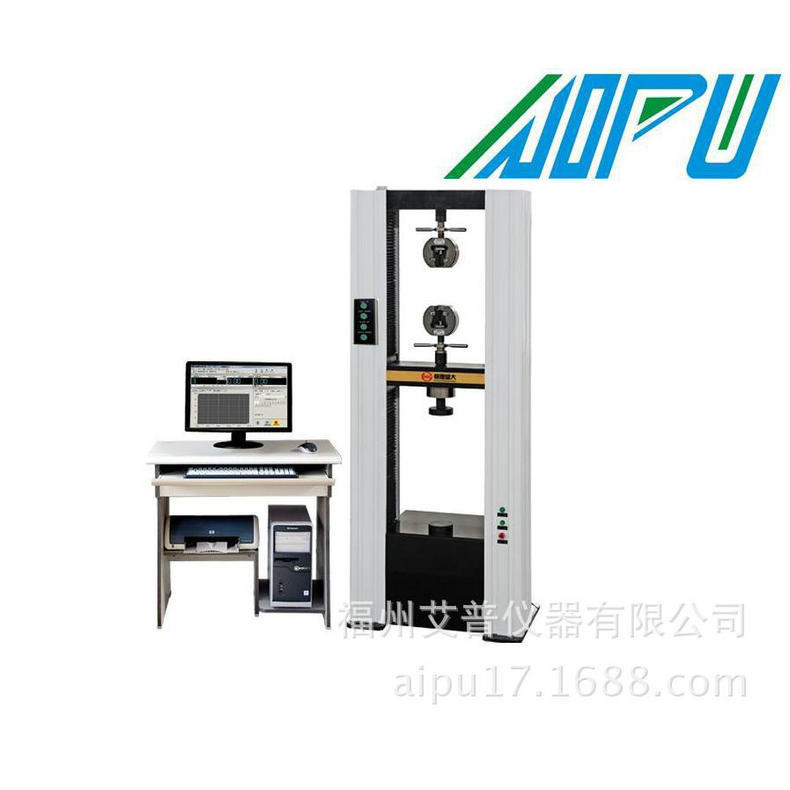

1. Imágenes
2. Parámetros del producto:
|
modelo |
WDW-100 |
|
Fuerza máxima de prueba（kN） |
100 |
|
Nivel de precisión |
1clase |
|
Rango de medición de fuerza de prueba |
2%-100% |
|
Error relativo de indicación de la fuerza de prueba |
＜±1% |
|
Resolución de fuerza de pruebaTasa |
máximoexperimental1/300000 |
|
Rango de medición de deformación |
2%-100% |
|
Error relativo del valor de indicación de deformación |
＜±1% |
|
Resolución de deformaciónTasa |
Deformación máxima1/300000 |
|
Error relativo de indicación de desplazamiento |
＜±1% |
|
Resolución de desplazamiento(mm) |
0.001 |
|
rango de velocidad |
0.01mm/min ~ 500mm/minRegulación de velocidad continua |
|
estirarviaje（mm） |
650 |
|
Espacio comprimido (mm） |
650 |
|
Ancho de prueba（mm） |
450 |
|
Puede equiparse con fijación. |
Tensión, compresión, flexión, cortante, etc. |
|
Tamaño del host (mm） |
868*580*1836 |
|
ServoPotencia del motor(kilovatios） |
1,75 |
|
peso bruto(kilogramo） |
500 |
tres,sistemaConfiguración del sistema:
|
número de serie |
nombre del proyecto |
Fabricante y especificaciones |
cantidad |
|
1 |
marco de host |
Tipo portal, estructura de doble espacio |
1torre |
|
2 |
Sistema de motor y accionamiento |
servomotor |
1colocar |
|
3 |
Sistema de reducción |
Correa dentada síncrona |
1colocar |
|
4 |
Par de husillos de bolas |
Husillo de bolas de alta precisión |
2colocar |
|
5 |
celda de carga |
100 kN |
1Solo |
|
6 |
computadora |
LenovoMarca comercial |
1torre |
|
7 |
impresora |
Impresoras de inyección de tinta |
1torre |
|
8 |
Software y sistema de control |
|
1colocar |
|
9 |
Herramientas aleatorias, archivos aleatorios |
Manual de instrucciones, manual de instalación, etc. |
1colocar |
|
10 |
Mordazas de tracción tipo cuña |
Mandíbulas planas:0-7, 7-14, 14-20mm (elija dos especificaciones cualesquiera) |
Opcional1colocar |
|
Mandíbulas redondas:Φ4-9, Φ9-14, Φ14-20mm (elija dos especificaciones cualesquiera) |
|||
|
11 |
Accesorio de compresión |
Diámetro de la placa de presión:φ100 mm |
1colocar |
|
12 |
Otros accesorios |
Doblado, cizallamiento, pelado, etc. |
(opcional) |
|
13 |
Extensómetro |
|
(opcional) |
4. Características de rendimiento del producto:
- Puesta a cero automática: Después de que comienza la prueba, el sistema se reinicia automáticamente a cero;
- Calibración automática: El sistema puede calibrar automáticamente la precisión de la indicación;
- Retorno automático: Después del experimento, el haz regresa automáticamente a la posición inicial;
- Cambio automático (al seleccionar la medición de paso): cambia automáticamente al rango apropiado según el tamaño de la carga para garantizar la precisión de los datos de medición;
- Cambio automático de velocidad: Durante la prueba, la velocidad del travesaño móvil puede cambiarse automáticamente según el programa preestablecido o manualmente;
- Guardado automático: adoptando el modo de gestión de base de datos, una vez finalizada la prueba, los datos de prueba y las curvas se guardan automáticamente;
- Cálculo automático: Al final de la prueba, se calculan automáticamente el módulo elástico, la resistencia a la fluencia, el esfuerzo de elongación no proporcional, etc. (diferentes métodos de prueba darán como resultado diferentes datos de análisis). El análisis se puede realizar automáticamente, y los resultados del análisis se pueden corregir manualmente para mejorar la precisión del análisis.
- Modo de visualización: los datos y las curvas se muestran dinámicamente junto con el proceso de prueba;
- Comparación de resultados: Se pueden superponer, reproducir, amplificar y presentar curvas de prueba múltiples en diferentes colores para comparar un grupo de muestras;
- Selección de curvas: Puede seleccionar curvas de esfuerzo-deformación, fuerza-desplazamiento, fuerza-tiempo, desplazamiento-tiempo y otras para visualización e impresión según sea necesario; puede cambiar las observaciones en cualquier momento, acercar y alejar arbitrariamente, moverse horizontal o verticalmente, y muestrear a alta velocidad en tiempo real;
- Prueba por lotes: para muestras con los mismos parámetros, se pueden completar secuencialmente después de configurarse una vez;
- Estándares de prueba: Integra cerca de 40 estándares nacionales o métodos de prueba para satisfacer las necesidades de prueba multifacéticas de los clientes;
- Consulta de datos: se pueden consultar datos de prueba históricos. Solo ingrese ciertas condiciones y los datos de prueba se encontrarán inmediatamente.
- Proceso de prueba: El proceso de prueba, la medición, la visualización, el análisis, etc. son todos completados por PC;
- Informe de prueba: El informe se puede preparar en el formato requerido por el usuario y se pueden imprimir datos por lotes;
- Protección límite: Tiene dos niveles de protección límite, mecánico y controlado por programa;
- Protección contra sobrecarga: Cuando la carga excede el 3-5% del valor máximo de cada marcha, se detendrá automáticamente;
- Otras protecciones: Sobrecarga, sobrecorriente, sobretensión, límite superior e inferior de desplazamiento y funciones de protección de parada de emergencia.
5. Descripción de las principales funciones y características del software
El software de medición y control se utiliza para máquinas de prueba universales electrónicas controladas por microcomputadora para realizar diversas pruebas de metales y no metales (como tableros artificiales, etc.) y completar diversas funciones como medición y visualización en tiempo real, control y procesamiento de datos en tiempo real y salida de resultados de acuerdo con los estándares pertinentes.
(1)Diferentes niveles de gestión de autoridad, los operadores en diferentes niveles tienen diferentes autoridades operativas, y los menús operables también son diferentes, lo que hace la operación simple, conveniente y rápida para los operadores ordinarios, y protege eficazmente el sistema;
(2)Medición y visualización en tiempo real de la fuerza de prueba, valor pico, desplazamiento, deformación y otras señales;Win2000、WinXPesperarNuevo TestamentoAdquisición y control en tiempo real bajo la plataforma modelo; y lograr una temporización precisa y un muestreo de alta velocidad;
(3)Carga alcanzada-Deformación, carga-Visualización en pantalla en tiempo real de varias curvas de prueba como desplazamiento, que se pueden cambiar y observar en cualquier momento, y la ampliación y reducción de las curvas son muy convenientes;
(4)El almacenamiento de la computadora, la configuración, la carga y otras funciones de los parámetros de prueba, el ajuste a cero, la calibración y otras operaciones se realizan todas desde el software. Cada parámetro se puede almacenar y cargar fácilmente, de modo que cuando un host está equipado con múltiples sensores, se puede cambiar fácilmente, y no hay límite en el número.
(5)Admite el modo de control de desplazamiento a velocidad constante y proporciona curvas de referencia estándar cuando los operadores senior depuran parámetros, para que los usuarios puedan observar realmente el impacto de varios parámetros en los resultados.
(6)Los datos se analizan mediante interacción persona-ordenador. El método de procesamiento cumple con el ampliamente utilizadoGB/T 228-2010De acuerdo con los requisitos del "Método de ensayo de tracción a temperatura ambiente para materiales metálicos", se pueden calcular automáticamente diversos parámetros de rendimiento, como el módulo elástico, el límite elástico y la resistencia a la extensión no proporcional especificada. El proceso de análisis también puede intervenirse manualmente para mejorar su precisión; también se pueden realizar otros procesos de datos según las normas proporcionadas por el usuario.
(7)Los datos de prueba se almacenan en archivos de texto para facilitar la consulta del usuario y el reprocesamiento de los datos de prueba utilizando cualquier software común comercial de informes y procesamiento de textos, y para facilitar la transmisión de datos a través de Internet;
(8)Puede registrar y guardar la curva de datos de todo el proceso de prueba, y tiene la función de demostración para realizar la reproducción de la curva de prueba. También puede realizar la superposición y comparación de curvas para facilitar el análisis comparativo;
(9)El informe de prueba se puede imprimir en el formato requerido por el usuario. El usuario puede elegir la información básica de salida del informe y los resultados de la prueba y el contenido de la curva de prueba para satisfacer diversas necesidades;
(10)Realiza puesta a cero digital y calibración automática de la fuerza de prueba y la deformación, lo que facilita la operación y mejora la fiabilidad de la máquina. Varios ajustes del sistema de parámetros se almacenan en forma de archivos para facilitar su almacenamiento y recuperación;
(11)Se puede aplicar aWindows 98、Win2000、WinXPVarios sistemas operativos como control de proceso de prueba, cambio de velocidad de movimiento del haz, entrada de parámetros y otras operaciones se pueden completar con teclado y ratón, lo cual es conveniente y rápido de usar;
(12)Puede identificar y soportar automáticamente el control jog externo, lo que hace muy conveniente sujetar la muestra;
(13)Tiene protección contra sobrecarga y función de apagado automático, y puede determinar automáticamente si la muestra está rota y apagarse automáticamente. Las funciones de software anteriores pueden aumentarse, disminuirse o ajustarse según los diferentes requisitos del usuario.
seis.Software e interfaz de software:
(1) El software puede presentar un sistema de ventanas chino consistente con el estilo de Windows en la interfaz de usuario del sistema Windows.
