Vendo 19305 Taiwán Zhimao Chroma 19305 componentes de bobinado probador de pulsos original
Precio por pieza incluyendo entrega a México
Cantidad
Producto seleccionado
Especificaciones del producto
Origen
Taiwan
Modelo
19305
Rango de medición
200MHz
Precisión de la medición
See description
Uso del producto
Professional use
Origen
Taiwan
Modelo
19305
Rango de medición
200MHz
Precisión de la medición
See description
Uso del producto
Professional use
Origen
Taiwan
Modelo
19305
Rango de medición
200MHz
Precisión de la medición
See description
Uso del producto
Professional use
Detalles del producto
El texto en las imágenes se puede traducir

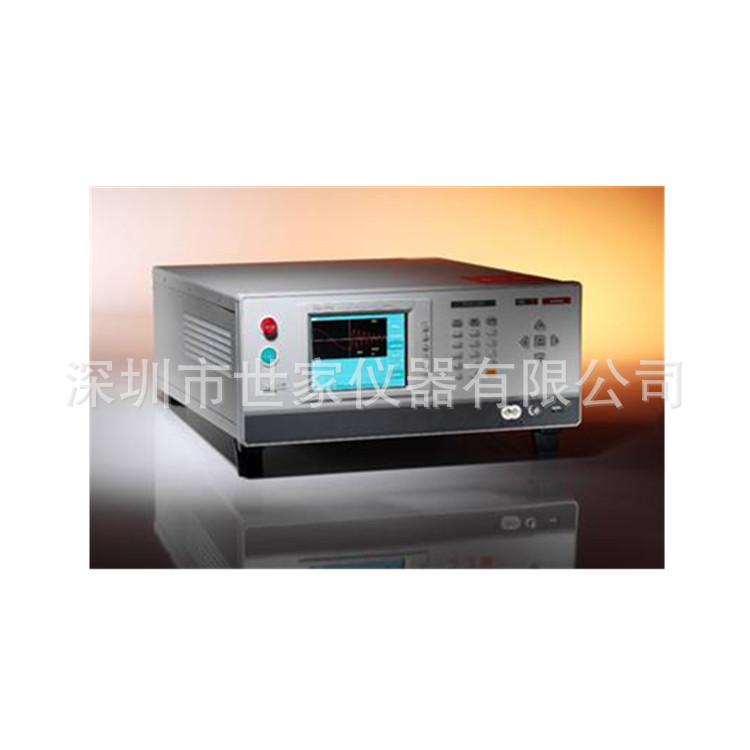

Chroma 19305 Probador de Impulso de Componentes Bobinados

Características principales:
  • Prueba de pulso alta tasa de muestreo (200MHz)
  • prueba de pulso programable de 6kV
  • Análisis de tensión de ruptura
  • Pruebas de alta velocidad
  • Prueba de escaneo de 10 canales de una sola máquina (19305-10)
  • Accesorio de escaneo externo de alto voltaje opcional (máx. 40 canales)
  • Interfaz de usuario en chino tradicional/chino simplificado/inglés
  • Función de almacenamiento de forma de onda USB y captura de pantalla
  • Pantalla gráfica a color
  • Interfaz LAN estándar, USB, RS232

La serie Chroma 19305 es un probador de impulsos para componentes de bobinado. La serie incluye 19305 de un canal y 19305-10 de 10 canales de salida. Tiene un alto voltaje de impulso de 6kV y una alta velocidad de muestreo de 200MHz para mejorar la capacidad de detección de descarga. Puede probar productos con una inductancia de 10uH o superior. Tiene comparación de área de forma de onda, comparación de diferencia de área de forma de onda, flutter total (Flutter) de forma de onda y diferencial de segundo orden (Laplaciano) de forma de onda y otros métodos de juicio, que pueden detectar eficazmente el autoaislamiento deficiente de la bobina.

La inspección de producción de componentes de bobinado incluye características eléctricas y pruebas de tensión de soporte de seguridad eléctrica. El aislamiento deficiente de la propia bobina suele ser la causa raíz del cortocircuito entre capas, el cortocircuito entre líneas y el cortocircuito entre pines en el entorno de uso de la bobina. La causa puede deberse a un diseño inicial deficiente, un procesamiento deficiente o el deterioro de los materiales aislantes, por lo que es necesario añadir la prueba de cortocircuito entre capas de la bobina.

La llamada "prueba de pulso de componentes de bobinado" consiste básicamente en aplicar un pulso de voltaje "no destructivo", de alta velocidad y baja energía al objeto a probar, y luego analizar/comparar las formas de onda equivalentes de objetos buenos y malos para determinar si son buenos o malos. La función principal de la prueba de pulso de componentes de bobinado es encontrar varios defectos potenciales en los componentes de bobinado en una etapa temprana, tales como: cortocircuitos entre capas, e incluso descargas parciales difíciles de detectar.

La serie Chroma 19305 está diseñada para pruebas de componentes de bobinado. Utiliza un capacitor diminuto (baja energía de prueba) cargado con alto voltaje para formar resonancia paralela RLC con la bobina a probar. A través de tecnología de muestreo de alta velocidad y análisis de procesamiento avanzado, los defectos de aislamiento y la descarga parcial de la propia bobina pueden detectarse a partir de la forma de onda de decaimiento de la resonancia. Proporciona pruebas de cortocircuito entre capas para productos de bobinado como transformadores e inductores, de modo que los fabricantes y usuarios de componentes de bobinado no solo pueden tener una calidad de prueba confiable durante la verificación de calidad, sino también controlar mejor la calidad del producto.

Chroma 19305-10 proporciona aplicaciones de escaneo multicanal (hasta 10 canales) para las necesidades de prueba en la línea de producción. Una sola máquina con 10 canales puede realizar múltiples pruebas de escaneo a la vez, ahorrando tiempo de prueba y costos laborales.

Cuatro modos de juicio de forma de onda

  • Comparación de Área de Forma de Onda (Tamaño de Área)
  • Comparación de diferencia de área de forma de onda (Área Diferencial)
  • Valor de Flutter
  • La derivada diferencial de segundo orden de la forma de onda (Valor Laplaciano)
