Módulo de control del actuador de válvula eléctrica Bell PK-3D-J PK-3C-J

uno.Módulo de control del actuador de válvula eléctrica PK-3D-J PK-3C-JFunciones principales del producto

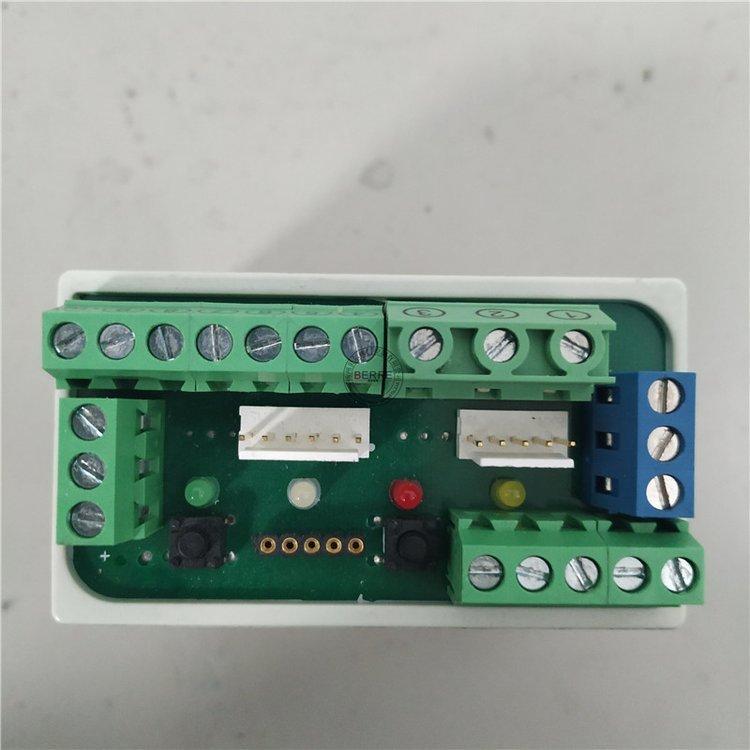

El módulo de control de válvula PK-3D-J/PT-3D-J (módulo de dispositivo eléctrico, módulo de control de actuador eléctrico, módulo de control de actuador eléctrico) utiliza CA trifásica de 380 V como fuente de alimentación, acepta señal D~20 mA del sistema PLC, DCS u otro operador, controla el actuador para conmutar y constituye un actuador eléctrico totalmente electrónico. El módulo de control PT-3D-J adopta un circuito integrado híbrido avanzado, incluyendo función de protección completa.

dos,Módulo de control del actuador de válvula eléctrica PK-3D-J PK-3C-JResumen de las principales características técnicas:

La identificación de secuencia y la protección son módulos utilizados en el tipo general de dispositivo eléctrico.

1. Se puede realizar el control remoto y se puede realizar el control de la fuente de alimentación de 4-24 V CC.

2. Se puede lograr control de dos líneas;

3. Encendido con señal, encendido con señal apagado; Apagado con señal, sin señal

4. Realizar control PLC sobre dispositivos eléctricos.

tresMódulo de control del actuador de válvula eléctrica PK-3D-J PK-3C-JSus características se detallan de la siguiente manera:

1. Rango de voltaje de entrada: AC340V～420V.

2. Tanto el sistema trifásico de tres hilos como el sistema trifásico de cuatro hilos son aplicables.

3. Puede corregir automáticamente la secuencia de fases del suministro de energía trifásica y realizar correctamente el control de apertura y cierre de la válvula. El usuario puede conectar el suministro de energía trifásica del actuador eléctrico a voluntad.

4. Las señales de entrada/salida están todas aisladas fotoeléctricamente (pueden soportar una tensión de sobretensión de 2000 V).

5. Retroalimentación de posición señal 4~20mA resistencia de carga: 50Ω~700Ω,

Precisión: 0.5%; la tecnología de ajuste de tres potenciómetros simplifica enormemente el proceso de ajuste.

6. La selección de acción directa/inversa se completa a través del interruptor DIP en el módulo.

7. Puede detectar la pérdida de fase del suministro de energía trifásico. Cuando el suministro de energía pierde una fase, la luz LED se encenderá para alertar y prohibirá automáticamente todas las operaciones eléctricas del actuador hasta que el suministro de energía trifásico sea normal.

8. Si se pierde la señal de entrada, el actuador mantendrá la válvula en su lugar, la moverá a la posición completamente abierta o la moverá a la posición completamente cerrada según el código de marcación establecido por el usuario en el módulo.

9. Rango de temperatura de funcionamiento: -20℃～+65℃.
