El Rugosímetro de Alta Precisión Tr200/210 Puede Medir la Rugosidad de Superficies Planas, Superficies Curvas, Agujeros Pequeños, Ranuras y Otras Superficies

Nuevo Medidor de Rugosidad PortátilTR200/210/220Esta es otra obra maestra desarrollada por Beijing Shidai Shanfeng Technology Co., Ltd. Este instrumento es adecuado para laboratorios y sitios de producción y puede medir la rugosidad superficial de diversas piezas mecanizadas. Calcula los parámetros correspondientes según las condiciones de medición seleccionadas y muestra claramente los resultados de la medición y el gráfico de perfil en la pantalla de cristal líquido.

Puede medir la rugosidad superficial de diversas piezas mecanizadas: planos, superficies curvas, agujeros pequeños, ranuras y otras superficies irregulares. Según las condiciones de medición seleccionadas, se calculan los parámetros correspondientes de la computadora, y todos los resultados y gráficos de medición se muestran claramente en la pantalla LCD, y se pueden imprimir, y también pueden comunicarse con la PC. Los parámetros proporcionados por el rugosímetro portátil TR210 cumplen con la norma ISO4287 y son compatibles con GB/T 3505-2000 "Especificación Técnica de Geometría de Producto Método del Perfil de Estructura Superficial Términos, Definiciones y Parámetros de Estructura Superficial", y son compatibles con GB/T 6062-2002 "Especificación Técnica de Geometría de Producto (GPS) Método del Perfil de Estructura Superficial Instrumento de Contacto (Punta de Estilo) Características Nominales".

Principio de medición:Al medir la rugosidad superficial de una pieza de trabajo, coloque el sensor sobre la superficie a medir. El mecanismo de accionamiento dentro del instrumento impulsa el sensor para que se deslice a lo largo de la superficie a medir a una velocidad constante. El sensor detecta la rugosidad de la superficie a medir a través de la punta afilada incorporada. En este momento, la rugosidad de la superficie a medir provoca el movimiento de la punta. Este desplazamiento cambia la inductancia de la bobina del inductor del sensor, generando así una señal analógica proporcional a la rugosidad de la superficie a medir en el extremo de salida del rectificador sensible a la fase. Después de la amplificación y la conversión de nivel, la señal entra al sistema de adquisición de datos. El chip ARM realiza filtrado digital y cálculo de parámetros sobre los datos recopilados, y los resultados de la medición se muestran en la pantalla LCD.

1. Pantalla de recuento de puntadas y calibración del recuento de puntadas (nueva función)

2. Registre los valores de las últimas tres mediciones y calcule el promedio de los tres valores.

3. La funda protectora del sensor y el marco de ajuste de altura con ajuste fino sirven como soportes auxiliares cuando la superficie medida de la pieza de trabajo es más pequeña que la superficie base del instrumento.

uno,Características del instrumento

Medición multiparamétrica: Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc;

Sensor inductivo de alta precisión;

Filtro GAUSSIANO;

Cumple con ISO 4287; Compatible con GB/T GB/T 6062,Normas DIN (Alemania), ANSI (EE. UU.), JIS (Japón)

OLED de matriz de puntos 128×64, texto amarillo;

Batería recargable de iones de litio integrada y circuito de control de carga, alta capacidad, sin efecto memoria, tiempo de funcionamiento continuo superior a 20 horas;

Diseño mecatrónico, tamaño pequeño, peso ligero y fácil de usar;

Con apagado automático, memoria y diversa información;

Los accesorios opcionales incluyen sensores de superficie curva, sensores de orificio pequeño, plataformas de medición, varillas de extensión, etc.

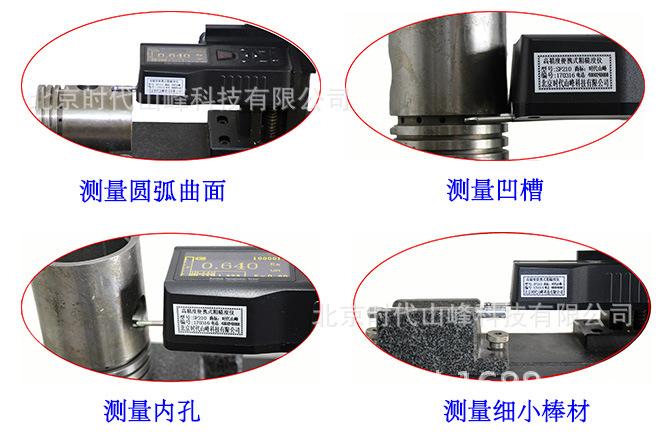

dos,Aplicación de campo

tres,detalles del producto

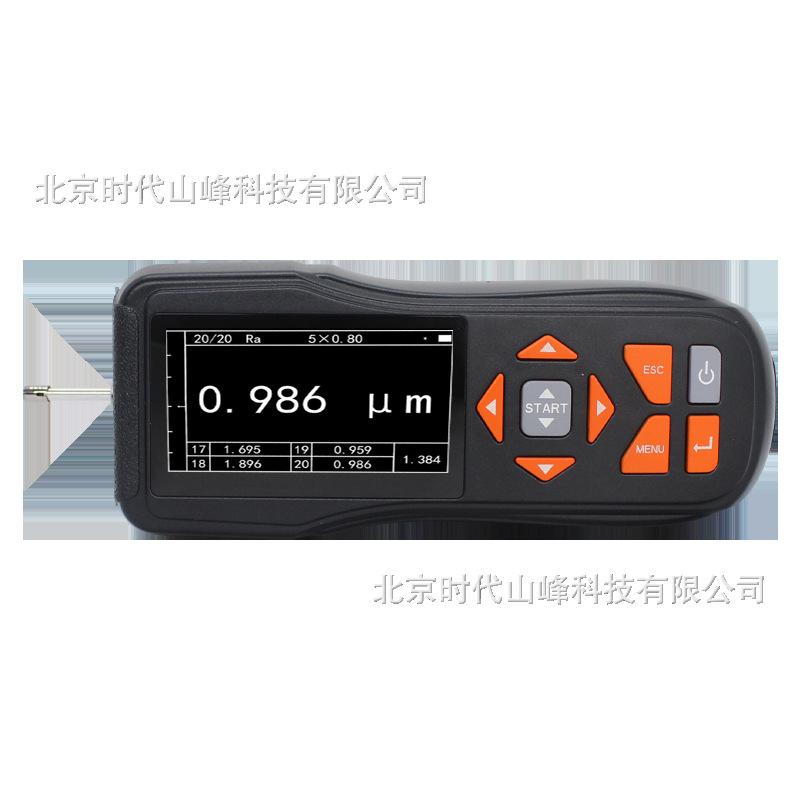

Unidad principal del rugosímetro

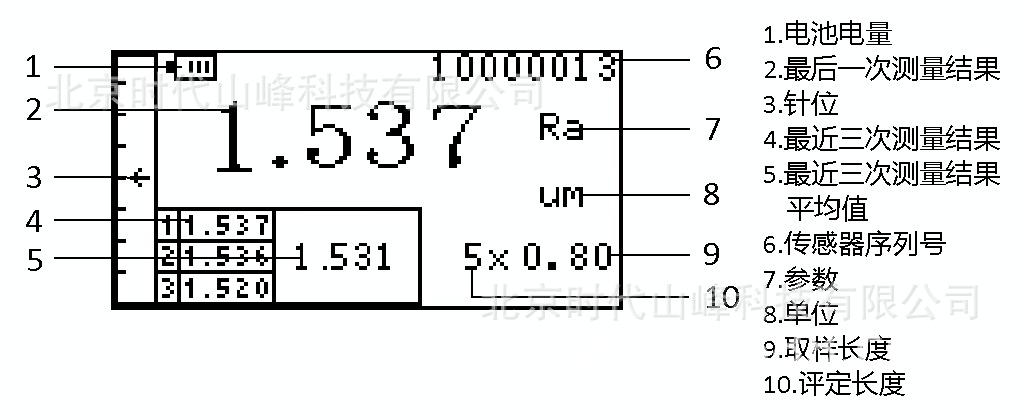

Interfaz principal del instrumento

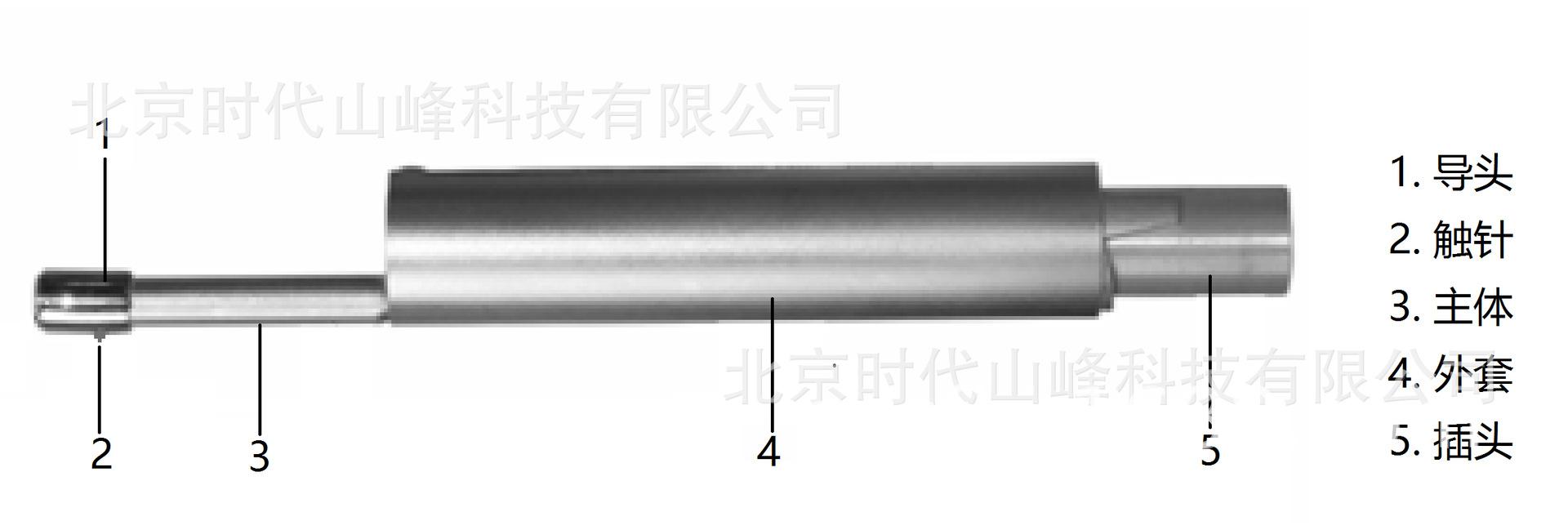

Sensor Estándar de Rugosidad TS100

Cuatro,Parámetros técnicos

cinco,Configuración estándar
