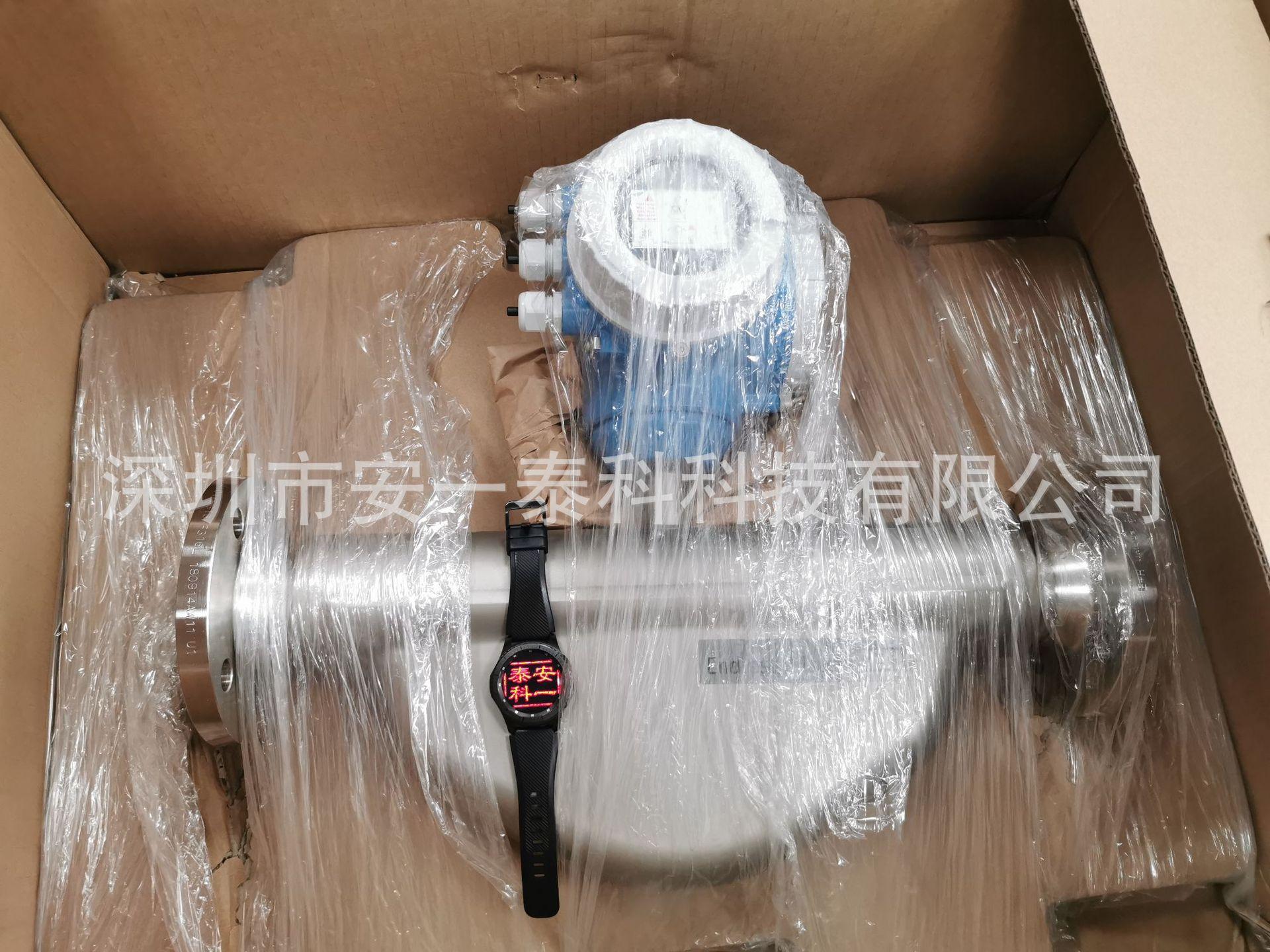

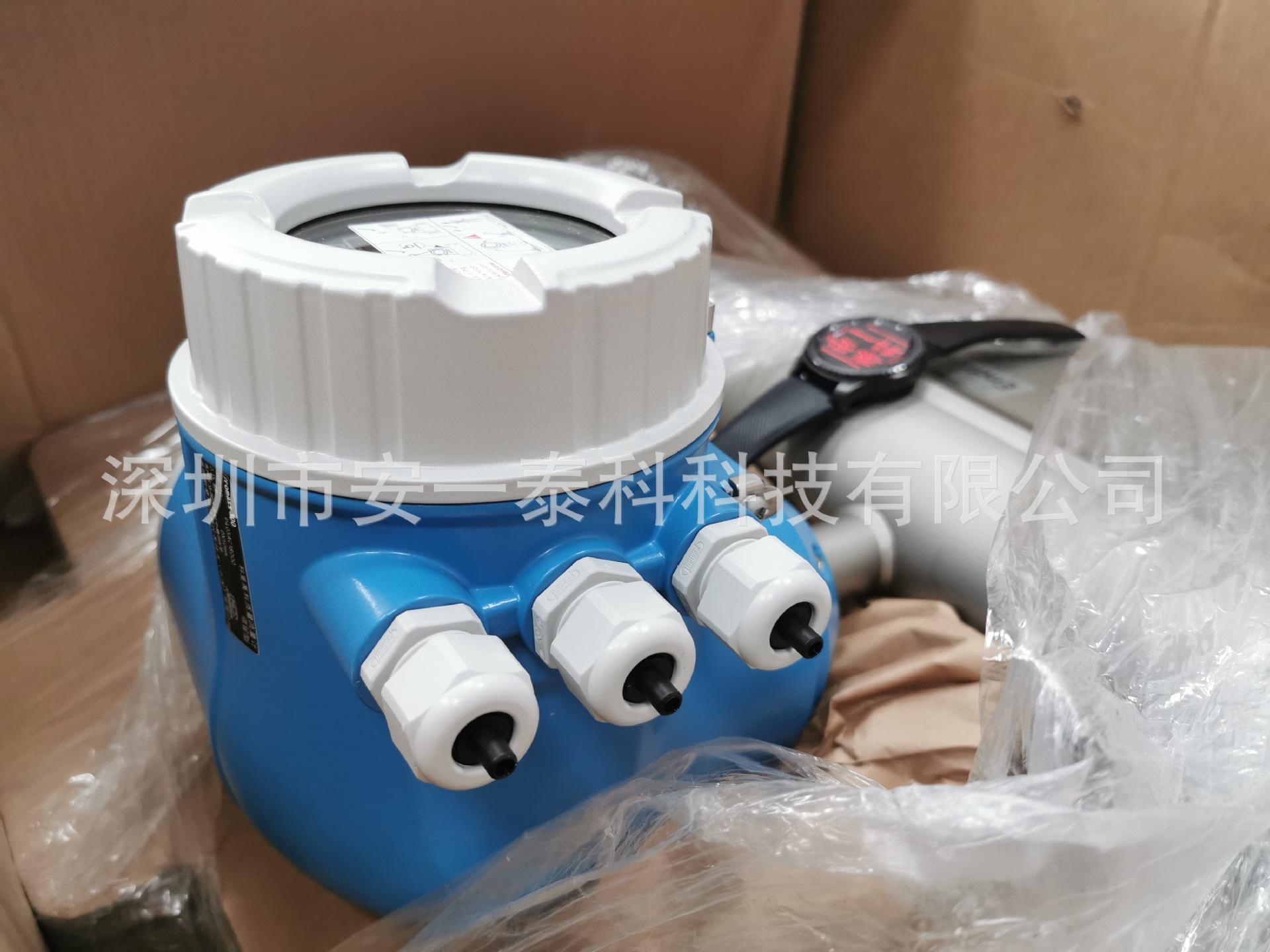

80I50-AD2WAAAAAAAA medidor de flujo másico integrado o separado medidor de flujo de tubo recto único
El caudalímetro de tubo recto único de la serie Promass I es adecuado para medir medios de baja pérdida de presión y flujo lento. Utilizado en conjunto con el transmisor Promass 80 con operación por teclas, Promass80IPuede proporcionar una solución rentable en tales aplicaciones.
Ventaja
-
Equipos modulares y conceptos operativos para mayor eficiencia
-
Copia de seguridad de datos para mejorar la calidad del proceso
-
Medición de flujo multivariable integrada
-
Diseño de sistema de medición de tubo único equilibrado, buena resistencia a los golpes
-
Estructura robusta para proteger eficazmente el equipo del estrés de la tubería
-
No necesita secciones de tubería recta de entrada y salida, fácil de instalar
Áreas de aplicación
| Principio de medición | Sistema de medición de flujo másico Coriolis |
| característica principal | Sistema de medición de flujo másico multivariable para aplicaciones de líquidos y gases corrosivos, precisión extremadamente alta, tecnología TMB® de tubo recto único |
| Diámetro nominal | DN 8…80 (5/16"…3") |
| Rango de medición | 0…180000 kg/h |
| Temperatura del proceso | -50…+150°C (-58…+302°F) |
| Rango de presión | PN 16…100 |
| CL 150…600 | |
| JIS 10…63K | |
| Error de medición | Tasa de flujo másico: ±0.50% |
| forma de comunicación | CIERVO |
| PROFIBUS PA | |
| señal de salida | Salida actual 4…20 mA |
| Salida de pulso/frecuencia | |
| Salida de estado | |
| señal de entrada | Entrada de estado |
| Certificación a prueba de explosiones | ATEX |
| FM | |
| CSA | |
| Nivel de protección | IP 67 (NEMA 4x) |
| Pantalla/Operación | Pantalla in situ retroiluminada de dos líneas |
| Operación clave | |
| Ventaja | Sistema de medición equilibrado de un solo tubo, fuerte resistencia a las vibraciones |
| Puede medir múltiples parámetros variables simultáneamente: flujo másico, flujo volumétrico, densidad y temperatura | |
| Diseño simple y depuración fácil | |
| La medición no se ve afectada en absoluto por las propiedades físicas del fluido | |
| Menú de configuración rápida dedicado para depuración rápida en el sitio | |
| No es necesario considerar la longitud de las secciones de tubo recto delantera y trasera, fácil de instalar | |
| Gestión económica del ciclo de vida de la planta W@M |
líquido
| Principio de medición | Sistema de medición de flujo másico Coriolis |
| característica principal | Sistema de medición de flujo másico multivariable para aplicaciones de líquidos y gases corrosivos, precisión extremadamente alta, tecnología TMB® de tubo recto único |
| Diámetro nominal | DN 8…80 (5/16"…3") |
| Rango de medición | 0…180000 kg/h |
| Temperatura del proceso | -50…+150°C (-58…+302°F) |
| rango de presión | PN 16…100 |
| CL 150…600 | |
| JIS 10…63K | |
| Error de medición | Tasa de flujo másico: ±0.15% |
| Caudal volumétrico: ±0.15% | |
| forma de comunicación | CIERVO |
| PROFIBUS PA | |
| señal de salida | Salida actual 4…20 mA |
| Salida de pulso/frecuencia | |
| Salida de estado | |
| señal de entrada | Entrada de estado |
| Certificación a prueba de explosiones | ATEX |
| FM | |
| CSA | |
| Nivel de protección | IP 67 (NEMA 4x) |
| Visualización/Operación | Pantalla in situ retroiluminada de dos líneas |
| Operación clave | |
| Ventaja | Sistema de medición equilibrado de un solo tubo, fuerte resistencia a las vibraciones |
| Puede medir múltiples parámetros variables simultáneamente: flujo másico, flujo volumétrico, densidad y temperatura | |
| Diseño simple y depuración fácil | |
| La medición no se ve afectada en absoluto por las propiedades físicas del fluido | |
| Menú de configuración rápida dedicado para depuración rápida en el sitio | |
| No es necesario considerar la longitud de las secciones de tubo recto delantera y trasera, fácil de instalar | |
| Gestión económica del ciclo de vida de la planta W@M |
densidad
| Principio de medición | Sistema de medición de flujo másico Coriolis |
| característica principal | Sistema de medición de flujo másico multivariable para aplicaciones de líquidos y gases corrosivos, precisión extremadamente alta, tecnología TMB® de tubo recto único |
| temperatura ambiente | -20…+65°C (-4…+140°F) |
| Partes mojadas | titanio |
| Temperatura del proceso | -50…+150°C (-58…+302°F) |
| rango de presión | PN 16…100 |
| CL 150…600 | |
| JIS 10…63K | |
| señal de salida | Salida actual 4…20 mA |
| Pulso/Frecuencia | |
| Salida de estado | |
| Certificación a prueba de explosiones | ATEX |
| FM | |
| CSA |
El principio de medición de la fuerza de Coriolis es independiente de las propiedades físicas del fluido, como la viscosidad y la densidad.
-
Medición de flujo muy precisa de líquidos y gases como aceites, lubricantes, combustibles, gases licuados, agentes de limpieza, disolventes, medios estériles (plasma), alimentos y pinturas.
-
Temperaturas del fluido hasta +150 °C (+302 °F)
-
Presión de proceso hasta 100 bar (1450 psi)
-
Medición de caudal másico hasta 180 t/h (6615 lb/min)
Certificación de áreas peligrosas
-
ATEX, FM, CSA, TIIS
