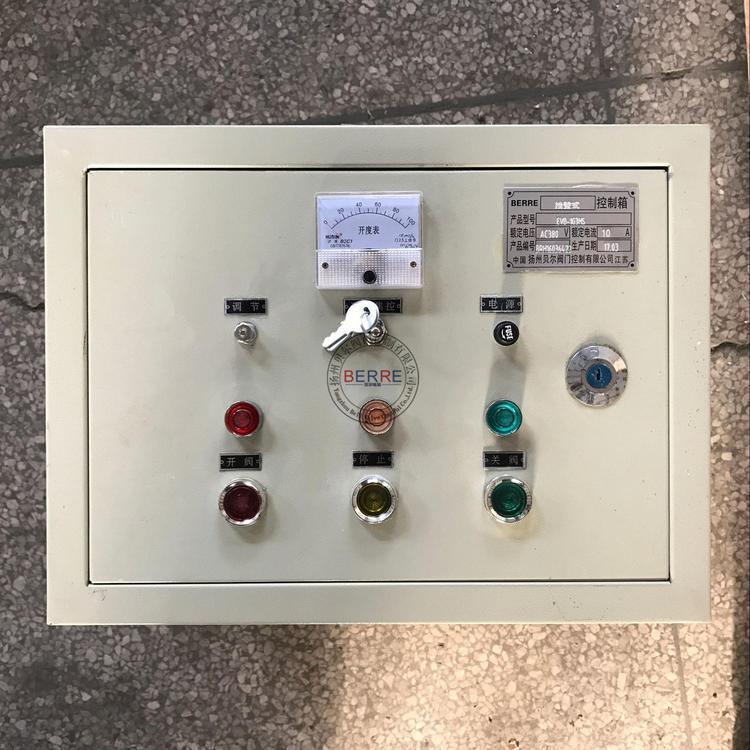

Caja de control de actuador eléctrico ordinario Bell DKX-ZG uno controla uno montado en pared

 uno.Caja de control de actuador eléctrico ordinario Jiangsu Bell DKX-ZG un control uno caja de control de paredIntroducción

La caja de control a prueba de explosiones para válvula eléctrica DKX (denominada caja de control) es un dispositivo de control para operar válvulas eléctricas. Se utiliza principalmente para válvulas eléctricas con actuadores eléctricos opcionales de la serie DZW Q y puede operarse localmente.

dos.Caja de control de actuador eléctrico ordinario Jiangsu Bell DKX-ZG un control uno caja de control de paredEspecificaciones de la caja de control

La caja de control de válvula eléctrica DKX está diseñada según el diseño de circuito típico "95". La caja de control convencional es de montaje en pared y también se puede suministrar especialmente según las necesidades de los usuarios.

La parte numérica arábiga del número de modelo corresponde a la especificación del dispositivo eléctrico.

Ejemplo: DKX-10 con dispositivo eléctrico DZW tiene una carga de corriente máxima de 10 A

El dispositivo eléctrico DKX-20 con DZW tiene una carga de corriente máxima de 20 A.

tres.Caja de control de actuador eléctrico ordinario Jiangsu Bell DKX-ZG un control uno caja de control de paredusar

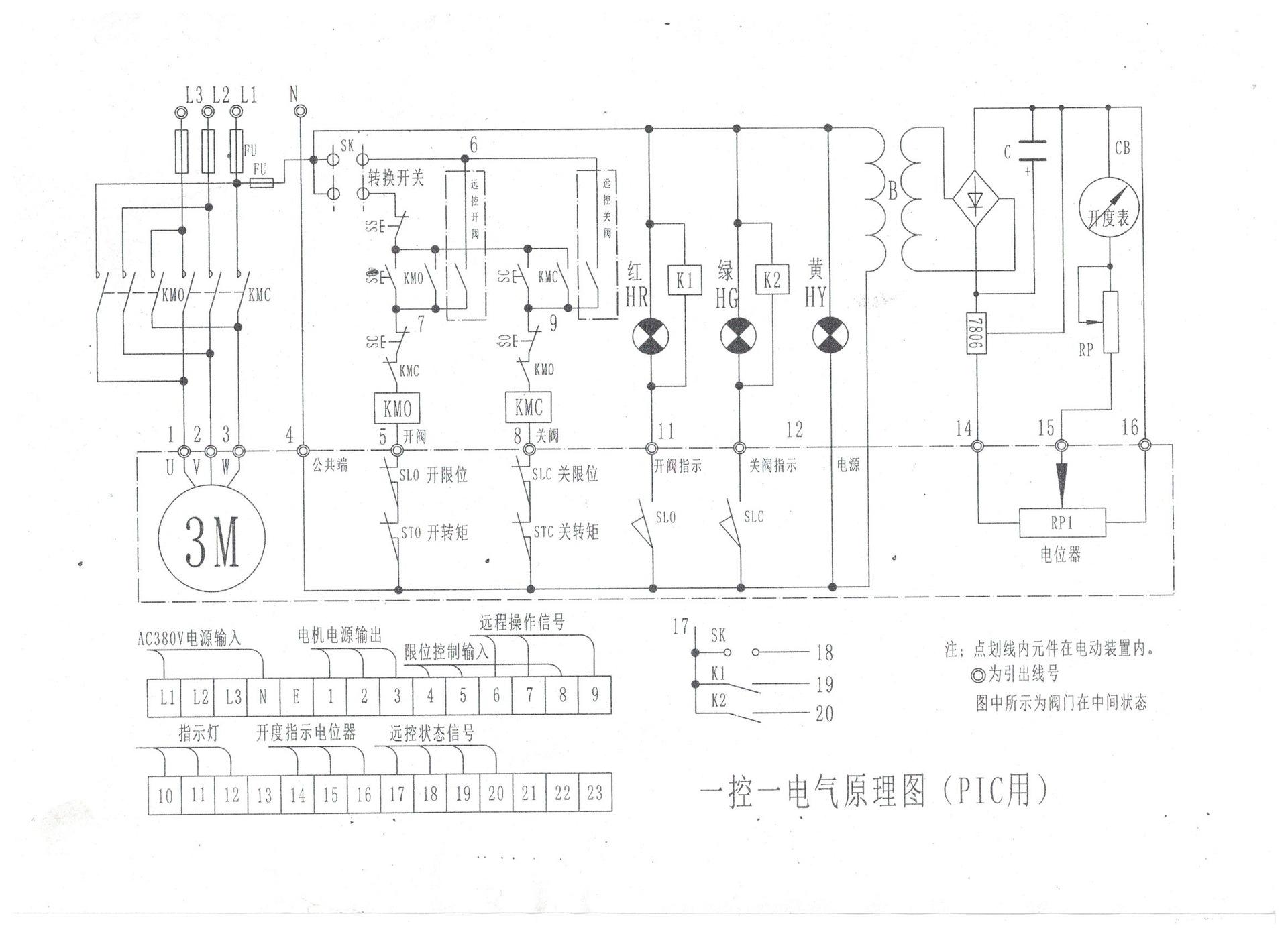

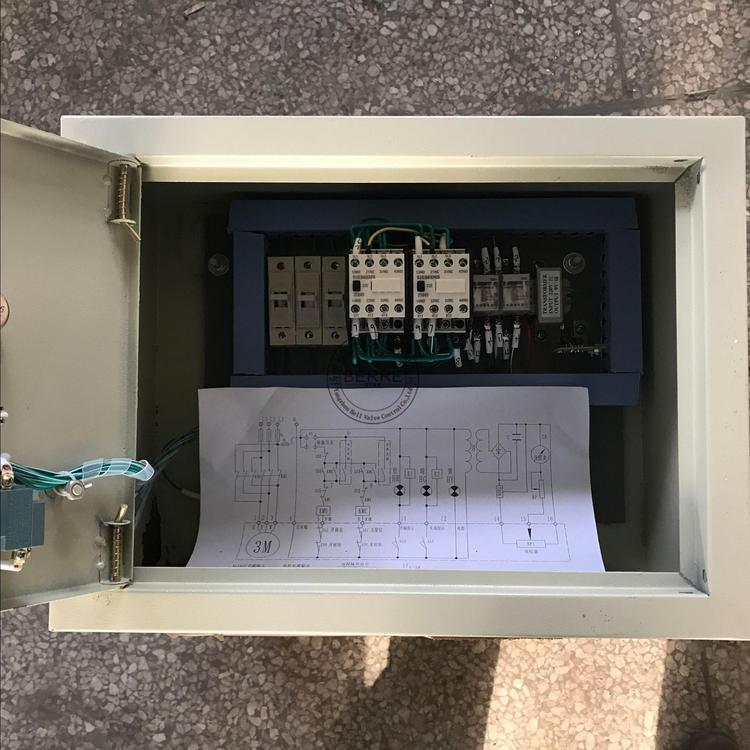

Primero, realice los preparativos para la depuración antes de encender el dispositivo, según el manual de instrucciones. Luego, conecte los cables según el diagrama esquemático de la caja de control y el diagrama de cableado del dispositivo. Tras comprobar que todo esté correcto, encienda el dispositivo.

En este momento, si tanto la luz roja RD como la luz verde GN están encendidas, significa que la válvula eléctrica está en la posición intermedia. Después de verificar que la secuencia de fases del motor es correcta, opere el botón de apertura SO. Cuando se alcanza la posición de apertura, el dispositivo eléctrico debería dejar de funcionar. En este momento, la luz roja RD está encendida y la luz verde GN está apagada, lo que indica que la válvula está en la posición totalmente abierta. Opere el botón de cierre SC. Cuando se alcanza la posición de cierre, el dispositivo eléctrico debería dejar de funcionar. En este momento, la luz roja RD está apagada y la luz verde GN está encendida, lo que indica que la válvula está en la posición totalmente cerrada. Durante el proceso de apertura, la luz roja RD parpadea y la luz verde GN permanece encendida; y durante el proceso de cierre, la luz verde GN parpadea y la luz roja RD permanece encendida.

Depuración del indicador de apertura: Ajuste el potenciómetro W1 en el indicador de apertura en el dispositivo eléctrico y el potenciómetro W2 en la caja de control para que el medidor de apertura indique 0 cuando la válvula eléctrica esté en la posición completamente cerrada e indicación completa cuando esté en la posición completamente cerrada.
