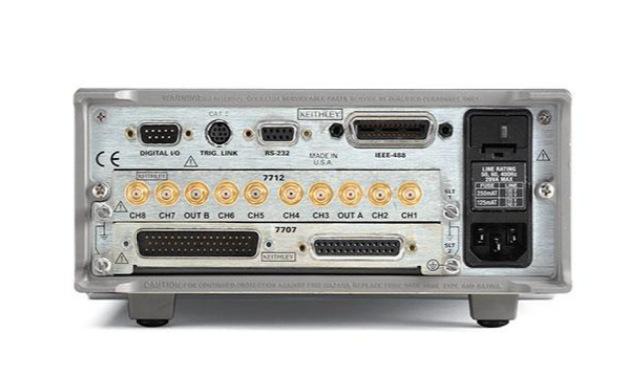

Keithley 2701/E SourceMeter
El sistema de adquisición de datos 2700 de Keithley integra funciones de medición, conmutación programable y control en un chasis compacto para aplicaciones de montaje en rack o banco de pruebas. Estas plataformas de prueba rentables y de alto rendimiento pueden reemplazar multímetros digitales discretos, sistemas de conmutación, registradores/grabadores de datos, dispositivos de adquisición de datos enchufables y sistemas VXI/PXI. Los módulos de conmutación/control del sistema de adquisición de datos/sistema de prueba integrado multicanal Keithley 2700 proporcionan una flexibilidad excepcional y eficiencia de prueba para una amplia gama de aplicaciones industriales. Las excelentes características del 2700 y 2750 también proporcionan a los integradores de sistemas una solución de sistema de prueba automático multicanal, de bajo costo y alto rendimiento. El módulo enchufable es flexible y conveniente, admite 20-200 canales (interruptores de doble polo), proporciona fuentes de excitación para el dispositivo bajo prueba, conmuta canales de señal, controla componentes del sistema y puede lograr hasta 14 funciones de medición. Las funciones confiables de E/S digital pueden lograr el disparo e interconexión con otros equipos de automatización, así como funciones de salida de alarma por sobre límite. Tasa de escaneo de hasta 500 canales/segundo
La unidad de adquisición de datos/sistema de prueba integrado multicanal Keithley 2700 integra funciones de medición, conmutación programable y control en un chasis compacto, que puede usarse para montaje en rack o aplicaciones de banco de pruebas. Estas plataformas de prueba rentables y de alto rendimiento pueden reemplazar multímetros digitales discretos, sistemas de conmutación, registradores/grabadores de datos, dispositivos de adquisición de datos basados en tarjetas y sistemas VXI/PXI. Los módulos de conmutación/control de la unidad de adquisición de datos/sistema de prueba integrado multicanal Keithley 2700 proporcionan una flexibilidad y eficiencia de prueba sobresalientes para una amplia gama de aplicaciones industriales. Las excelentes características de los modelos 2700 y 2750 también proporcionan a los integradores de sistemas una solución de sistema de prueba automático multicanal, de bajo costo y alto rendimiento.
El módulo enchufable es flexible y conveniente, admite 20200 canales (interruptor de doble polo), puede proporcionar fuente de excitación para el dispositivo bajo prueba, conmutar canales de señal, controlar componentes del sistema y puede lograr hasta 14 funciones de medición. La función de E/S digital confiable puede lograr el disparo y la interconexión con otros equipos de automatización, así como la función de salida de alarma por límite excedido. La velocidad de escaneo de hasta 500 canales/segundo (un solo canal puede alcanzar 3500 lecturas/segundo) mejora en gran medida la capacidad de prueba.
Características del registrador de datos Keithley 2700
Hasta 200 canales de entrada diferencial para medición y control (aislamiento de 300V)
Combina las funciones de un multímetro digital, un sistema de conmutación y un registrador de datos
Verdadera precisión de 6.5 dígitos (22 bits) Rango de 1Ω con una resolución de 1µΩ
Pinza de 20mV para pruebas de circuitos de baja potencia
12 módulos enchufables de interruptor/control disponibles
Software de Entrada de Punto de Prueba
Proporcione controladores para LabVIEW, Lab Windows/CVI, Visual Basic, C/C++ y Testpoint
Software opcional de registro de datos ExceLINX-1A
Indicadores clave del registrador de datos Keithley 2700
Modelo 2700 2701 2750
Seis dígitos y medio Seis dígitos y medio Seis dígitos y medio
Canal de extensión 80 80 200
Voltaje CC
Sensibilidad 100nV 100nV 100nV
**Lectura 1000V 1000V 1000V
Precisión básica 0.002 0.002 0.002
La medición de relación requiere tarjeta multicanal requiere tarjeta multicanal requiere tarjeta multicanal
Voltaje CA (TRMS)
Sensibilidad 100nV 100nV 100nV
**Lectura 750V 750V 750V**
Precisión básica 0.06 0.06 0.06
Ancho de banda 3Hz300kHz 3Hz300kHz 3Hz300kHz
Frecuencia, período Sí Sí Sí
Resistor (2/4 hilos)
Sensibilidad 100μΩ 100μΩ 1μΩ
**Lectura 120MΩ 120MΩ 120MΩ**
Precisión básica 0.008 0.008 0.008
Prueba de conectividad Sí Sí Sí
Compensación de polarización Sí Sí Sí
Circuito seco No No
Fuente de corriente constante Sí Sí Sí
corriente continua
Sensibilidad 10nA 10nA 10nA
Rango 20mA3A 20mA3A 20mA3A
Precisión básica 0.03 0.03 0.03
Corriente CA (TRMS)
Sensibilidad 1μA 1μA 1μA
Rango 1A3A 1A3A 1A3A
Precisión básica 0.15 0.16 0.15
Ancho de banda 3Hz5kHz 3Hz5kHz 3Hz5kHz
