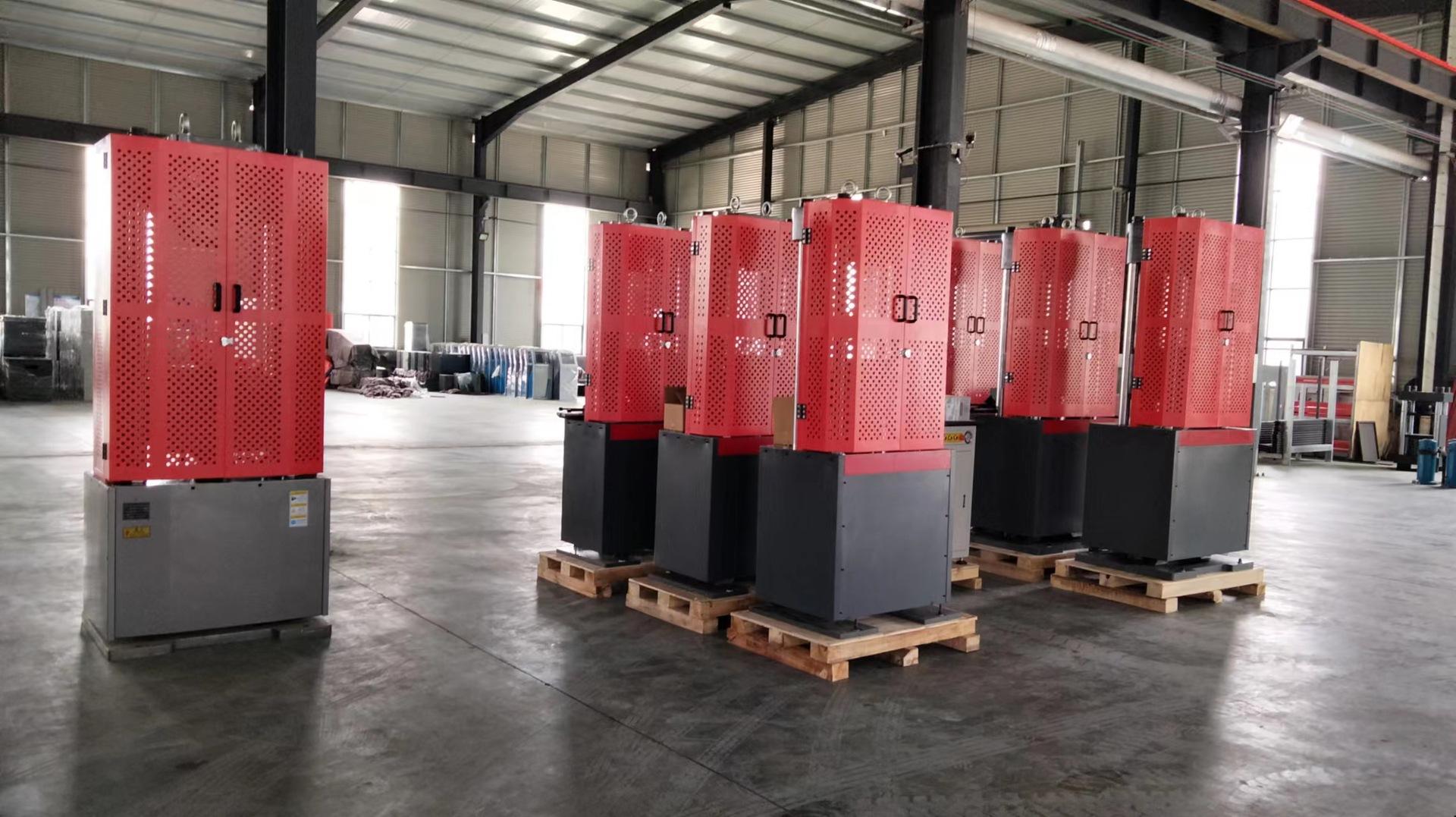

Máquina de Ensayos Universal Servo Electrohidráulica Controlada por Microcomputadora WAW-600D
Propuesta técnica
1. Introducción
La máquina principal tiene cuatro columnas, dos tornillos,El cilindro de aceite se coloca hacia abajo, el espacio de estiramiento se ubica encima de la máquina principal y el espacio de prueba de compresión y flexión se ubica entre la viga transversal inferior de la máquina principal y el banco de trabajo.sistema de controlAdopción de un sistema de control y medición de circuito cerrado multicanal totalmente digital，Tiene tres funciones de circuito cerrado, es decir, puede realizar control de bucle cerrado de tensión, deformación y desplazamiento y otros métodos de control, y puede realizar conmutación sin impacto.，Su velocidad de tensión y tasa de deformación cumplen totalmente con los estándares nacionales.GB/T228.1-2010Otras normas de ensayo de tracción de metales。

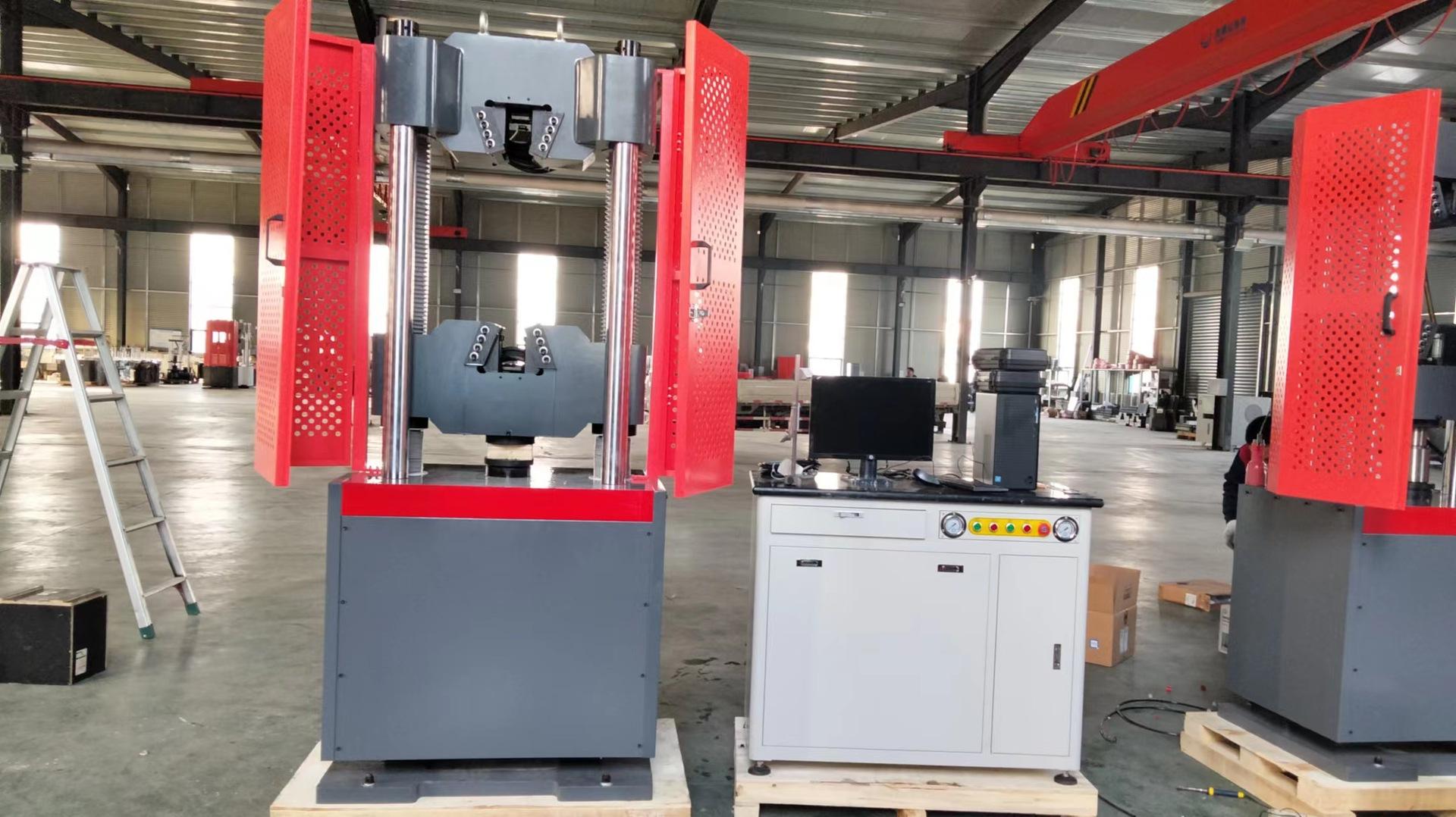

ExteriorDiagrama esquemático
dos, Sistema de transmisión
La viga inferior se eleva y se baja mediante un motor a través de un reductor, un mecanismo de transmisión por cadena y un par de tornillos de avance para lograr el ajuste del espacio de estiramiento y compresión.
tres, Sistema hidráulico
El aceite hidráulico del tanque ingresa al circuito de aceite a través de la bomba de alta presión accionada por motor, fluye a través del filtro de aceite de alta presión, el grupo de válvulas de presión diferencial y la servoválvula, y entra al cilindro de aceite. La computadora envía una señal de control a la servoválvula para controlar su apertura y dirección, controlando así el flujo que ingresa al cilindro de aceite y controlando la fuerza de prueba y el desplazamiento a velocidad constante, entre otras funciones.
Cuatro, Sistema de control
yo Admite pruebas de tracción, compresión, corte, flexión y otras;
yo Admite la edición abierta de experimentos, la edición de estándares y la edición de pasos, y admite la exportación e importación de experimentos, estándares y pasos;
yo Admite la personalización de los parámetros de prueba;
yo Adopción abiertaSOBRESALIRFormato de informe, admite formato de informe definido por el usuario;
yo La consulta e impresión de los resultados de las pruebas son flexibles y convenientes, y admiten la impresión de múltiples muestras y la clasificación personalizada de los elementos de impresión;
yo El programa viene con potentes funciones de análisis de pruebas;
yo El programa admite la gestión jerárquica de dos niveles (administrador y probador) de permisos de gestión de usuarios;
5. Descripción del software
（1) El software se puede ejecutar en Windows 98/2000/XP y la interfaz de usuario presenta un sistema de ventanas chino consistente con el estilo de Windows.
(2)Hay muchos modos de control para el control automático del programa.
（3) Sistema experto inteligente automático controlado por programa.AutomáticocontrolPasos hasta50 pasos.
（4) Editor del informe:
(5) Varios métodos de prueba, opcional
（6) El software tiene tres niveles de autoridad de gestión, cada uno con su propia contraseña.，Garantizar aún más el uso seguro del software。
seis,dispositivo de protección de seguridad
Cuando la fuerza de prueba excede la fuerza de prueba máxima3%Cuando se produce la protección contra sobrecarga, el motor de la bomba de aceite se detiene.。
Cuando el pistón sube a la posición límite superior,LímiteProtección, el motor de la bomba de aceite se detiene.
Cuando la viga desciende a la posición establecida, se activa la protección de límite y el reductor se detiene.
Siete, Principales indicadores técnicos de rendimiento
|
Fuerza máxima de prueba（kN） |
600 |
|
|
Rango de medición de fuerza de prueba |
2%-100% |
Todo el proceso no se divide en grados, equivalentes4archivos |
|
Error relativo de indicación de la fuerza de prueba |
＜ indicando valor±1% |
|
|
Resolución de fuerza de prueba |
Carga máxima1/300000 |
|
|
DeformaciónError relativo de indicación |
＜ indicando valor±1% |
|
|
Resolución de deformación |
Deformación máxima1/300000 |
|
|
estirarespacio（mm） |
800 |
|
|
Espacio comprimido（mm） |
600 |
|
|
Carrera del pistón(milímetros) |
200 |
|
|
Espaciado entre columnas (mm） |
490 |
|
|
Sujeción de muestras redondasalcance(mm） |
Φ6-Φ40 |
|
|
Tamaño de la platina（mm） |
φ160 mm |
|
|
Dimensiones del host（mm） |
760*620*2400 |
|
|
Tamaño de la consola de la fuente de aceite (mm） |
1100*750*1000 |
|
|
Potencia total del motor (kilovatios） |
2 |
|
|
peso bruto(kilogramo） |
2500 |
|
8. Lista de configuración estándar de fábrica
|
Host de la máquina de prueba |
Cuatro columnas, dos tornillos, cilindro inferior. |
1torre |
|
Sensor de presión |
600 kN |
1Solo |
|
Fuente de aceite del servocontrol |
Tecnología propietaria |
1torre |
|
Sistema de control de software |
Incluye software, sensor de desplazamiento. |
1colocar |
|
Sistema de control eléctrico |
Tecnología propietaria |
1colocar |
|
computadora |
Computadoras de marca empresarial HP |
1torre |
|
impresora |
Impresora de inyección de tinta |
1torre |
|
Ayudas de compresión |
Φ160 mm |
1colocar |
|
manual\Certificado\Lista de embalaje |
----------- |
1colocar |
Nueve, Confidencialidad de la información y los datos técnicos
1. Esta solución técnica forma parte de la información técnica de nuestra empresa. Los usuarios tienen la obligación de mantener la confidencialidad de la información técnica y la información que les proporcionamos. Independientemente de si se adopta o no esta solución, esta cláusula tendrá una vigencia indefinida.
2. También estaremos obligados a mantener la confidencialidad de la información y los datos técnicos facilitados por los usuarios.
