Línea de Termopar Omijia Línea de Detección de Temperatura Ktjenrs Línea de Medición de Temperatura Tt-K-30 Termopar Gg-K-30-Sle

Omega de los Estados Unidos es un fabricante de termopares de renombre internacional con una gama completa de productos. Siempre puede elegir el producto que le guste. Al seleccionar un modelo, generalmente debe prestar atención a lo siguiente:

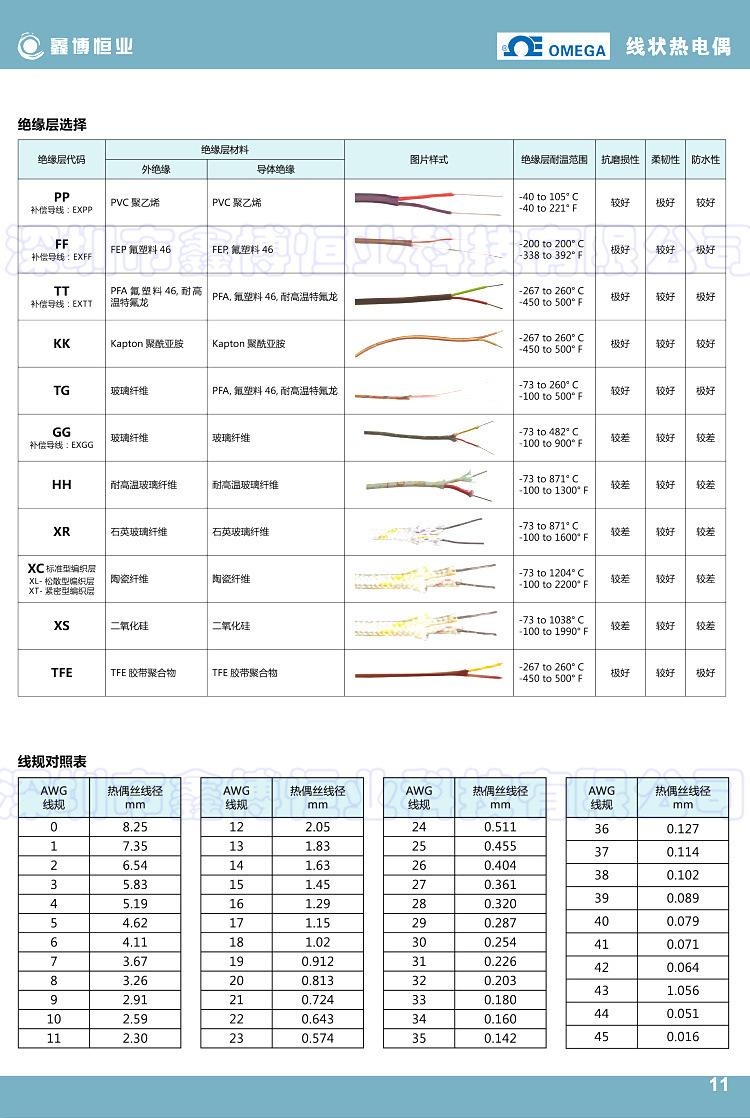

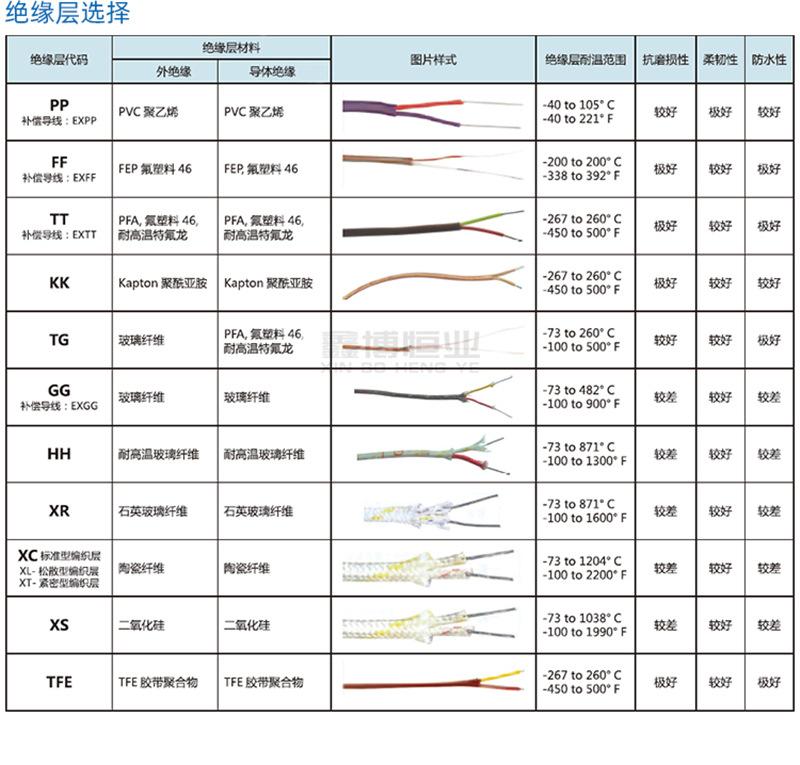

1: La selección de la capa de aislamiento implica resistencia a la temperatura, resistencia al desgaste, si se requiere función de blindaje, etc.;

2: Estructura: Los cables de compensación están disponibles en par único o en pares múltiples con certificación UL/blindaje interno o blindaje externo, con cable de puesta a tierra;

3: Número de graduación: K, T, J, EN, RS, C, PT100 sin compensación CU (2 hilos, 3 hilos, 4 hilos);

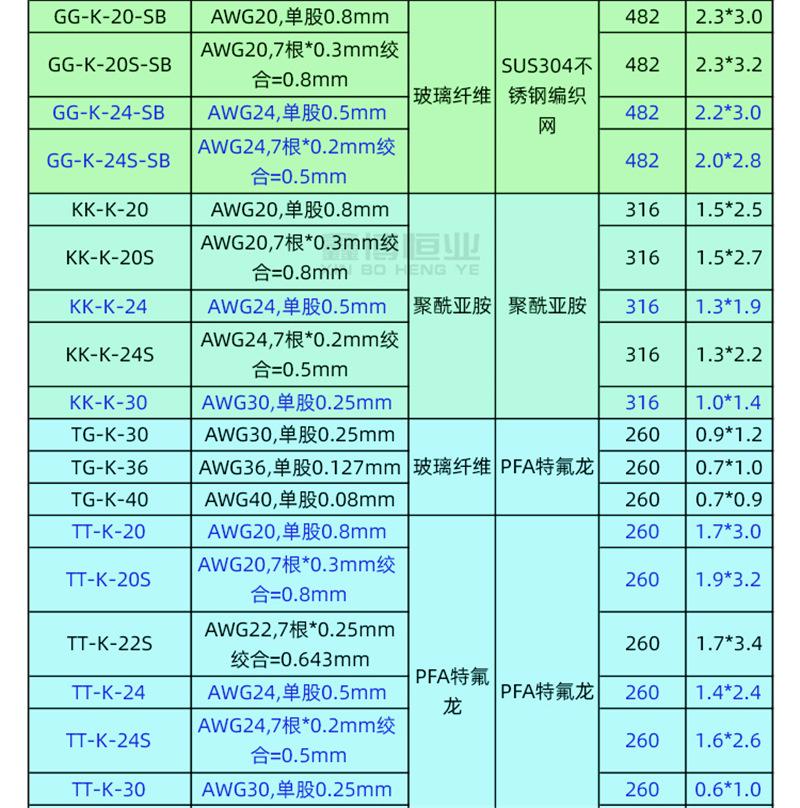

4: Seda de raíz de loto: Diámetro (generalmente: 0.08 0.127 0.254 0.511 0.813 1.6mm opcional) / Estructura: núcleo único (relativamente más duro que el núcleo múltiple), núcleo múltiple (relativamente más suave que el núcleo único)

5. Longitud: El rollo completo es de 1000 pies = aproximadamente 305 metros, y los sueltos son opcionales: 7.5 15 30 60 150 metros

Lo siguiente es una cita de información oficial de Omega:

En un termopar, el cable utilizado desde el punto de detección hasta el punto de compensación de unión fría (terminal cjc) donde se mide la señal. Un termopar es un sensor para medir la temperatura que está hecho de dos metales diferentes unidos en el extremo de detección. Diferentes tipos de termopares (como J, K, T, E, etc.) utilizan diferentes combinaciones de cables metálicos. En el terminal de compensación de unión fría, el valor en milivoltios proporcionado por el termopar representa la diferencia de temperatura entre el extremo de detección y el terminal de compensación de unión fría (también llamado terminal de referencia).

¿Cómo identificar un cable de termopar aislado?

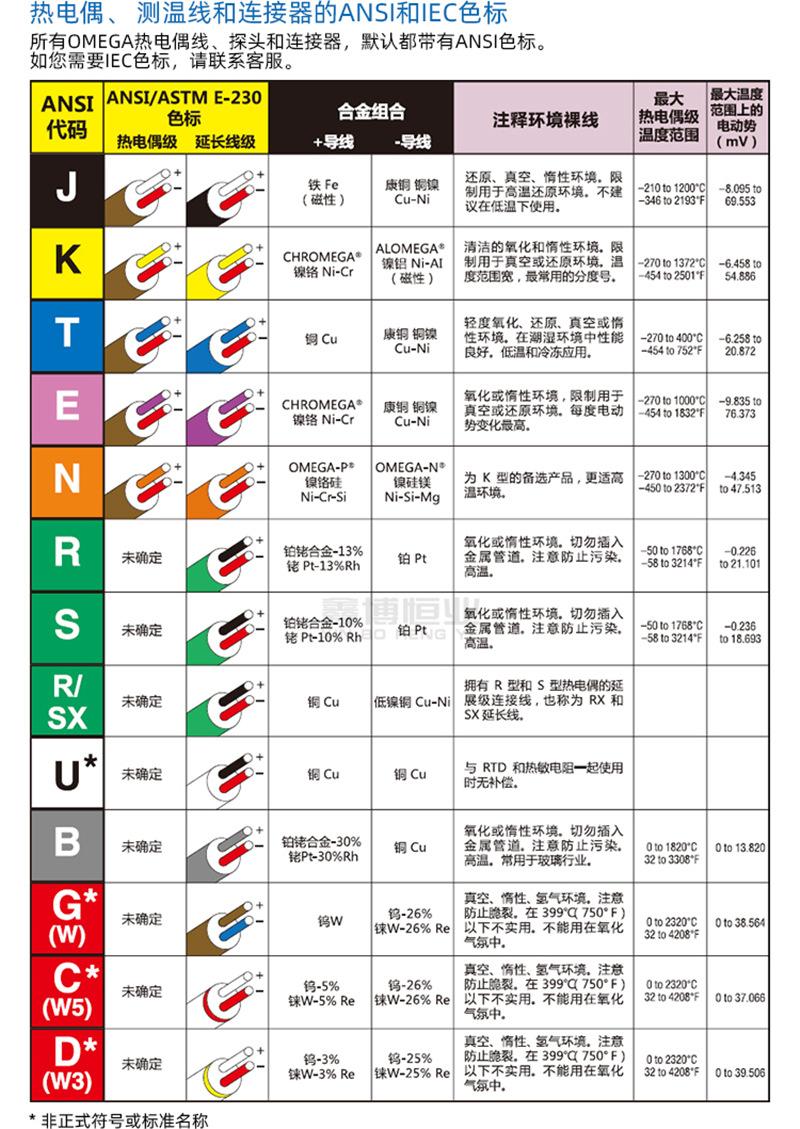

El aislamiento del cable del termopar está codificado por colores para identificarlo. Las pautas comunes incluyen que el cable negativo en el cable de extensión aislado del termopar sea rojo y el cable positivo sea del mismo color que el cable de extensión. La cubierta exterior del cable del termopar suele ser marrón. El cable para alta temperatura suele ser blanco. Para los rangos de temperatura de varios aislamientos, consulte la "Tabla de identificación del aislamiento de cables". Este enlace también incluye otra información sobre los cables metálicos utilizados en los termopares, la codificación de colores del aislamiento, etc.

¿Cuál es la diferencia entre límites de error estándar y límites de error especiales?
Los límites de error estándar y especial están relacionados con la precisión del cable. El cable con límite de error especial es el mismo que el cable con límite de error estándar, pero con mayor precisión. La precisión de los termopares varía según el tipo de termopar. Por ejemplo, el tipo T de rango de temperatura inferior, que está hecho de cable de cobre positivo y constantán negativo (aleación de cobre-níquel), tiene buenas especificaciones de precisión. Haga clic aquí para obtener más información sobre la precisión.

¿Cuál es la diferencia entre cable para termopar y cable compensatorio?
El cable para termopar es el cable utilizado para fabricar el punto sensor de un termopar. El cable de compensación se utiliza únicamente para extender la señal del termopar al instrumento que la lee. El cable de compensación suele tener un límite de temperatura ambiente inferior, es decir, puede transmitir la señal de temperatura más alta obtenida de la sonda, pero él mismo no se expone a temperaturas más altas. El cable para termopar se puede utilizar como cable de compensación, pero el cable de compensación no se puede utilizar para fabricar el punto sensor (o la parte de la sonda) de un termopar. El número de pieza del cable de compensación suele comenzar con el prefijo "EX".

SUPER OMEGACLAD XL: Cable Mineral Aislado de Alta Temperatura
¿Cuál es la longitud máxima del cable termopar?

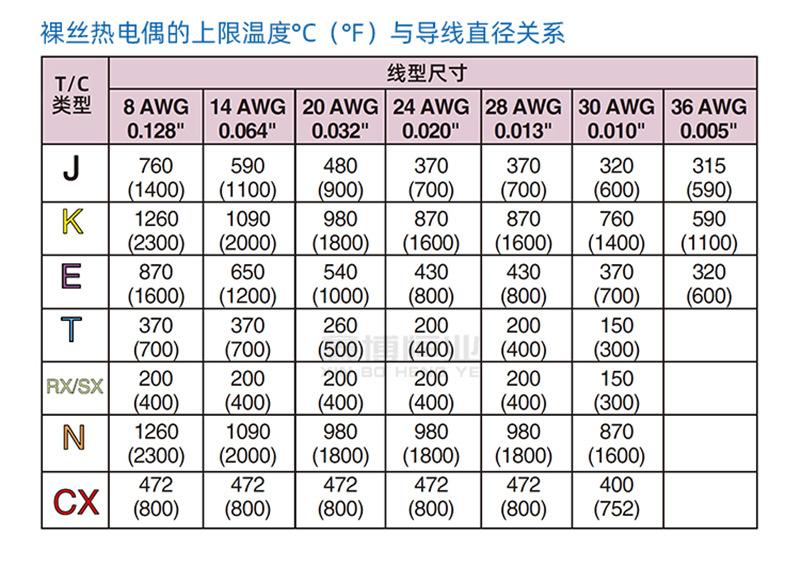

Hay muchos factores que pueden afectar la longitud utilizable de un termopar. Como guía, generalmente se usa cable 20AWG o más grueso dentro de 100 pies en áreas sin interferencia electromagnética. Dos factores que determinan la longitud utilizable de un termopar son: la resistencia total del bucle y la prevención de la entrada de ruido eléctrico en la señal. Dado que el cable del termopar está hecho de diferentes materiales, la resistencia variará con diferentes materiales y diferentes diámetros y longitudes. La resistencia de bucle permitida se ve afectada por la resistencia de entrada del circuito amplificador al que está conectado el termopar. Pero como guía, generalmente es un objetivo mantener la resistencia total del bucle por debajo de 100 ohmios. La resistencia del bucle se determina por la longitud en pies multiplicada por la resistencia por dos pies listada en la tabla "Resistencia vs. Diámetro del Cable" (recuerde que una longitud de 1 pie incluye un pie de cada cable del termopar). Recuerde incluir la sonda (si se usa) en sus cálculos además de la longitud del cable. El segundo factor principal al usar cable de termopar es mantenerlo alejado de cualquier campo electromagnético. El cable del termopar produce una señal de bajo voltaje y no debe tenderse cerca de líneas eléctricas, motores, etc. Para minimizar la captación de ruido, a menudo se usa cable trenzado metálico o cable trenzado apantallado.

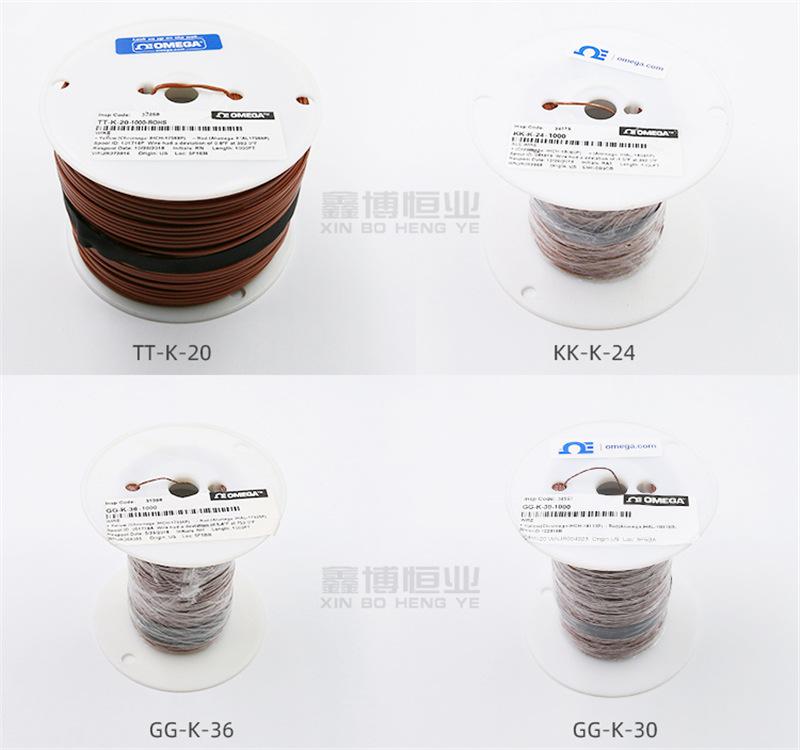

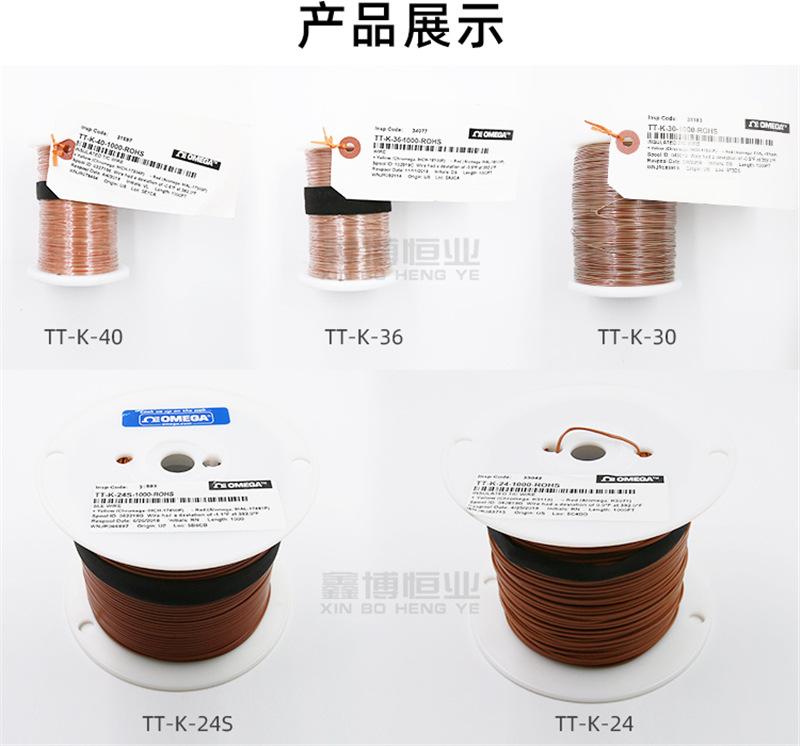

Alambre para medición de temperatura con termopar tipo K OMEGA:
