JY-8S + Probador de Posición de Refuerzo JY-3D8SK/8ST/Probador de Refuerzo con Posicionamiento Láser Integrado

Instrumento de Medición de Posición de Barras de Acero con Escaneo de Malla JY-8S+

Puede medir el espesor de la capa de hormigón, la posición de las barras de acero, el diámetro de las barras de acero y mostrar un diagrama de distribución de la malla de barras de acero (vista en planta y vista de sección)

Aplicación del producto:

Escaneo de malla y perfiles de barras de refuerzo (con función de corrección de fondo de malla)

Escaneo plano de malla de acero de refuerzo
El instrumento se puede utilizar para inspeccionar la calidad de la construcción de proyectos existentes de hormigón armado y nuevas estructuras de hormigón armado. Puede determinar la posición, dirección y distribución de las barras de acero, detectar el espesor de la capa protectora cuando se conoce el diámetro de la barra de acero, y estimar el diámetro y el espesor de la capa protectora de la barra de acero al mismo tiempo cuando el diámetro de la barra de acero es desconocido. También puede mostrar con precisión el mapa de distribución planar y el mapa de distribución transversal de las barras de acero internas. También puede detectar cuerpos magnéticos y conductores en medios no magnéticos y no conductores, como cables y tuberías de calefacción de agua en paredes, etc.

Características del instrumento:
1. El diseño optimizado de la sonda y el sistema de prueba mejora el rango de prueba y la precisión de prueba del instrumento, y puede probar el espesor de la cubierta de prueba y el diámetro de la barra de acero al mismo tiempo.

2. Sonda única integrada, no es necesario reemplazar durante la detección, velocidad de prueba y cálculo rápida; la profundidad de detección alcanza los 180 mm.

3. Con la función de escaneo de trayectoria, el carro de escaneo de tres ruedas garantiza el movimiento rectilíneo y la distancia de trayectoria de la sonda, y es fácil de usar.

4. La sonda está diseñada con materiales resistentes al desgaste para aumentar su vida útil.
5. La pantalla con retroiluminación se puede usar normalmente incluso en condiciones de poca luz.
6. El software dentro y fuera de la máquina es completamente funcional y puede imprimir informes automáticamente cuando se conecta a una PC. Tiene una interfaz amigable y una gran capacidad de almacenamiento.

7. Aspecto hermoso y práctico, diseño humanizado.
Componentes del Sistema:

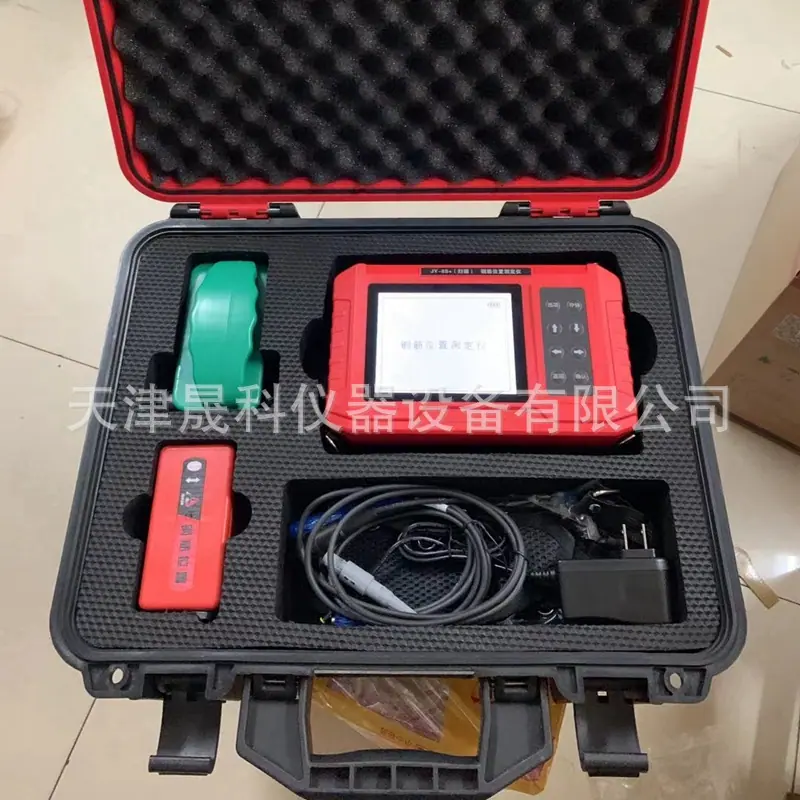

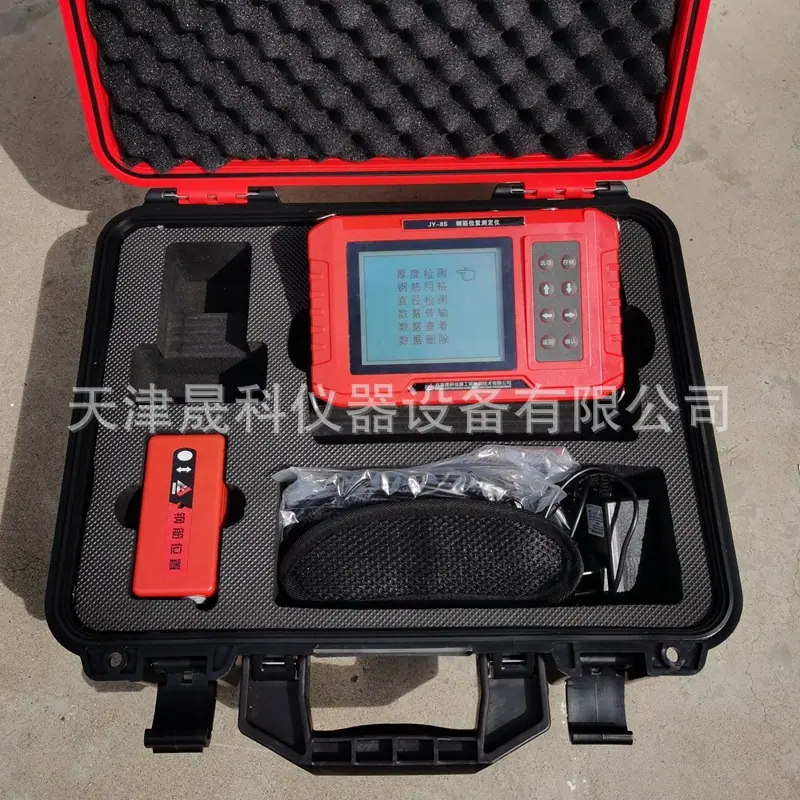

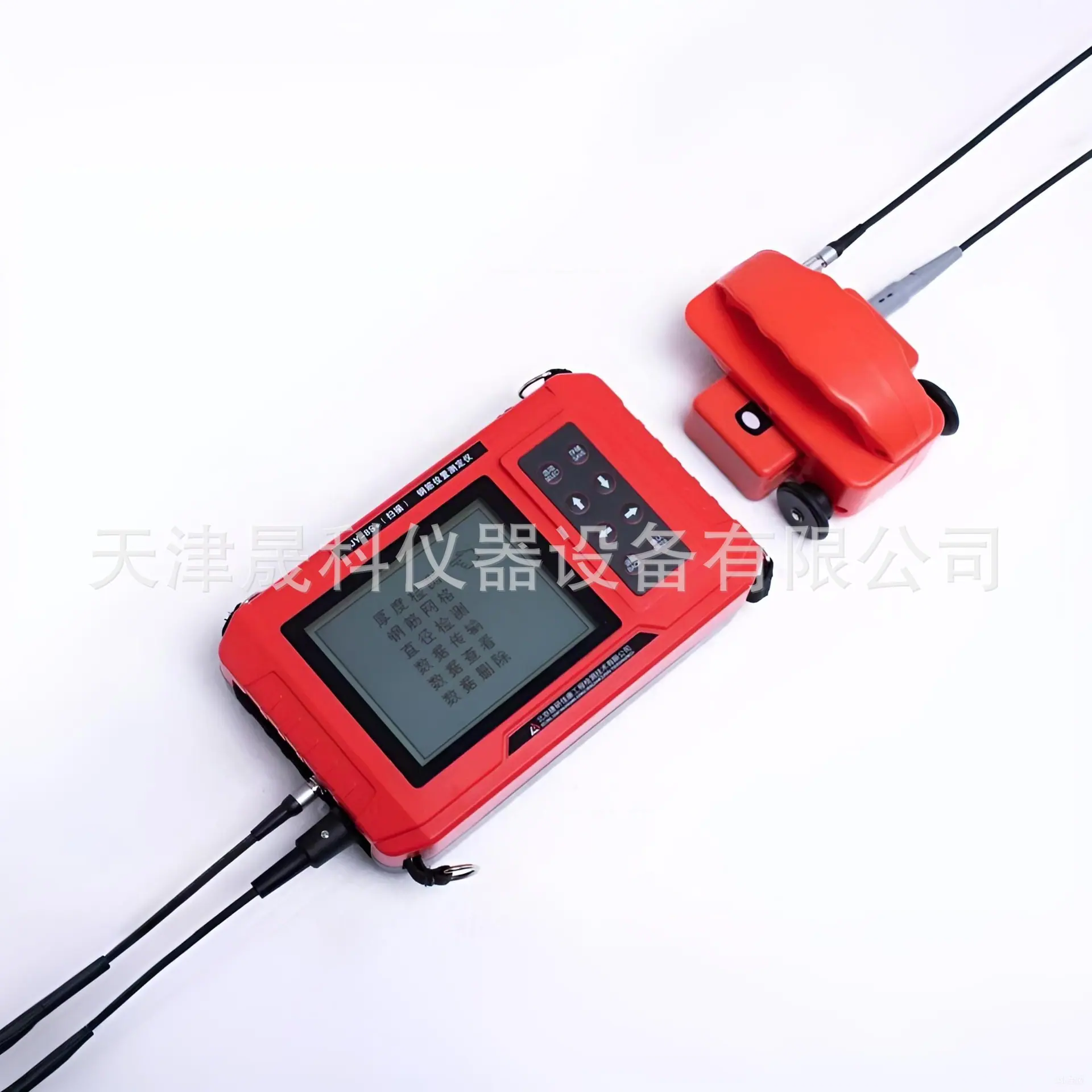

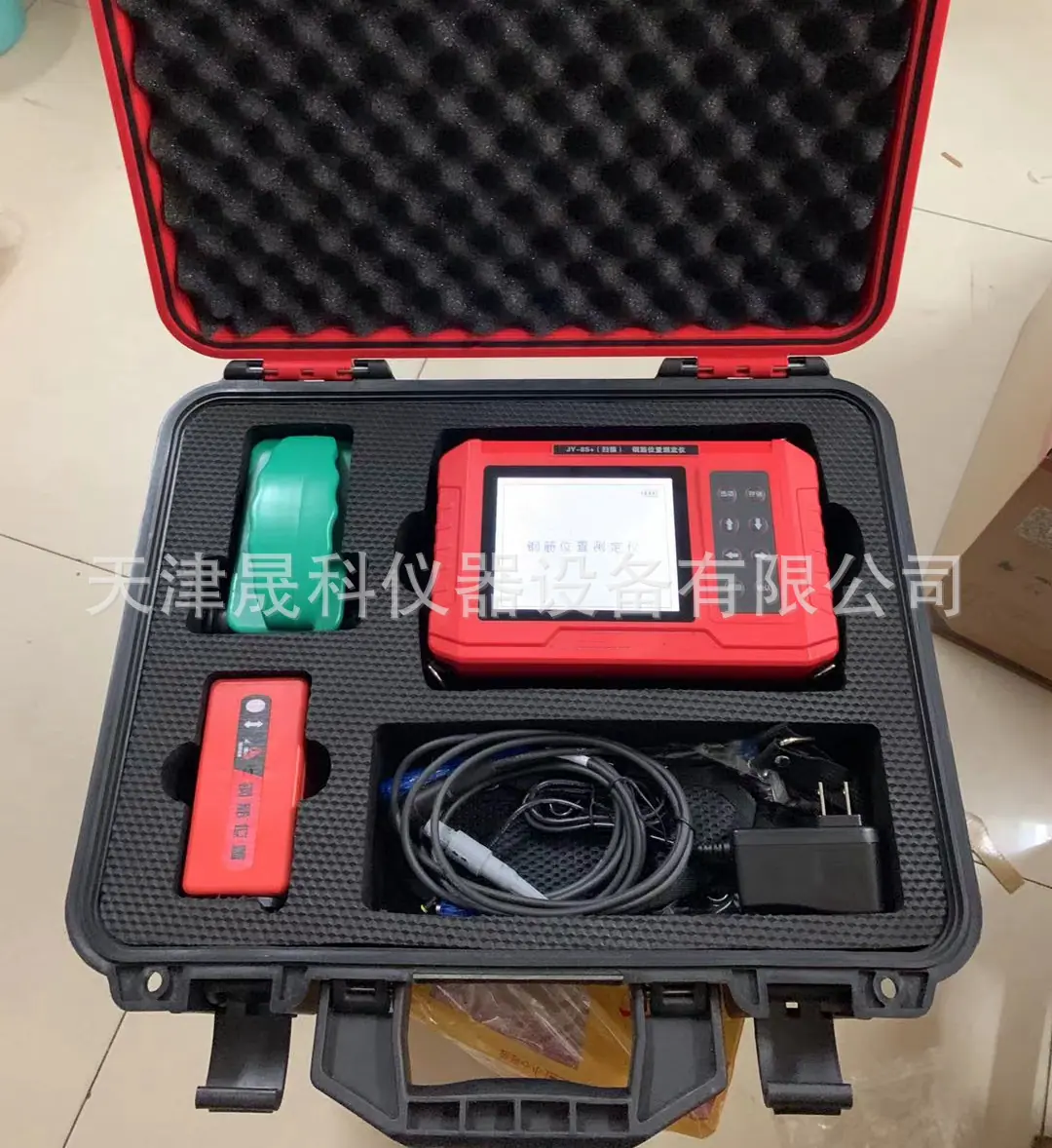

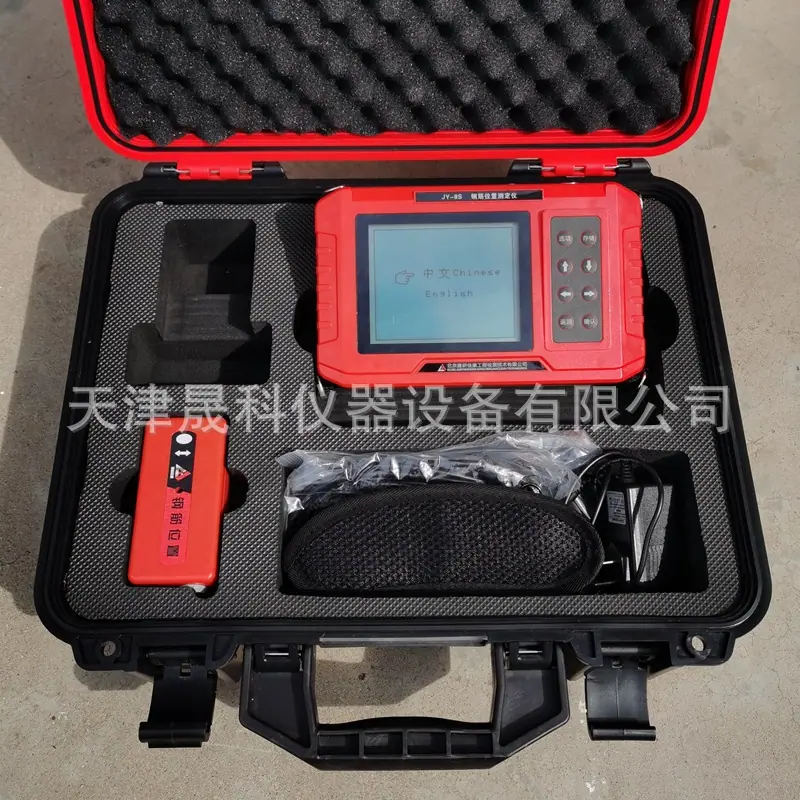

El instrumento se compone principalmente de una sonda, una unidad central (unidad de visualización digital), un carro de escaneo, un cable de conexión de datos y software de transmisión. La unidad central es un sistema de procesamiento de alto rendimiento con un microprocesador de gama alta como núcleo, con alto rendimiento y bajo consumo de energía.

1. Rango de medición de espesor de la capa protectora (nominal):
