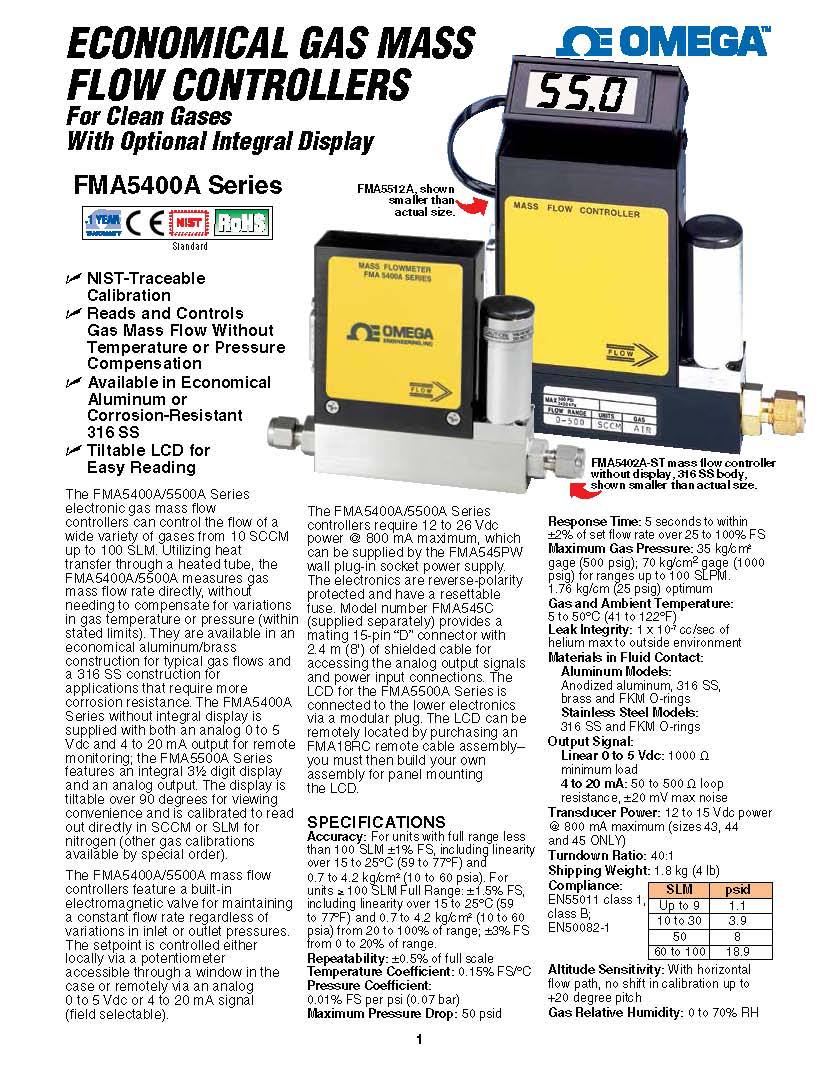

FMA5400A y FMA5500A Controladores Económicos de Calidad de Gas (con o sin pantalla integral)

• Calibración trazable a NIST
• Lea y controle el flujo másico de gas sin compensación de temperatura o presión
• Disponible en aluminio económico o acero inoxidable 316 resistente a la corrosión
• La pantalla LCD se puede inclinar para facilitar la lectura

Los medidores de flujo másico de gas electrónicos de la serie FMA5400A/5500A controlan el flujo de una amplia gama de gases desde 0 a 10 SCCM hasta 100 SLM. El FMA5400A/5500A mide el flujo de gas mediante transferencia de calor a través de un tubo calentado, proporcionando mediciones directas del flujo másico de gas sin necesidad de compensar la temperatura o la presión del gas (dentro de los límites especificados). Disponible en construcción económica de aluminio/cobre para mediciones comunes del flujo de gas, y en construcción de acero inoxidable 316 para aplicaciones que requieren mayor resistencia a la corrosión. Los medidores de flujo de la serie FMA5400A sin pantalla integrada cuentan con salidas analógicas de 0 a -5 V CC y de 4 a 20 mA para monitoreo remoto; los medidores de flujo de la serie FMA5500A cuentan tanto con una pantalla integrada de 3-1/2 dígitos como con salida analógica. La pantalla se puede inclinar 90 grados para facilitar la visualización. La pantalla está calibrada para mostrar directamente el flujo de nitrógeno en SCCM o SLM (otras calibraciones de gas están disponibles por pedido especial).

Los controladores de flujo másico FMA5400A/5500A cuentan con una válvula solenoide normalmente cerrada incorporada que mantiene un caudal constante independientemente de los cambios en la presión de entrada o salida. El punto de ajuste se puede controlar localmente mediante un potenciómetro (al que se accede a través de una ventana de acceso en la carcasa) o remotamente mediante una señal analógica de 0-5 Vcc o 4~20 mA (seleccionable en campo). La serie FMA5400A/5500A requiere una fuente de alimentación de 12~26 Vcc (corriente máxima 800 mA), que es proporcionada por la fuente de alimentación de enchufe de pared FMA545PW. Alimentación de 12~15 Vcc a 800 mA máximo (solo tamaños 43, 44, 45). El modelo accesorio FMA545C (disponible por separado) proporciona un conector tipo "D" de 15 pines con un cable blindado de 8 pies para acceder a la señal de salida analógica y a las conexiones de entrada de alimentación. La pantalla LCD proporcionada con la serie FMA5500A se conecta a la electrónica inferior mediante un conector de comunicaciones. La pantalla LCD se puede montar remotamente adquiriendo el conjunto de cable remoto FMA18RC, después de lo cual debe ensamblar los componentes usted mismo para el montaje en panel de la pantalla LCD.

especificaciones del producto
Exactitud:Para dispositivos con escala completa menor a 100 SLM ±1% FS, entre 15 y 25°C (59 y 77°F) y
Linealidad de 0.7 a 4.2 kg/cm² (10 a 60 psia). Para unidades ≥100 SLM, Escala Completa: ±1.5% FS, linealidad del 20 al 100% a 15 a 25°C (59 a 77°F) y 0.7 a 4.2 kg/cm² (10 a 60 psia); ±3% FS del 0 al 20% del rango.
Repetibilidad:±0.5% escala completa
Coeficiente de Temperatura:0.15% FS/°C
Coeficiente de presión:0.01% FS por psi (0.07 bar)
Caída máxima de presión:50 psid
Tiempo de respuesta:Dentro del rango de 25%~100% FS, dentro de ±2% del caudal establecido durante 5 segundos
Presión máxima de aire:Manómetro de 70 kg/cm2 (1000 psig) (para unidades de hasta 100 SLM); Manómetro de 35 kg/cm2 (500 psig); Óptimo 1.76 kg/cm2 (25 psig)
Gas y temperatura ambiente:5~50°C（41~122°F）
Tasa de fuga:La tasa máxima de fuga al ambiente externo es 1×10 cc/segHelio
Material Mojado:
Medidor de flujo de aluminio:Aluminio anodizado, acero inoxidable 316, latón y juntas tóricas FKM
Modelos de acero inoxidable:Anillos tóricos de acero inoxidable 316 y FKM
señal de salida:
Lineal 0~5 Vdc:carga mínima de 1000 Ω
4~20 mA：Resistencia de bucle de 50~500 Ω, ±20 mV máximo de ruido
Fuente de alimentación del sensor:12~26 Vdc @ 800 mA estándarRelación de rango:40:1
Peso de Envío:1.8 kg (4 lb)
Cumplimiento:EN55011 Clase 1, Clase B; EN50082-1
Sensibilidad a la altitud:Trayectoria de flujo horizontal, inclinada hasta 20°, la calibración no se desplazará
Humedad relativa del gas:0~70% HR

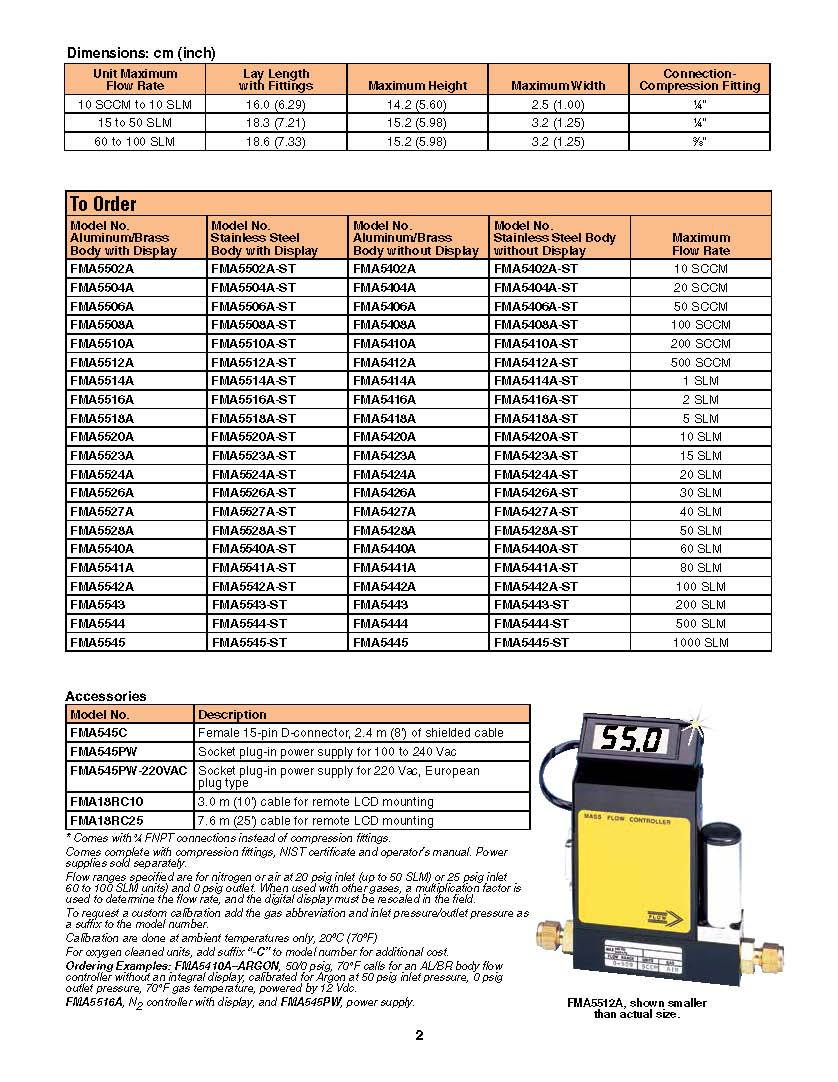

Número de producto

FMA(1) (2) A (3) (4)

Descripción de la opción:

(1) Opciones de visualización:
54 para sin pantalla
55 para con pantalla

(2) Opción Caudal Máximo:
02 para 10 SCCM
04 para 20 SCCM
06 por 50 SCCM
08 para 100 SCCM
10 por 200 SCCM
12 por 500 SCCM
14 por 1 SLM
16 por 2 SLM
18 por 5 SLM
20 por 10 SLM
23 por 15 SLM
24 por 20 SLM
26 por 30 SLM
27 por 40 SLM
28 por 50 SLM
40 por 60 SLM
41 por 80 SLM
42 por 100 SLM

(3) Opciones de cuerpo:
Ninguno (dejar el campo en blanco) para cuerpo de aluminio/latón
-ST para cuerpo de acero inoxidable 316

(4) Opciones de Unidades Limpiadas con Oxígeno:
Ninguno (dejar la opción en blanco) para Ninguno
-C para Unidades Limpiadas con Oxígeno
