Máquina automática de prueba de fuerza enchufable con terminal de computadora de 122 s y interfaz USB.

[Descripción de la factura]

Los precios de esta tienda no incluyen puntos de impuestos; ¡los puntos de impuestos se agregarán al momento de la facturación, consulte con el servicio al cliente para obtener más detalles!

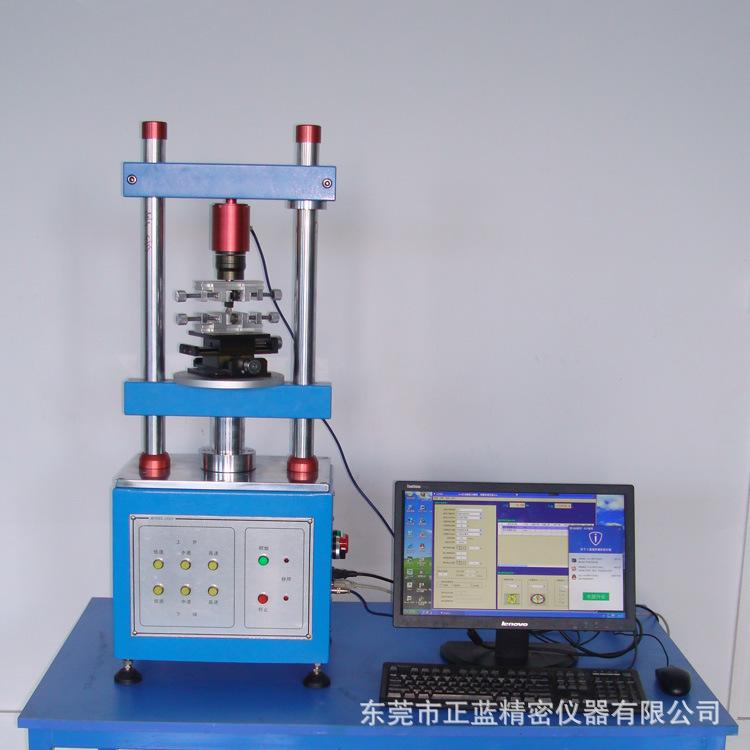

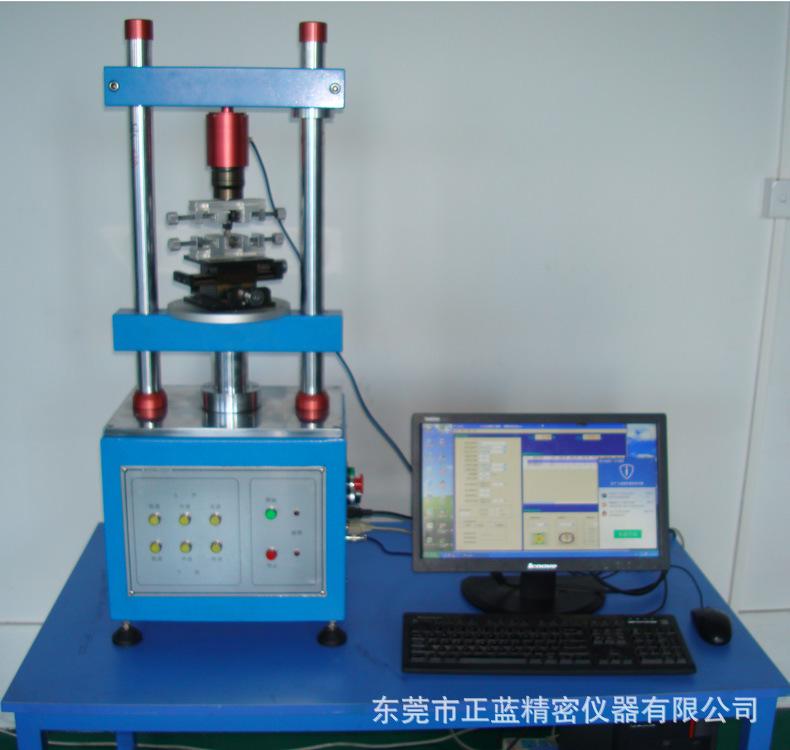

Probador de fuerza de inserción completamente automático 122S tipo computadora terminal interfaz USB probador de fuerza de inserción

Introducción:

Esta máquina es adecuada para la prueba de fuerza de inserción y fuerza de extracción de varios conectores. Con el dispositivo de centrado automático patentado, puede obtener pruebas de fuerza de inserción y extracción completamente precisas. Utiliza WINDOWS y configuraciones de ventana en chino, lo cual es simple y conveniente de operar. Todos los datos pueden ser almacenados (condiciones de prueba, curvas de desplazamiento, curvas de vida útil, informes de inspección, etc.)

Especificaciones de la máquina:

Medición-carga: 50, 20, 10Kg (opcional)

Resolución mínima: 0.01Kg o 1g - Altura de medición: 150mm

Distancia mínima de ajuste fino: 0.01mm Rango de velocidad de medición: 0-200mm/min

Rango de movimiento eje XY: 0-75mm Mecanismo de transmisión: husillo de bolas

Motor de accionamiento: servomotor Dimensiones: 360*260*940mm

Peso: 70Kg (máquina) Fuente de alimentación: AC110V o 220V

Elementos de prueba:

★Prueba de enchufe de un solo orificio

★Prueba de inserción y extracción de fila completa del conector

★Prueba de vida útil de inserción del conector

★Prueba de conector de un solo pin y retención de plástico

★Prueba de FUERZA NORMAL del conector

★Prueba general de falla por compresión y tracción

Características:

※ Todas las condiciones de prueba se pueden configurar por computadora y se pueden almacenar. Se configuran marcando el menú desplegable o ingresando datos directamente. (Incluyendo tipo de prueba, dirección de medición, rango de medición de carga, rango de medición de carrera, posición de origen de carrera, detección de origen de carrera, velocidad de medición, número total de mediciones, tiempo de pausa, posición de espera para cada vez y número de compresiones de aire).

※ Puede imprimir y almacenar gráficos (curva de desplazamiento del enchufe, curva de vida por atenuación de carga, informe de inspección);

※ Función de doble protección para sobrecarga de la celda de carga.

※ La unidad de carga N, lb, gf, kgf se puede cambiar libremente

※ Los datos de prueba se almacenan en el disco duro (cada dato se puede almacenar, ilimitadas veces);

※ Todas las condiciones de prueba se pueden configurar en la pantalla de la computadora, lo cual es conveniente y rápido (incluyendo carrera de inserción y extracción, velocidad, tiempo de pausa, etc.);

※ El contenido del encabezado del informe de inspección se puede modificar en cualquier momento (se aceptan tanto chino como inglés);

※. Para los informes gráficos y los informes de texto, el título y el LOGOTIPO pueden ser especificados por el cliente.

※ Los informes de inspección se pueden convertir a .WORD para su edición;

※ El contenido del encabezado del informe de inspección se puede modificar en cualquier momento (se aceptan tanto chino como inglés)

※ Con el sistema de prueba de impedancia dinámica, la impedancia dinámica se puede probar mientras se prueba la fuerza de inserción y extracción, y se puede dibujar una "curva carga-impedancia-carrera". (Opcional)

Equipamiento estándar:

△1220S cuerpo de la máquina de prueba.

△Software de operación de control de complementos del sistema de ventanas.

△ Celda de carga

Etapa móvil XY

△Dispositivo de corrección automática de posición para toda la fila de conectores.

△Pinza para conectores de fila completa

△Motor: Panasonic, Japón

△Sensor: American Shiquan

△ Husillo: Husillo de bolas ABBA de Taiwán

△Software de medición: Software de medición en chino e inglés
