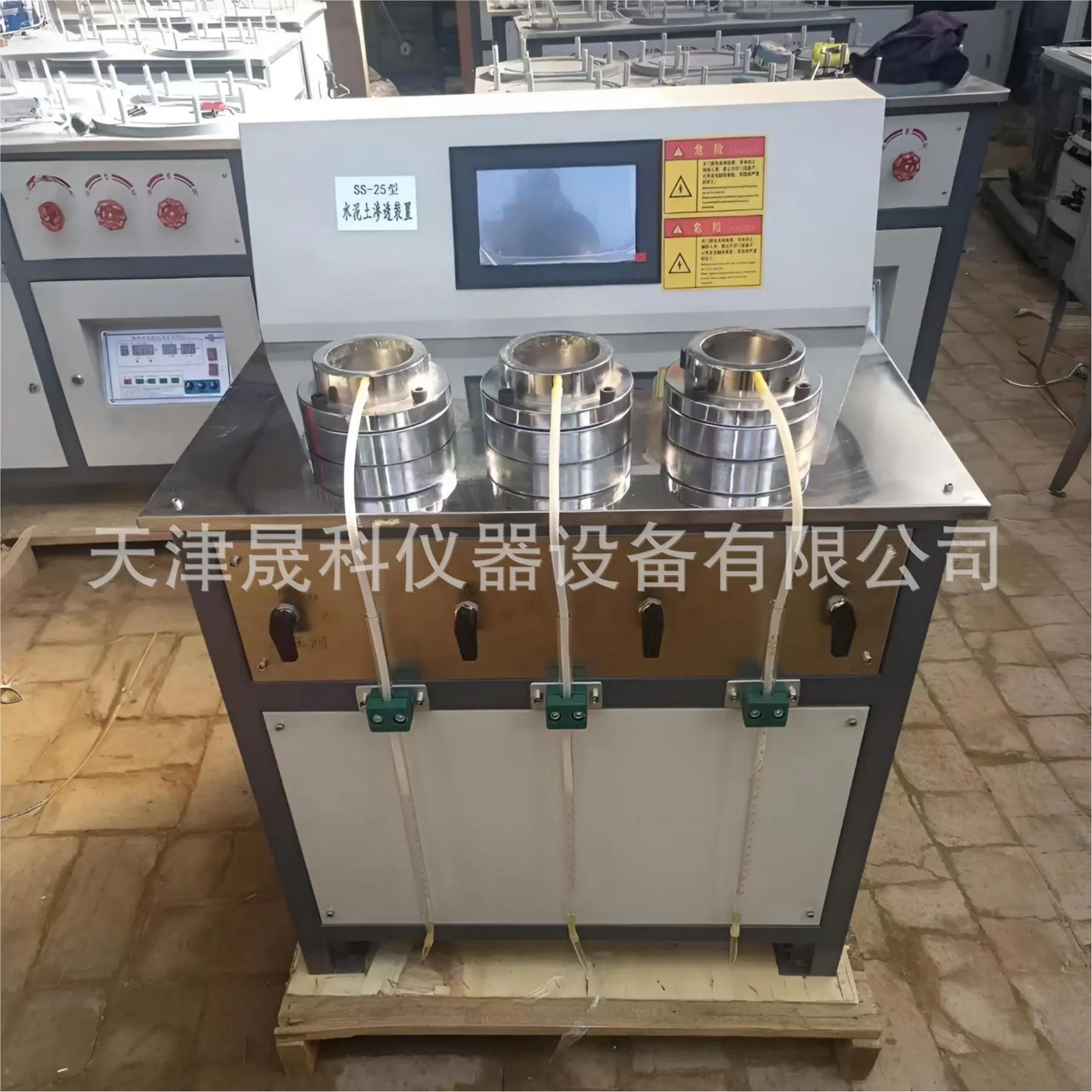

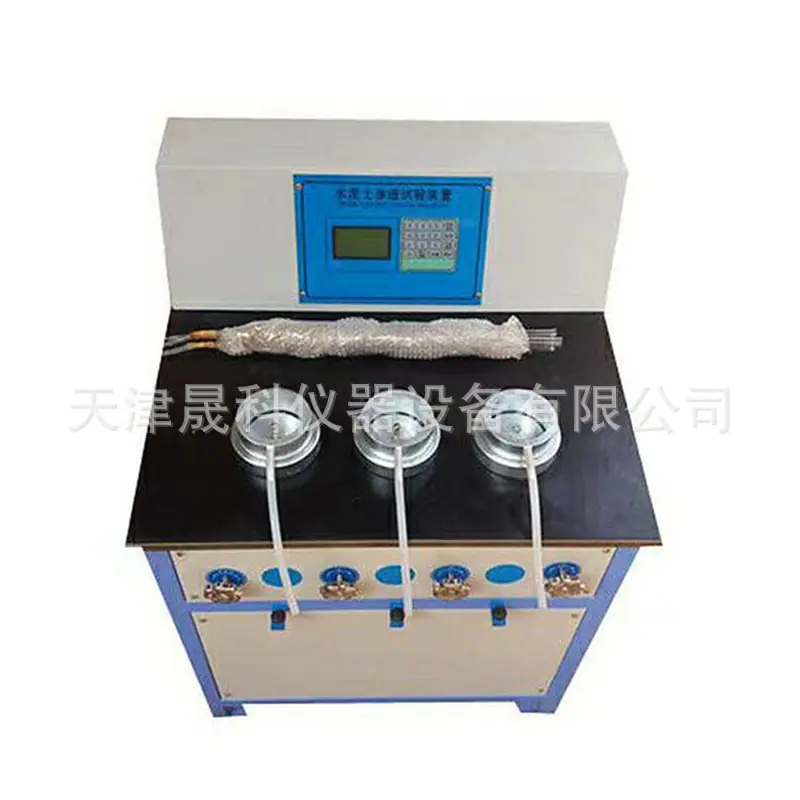

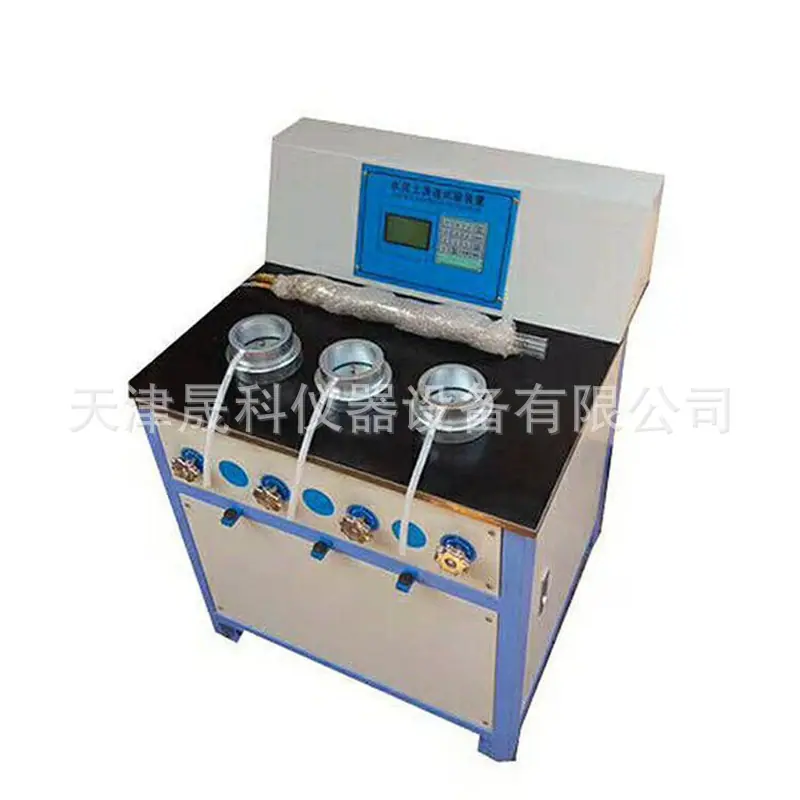

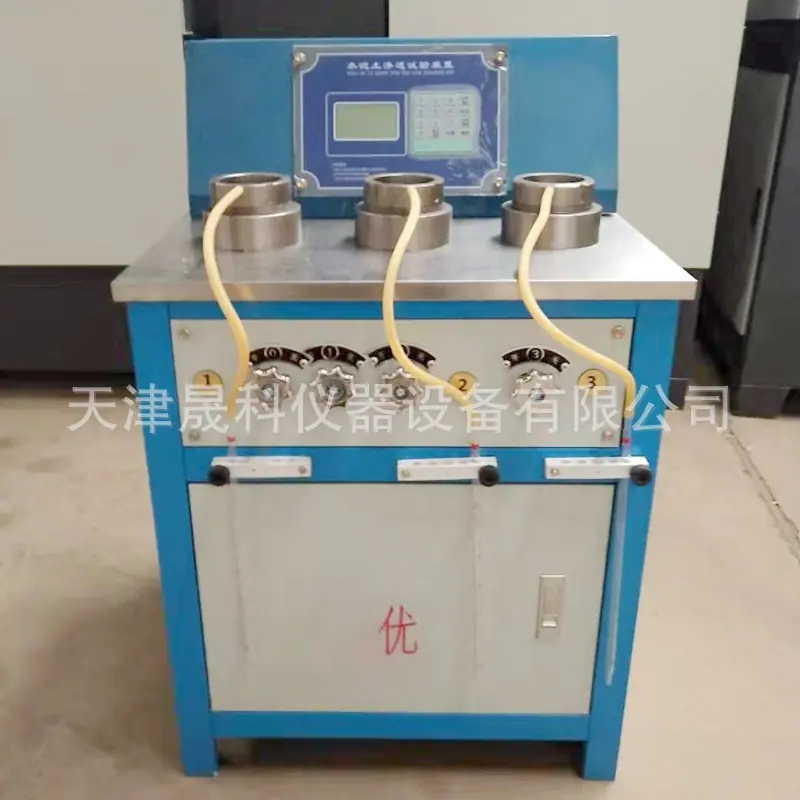

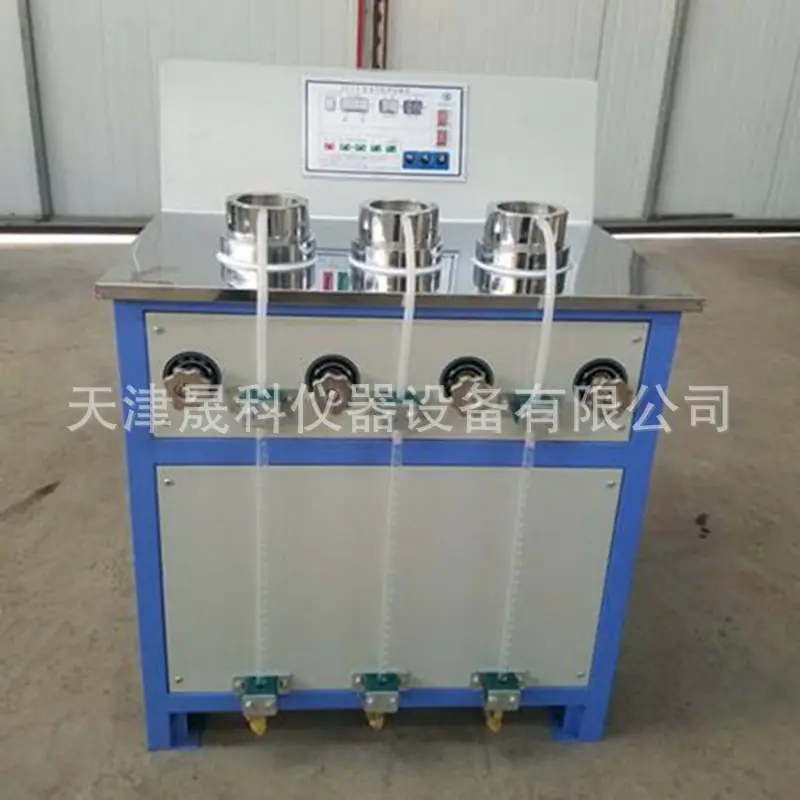

SST-25 Probador de Permeabilidad de Suelo Cemento

1. Introducción del producto:

Se utiliza principalmente para probar el rendimiento anti-filtración del suelo cementado y determinar el grado anti-filtración. También se puede utilizar para determinar la permeabilidad al aire y la inspección de calidad de los materiales de construcción. Por lo tanto, se ha utilizado ampliamente en departamentos relevantes de producción, construcción, diseño, enseñanza e investigación.

La función del permeámetro de suelo cemento es la misma que la del tipo ordinario. Su característica principal es que el valor de presión se muestra en el indicador de presión a través del sensor, y puede aumentar automáticamente la presión y completar la prueba según el programa establecido, reduciendo la carga de trabajo del personal.

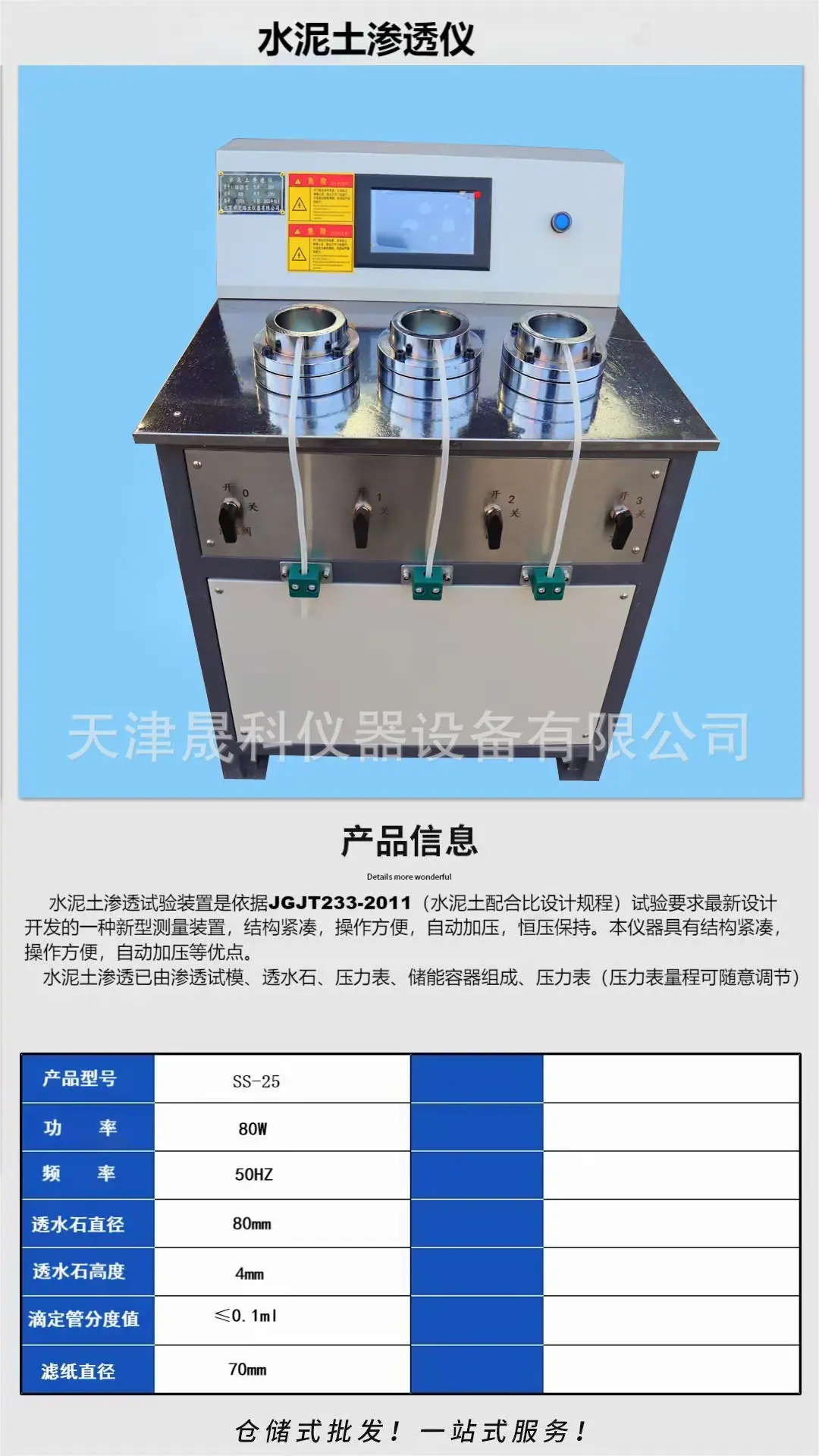

2. Principales parámetros técnicos

1. Presión de trabajo: 2.5Mpa (los usuarios pueden elegir libremente por debajo de 2.5Mpa)

2. Modo de trabajo: presión constante automática (tipo de pantalla digital: presión constante automática y aumento de voltaje automático)

3. Número de probetas que se pueden fabricar a la vez: 3

4. Dimensiones geométricas del molde de prueba (también conocido como molde principal)

Diámetro superior de la cavidad del molde de la pieza de prueba: φ70mm

Diámetro inferior de la cavidad: φ80mm

Altura: 40 mm

5. Parámetros de la bomba de émbolo: Caudal: 0.16L/min

6. Potencia del motor: 120W, fuente de alimentación: 380V-50HZ

7. Dimensiones: 950×500×800mm

8. Masa: ≈100KG

3. Principales indicadores técnicos

1. Contenedor de permeación: Consiste en un molde para prueba de permeación, piedra permeable y papel de filtro.

2. Fuente de presión: La bomba de suministro de aire debe ser capaz de mantener la presión del agua estable a lo largo del tiempo según sea necesario.

3. Manómetro: El rango debe ser (0-2.5MPa)

4. Molde para prueba de penetración: Se debe utilizar un molde de prueba de metal. El diámetro interior de la abertura superior debe ser de 70 mm, y el diámetro interior de la abertura inferior debe ser de 80 mm. La altura debe ser de 40 mm, y debe haber una salida de agua en el lado superior del molde de prueba.

5. Material de sellado: se puede usar cemento y material de sellado de mantequilla.

6. Piedra permeable: el diámetro es de 75-80 mm, el espesor es de 4 mm y el coeficiente de permeabilidad debe ser mayor que 10-3 cm/s

7. Bureta: el valor de graduación no es mayor a 0.1mL

8. Papel de filtro: el diámetro es de 70 mm.

4. Principio de funcionamiento principal y estructura:

El permeámetro de suelo cemento utiliza el principio de que la presión en un recipiente sellado es igual en todas partes (la diferencia de nivel de agua es despreciable), utiliza una bomba de agua para suministrar presión a todo el sistema y controla la magnitud de la presión presurizada mediante un manómetro de contacto eléctrico o un controlador de presión para lograr que el agua presurizada penetre de abajo hacia arriba en la probeta instalada en el molde de prueba, midiendo así el rendimiento anti-filtración de la probeta y calculando su grado anti-filtración.

Se compone principalmente de una caja, un banco de trabajo, un sistema de suministro de presión, una mesa de operaciones, etc.

1. Caja: Está soldada a partir de varias secciones de acero y se utiliza principalmente para instalar y conectar varios componentes. Se instala un banco de trabajo en la parte superior, un sistema de suministro de presión y una caja eléctrica en el interior, y una mesa de operaciones en el frente.

2. Banco de trabajo: Hecho de panel de acero inoxidable y equipado con 12 bases de molde para instalar moldes de prueba.

3. Sistema de suministro de presión: Consta de un motor eléctrico, una caja de potencia, una bomba de agua, una bolsa de agua, una válvula de seguridad y tuberías. El motor eléctrico se utiliza para proporcionar energía al sistema; la caja de potencia se utiliza para convertir la energía proporcionada por el motor eléctrico en energía para movimiento alternativo y proporcionarla a la bomba de agua; la bomba de agua se utiliza para proporcionar presión de agua a todo el sistema; la bolsa de agua se utiliza para estabilizar la presión de agua del sistema de suministro y para desviar la fuente de presión de agua; la válvula de seguridad está instalada en el centro de la bolsa de agua, y la función de la válvula de seguridad es asegurar que la presión del sistema no sea mayor que el rango del manómetro.

4. Mesa de operaciones: compuesta principalmente por control eléctrico y válvulas de control.

(1) Válvula de control. Su apertura y cierre son los mismos que los de las válvulas generales, es decir, la rotación en el sentido de las agujas del reloj cierra y la rotación en sentido contrario a las agujas del reloj abre. Cada válvula controla un molde de prueba.

(2) Parte de control eléctrico: Consta de un interruptor combinado y un controlador conectado a un sensor de presión. El interruptor combinado controla el suministro de energía del probador de impermeabilidad. La posición "0" es apagado y la posición "1" es encendido. El controlador se utiliza para controlar la presión del sistema de suministro de presión para mantener la presión dentro del rango que necesita. Cuando el puntero de presión alcanza el límite superior, la bomba de agua deja de funcionar. Debido a razones como la penetración de la pieza de prueba, la presión del agua disminuye y el puntero gira en sentido contrario a las agujas del reloj, dejando la posición del límite superior hasta que alcanza el límite inferior. La bomba de agua se reinicia y la presión del agua sube hasta el límite superior. Para obtener detalles sobre la configuración del controlador, consulte el apéndice.
