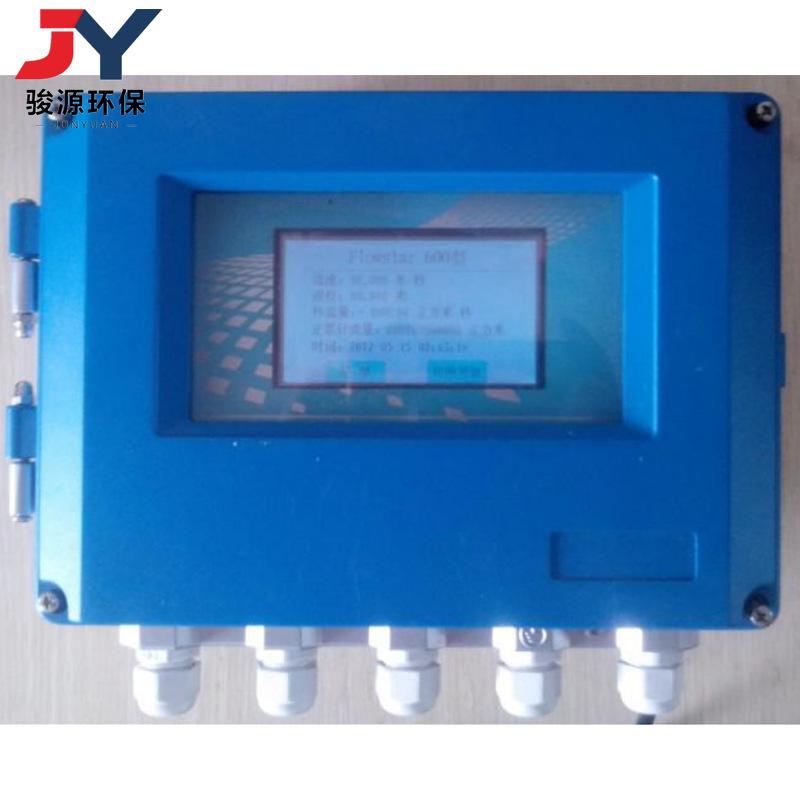

JY-Flowstar600 medidor de flujo Doppler en línea medidor de flujo Doppler acústico

===================================
Equipo Co., Ltd. de Qingdao Junyuan
Gerente de ventas: Sr. Gao
Gerente Jiang
Teléfono fijo:
Dirección: No. 1, Kangning Road, Distrito Norte, Qingdao
===================================
Consulte el presupuesto telefónico y escrito para conocer los precios de los productos. No dude en llamarnos para una consulta.

Introducción al Efecto Doppler Acústico

El medidor de corriente Doppler acústico Flow star es un analizador de velocidad multipunto y multifacético desarrollado utilizando tecnología de procesamiento de señales. Se puede instalar en el costado, fondo o parte superior del río o canal a medir según sea necesario, y se puede configurar para emitir hacia arriba, abajo, izquierda o derecha en cualquier ángulo de acuerdo con la situación del sitio, para medir con precisión cientos de datos de puntos de velocidad desde el fondo del agua hasta la superficie a diferentes profundidades y de izquierda a derecha a diferentes distancias. Al mismo tiempo, puede rastrear y calcular cientos de datos de velocidad en diferentes ubicaciones, y puede dibujar un mapa de distribución de flujo en tiempo real del río y el canal de suministro de agua del sitio. Simplifica enormemente el método tradicional de medición de flujo de la ingeniería hidráulica, y ha supuesto un salto cualitativo en precisión, estabilidad y rendimiento en tiempo real.

Para cualquier río o canal, siempre que haya un instrumento de medición de estrella de flujo, la distribución del flujo, los datos de velocidad del flujo y el caudal de agua se pueden medir con precisión.

Características

(1) Un solo sensor de velocidad de flujo es fácil de instalar (como el tipo "forma de búnker", instalado en un pozo de protección circular, midiendo desde el "agujero de observación del búnker" hacia aguas abajo para evitar impactos de seres humanos y escombros durante las inundaciones), y puede instalarse de forma oculta para garantizar un funcionamiento estable y fiable a largo plazo.

(2) Puede medir tanto el flujo aguas abajo como aguas arriba, y también puede medir en ambas direcciones si es necesario. El flujo en ambas direcciones se puede almacenar en diferentes áreas de almacenamiento para facilitar las estadísticas de flujo.

(3) La pantalla grande tiene una pantalla de matriz de puntos, sin caracteres chinos, y está equipada con gráficos para facilitar la operación y el análisis de flujo.

(4) Se dispone de visualización opcional en tiempo real de curvas de velocidad de flujo y software gráfico para facilitar el análisis y la investigación del patrón de flujo de agua.

(5) Medición de velocidad de bajo consumo de energía, el sensor es conveniente para la operación a largo plazo en el campo cuando no hay corriente alterna.

(6) Se puede conectar con una variedad de instrumentos de medición de nivel de agua, como los de tipo presión, tipo flotador y tipo ultrasónico.

(7) Tiene puertos de comunicación USB y RS485, que pueden realizar la transmisión remota de datos.

(8) Portátil y tiene función de almacenamiento de datos, lo cual es conveniente para el análisis de la situación de medición.

Especificaciones principales

Ámbito de aplicación: Puede medir el caudal y el flujo de todos los ríos y canales, que pueden ser rectangulares, trapezoidales, alcantarillas o canales personalizados.

Anfitrión: Fuente de alimentación AC220V/DC12V, ±20%

Temperatura: -20℃—50℃

Humedad: menos del 90%

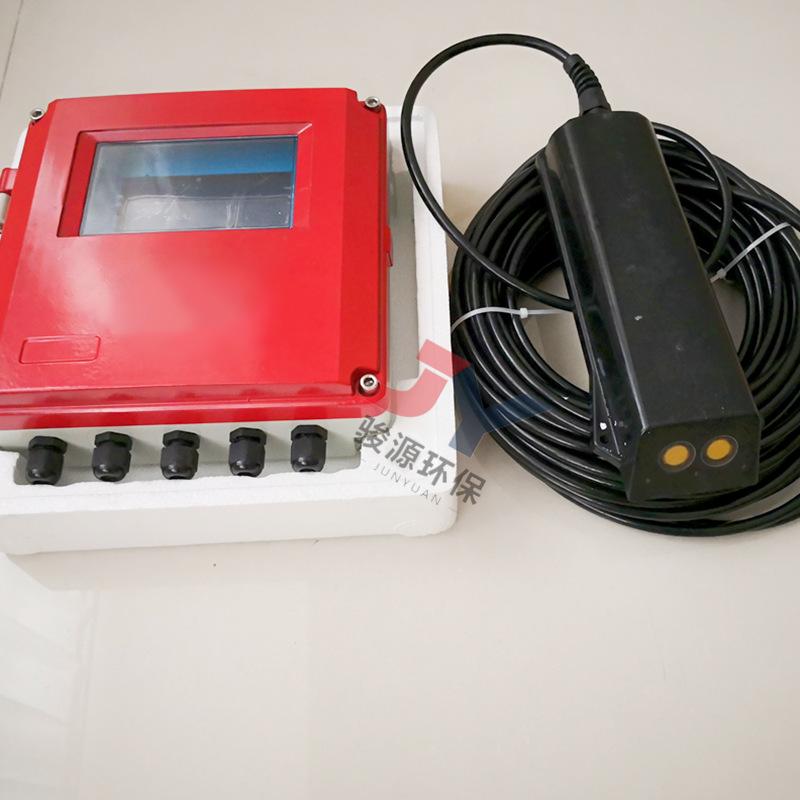

Sensor de caudal:

Temperatura: -10℃—60℃

Resistencia a la presión (incluyendo el conector del cable de señal de salida): 800 metros bajo el agua.

Rendimiento de medición de caudal:

Frecuencia 1MHz, sección transversal ≤25m²

Caudal ≤5m/s, si es mayor que 5m/s, por favor haga un pedido.

Precisión de medición: ±0.5%±2mm/s
