Nuevo actuador eléctrico ajustable Bell ALX-20E con control de señal analógica

El nuevo actuador eléctrico pequeño de precisión BR-10J de Bell tipo interruptor 380V introducción breve el actuador pequeño de precisión es adecuado para válvulas rotativas parciales (como válvulas de mariposa, válvulas de bola y compuertas, etc.), utilizando componentes electrónicos importados, carcasa de fundición a presión de aleación de aluminio de alta calidad, fina y lisa, tamaño pequeño y peso ligero, sin mantenimiento, fuerte resistencia a la corrosión y otras excelentes prestaciones, se puede utilizar en lugares estrechos. Los productos se utilizan ampliamente en automatización de edificios, conservación de agua, fabricación de papel, energía eléctrica, industria química y otros sistemas de control de automatización.

Actuador eléctrico regulador ALX-20E control de señal analógicaLas ventajas específicas son las siguientes:

1. Tamaño pequeño, gran torque El volumen y el peso generales son solo equivalentes a 1/3 de productos tradicionales similares; la potencia de entrada general es pequeña, el torque de salida es grande y el espacio de instalación requerido es pequeño; es muy conveniente de instalar y transportar.

2. Potente motor. El motor está diseñado según las características de funcionamiento de la válvula, con alto par de arranque, baja corriente de arranque y baja inercia de rotación. El devanado del estator incorpora un protector contra sobrecalentamiento (de recuperación automática). Si la válvula se bloquea accidentalmente, el protector controla la parada del motor, protegiendo así la seguridad de todo el equipo.

3. Los engranajes de precisión están compuestos por múltiples engranajes y ejes precisamente tangentes. Los engranajes y los ejes están hechos de acero de alta aleación tratado térmicamente con alta resistencia y buena resistencia, y pueden soportar el impacto de la carga de fatiga a largo plazo. El mecanismo de engranajes está lleno de grasa de molibdeno de grado alimenticio importada para completar la lubricación, y no se requiere inspección ni mantenimiento.

4. Limitador mecánico: El perno y el bloque limitador de recorrido mecánico, fabricados en acero inoxidable, permiten ajustar con precisión el mecanismo de recorrido al ángulo requerido. Para facilitar el ajuste, este perno se coloca fuera de la carcasa y se fija en la posición deseada con una tuerca de acero inoxidable después de cada ajuste.

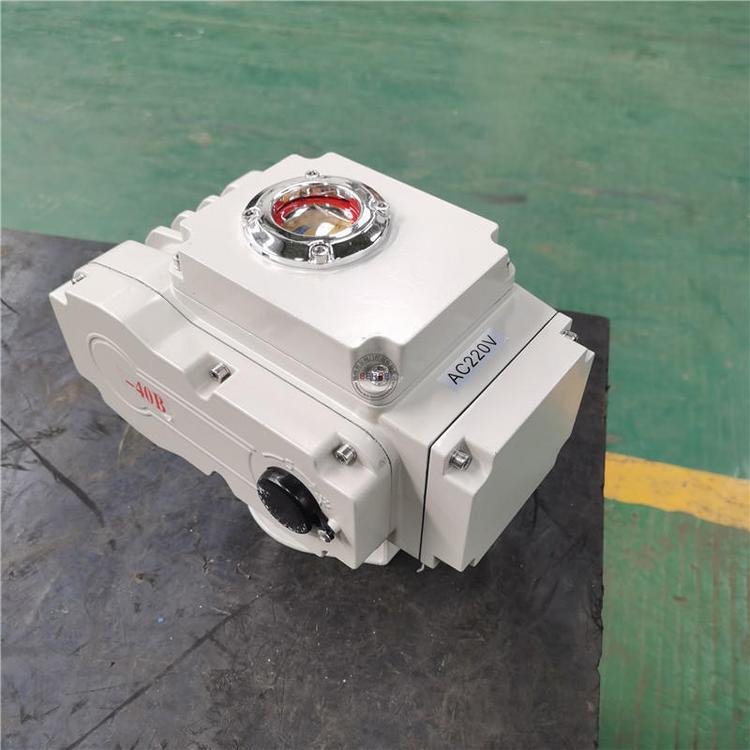

5. La lente de la pantalla de apertura de la válvula y el cuerpo están unidos con pegamento para vidrio importado de grado alimenticio. Esta unión es muy fuerte, lo que garantiza que el producto no contamine, sea resistente a altas temperaturas y resista eficazmente la corrosión en entornos hostiles, como la inmersión bajo la lluvia.

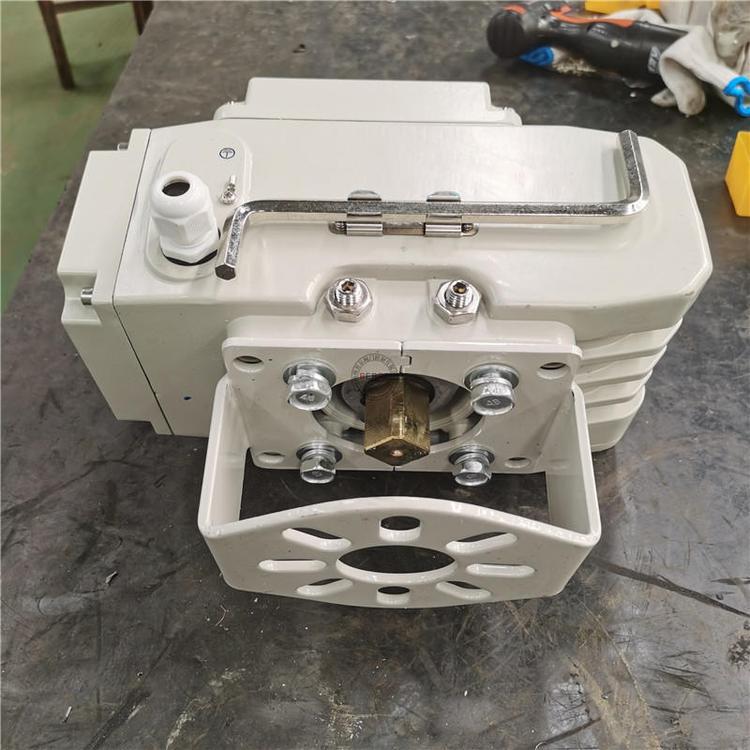

6. Manivela manual: Durante la depuración o un corte de energía, la manivela de acero inoxidable permite girar la válvula. S es en sentido horario y O es en sentido antihorario.

7. La interfaz del cable está equipada con dos conectores de cable a prueba de agua G1/2, uno para la línea del cable y el otro para la línea de señal para evitar interferencias.

8. Los microinterruptores de la serie HD utilizan microinterruptores importados, y su calidad de contacto, vida útil, rendimiento de aislamiento y otros indicadores son excelentes y confiables.

9. El potenciómetro de precisión utiliza potenciómetros importados de alta precisión con una vida útil de hasta 30.000 ciclos. Es ideal para el ajuste de pequeñas aberturas de válvulas. Garantiza eficazmente el ajuste preciso de la válvula eléctrica.

10. Módulo de control El módulo de control encapsulado en resina tiene características notables como alta descomposición, funciones fuertes, antivibración, larga vida útil y confiabilidad.

11. El módulo de control integrado del servomecanismo compara continuamente la señal de entrada y la señal de retroalimentación del potenciómetro. Al alcanzar el equilibrio, el motor se detiene y el eje de salida mantiene la válvula en la posición correspondiente hasta que cambia la señal de entrada. Garantiza un ajuste preciso y continuo de la apertura de la válvula.

12. El dispositivo inteligente integrado de control automático tiene una entrada y salida de señal de 4 ~ 20 mA·CC, que puede ser controlado por PLC de computadora y sistema DCS, control de ajuste proporcional y posicionamiento, no se requiere control manual, posición autobloqueante, conexión simple, rendimiento estable y confiable, alta precisión de control, velocidad de respuesta rápida, etc.

13. Fácil de instalar y sencillo de conectar.

14. El voltaje convencional es monofásico de 220 V. La fuente de alimentación especial tiene tres especificaciones: CC 220 V, CC 24 V y CA 110 V.

Actuador eléctrico regulador ALX-20E control de señal analógicaAviso

1: Asegúrese de conectar la fuente de alimentación en la secuencia de fase incorrecta para evitar daños a la válvula o al actuador.

2: Se prohíbe la operación manual cuando la energía está encendida.

3: Cuando se use en exteriores, agregue una cubierta protectora al actuador eléctrico para prevenir el envejecimiento.

4: Después de abrir la cubierta, apriete los tornillos para evitar que entre agua o polvo al actuador.

5: No instale alrededor de gases explosivos.

6: Asegúrese de que el voltaje de entrada y los puntos de cableado sean correctos.

7: Está prohibido sobrecargar el actuador eléctrico.

8: La fábrica no acepta ninguna responsabilidad por cambios y reparaciones inadecuados al actuador.
