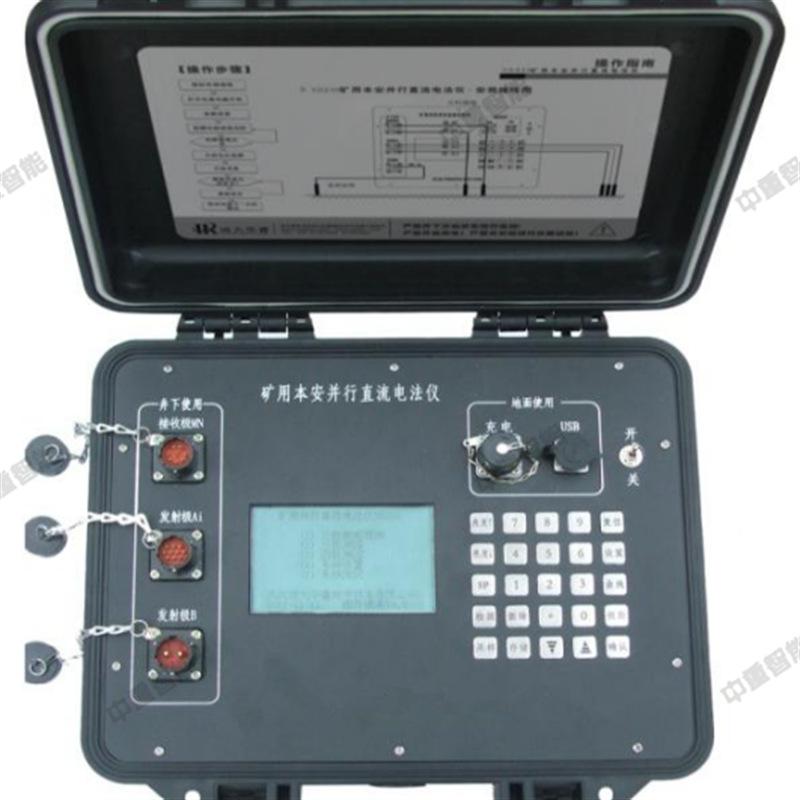

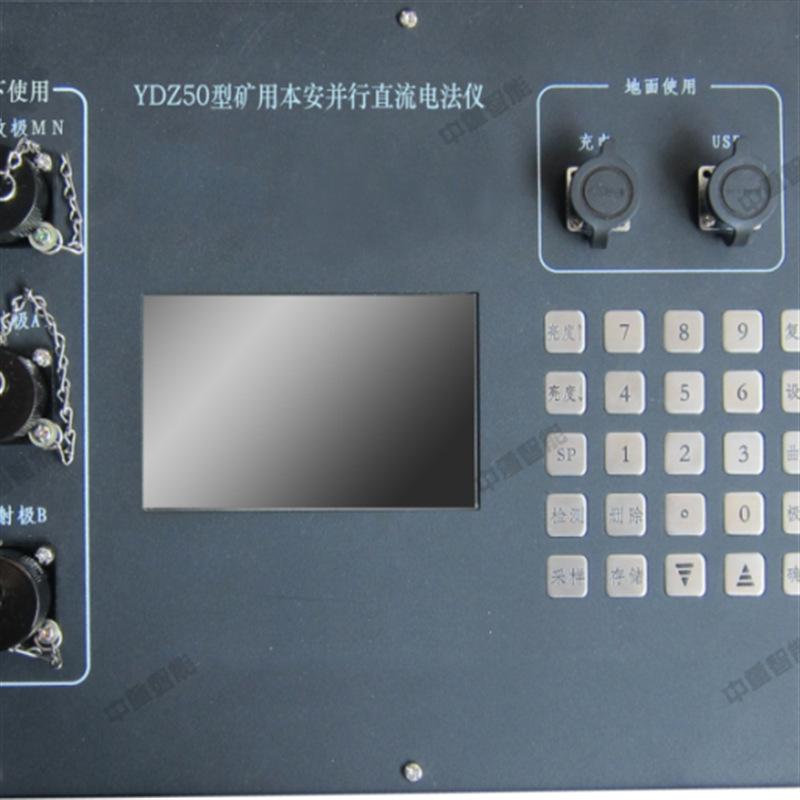

Detección de ingeniería de fábrica de origen instrumento eléctrico de CC YDZ75 instrumento eléctrico de CC paralelo intra usado en mina

I. Descripción general

El comprobador de resistencia de CC se basa en un microcontrolador de alta velocidad y adopta modulación de alta frecuencia, fuente de alimentación de alta potencia y alta velocidad.El convertidor A/D y la tecnología de fuente de corriente controlada por programa logran una gran salida de corriente de hasta 100 A, logrando resultados de medición sin precedentes y funciones de medición altamente automatizadas, con alta precisión, amplio rango de medición, datos estables, buena repetibilidad, fuerte capacidad antiinterferente, función de protección completa, velocidad rápida de carga y descarga, etc. El instrumento es de tamaño pequeño, liviano, fácil de transportar y es la última generación de productos para pruebas de resistencia de CC de transformadores.

Nuevo concepto de medición de resistencia directa！

2. Funciones y características principales:

1. 1. Alta velocidad16PocoANUNCIOConvertidor, los datos de medición son estables y tiene buena repetibilidad.
2. 2. La tecnología de fuente de corriente programable automática puede seleccionar manualmente la corriente de salida típica o controlar automáticamente la corriente de salida mediante el microcontrolador interno.2000 engranajes actuales, en estado automático, son controlados automáticamente por el microcontrolador interno de acuerdo con la resistencia medida, logrando así un rango de medición relativamente amplio y el mejor estado de medición.
3. 3. Pantalla dinámica en tiempo real, velocidad de respuesta rápida, puede cambiar directamente el interruptor de toque en el estado de medición, el instrumento lo avisará automáticamente y el nuevo valor de resistencia se mostrará rápidamente sin reiniciar.
4. 4. Diseño altamente inteligente, configuraciones de funciones ingeniosas y avanzadas, puede determinar automáticamente fallas en la línea de prueba, como conexión y desconexión virtuales.
5. 5. La función de protección es perfecta, lo que puede proteger de manera confiable el instrumento del impacto de la fuerza electromotriz inversa y tiene la función de indicación de descarga automática.
6. 6. Se puede visualizar la corriente medida y el tiempo de medición.
7. 7. La tecnología de gestión inteligente de energía puede reducir eficazmente el calentamiento interno del instrumento.
8. 8. Se puede almacenar250 datos de medición, sin pérdida en caso de corte de energía.
9. 9. Todos los menús e indicaciones de operación están en caracteres chinos, son intuitivos y convenientes.
10. 10. Microimpresora incorporada para imprimir resultados de medición y registros de memoria.
11. 11. Funciones de calendario y reloj sin corte de energía.

3. Principales indicadores técnicos:

1． Los principales indicadores técnicos se muestran en la siguiente tabla:

2. Resolución máxima:1 mW

3. Fuente de alimentación de funcionamiento: CA 220 V ± 10 %.

4. Temperatura ambiente: -10~40°C

Cuatro、Configuración de clave

El probador tiene seis botones, que se describen a continuación:

1． Teclas de movimiento del cursor“▲”, “▼”, “►”: En el modo de selección de menú, se utiliza para mover el cursor y seleccionar el elemento deseado. En el modo de configuración de parámetros, se utiliza para aumentar o disminuir la posición de entrada actual en 1 o desplazarla a la derecha.

2． Tecla "Cancelar": En el modo de selección de menú y medición, se utiliza para cancelar la operación actual y volver al menú anterior. En el modo de entrada de parámetros, se utiliza para cancelar la posición de entrada actual hasta salir del modo de entrada.

3． Tecla “OK”: se utiliza para confirmar la selección actual o confirmar los datos ingresados actuales.

Medición de resistencia

configuración de parámetros

Ver memoria

(1)

4． Botón “Reset”: en cualquier estado, al presionar este botón se restablecerá toda la máquina a su estado inicial.

automático 0,5 A 1 A 2 A 5 A

10 A 20 A

5. Método de operación:

1．Medición de resistencia:

Después de encender el instrumento o presionar el botón de reinicio, ingrese

#SUPERMAN-MN

R=XX.XXmYo

Yo= XX.XA

(3) XXXS

¡Descarga!

Espere por favor

Tenga en cuenta: esta pantalla desaparece

Se da por terminada la descarga.(4)

Estado inicial(1)Mueva el cursor a"Medición de resistencia", presione "OK" para ingresar al estado(2)Muestra la lista de selección actual. El rango de medición de los diferentes rangos de corriente se muestra en la tabla a continuación.Puede consultar la selección. El modo automático puede abarcar todo el rango de medición indicado en los indicadores técnicos del modelo correspondiente. El principio de la selección automática de corriente es utilizar la corriente más alta posible. Coloque el cursor sobre la corriente de salida requerida y pulse la tecla "OK" para acceder al estado.(3), mostrando la corriente de carga cambiante y el tiempo de medición,#SUPERMAN es el número de dispositivo predeterminado, que el usuario puede introducir. MN indica el número de mediciones realizadas. Una vez completada la carga, el valor de resistencia se muestra automáticamente. En este momento, cada vez que se pulsa la tecla "OK", se almacena el resultado de la medición (el modelo con impresora imprime el resultado simultáneamente) y el número de mediciones MN aumenta en 1. Pulse la tecla "Cancelar" o "Reiniciar" para salir de la medición de resistencia y acceder al estado.(4), indicando que se está descargando. Una vez completada la descarga, vuelve automáticamente al estado inicial.(1), completando una medición de resistencia.

2． configuración de parámetros:

ID del dispositivo SUPERHOMBRE

hora actual10:20:30

Fecha actual05.06.12

(5)

yo Configuración de numeración

Número total de registros de memoriaXXX （7）

“▲” o “▼” - Ver

"OK"-------Imprimir

“▲”+“▼”--Borrar

ID del dispositivo SUPERHOMBRE

hora actual10:20:30

Fecha actual05.06.12

ingresar>ABCD1234< (6)

Ingresar el número de dispositivo ayuda a distinguir datos y encontrar datos de memoria.(1), de modo que el cursor apunte a"Configuración de parámetros" presione la tecla "OK" para ingresar al estado(5), muestra el número de dispositivo actual y la fecha y hora, apunte el cursor a "Número de dispositivo" y presione la tecla "OK" para ingresar al estado(6), y se le solicitará que ingrese un nuevo número de dispositivo. PresioneLa tecla "▲" o "▼" puede alternar el dígito de entrada actual de '0' a '9', y luego de 'A' a 'Z'.►Para introducir el siguiente dígito, pulse la tecla "Cancelar" para cancelar el dígito introducido hasta salir del modo de entrada. El número máximo de caracteres introducidos es de 8. Tras introducir el número, pulse la tecla "Confirmar" para volver al modo (5) y mostrar el nuevo número de dispositivo. Tras introducir el nuevo número de dispositivo, el número de secuencia de medición del dispositivo en prueba se establece automáticamente en 1.

yo Fecha y hora

#ABCD1234-MN

12/06/2005-10:20

R=XX.XXmYo

Yo= XX.XA (8)

El método de entrada para la configuración de fecha y hora es el mismo que el del número de dispositivo., pero debe ingresar un número razonable de seis dígitos, como "050612" para la fecha.

3． Operaciones de memoria:

En el estado inicial(1), mueva el cursor a"Ver memoria" presione la tecla "OK" para ingresar al estado(7)， Se muestran el número total de registros de memoria actuales y las indicaciones de operación.Presione "▲" o "▼" para ingresar al estado(8) , ver el contenido del registro de memoria en orden cronológico,ABCD1234 indica el número de dispositivo para este registro, MN indica el valor de resistencia MN de este dispositivo, 2005.06.12-10:20 indica la hora de esta medición (año, mes, día, hora, minuto), presione la tecla "OK" para imprimir los datos actuales, presione las teclas "▲" y "▼" al mismo tiempo para borrar todos los datos en la memoria, presione la tecla "Cancelar" o "Restablecer" para salir de la operación de memoria y volver al estado(1)La memoria puede almacenar hasta250 resultados de medición; el registro más antiguo se sobrescribirá después de 250 mediciones. El contenido de la memoria se puede conservar durante mucho tiempo sin perderse incluso sin alimentación.

5. Cosas a tener en cuenta:

1． Dado que el rango de corriente de salida de este dispositivo es amplio, antes de realizar la medición, es importante considerar que la corriente seleccionada no supere el rango de tolerancia del dispositivo bajo prueba. Una corriente excesiva provocará que la resistencia de la resistencia medida cambie gradualmente debido al efecto térmico de la corriente.

2． La corriente de salida del rango de corriente automático es utilizar una corriente lo más grande posible, que puede salir deVarias corrientes desde 0 al valor máximo.

3． Los dos cables de la misma pinza de prueba deben conectarse a los terminales de corriente y voltaje del mismo color respectivamente.

4． Después de cada prueba, espere a que la indicación de descarga desaparezca antes de retirar el cable de prueba. El operador debe prestar atención a la seguridad.

5． La memoria puede almacenar hasta250 resultados de medición. El registro más antiguo se sobrescribirá después de 250 mediciones.

6． Si ocurre alguna anomalía durante la medición, presione el botón de reinicio o apague el dispositivo. Si no se puede restablecer a la normalidad, póngase en contacto con nuestra empresa y no lo desmonte usted mismo.

6. Servicio posventa:

Este producto se reparará sin cargo y se mantendrá de por vida si ocurre algún problema de calidad dentro del año a partir de la fecha de venta.
