Actuador eléctrico pequeño de precisión ajustable DC24V control analógico

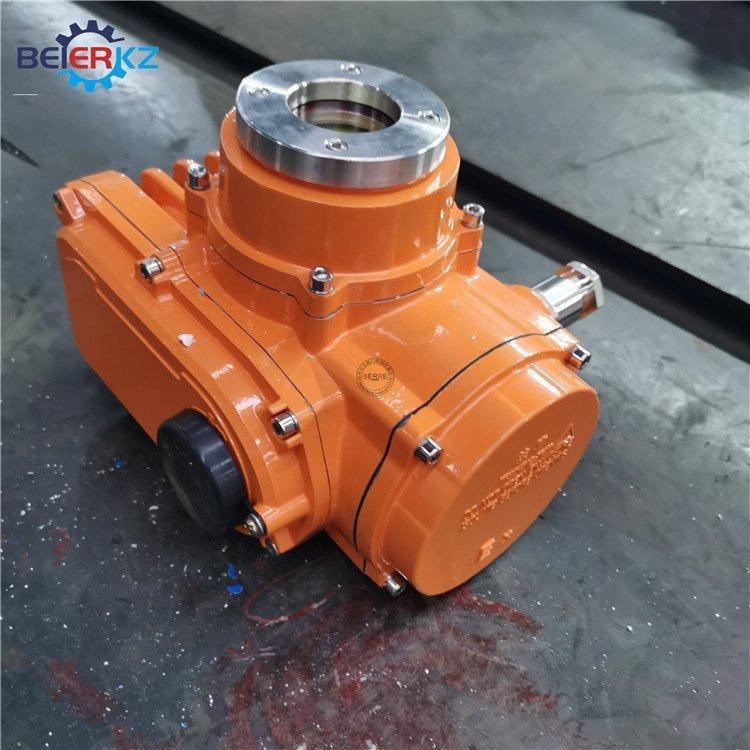

uno,Actuador eléctrico pequeño ajustable DC24VDescripción general:

Actuador Eléctrico Inteligente Pequeño El actuador eléctrico pequeño está fabricado absorbiendo y aplicando completamente tecnología avanzada extranjera. La estructura interna está ensamblada principalmente con materiales importados, y la carcasa de toda la máquina está hecha de fundición a presión de aleación de aluminio. Tiene muchas funciones superiores como cableado simple, rendimiento estable, bajo consumo de energía, apariencia hermosa, peso ligero, tamaño pequeño, fácil mantenimiento, instalación sencilla, operación manual y eléctrica. Puede ser adecuado para fuentes de alimentación externas como AC24V, AC110V, AC220V, AC380V, DC24V, DC220V, etc. El tiempo de conmutación de salida se puede seleccionar entre 5S, 10S, 15S, 30S, etc.

dos,Actuador eléctrico pequeño ajustable DC24VCaracterísticas de rendimiento del producto:
1. Carcasa: La carcasa está hecha de aleación de aluminio duro, anodizada y recubierta con polvo de poliéster, con fuerte resistencia a la corrosión, grado de protección IP67, NEMA4/6, y tipo IP68 disponible.
2. Motor: Motor de jaula de ardilla totalmente cerrado de tamaño pequeño, par grande, fuerza de inercia pequeña, grado de aislamiento F, interruptor de protección térmica incorporado para evitar daños al motor.
3. Estructura manual: El diseño del mango garantiza seguridad, fiabilidad, ahorro de trabajo, tamaño pequeño y operación manual cuando no hay electricidad encendiendo el mango. Cuando no esté en uso, coloque la llave en la pinza para llaves para facilitar su uso.

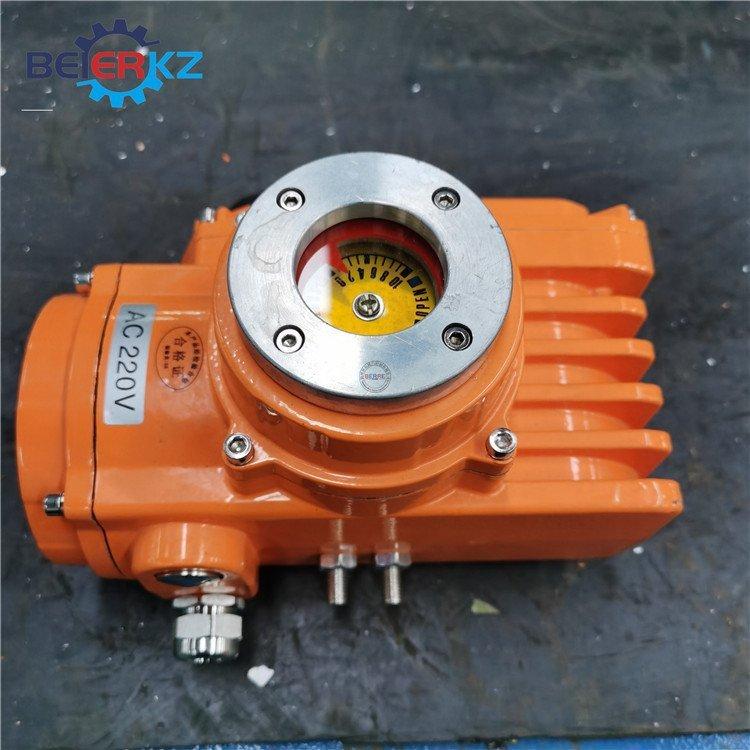

4. Indicador: El indicador está instalado en el eje central, y se puede observar la posición de la válvula. La lente adopta un diseño convexo, que no acumula agua y es más conveniente para la observación.
5. Secador: utilizado para controlar la temperatura, prevenir la condensación de humedad dentro del actuador debido a los cambios de temperatura y clima, y mantener secos los componentes eléctricos internos.
6. Buen sellado, el nivel de protección estándar del producto es IP67, y el nivel de protección IP68 es opcional.
7. Límite de carrera: límite dual mecánico y electrónico. El tornillo de límite mecánico es ajustable, seguro y confiable; el interruptor de límite electrónico es controlado por un mecanismo de levas, y el sencillo mecanismo de ajuste puede establecer la posición de forma precisa y conveniente sin verse afectado por el volante excesivo.
8. Función de autobloqueo: El preciso mecanismo de tornillo sin fin puede transmitir un par elevado a alta velocidad, con alta eficiencia, bajo nivel de ruido (máximo 50 decibelios), larga vida útil, función de autobloqueo para evitar la rotación inversa, parte de transmisión estable y fiable, sin necesidad de reabastecer.
9. Pernos anti-caída: Al retirar la carcasa exterior, los pernos están sujetos a la carcasa y no se caerán.

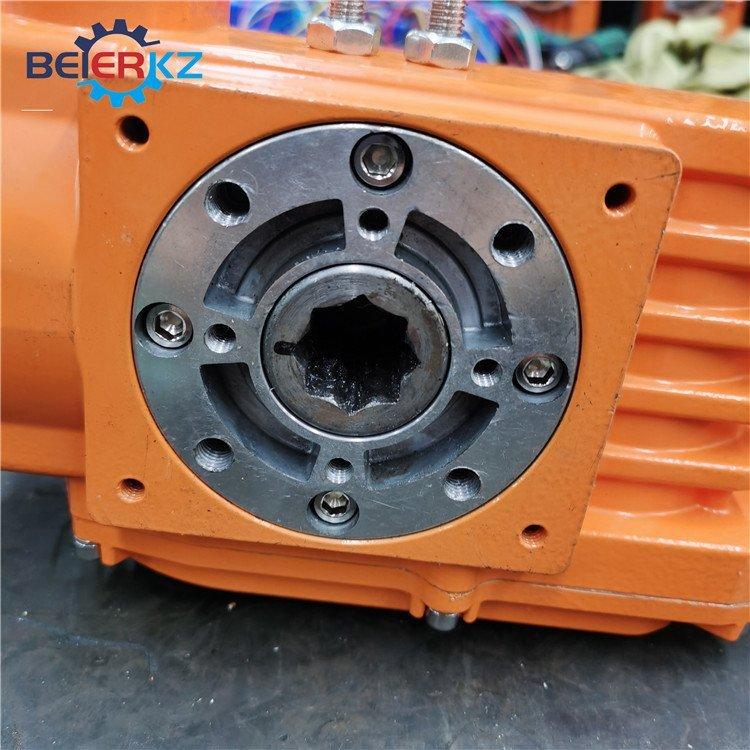

10. Las dimensiones de montaje inferior cumplen con los estándares internacionales ISO5211/DIN3337. Los agujeros cuadrados dobles son convenientes para la instalación lineal o en ángulo de 45° de válvulas con vástagos cuadrados. Tiene una fuerte adaptabilidad y se puede instalar vertical u horizontalmente.
11. El circuito de control cumple con el estándar de alimentación monofásica o trifásica, la disposición del circuito es compacta y razonable, y los terminales de cableado pueden satisfacer eficazmente los requisitos de varias funciones adicionales.

tres,Actuador eléctrico pequeño ajustable DC24VInstrucciones:
1. Selección de línea y marcación
El módulo ECM-2C está conectado al actuador como se muestra en la figura de abajo. La resistencia del potenciómetro de posición debe ser de 1KΩ
Use un multímetro para revisar los terminales del motor en el módulo para asegurarse de que no haya cortocircuitos.
Después de verificar las conexiones anteriores, conecte el cable de alimentación de 220V.
2. Depuración
Primero, use el volante en el actuador para mover el actuador a la posición media de la carrera completa.
En ausencia de corriente de control (y pérdida de señal), coloque el interruptor DIP de acción por pérdida de señal en la posición "abierto", encienda la fuente de alimentación AC200V, la luz indicadora de encendido y la luz indicadora de pérdida de señal están encendidas, y el actuador debería moverse en la dirección de apertura: coloque el interruptor DIP de acción por pérdida de señal en la posición "cerrado", el actuador debería moverse en la dirección de cierre: coloque el interruptor DIP de acción por pérdida de señal en la posición "parar", el actuador debería dejar de moverse: si el actuador se mueve en la dirección opuesta, el cableado de "motor encendido" y "motor apagado" debería intercambiarse.
Depuración de la corriente de retroalimentación de la posición de la válvula, mueva el actuador a la posición cerrada, ajuste el potenciómetro de "ajuste cero" para que la diferencia de voltaje entre los dos extremos del punto de prueba sea cero, y luego ajuste el potenciómetro de "extremo inferior" para que la señal de salida sea 4mA; mueva el actuador a la posición abierta, y ajuste el potenciómetro de "extremo superior" para que la señal de salida sea 20mA. El ajuste anterior se puede completar solo una vez (los potenciómetros de "ajuste cero", "extremo inferior" y "extremo superior" aumentan en el sentido de las agujas del reloj y disminuyen en el sentido contrario a las agujas del reloj). Nota: Cuando la posición de la válvula cambia de cerrada a abierta, el valor J del voltaje del cabezal del eje central del potenciómetro de posición de la válvula a tierra GND debe cambiar de pequeño a grande.
Para asegurar la precisión de posicionamiento del actuador en el control automático, se debe ajustar el rango de sensibilidad. Un rango de sensibilidad pequeño resulta en una alta precisión de posicionamiento, pero es fácil que produzca oscilación. Un rango de sensibilidad grande no produce oscilación fácilmente, pero la precisión de posicionamiento es pobre. Ajustar el potenciómetro de "sensibilidad" puede ser un compromiso entre las dos posiciones, de modo que no produzca oscilación como valor de ajuste.
Nota: 1. El potenciómetro de sensibilidad es un potenciómetro de una sola vuelta de 270°. No lo gire con fuerza después de que esté en su lugar, de lo contrario el potenciómetro se dañará.
2 Potenciómetros de ajuste de cero, extremo inferior, extremo superior, potenciómetro multivuelta de precisión uniforme (puede girar alrededor de 25 vueltas).

Cuatro,Actuador eléctrico pequeño ajustable DC24VPrecauciones:
1: Asegúrese de conectar la fuente de alimentación en la secuencia de fase incorrecta para evitar daños a la válvula o al actuador.
2: Se prohíbe la operación manual cuando la energía está encendida.
3: Cuando se use en exteriores, agregue una cubierta protectora al actuador eléctrico para prevenir el envejecimiento.
4: Después de abrir la cubierta, apriete los tornillos para evitar que entre agua o polvo al actuador.
5: No instale alrededor de gases explosivos.
6: Asegúrese de que el voltaje de entrada y los puntos de cableado sean correctos.
7: Está prohibido sobrecargar el actuador eléctrico.
8: La fábrica no acepta ninguna responsabilidad por cambios y reparaciones inadecuados al actuador.
