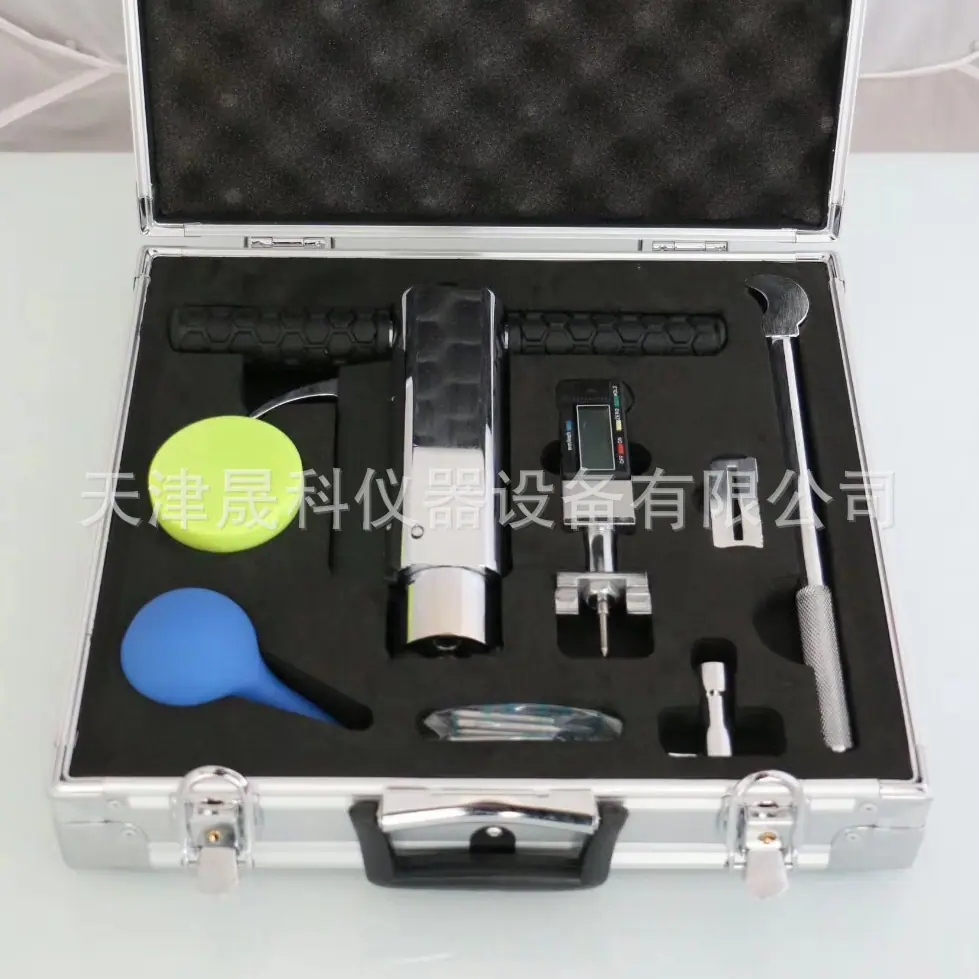

Probador de Resistencia de Concreto Tipo Penetrante Probador de Resistencia de Mortero Tipo Penetrante Disponible en Stock

Descripción del Producto:
El probador de resistencia al hormigón por penetración SQG-1000 es un producto desarrollado según el rápido desarrollo de la tecnología de ensayos no destructivos. En los últimos años, la tecnología de ensayos no destructivos se ha desarrollado rápidamente. Además del método de rebote y el método ultrasónico, han aparecido sucesivamente el método de extracción de núcleos, el método de extracción y el método ultrasónico de rebote integral. Los métodos anteriores se utilizan principalmente para detectar la resistencia del hormigón endurecido, pero no existe un buen método de ensayo no destructivo para la resistencia temprana del hormigón (refiriéndose a la resistencia del hormigón antes del desmoldeo). Las especificaciones de construcción actuales y los sistemas de edificación exigen el uso de métodos de ensayo no destructivos para detectar la resistencia temprana del hormigón. Tales como la resistencia al desmoldeo de encofrados grandes, la resistencia del hormigón antes de la relajación de los componentes pretensados y la resistencia crítica del hormigón en la construcción de invierno. Basado en el principio de resistencia a la penetración, se ha desarrollado un probador de resistencia del hormigón. Este nuevo instrumento es diferente del método de rebote que se basa en la dureza superficial del hormigón para determinar la resistencia. Mide la resistencia del hormigón penetrando el clavo en el interior del hormigón, por lo que puede reflejar más verdaderamente la resistencia del hormigón. Resuelve los problemas que el método de rebote no ha podido detectar, como la resistencia temprana del hormigón, la resistencia de los componentes de hormigón de edificios antiguos durante muchos años y la resistencia de los componentes de hormigón que han sido dañados por corrosión química, fuego y congelación y deshielo durante el endurecimiento.
El principio de funcionamiento del instrumento es utilizar un resorte de compresión para añadir carga y penetrar una sonda de acero en el hormigón. La resistencia del hormigón se determina por la profundidad de penetración de la sonda. La profundidad de penetración de la sonda es inversamente proporcional a la resistencia del hormigón. Es decir, cuanto más profunda penetra la sonda, menor es la resistencia del hormigón. Cuanto menos profunda penetra la sonda, mayor es la resistencia del hormigón. Se obtuvo una gran cantidad de datos midiendo un gran número de especímenes cilíndricos y especímenes cúbicos con diferentes proporciones de mezcla en el laboratorio. Basándose en estos datos, se estableció una curva de relación entre la resistencia del hormigón y la profundidad de penetración.

Indicadores de desempeño técnico de los instrumentos de ensayo de resistencia del hormigón:
1. Fuerza de penetración del instrumento 1000N
2. La carrera de trabajo del instrumento es de 20 mm.
3. Medición de clavos
Diámetro 3,5 mm
Longitud de la uña 30.5mm
Ángulo de conicidad de la punta de la uña 45.
4. Peso del instrumento: 3,75 kg

Pasos de la prueba de penetración instrucciones de operación:

1. Use una muela abrasiva para pulir la superficie de las juntas de mortero.
2. Saque la uña sonda de la caja e insértela en el orificio del soporte para uña sonda con la punta de la uña sonda mirando hacia afuera. Luego apriete la tuerca del soporte para uña sonda con una llave de apriete para fijar la uña sonda.
3. Sostenga el cuerpo principal del penetrómetro con una mano, y con la otra mano, coloque la superficie de ranura larga del impulsor en la varilla de ranura del impulsor en la parte trasera del penetrómetro, de modo que el pasador transversal del impulsor y la ranura del impulsor coincidan entre sí. Luego sostenga el extremo del impulsor con la mano y aplique fuerza lentamente hacia adentro con ambas manos. Cuando note que el gatillo salta, significa que el gancho del penetrómetro se ha enganchado. Retire el impulsor, y el penetrómetro ahora puede entrar en la siguiente prueba.
2. Precauciones para el penetrómetro de mortero:
1. Al aplicar fuerza, el extremo de penetración debe apuntar hacia uno mismo o hacia otros para prevenir accidentes.
2. Evite la expulsión forzada antes de instalar el clavo de penetración para evitar daños en el soporte del clavo.

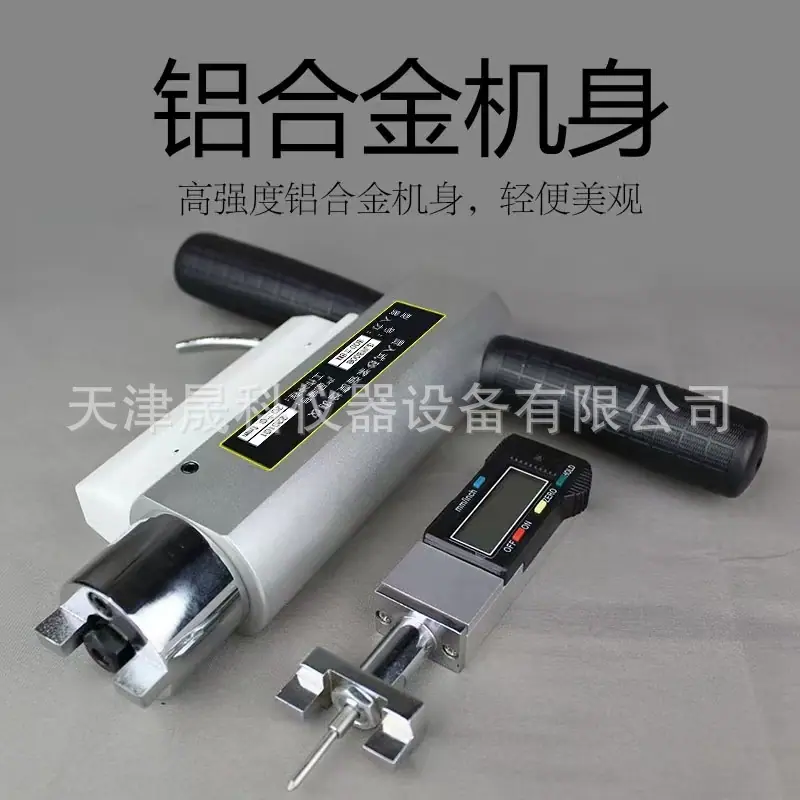

Probador de resistencia de mortero de penetración

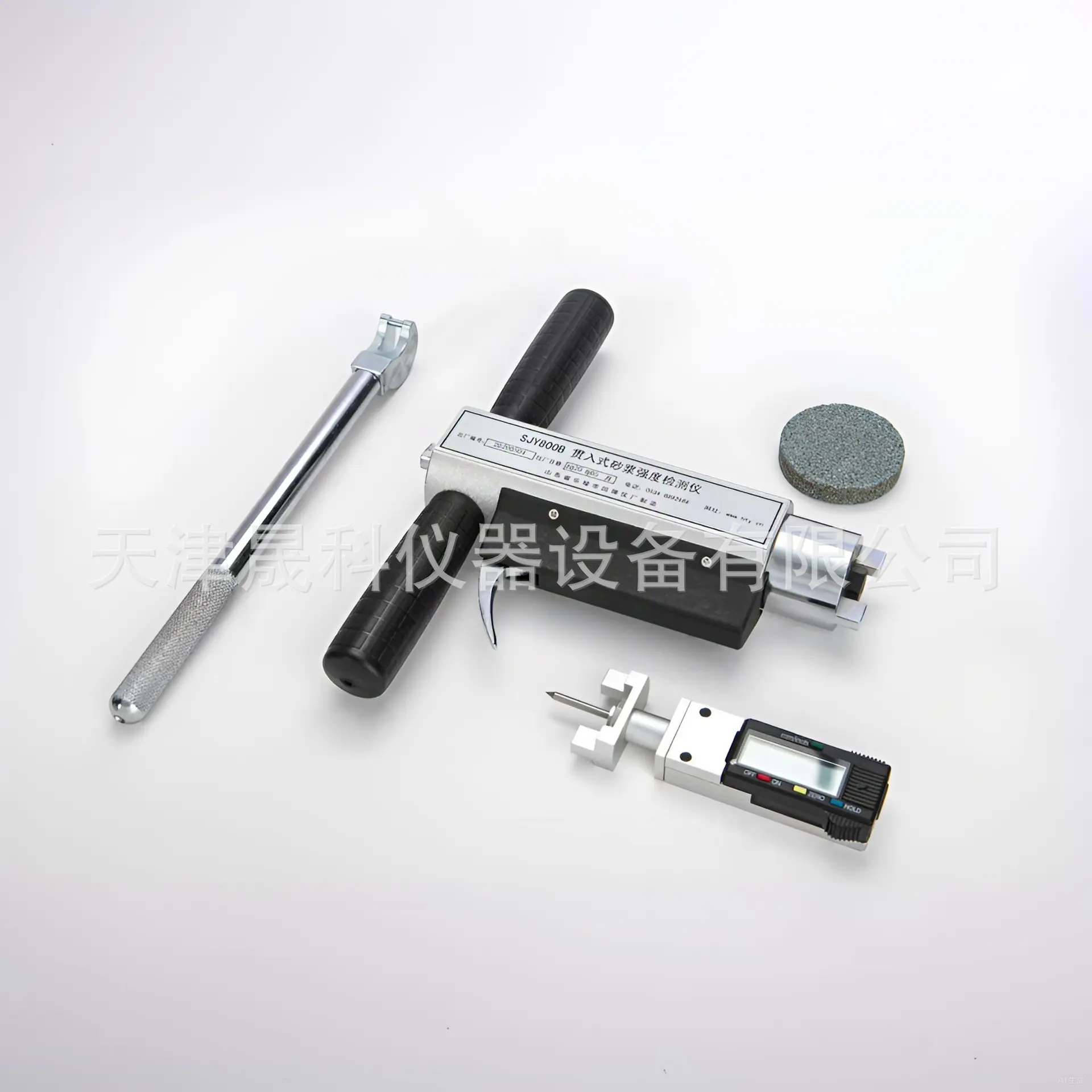

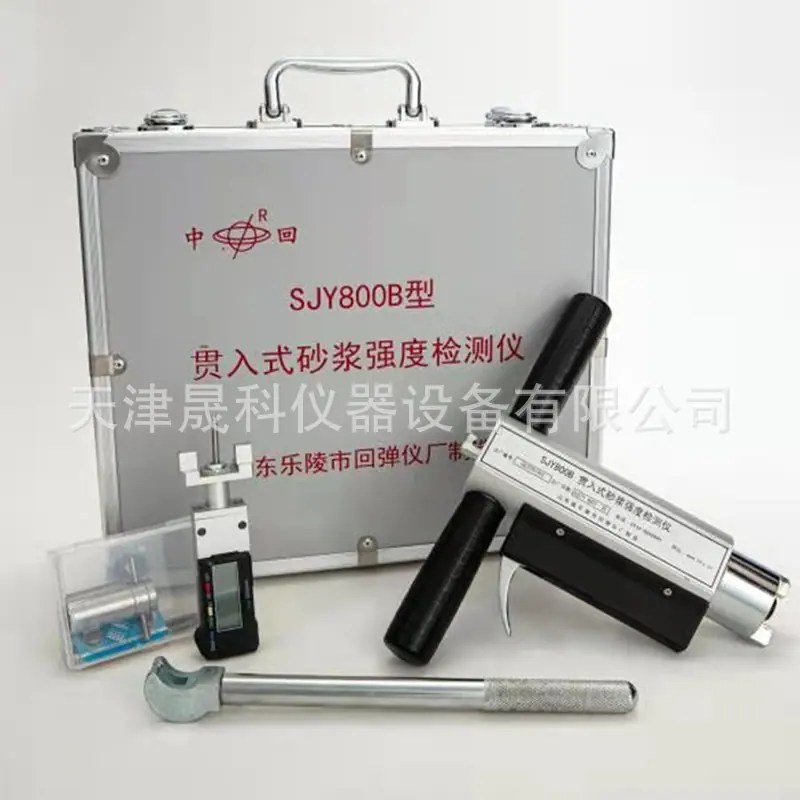

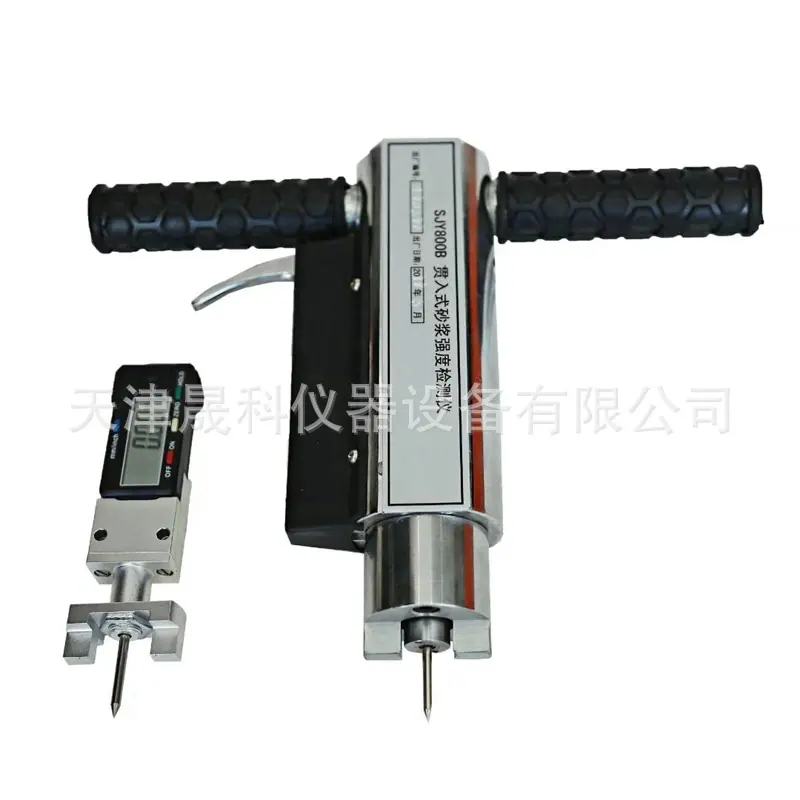

Descripción del producto probador de resistencia de mortero tipo penetración SJY800B:

El probador de resistencia a la penetración de mortero SJY800B (abreviado como: penetrómetro de mortero) se utiliza para probar la resistencia del mortero de mampostería. Cumple con las diversas disposiciones de la norma de compresión de la industria "Especificaciones Técnicas para Probar la Resistencia a la Compresión del Mortero de Mampostería por el Método de Penetración" (JGJ/T136-2001). En los últimos años, basándonos en las sugerencias del personal de inspección de ingeniería, hemos diseñado este equipo y añadido un dispositivo de bloqueo de resorte incorporado, que se puede utilizar durante mucho tiempo sin afectar la precisión de la medición. Para garantizar su uso normal, verifique cuidadosamente después de la compra;
Descripción general del probador de resistencia de mortero tipo penetración SJY800B:
La prueba de penetración es un nuevo tipo de método de prueba in situ que utiliza un resorte de trabajo comprimido para cargar un clavo de medición en el mortero basándose en la correlación entre la profundidad del clavo de medición penetrado en el mortero y la resistencia a la compresión del mortero. La profundidad de penetración del clavo de medición se utiliza para convertir la resistencia a la compresión del mortero a través de la curva de medición de la resistencia.

SJY800B probador de resistencia de mortero tipo penetración parámetros técnicos:

Profundidad de penetración: 20 ± 0.1 mm
Fuerza de penetración: 800 +/- 8N
Rango del medidor de profundidad de penetración: 20 mm
Precisión: 0.01mm
Longitud del pin: 40mm

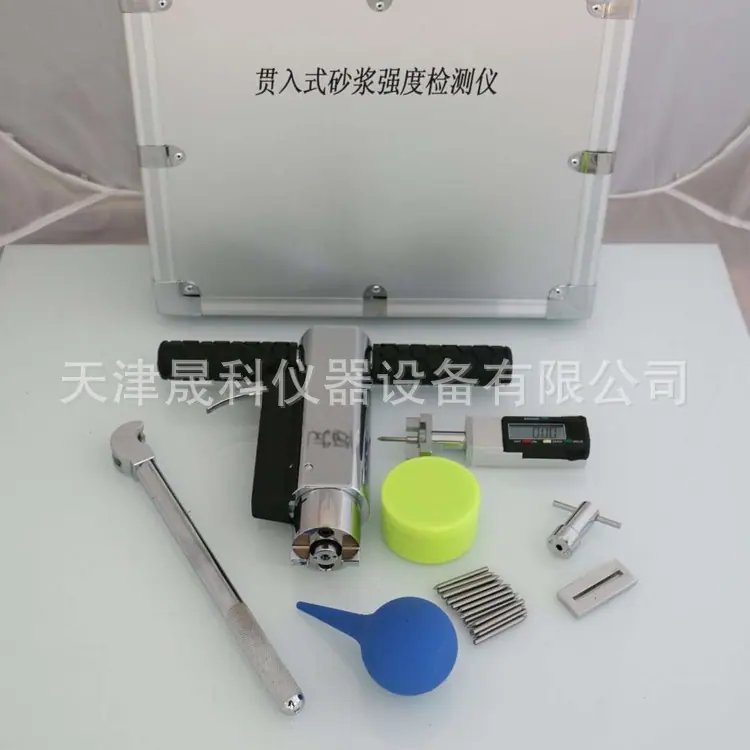

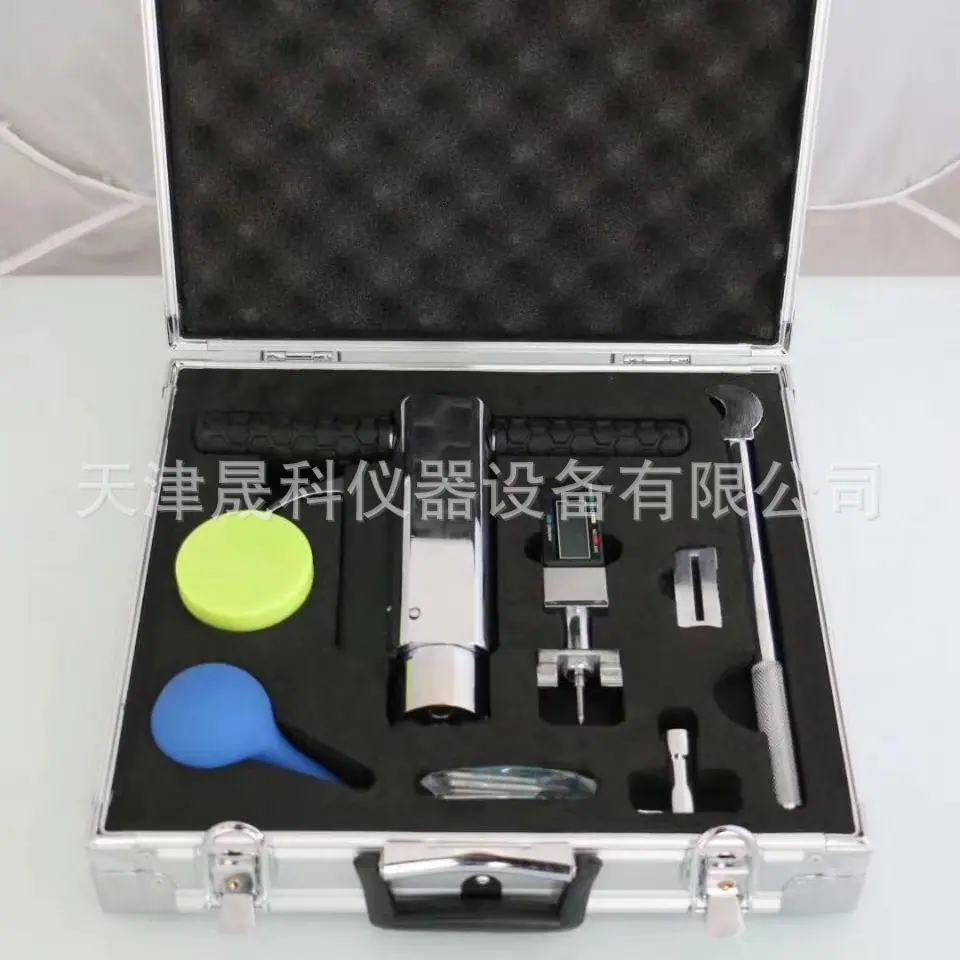

Configuración básica del probador de resistencia de mortero de penetración SJY800B:
(1) Una máquina host SJY800B;
(2) 40 clavos de medición
(3) Palanca de ahorro de fuerza de rueda de un eje
(4) Un medidor digital de profundidad de penetración de lectura directa y autoajuste
(5) Un medidor de clavos
(6) Un secador de pelo
(7) Una copia de cada uno de certificado de conformidad y lista de empaque
(8) Un manual de instrucciones
(9) Una caja de embalaje de aleación de aluminio
(10) Un conjunto de software de análisis de datos de resistencia de mortero por método de penetración
Instrucciones de uso del dispositivo soplador de aire del penetrómetro de mortero: Se utiliza para soplar el polvo y la arena que puedan estar presentes en el orificio de medición para evitar errores de detección causados por ello.
Instrucciones de uso de la muela del penetrómetro de mortero: Se utiliza para rectificar la superficie del mortero para dejarla plana y eliminar los posibles errores al medir la profundidad del agujero.
