Extractor de anclas digital de 20 toneladas / Medidor de tensión de anclas digital de 300 kN Disponible en stock

Nota: Se proporciona un ancla como estándar.

1. Aplicación del medidor de tensión de anclaje

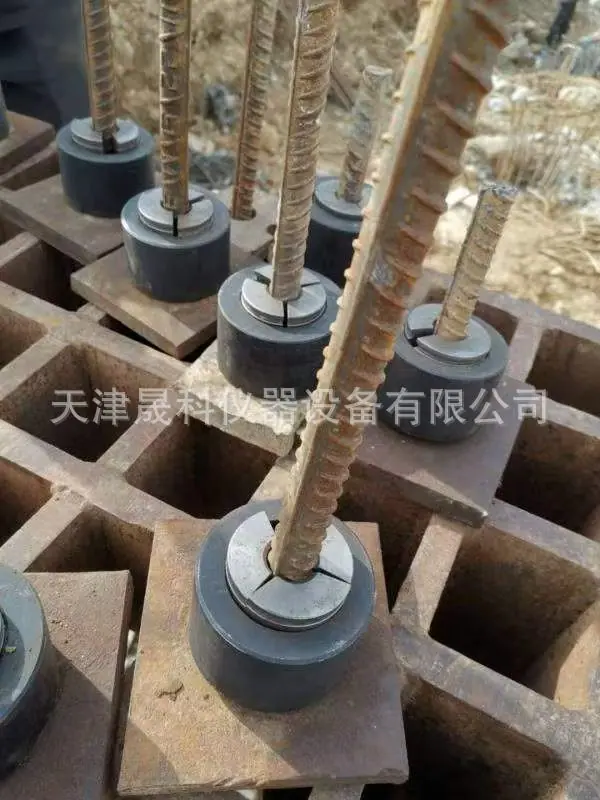

El tensor de anclaje (también conocido como extractor de anclas o extractor de varillas) se utiliza para comprobar la firmeza de la unión del tornillo y la base. Se utiliza ampliamente en diversas operaciones de túneles, como la minería de carbón, la defensa nacional y el transporte. Es una herramienta de prueba sencilla y científica. La bomba de aceite manual es una pequeña estación de bombeo hidráulica que convierte la energía mecánica manual en energía hidráulica. Permite realizar diversas pruebas de funcionamiento utilizando cilindros de aceite y herramientas especiales compatibles.

Productos existentes: dinamómetro de relé de anclaje fraccional y tensiómetro de anclaje de aguja. Dos tipos: retracción automática del ancla (reinicio) y retracción manual del ancla.

2. Estructura y características del tirador de anclas

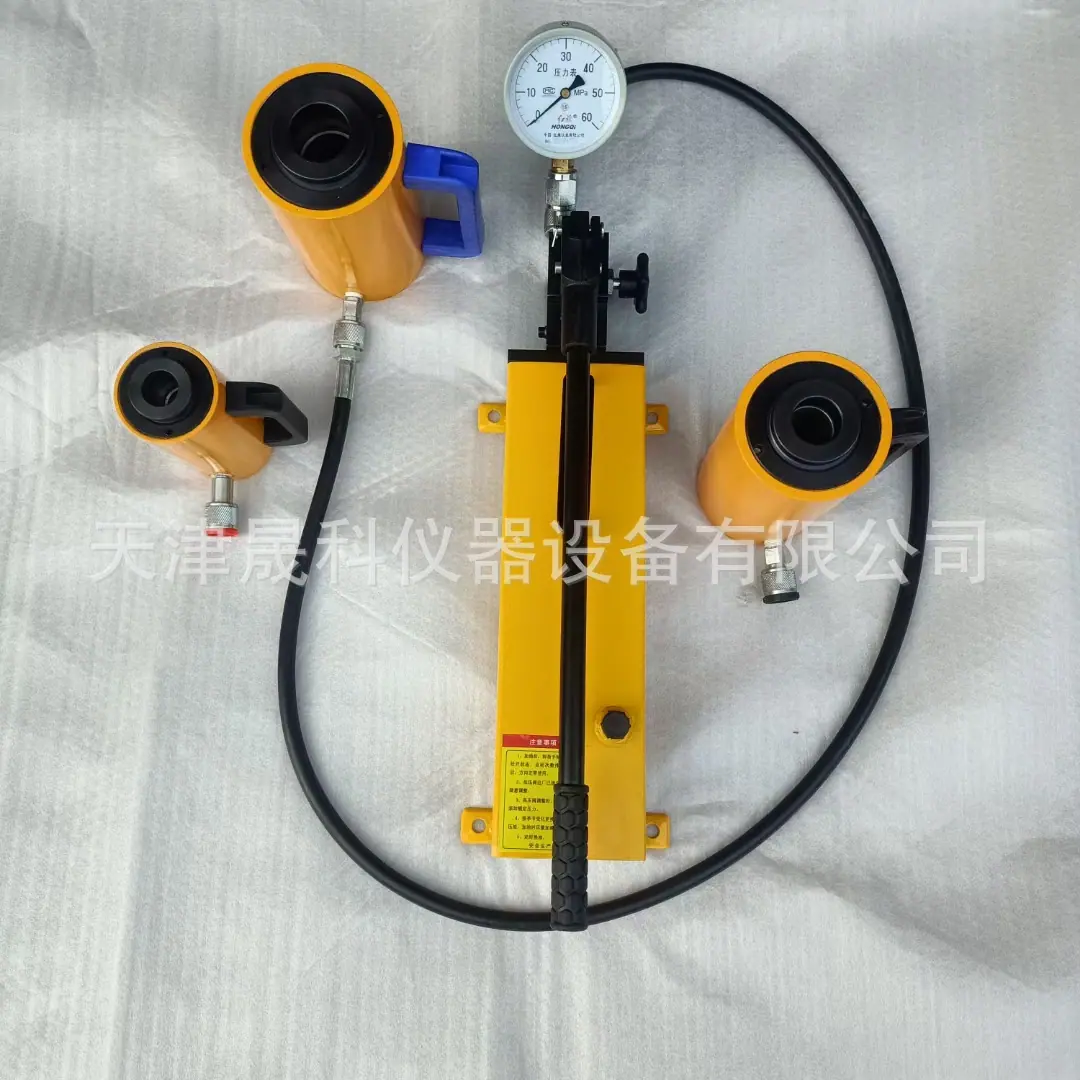

El medidor de tensión de anclaje se divide en una bomba de aceite manual y un cilindro hueco, conectados por un tubo de goma de alta presión. El cuerpo de la bomba manual cuenta con circuitos de alta y baja presión, con sus correspondientes válvulas. Por lo tanto, cuando la carga es ligera, una gran cantidad de aceite a baja presión y una pequeña cantidad de aceite a alta presión entran simultáneamente en el cilindro, lo que provoca una rápida elevación del pistón. Cuando la carga es pesada, el aceite a baja presión se descarga automáticamente y regresa a la tubería de aceite para reducir la fuerza requerida para la varilla de compresión y la intensidad de trabajo. Dado que la bomba de aceite manual y el cilindro hueco están separados, este último puede utilizarse en posición vertical, horizontal o invertida. La tensión del tornillo medido se puede leer directamente en el número de indicación (MPA) del manómetro, y la fuerza de tracción correspondiente (toneladas) se puede encontrar en la tabla de conversión. Si se utiliza un medidor de picos digital, la lectura directa es suficiente. Lea atentamente el manual de instrucciones al utilizar un medidor de picos digital.

Introducción del instrumento:

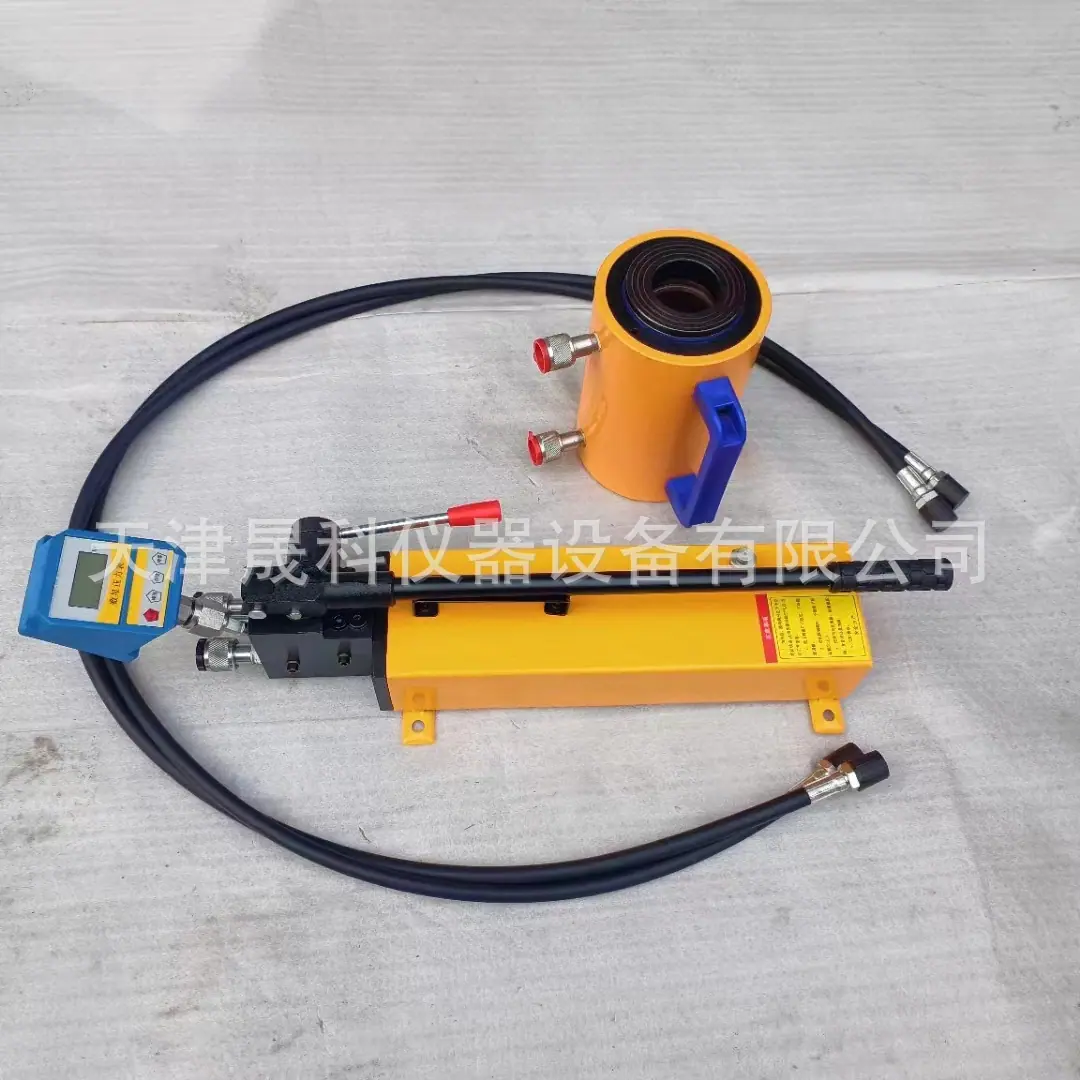

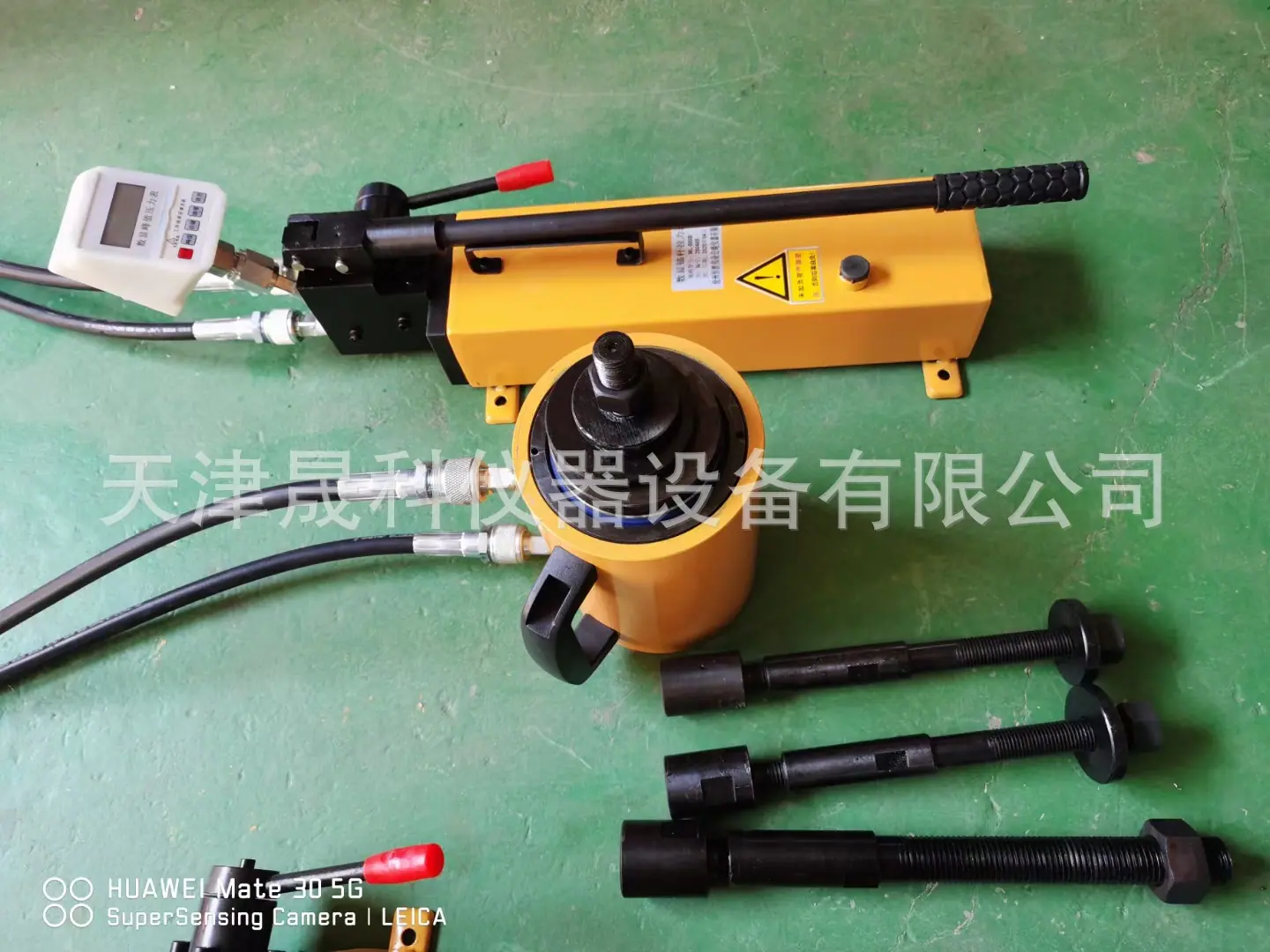

El extractor de anclas de 10T/20T/30T/50T/100T se compone de una bomba manual, un cilindro hidráulico hueco, un manómetro digital, una tubería de aceite de alta presión con un conector rápido (3 metros), accesorios opcionales (anclajes, varillas de tracción del cabezal de conversión) y un maletín portátil. El cilindro hidráulico de 10T~30T toneladas es de tipo hueco con reinicio automático, y el cilindro hidráulico de 50T~100T toneladas es de tipo con reinicio manual (puede equiparse con una bomba eléctrica). La parte de visualización numérica de este instrumento es un instrumento multifunción integrado que puede leer directamente el valor de tensión del ancla (kN) y tiene funciones de cálculo automático, retención de picos, almacenamiento y consulta. Tiene una pantalla retroiluminada y el cilindro hidráulico hueco está equipado con un sistema a prueba de polvo y un anillo de sellado. Tiene una larga vida útil y es adecuado para uso en laboratorio y campo. Es fácil de operar y fácil de aprender y usar.

Características y configuración específicas del producto (Tabla 1)

Principales parámetros técnicos del producto (Tabla 2)

5. Lista de embalaje del tirador de ancla

1. Cilindro hidráulico 1

2. 1 bomba manual

3. Una copia del certificado del producto

4. Instrucciones de uso

5. Un manómetro digital

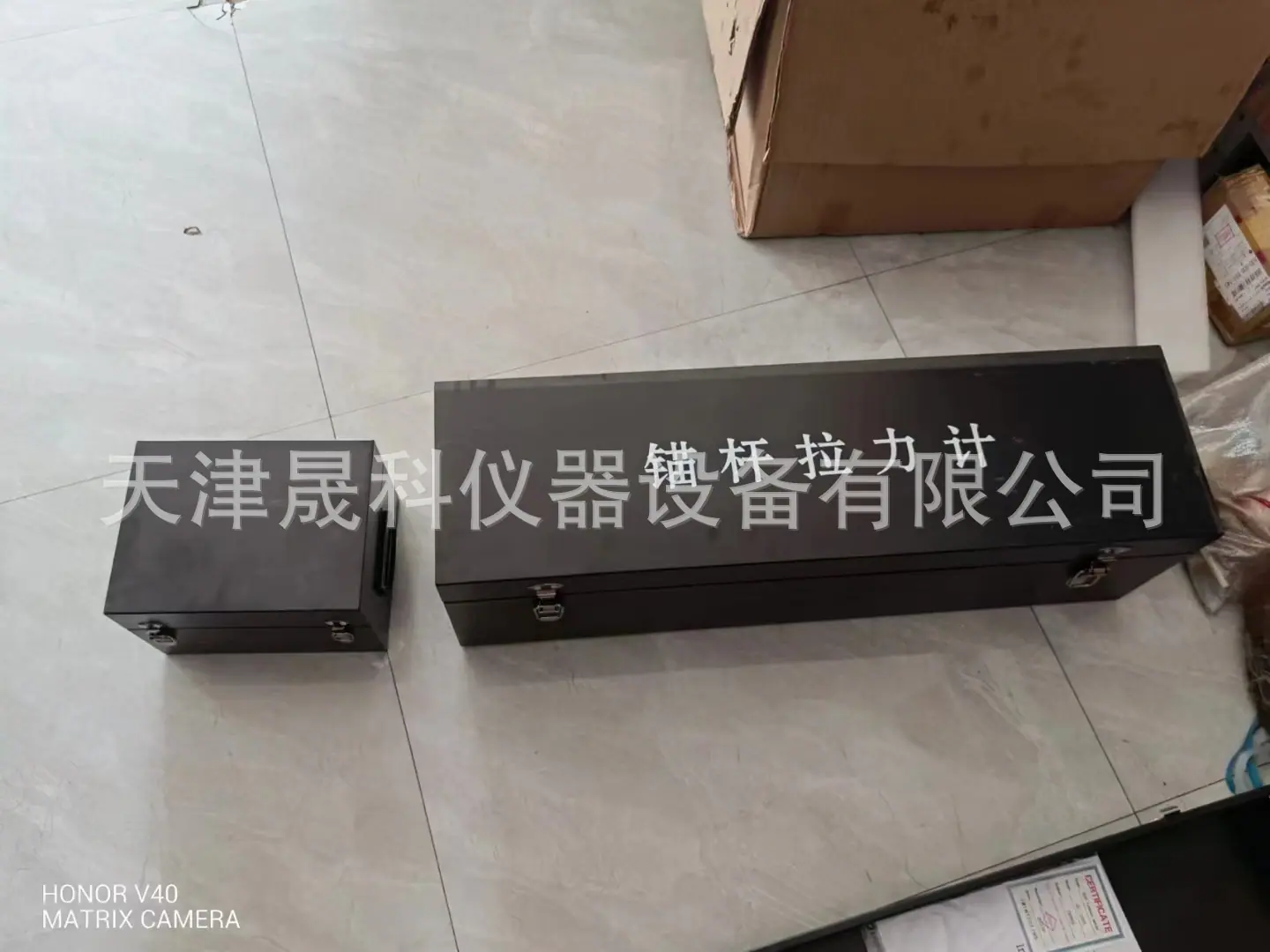

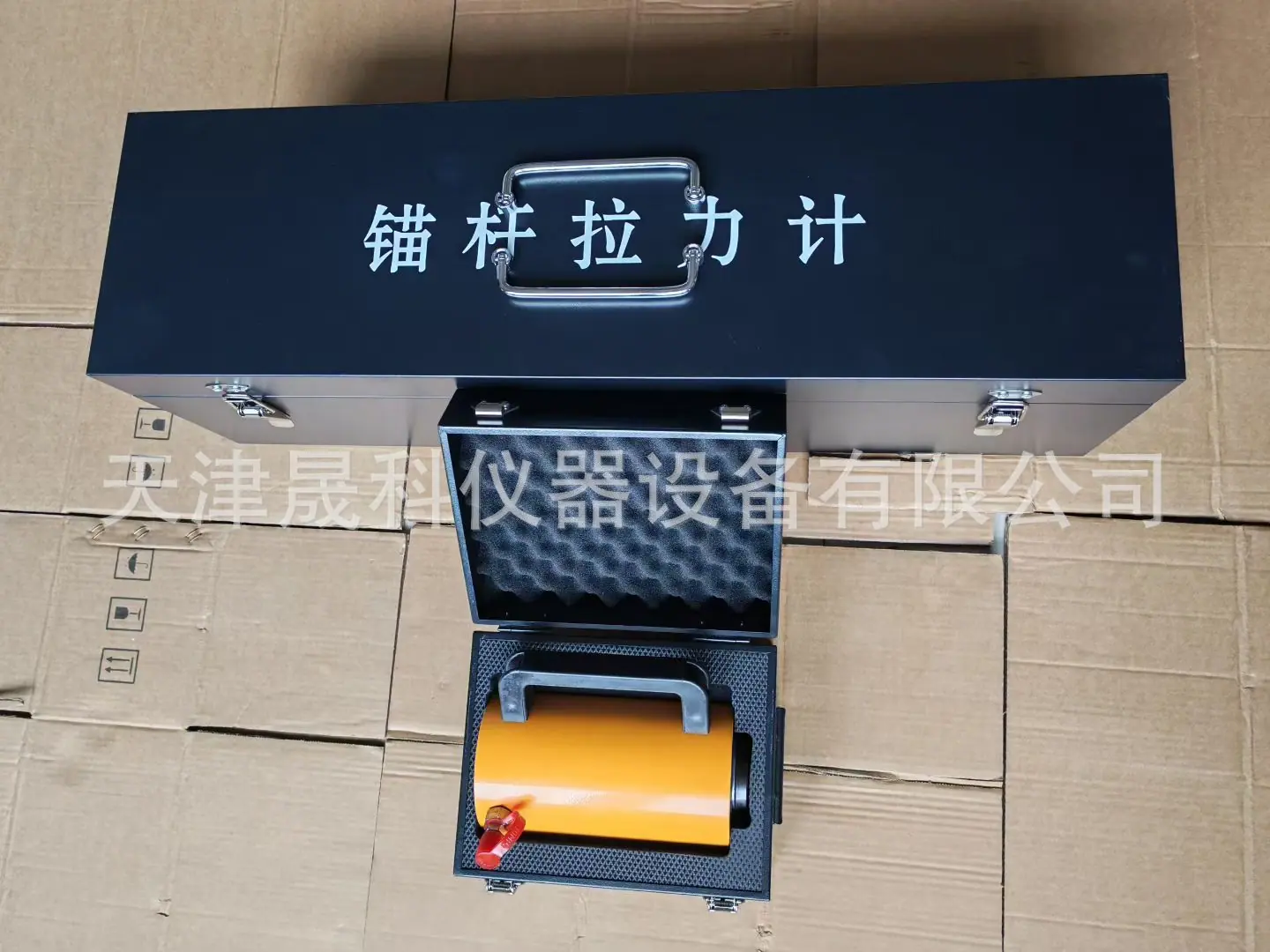

6、Caja de madera con embalaje (La caja de hierro es un extra opcional con diferencia de precio)

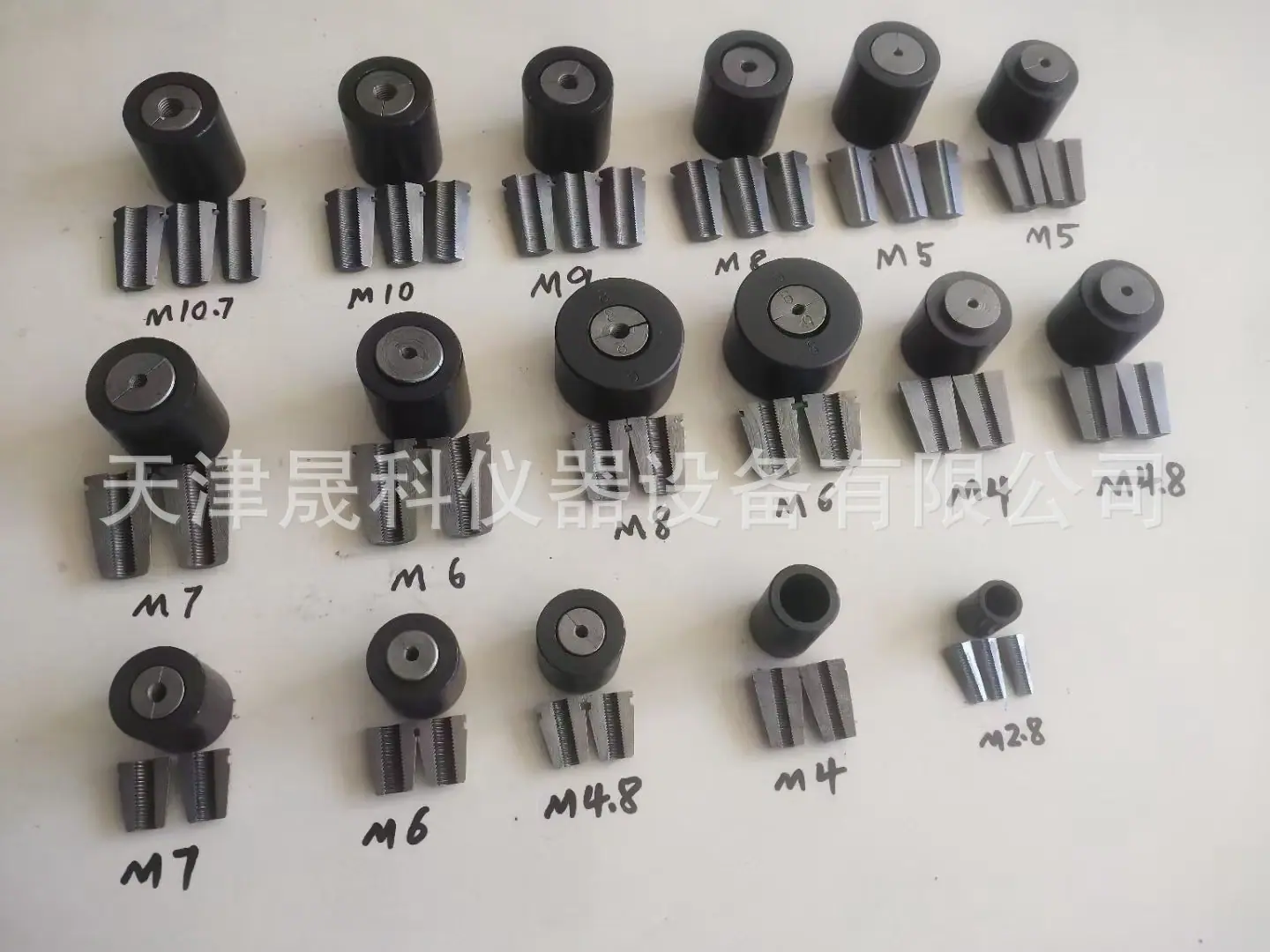

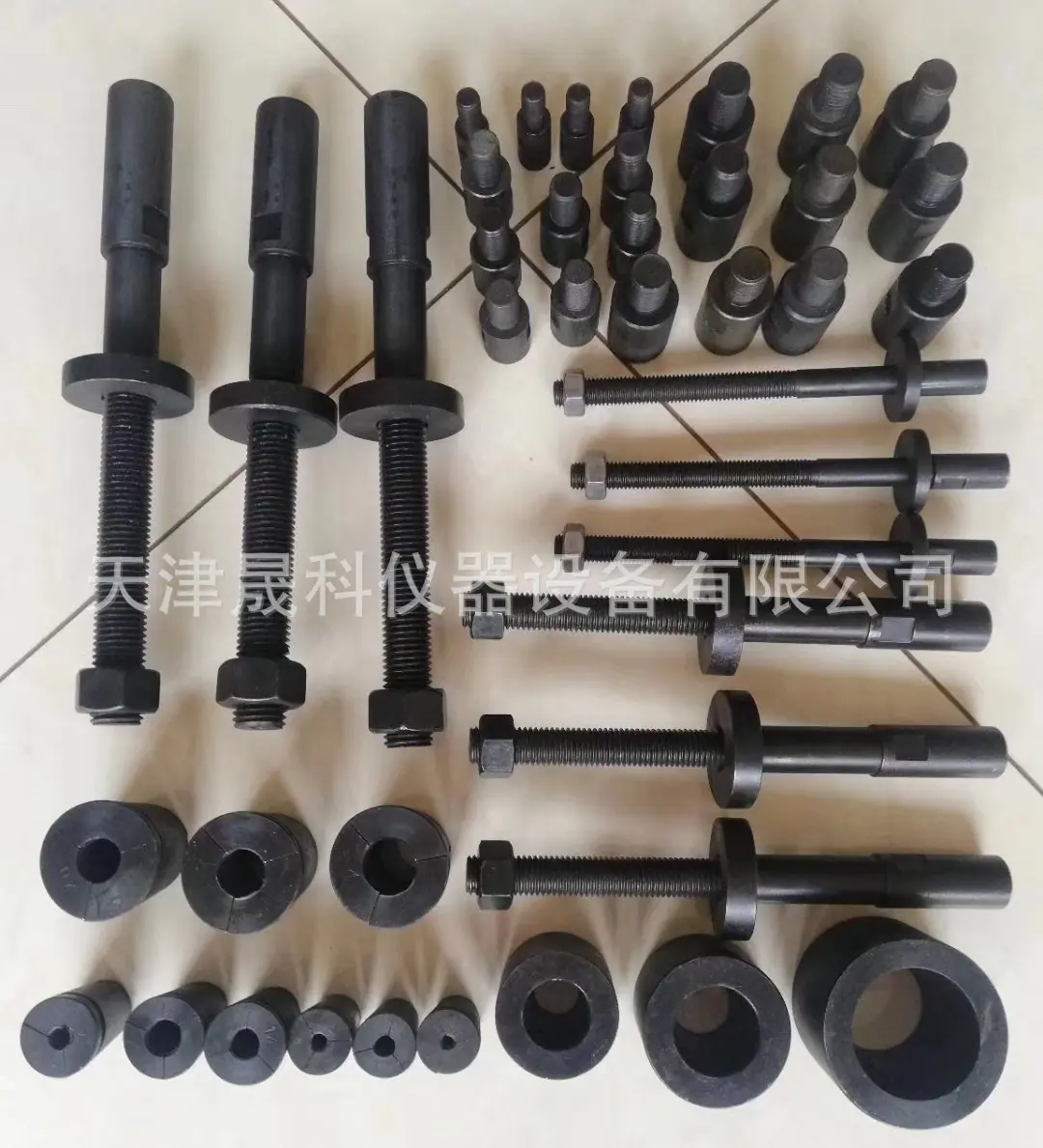

6. Los accesorios para tensiómetros de anclaje incluyen principalmente: juntas de conversión de 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 30 y 32 mm, anclajes y varillas de tracción. (Opcional)
