Medidor de filtración de agua a presión en concreto

Instrumento de filtración de agua a presión procedimientos de operación descripción general del producto:

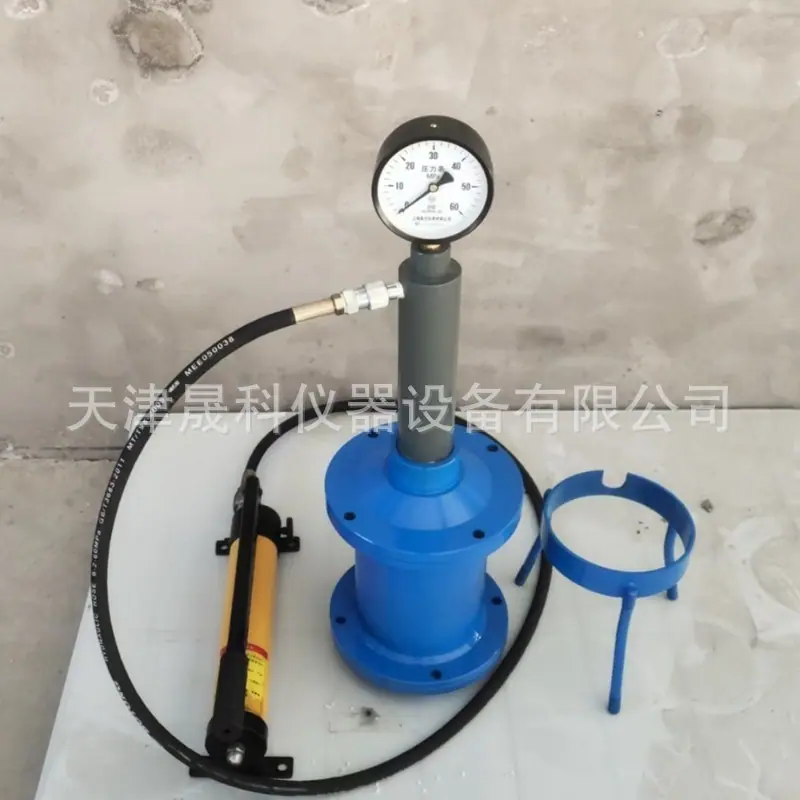

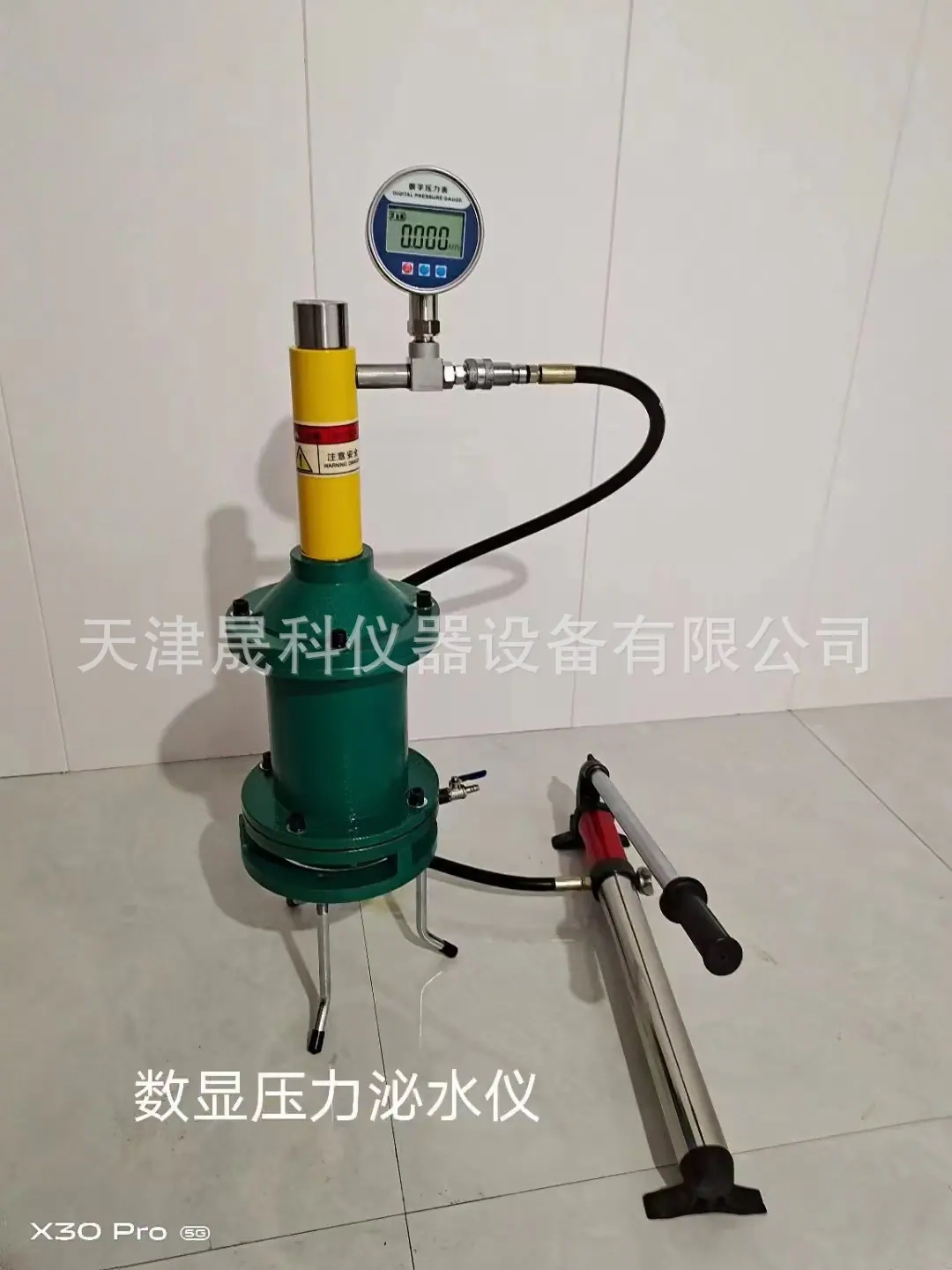

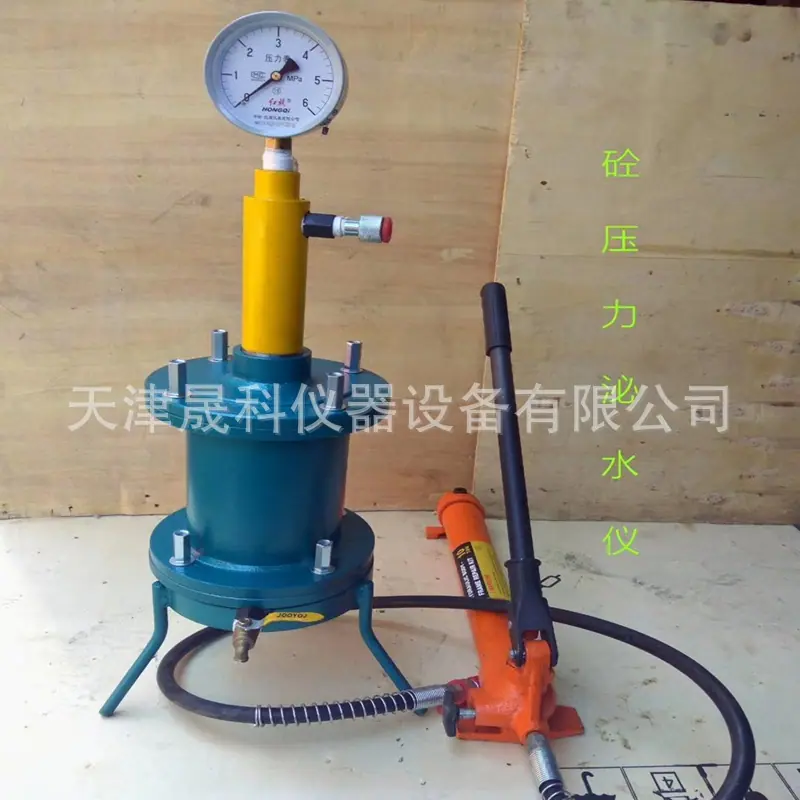

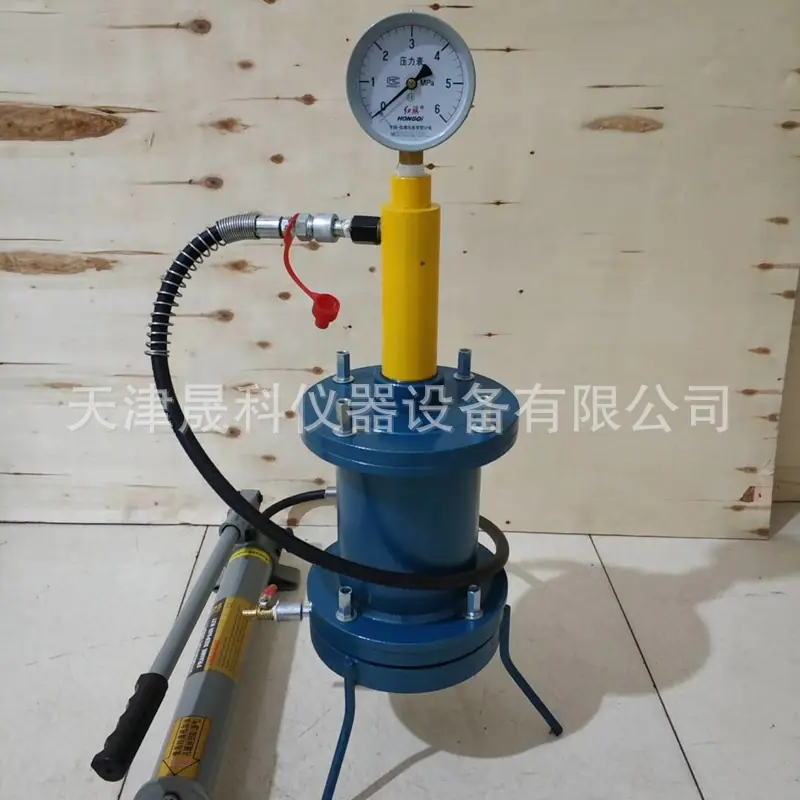

Se utiliza principalmente para medir la filtración de agua del concreto bombeado bajo un cierto estado de presión, y luego calcular la tasa de filtración de agua y la relación de tasa de filtración de agua a presión. Se utiliza para medir la filtración de agua a presión de mezclas de concreto con un tamaño de partícula de agregado no mayor a 40 mm. Tiene un valor de medición preciso, operación simple, tamaño pequeño, peso ligero y desmoldeo conveniente. Sus indicadores técnicos cumplen con el estándar JC473-92. El instrumento se compone principalmente de un gato hidráulico, un manómetro, un pistón de cubierta superior, un tubo de ensayo, una base, etc.

Procedimientos de operación y parámetros técnicos del medidor de filtración de agua a presión en concreto:

Rango del manómetro: 6 MPa
Valor de graduación: no más de 0.1 MPa
Diámetro interior del cilindro: 125±0.02 mm
Altura interna del cilindro: 200±0.2mm
Diámetro del pistón de trabajo: 125 mm
Presión de trabajo del pistón: 3.2 MPa
Apertura de pantalla: 0.315 mm
Peso neto: ≈20 kg

Procedimientos de operación del medidor de filtración de agua a presión en concreto:

1. Abra la tapa superior, vierta la mezcla de concreto a probar en el tubo de ensayo, use la varilla de compactación para compactar 25 veces desde el exterior hacia el centro, agregue el pistón y desenrosque el tornillo de ventilación de aire del pistón, presione el pistón hacia abajo hasta que apenas toque la superficie del concreto, apriete el tornillo de ventilación de aire, cubra la tapa superior, apriete la tuerca y conecte el acoplamiento rápido de la bomba manual y el gato.
2. Apriete la válvula manual de retorno de aceite en el sentido de las agujas del reloj, mueva la manivela de la bomba manual y aumente la presión del aceite a 30 MPa (valor mostrado en el manómetro). En este momento, la presión del pistón sobre la mezcla de concreto es de 3.0 MPa.
3. Cuando la presión del aceite alcance los 30 MPa, abra inmediatamente la válvula de filtración de agua y conecte la filtración de agua a una probeta graduada de 1000 ml. Comience a cronometrar al mismo tiempo y lea el volumen de filtración de agua V1 y V140 a los 10 segundos y 140 segundos respectivamente como los datos básicos para calcular la tasa de filtración de agua.
4. Después de obtener los datos, afloje la válvula de retorno de aceite en sentido contrario a las agujas del reloj para liberar la presión del sistema, retire la cubierta superior y el tubo de ensayo, coloque el tubo de ensayo en el dispositivo de desmoldeo (accesorios aleatorios), cubra la cubierta superior y apriete las dos tuercas. Apriete la válvula de retorno de aceite en el sentido de las agujas del reloj, presurice el gato hasta que el concreto y el pistón se desprendan automáticamente, retire la cubierta superior y el tubo de ensayo, afloje la válvula de retorno de aceite y presione manualmente hacia atrás el pistón del gato. La prueba está completa.

Procedimientos de operación y uso del gato del medidor de filtración por presión de concreto SY-2

1. Tire hacia atrás el manguito del conector rápido en el tubo de goma de la bomba de aceite, empareje con la junta del gato y luego apriete los vástagos de las válvulas de retorno de aceite de la bomba de aceite y del gato respectivamente, y mueva la palanca hacia arriba y hacia abajo para usarlo. Después del trabajo, afloje los tornillos mencionados anteriormente al mismo tiempo para devolverlo a su estado original.
2. Si la bomba de aceite necesita ser rellenada, retire la cubierta de goma en la parte trasera y el tornillo hexagonal dentro del M8 para exponer el tubo de aceite para el repostaje. El aceite debe estar limpio.
3. Al usar extensiones para múltiples elevaciones, seleccione la longitud y la parte superior adecuadas según sus necesidades.
