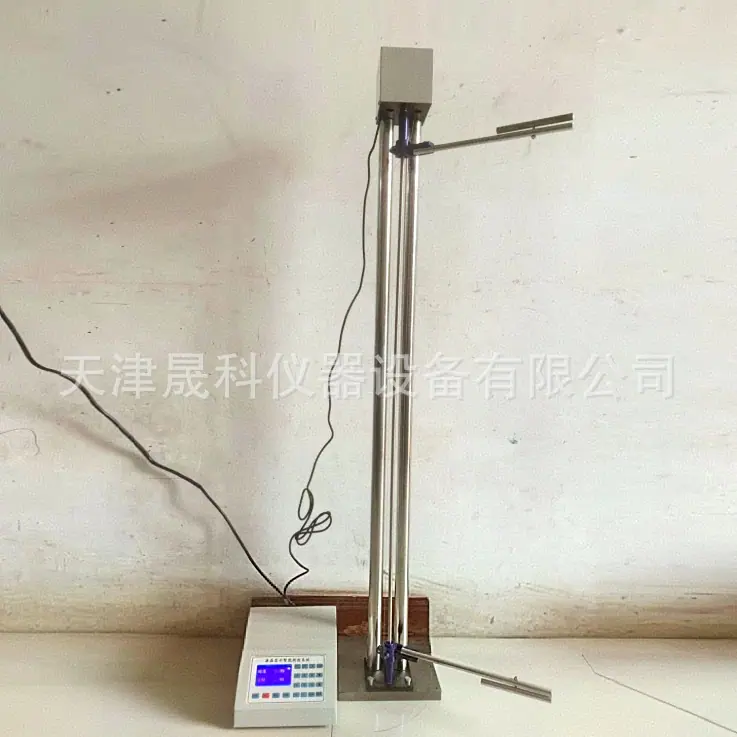

GBT9647-5 Instrumento para Medir el Diámetro Interior de Fuelles

1. Introducción:
Este instrumento se utiliza para medir el diámetro interior de la prueba de rigidez anular de tuberías corrugadas para puentes de hormigón pretensado. Cumple con los requisitos de "JT/T529-2016 Tuberías corrugadas de plástico para puentes de hormigón pretensado" y "GB/T9647-2015 Determinación de la rigidez anular de tuberías de plástico termoplástico" del Ministerio de Transporte.

2. Principales indicadores técnicos del instrumento de medición del diámetro interior de fuelles:
1. Especificaciones de fuelles de medición: Φ22mm~Φ350mm, Φ22mm~Φ750mm, Φ22mm~Φ1200mm, Φ22mm~Φ1650mm, Φ22mm~Φ1950mm, Φ22mm~Φ2250mm, Φ22mm~Φ2550mm,

2. Resolución de medición: 0.1mm, pantalla digital LED
3. Precisión de medición: ±0.1%
4. Mida la regla hacia arriba o hacia abajo (especifique al comprar el equipo)
5. Fuente de alimentación: 220V×50Hz
6. Peso: 2-8.5kg
3. Instalación y corrección de pruebas:
1. Coloque el instrumento plano sobre el banco de trabajo.
2. Conectar a una fuente de alimentación de 220V.
3. Mueva una de las escalas de medición para acercarla a la otra escala, y presione la tecla derecha en la pantalla digital para restablecer a cero. El valor inicial es 22.

Luego use una herramienta de medición estándar para probar su precisión.
4. Corrección de pruebas completada.
4. Operación:
Medición en línea de la deformación por compresión de fuelles
1. Coloque el instrumento en la plataforma de trabajo de la máquina de prueba.
2. Inserte la regla de medición en el tubo corrugado. Si la placa de presión inferior de la máquina de prueba sube, mueva la regla de medición superior cerca de la pared superior del tubo corrugado y la regla inferior cerca de la pared inferior del tubo corrugado. En este momento, la lectura en la pantalla digital es el diámetro interior del tubo.

3. Arranque la máquina de prueba, la plataforma de trabajo de la máquina de prueba comienza a elevarse, el fuelle de compresión se deforma, la escala inferior se mueve con la elevación de la plataforma de trabajo y la lectura de la pantalla digital cambia en consecuencia.

5. Calibración del instrumento:
Presione la tecla de función (SET) para entrar en el estado de ajuste de parámetros, presione la tecla derecha para seleccionar A, y luego presione la tecla (SET) para cambiar el valor de A para aumentar o disminuir para calibrar el instrumento. Después de cinco segundos, el instrumento se guardará automáticamente y volverá al estado de trabajo.
