Medidor de Expansión de Asentamiento de Concreto de 1m / 1.5m Suministro del Fabricante de Placa de Expansión de Asentamiento de Concreto

Descripción general principal

El medidor de tiempo de fluidez del hormigón autocompactante cumple con la norma JGJ/T283-2012, "Código Técnico para la Aplicación del Hormigón Autocompactante". Este método se utiliza para medir el rendimiento de llenado del hormigón autocompactante fresco.

1. El cono de asentamiento del hormigón debe cumplir con las disposiciones pertinentes de la norma industrial vigente "Probador de asentamiento del hormigón" JG 3021.

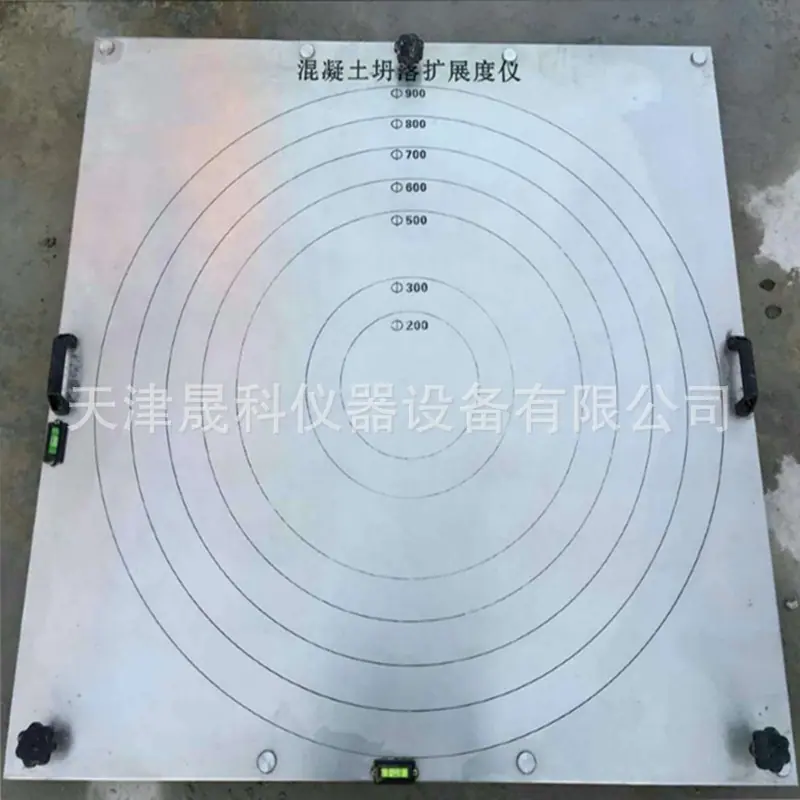

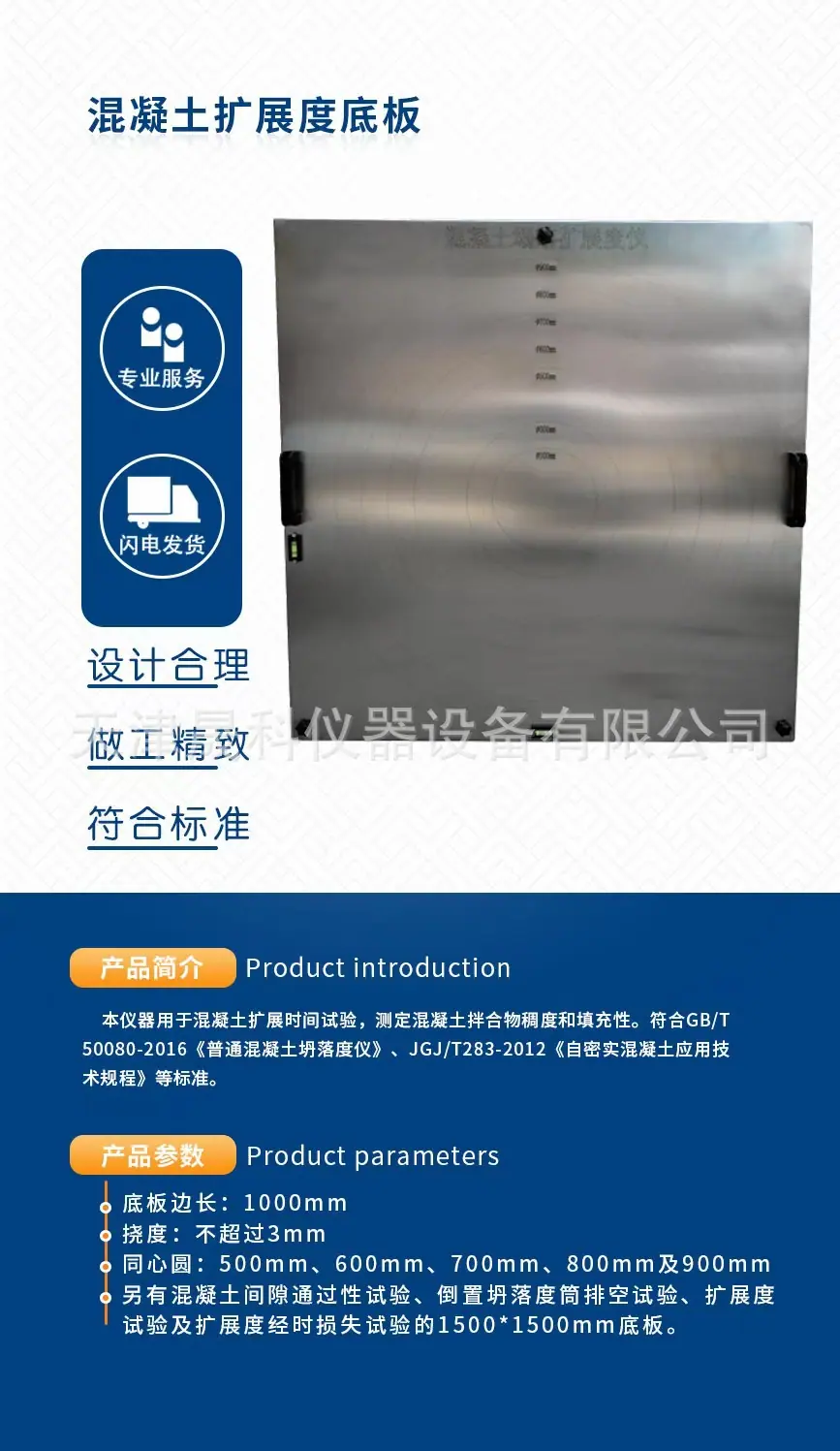

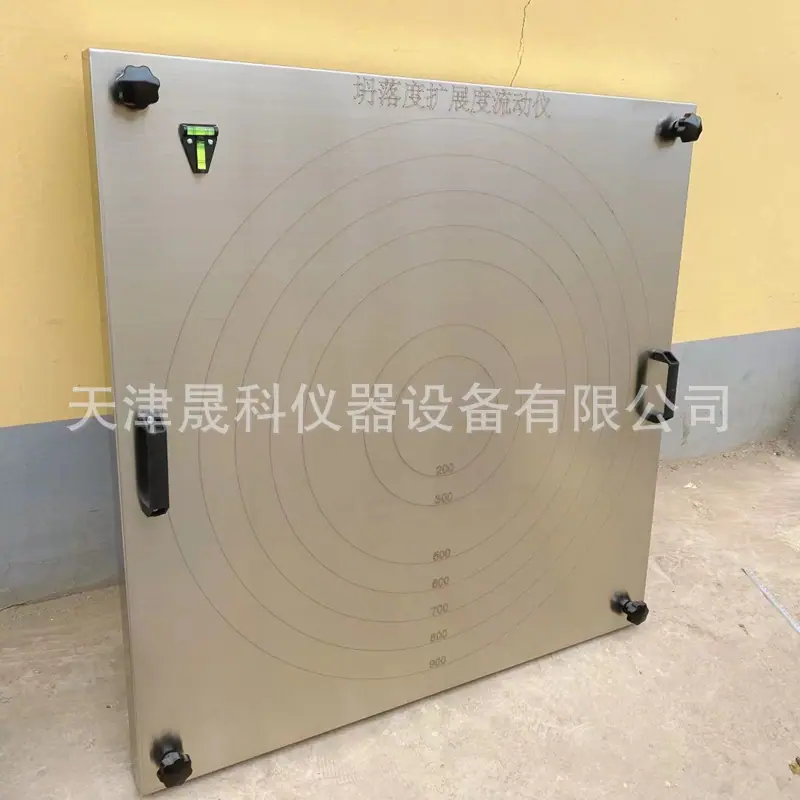

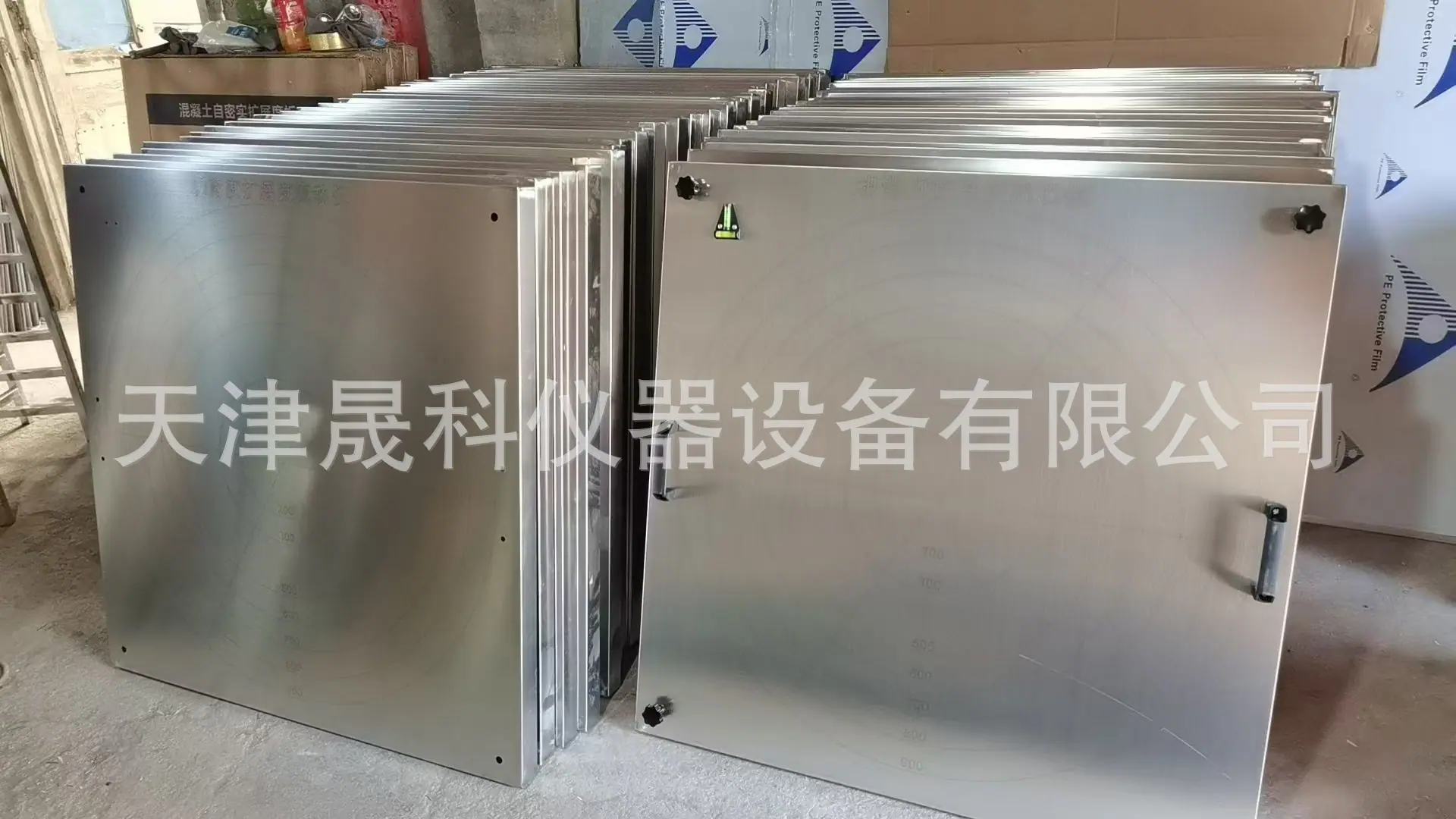

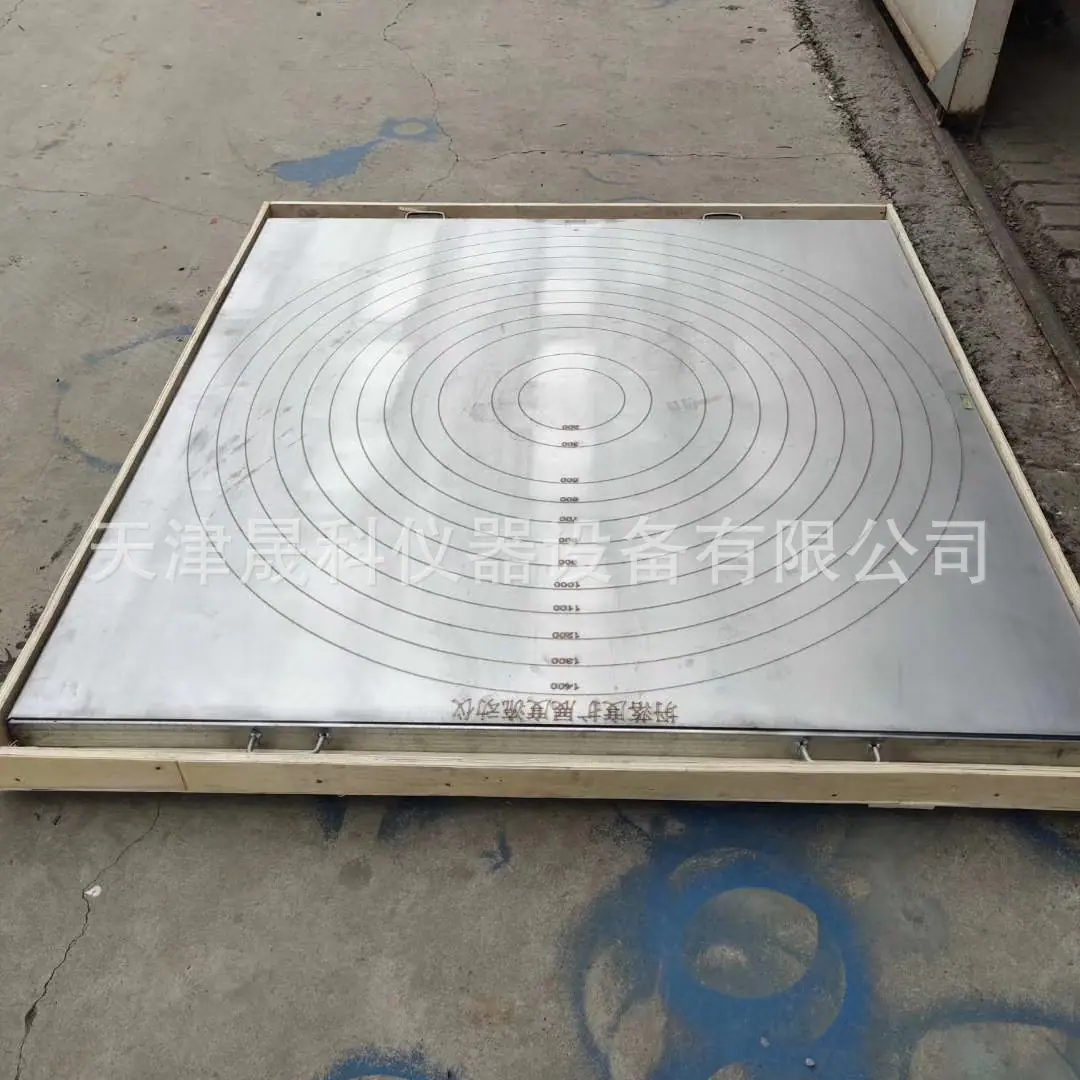

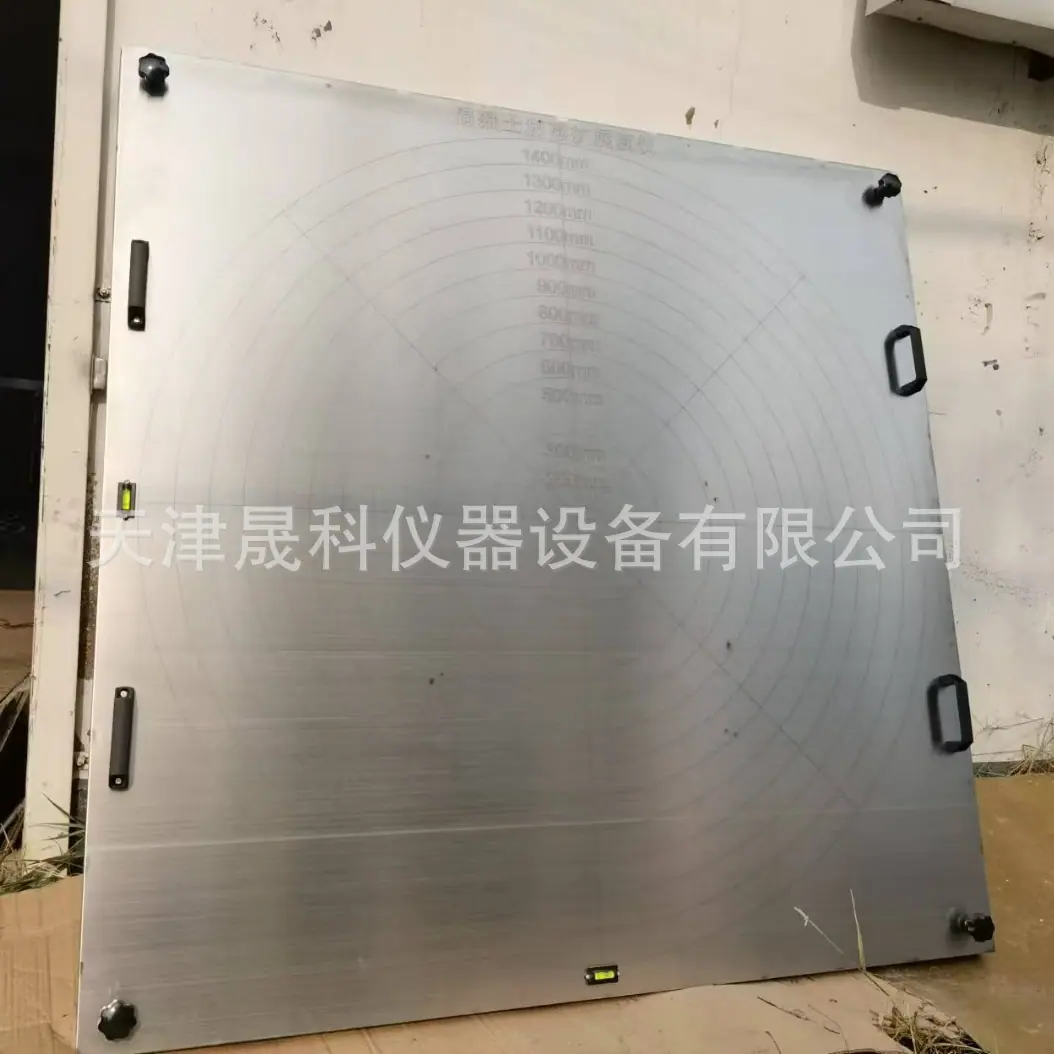

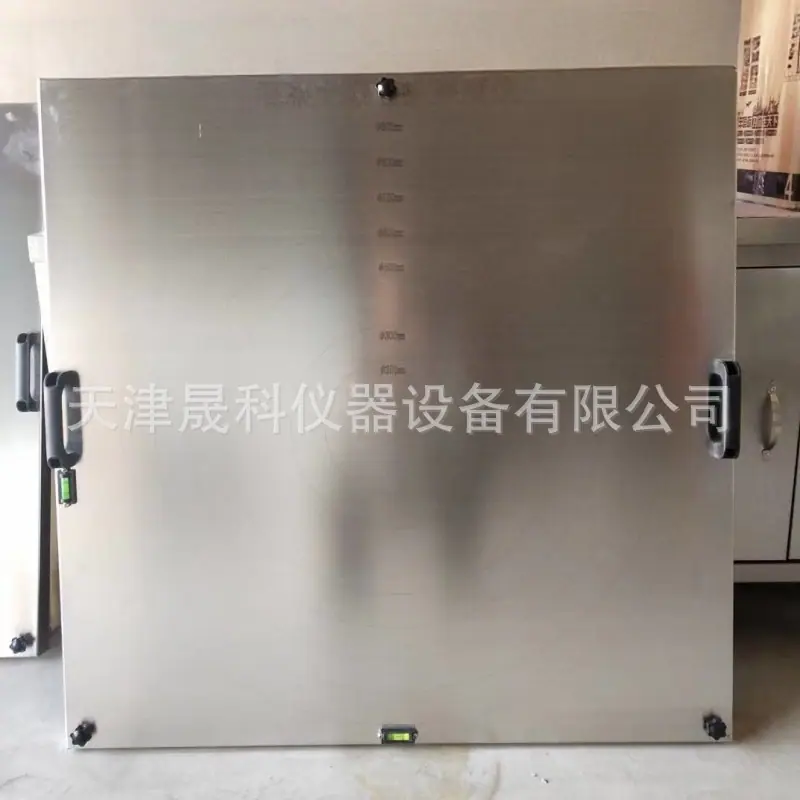

2. La placa inferior debe ser una placa cuadrada lisa de acero inoxidable de alta calidad con una longitud lateral de 1000 mm y una deflexión no superior a 3 mm. Marque la posición central del cono de asentamiento y los círculos concéntricos con diámetros de 500 mm, 600 mm, 700 mm, 800 mm y 900 mm en la superficie de la placa.

Instrucciones

1. Humedezca la placa base y el cono de asentamiento. No debe haber agua visible en la pared interior del cono ni en la placa base. La placa base debe colocarse sobre una superficie horizontal sólida, con el cono en el centro. A continuación, pise los pedales a ambos lados. El cono de asentamiento debe mantenerse fijo durante la carga.

2. Cuando la muestra de hormigón fresco no se segregue, llénela en el cono de asentamiento y utilice el recipiente para que la mezcla de hormigón fluya uniformemente. Llénela hasta el borde superior sin estratificar. El llenado debe completarse en un plazo de 1,5 minutos desde el inicio hasta el final de la alimentación, sin apisonar ni vibrar.

3. Utilice una rasqueta para retirar el exceso de material de la parte superior del cono de asentamiento lleno de hormigón, de modo que quede a ras con el borde superior. A continuación, levante el cono verticalmente hasta una altura de 30 cm a una velocidad uniforme. El tiempo de elevación debe controlarse en unos 3 segundos. Una vez que el hormigón deje de fluir, mida el diámetro del círculo expandido y el diámetro perpendicular a este. Al medir el diámetro, mida una sola vez. La elevación del cono de asentamiento hasta la medición del diámetro expandido de la mezcla debe completarse en 40 segundos.

4. Al medir el tiempo T50 cuando la expansión alcanza los 500 mm, el tiempo debe medirse con un cronómetro, con una precisión de 0,1 s, comenzando desde el momento en que se levanta el cono de asentamiento hasta que el borde exterior del hormigón expandido toca por primera vez el círculo con un diámetro de 500 mm dibujado en la placa plana.

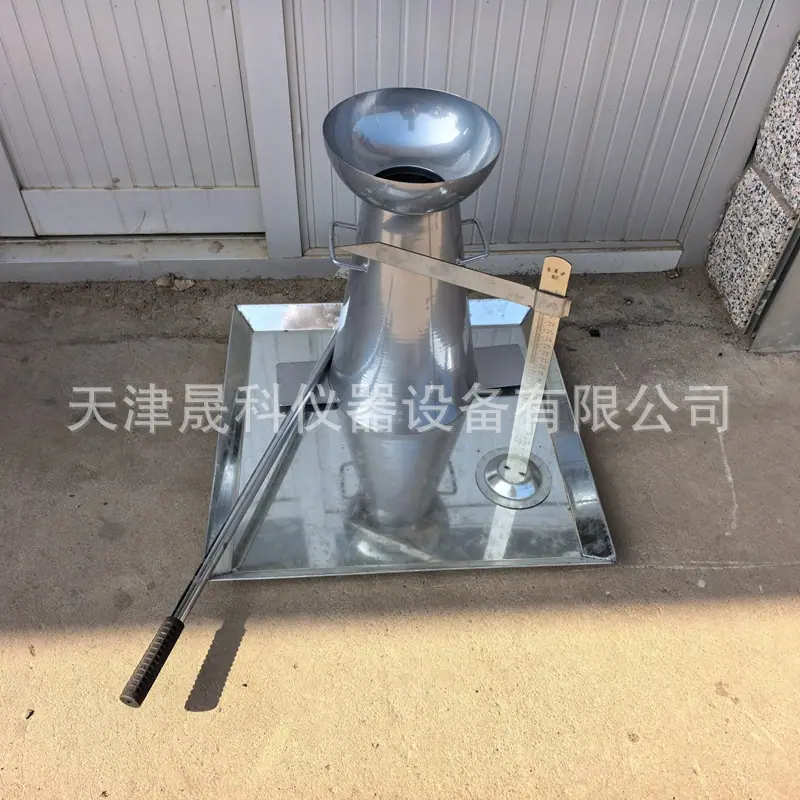

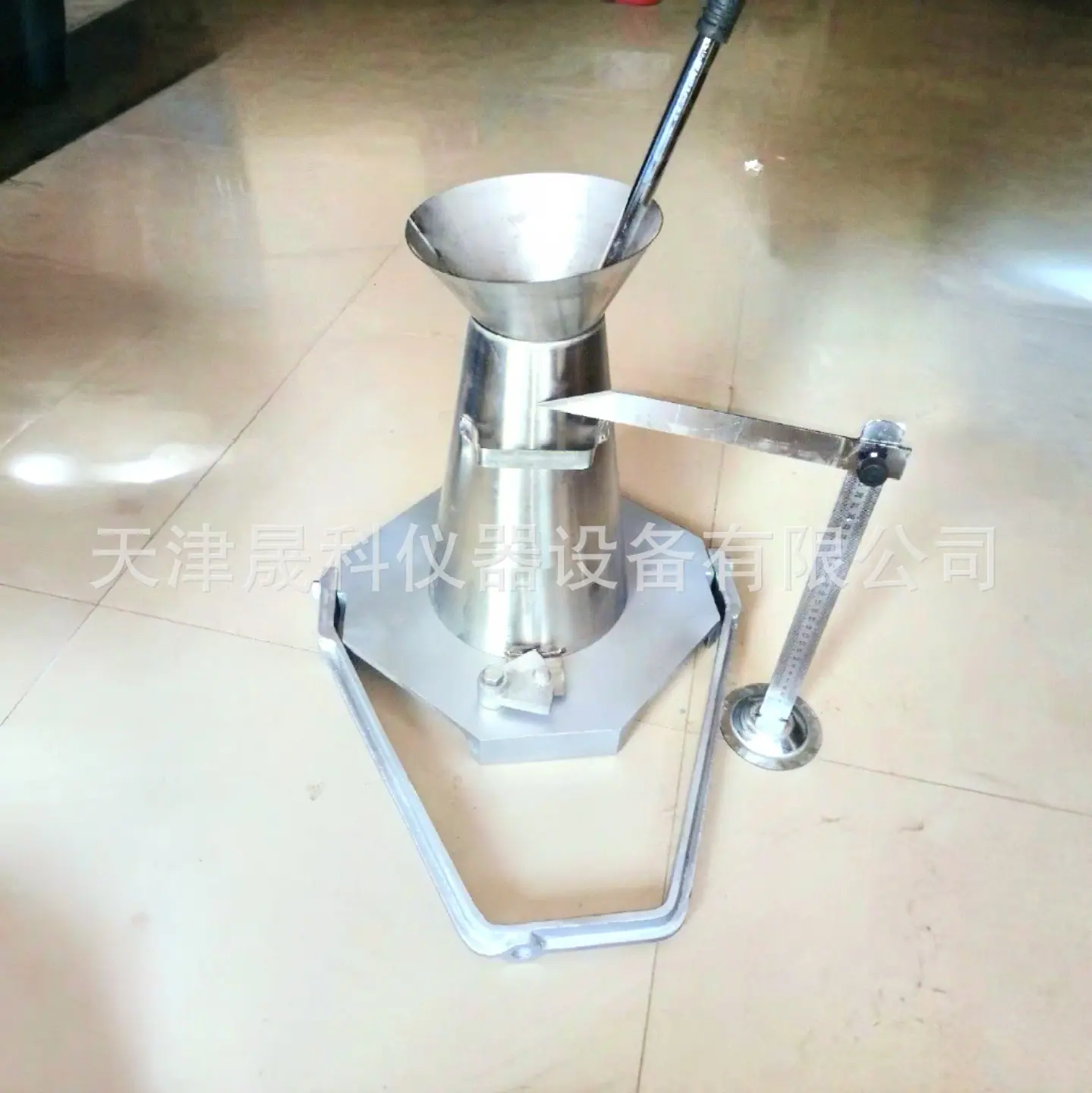

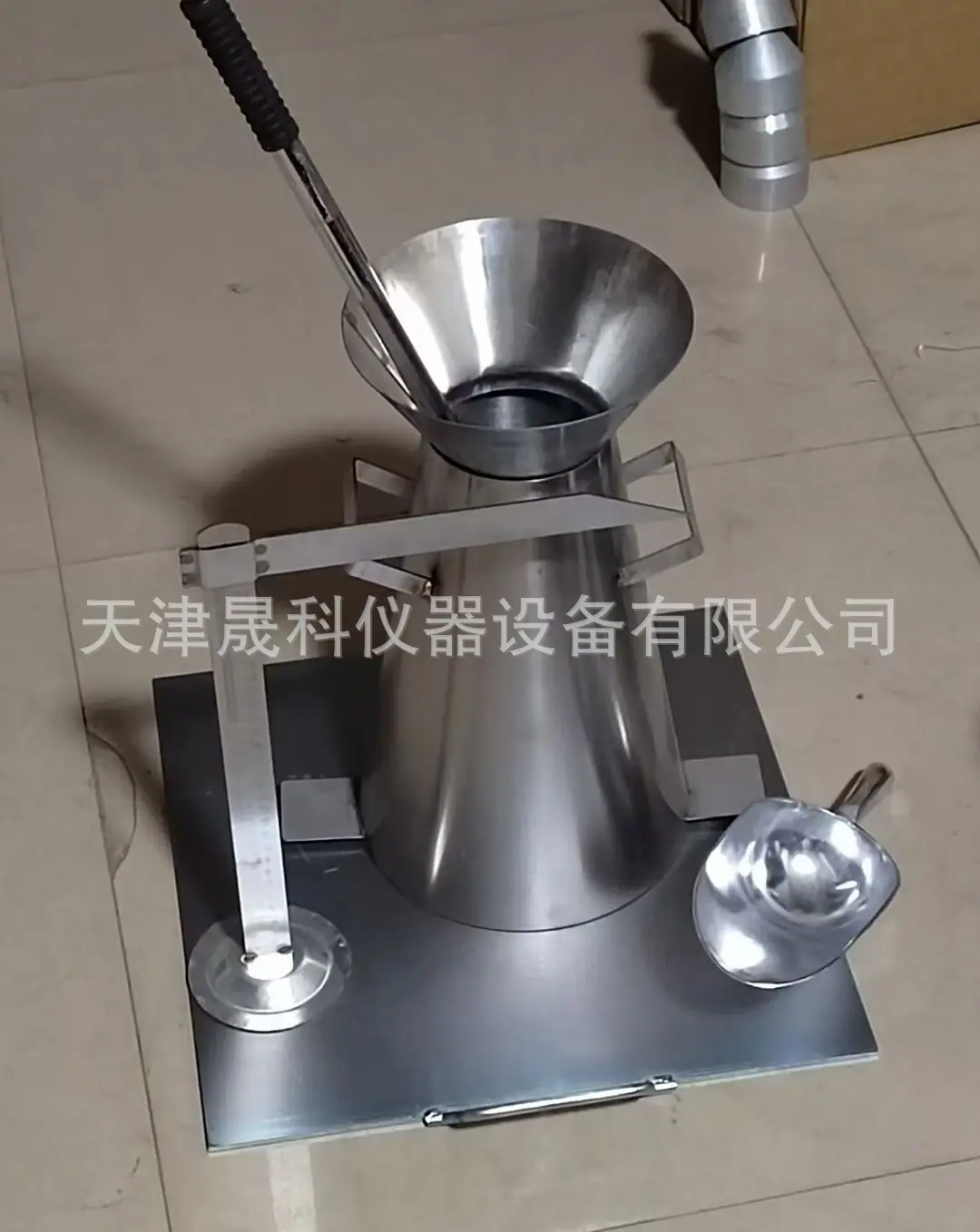

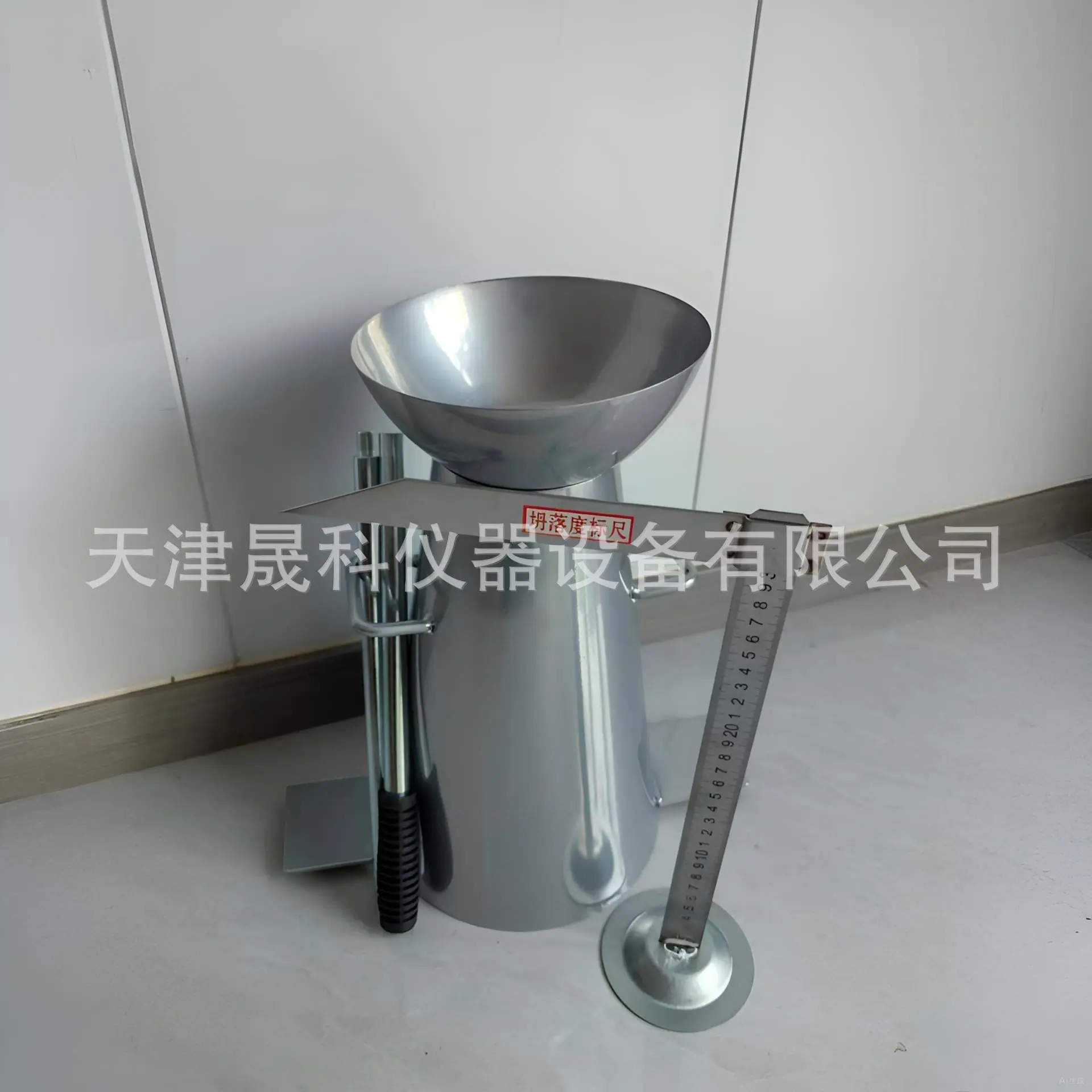

1. Introducción del comprobador de asentamiento de mezclas de hormigón TLY-1:
Este instrumento es adecuado para ensayos de asentamiento de hormigón plástico con un asentamiento de 1 a 15 cm y un tamaño de árido no superior a 40 mm. Es un equipo ideal para la enseñanza, la formación y el laboratorio, fácil de usar y de mantener.
2. Indicadores técnicos del comprobador de asentamiento de mezclas de hormigón TLY-1:

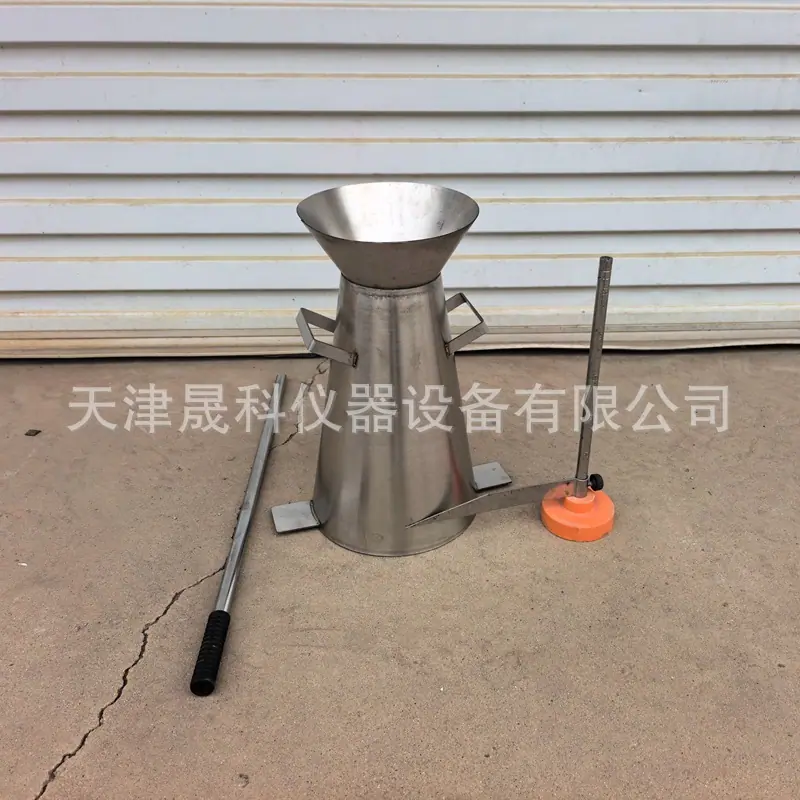

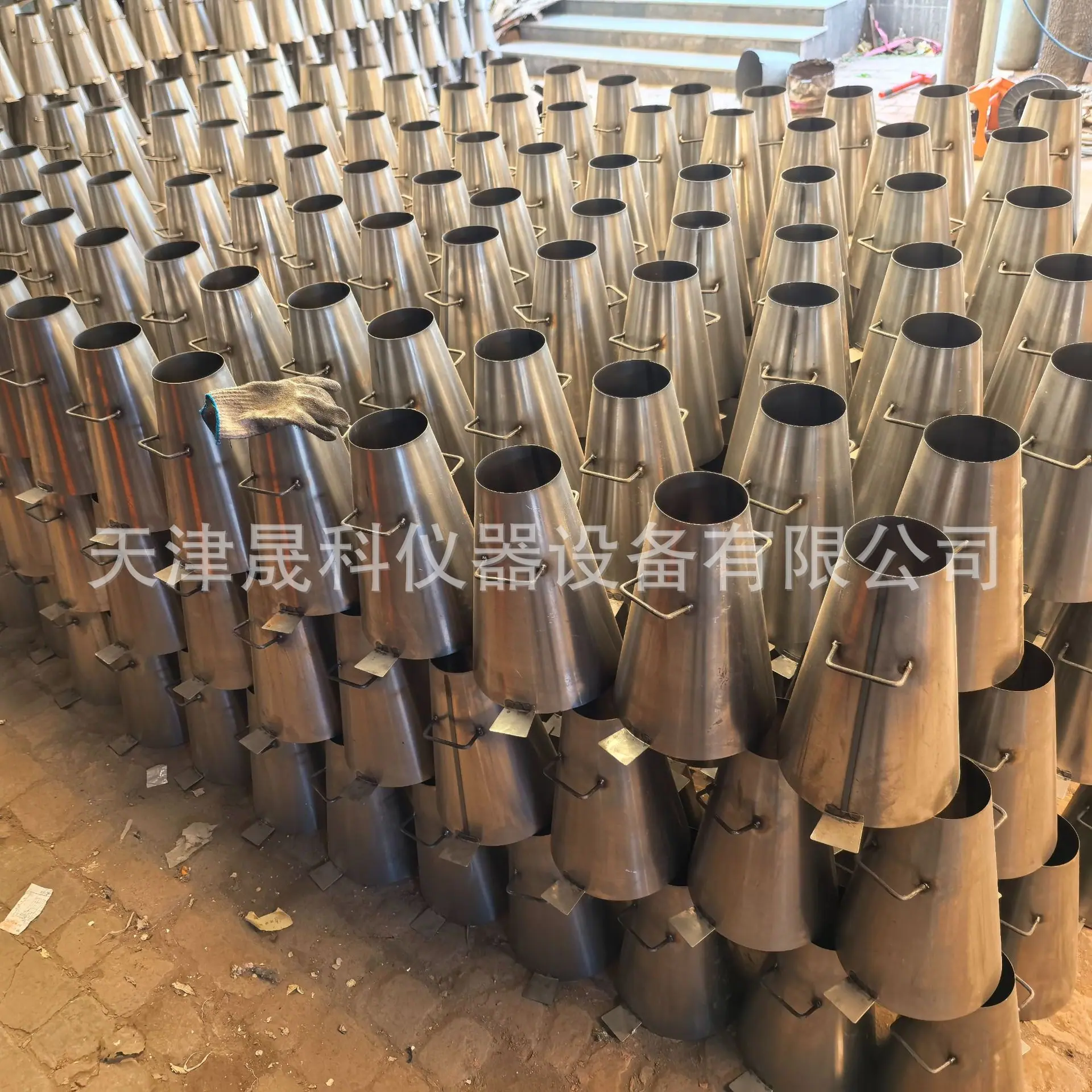

1. Cono de asentamiento:
a. Diámetro superior: Ø100 mm
b. Diámetro inferior: Ø200 mm
c. Altura del cilindro: 300 mm
2. Varilla de apisonamiento: Ø16mm
3. Otras herramientas: regla de madera, regla de acero pequeña, placa de acero.
