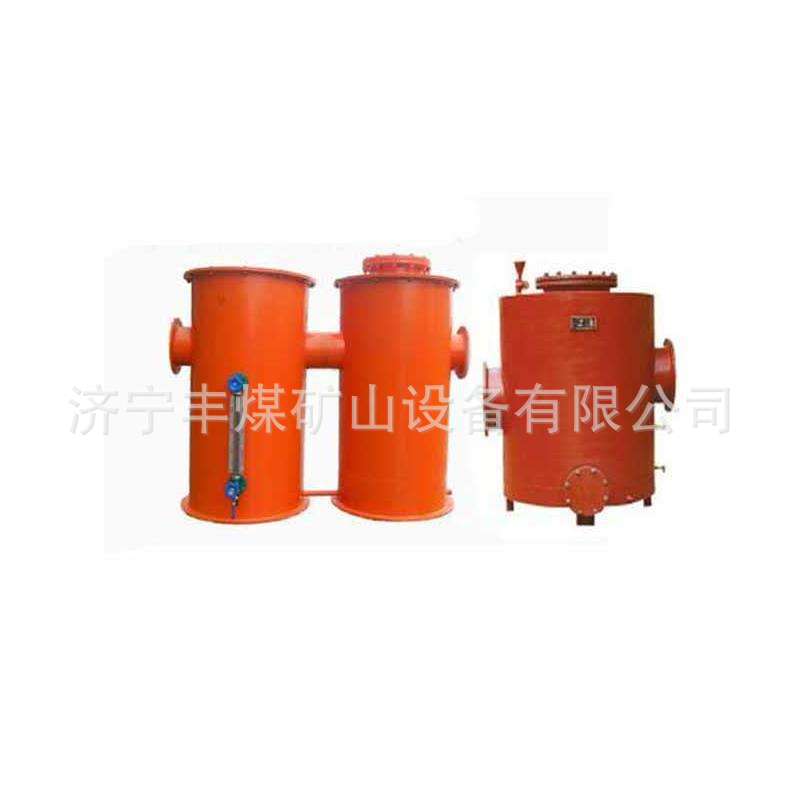

Transporte por gasoducto sello de agua dispositivo de prevención de incendios y alivio de explosiones suministro de fábrica

Equipo de mina de carbón Jining Feng Co., Ltd.

Para realizar pedidos, llame al 13153702397

Configuración estándar de un solo juego de dispositivo de alivio de explosiones e incendios con sello de agua

número de serie	Nombre del dispositivo	cantidad	unidad	Observación
1	Caja de control de nivel de líquido a prueba de explosiones y intrínsecamente segura de mina	1	torre
2	Sensor de nivel de líquido para minería (carcasa de acero inoxidable, se requiere informe de inspección)	3	torre
3	Sensor de presión para minería (carcasa de acero inoxidable, se requiere informe de inspección)	1	torre
4	Alarma sonora y luminosa intrínsecamente segura para minas (carcasa de acero inoxidable, se requiere informe de inspección)	1	torre
5	Válvula solenoide a prueba de explosiones para minería	2	individuo
6	Disco de ruptura (Material: acero inoxidable 316)	1	pedazo
7	Barril con sello de agua y venteo de explosión (diámetro de puerto de entrada y salida DN700)	1	Grupo
8	Indicador de nivel de agua de tubo de vidrio	1	colocar
9	Accesorios de instalación (bridas, pernos, accesorios de tubería, válvulas de drenaje, etc.)	1	colocar

1. Entorno de Trabajo

1. Temperatura ambiente: 2℃～+50℃;

2. Humedad relativa media: ≤95% (25°C);

3. Presión atmosférica ambiental: 80 kPa～106 kPa;

4. Caudal de gas en la tubería: ≤10m/s;

5. Presión de diseño de transmisión de gas: ≤30 kPa;

6. Sellado de la calidad del agua: materia suspendida ≤20mg/L, dureza total ≤6mm0l/L, 6.5≤pH (25℃)≤8.

1. Diámetro de la tubería de entrada y salida: 700 mm, conexión por brida, presión nominal de la brida de conexión ≥1.0 MPa;

2. Se requiere que el dispositivo adopte una estructura de doble cilindro, el cuerpo del cilindro está rematado con una cabeza, la estructura interna es razonable y puede mantener una altura constante de sello de agua efectivo para desempeñar un papel en la prevención de incendios por sello de agua y la liberación de explosiones.

3. Pérdida de presión: La pérdida de presión del dispositivo ignífugo y de alivio de explosiones es ≤2.0kPa;

4. El dispositivo de alivio de fuego y explosión de sello de agua requiere la instalación de 3 juegos de sensores de nivel de líquido y tiene las siguientes funciones:

1) Rellenar y drenar agua al dispositivo de alivio de fuego y explosión con sello de agua en tiempo real para mantener la altura del sello de agua en el dispositivo de alivio de fuego y explosión dentro del rango que cumple los requisitos de altura efectiva del sello de agua;

2) Cuando la altura del sello de agua excede el rango de trabajo normal, puede sonar una alarma automáticamente; cuando la altura del sello de agua es inferior al rango de trabajo normal, puede reponer agua automáticamente y sonar una alarma;

3) Cuando no hay agua en la tubería de suministro de agua, puede sonar una alarma automáticamente;

4) Tiene una función de autocomprobación y puede emitir una alarma automáticamente cuando ocurre una falla.

5. Rendimiento a prueba de explosiones y retardante de fuego: Cuando el gas en la tubería explota o se quema, puede liberar eficazmente la explosión, extinguir la llama y prevenir el incendio, asegurando que la explosión o combustión no se transmita al extremo de entrada de aire del dispositivo ignífugo y a prueba de explosiones.

6. Instale una red de desviación de gas de acero inoxidable con un tamaño de malla de no menos de cuatro.

7. Material: Q235-A, espesor de la lámina: 8 mm.

8. Dimensiones generales (largo × ancho × alto) mm: 3040 × 1655 × 2840; peso: ≤ 3000 kg.

9. Sensor de presión de minería GPD10

1) Voltaje de funcionamiento: 12VDC-24VDC; Corriente de funcionamiento: ≤50mA;

2) Rango de medición: (0,0-1,0) MPa;

3) Error básico: ±1% (F·S);

4) Distancia de transmisión: ≤2 km; distancia del control remoto: ≤5 m;

5) Dimensiones totales (mm): 293×148×64 mm;

6) Peso: 1.7 kg.

10. Sensor de nivel de minería GUY0.5

1) Voltaje de funcionamiento: 12VDC-24VDC; Corriente de funcionamiento: ≤50mA;

2) Rango de medición: (0-0.5) m;

3) Error básico: ±0.2% (F·S);

4) Distancia de transmisión: ≤2 km; distancia del control remoto: ≤5 m;

5) Dimensiones totales (mm): 293×148×64 mm;

6) Peso: 1.7 kg.

11. Alarma sonora y luminosa KXB18 a prueba de explosión para minería

1) Voltaje de funcionamiento: 12VDC-24VDC; Corriente de funcionamiento: ≤200mA;

2) Modo de sonido: monótono; frecuencia: 1 KHz;

3) Funciones básicas: alarma sonora y luminosa al encender la alimentación;

4) Volumen del sonido de la alarma: ≥85dB (A) (ruido ambiental ≤5dB (A);

5) Señal lumínica de alarma: claramente visible a 20 m en la oscuridad;

6) Dimensiones generales (mm): 293×148×64 mm;

7) Peso: 1.7 kg.

12. Válvula solenoide a prueba de explosiones DFB32/0.6 para minería
