Máquina para fabricar tubos de acero metálico, maquinaria tengyu suministro máquina formadora de tubos en espiral para puentes, máquina enrolladora de tubos corrugados suministro

Máquina para fabricar tubos de tira de acero metálico Tengyu machinery suministro máquina formadora de tubos espirales para puentes máquina enrolladora de tubos corrugados suministro

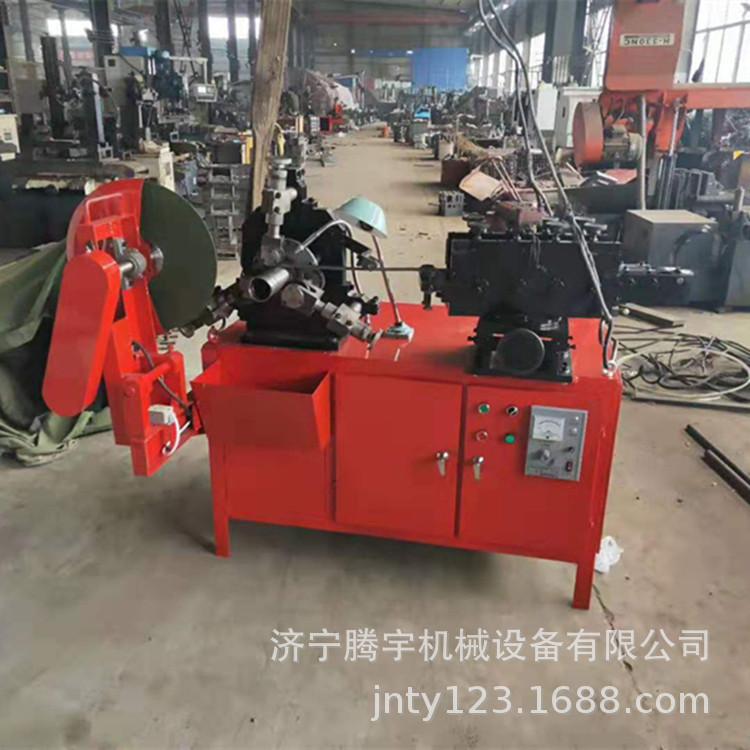

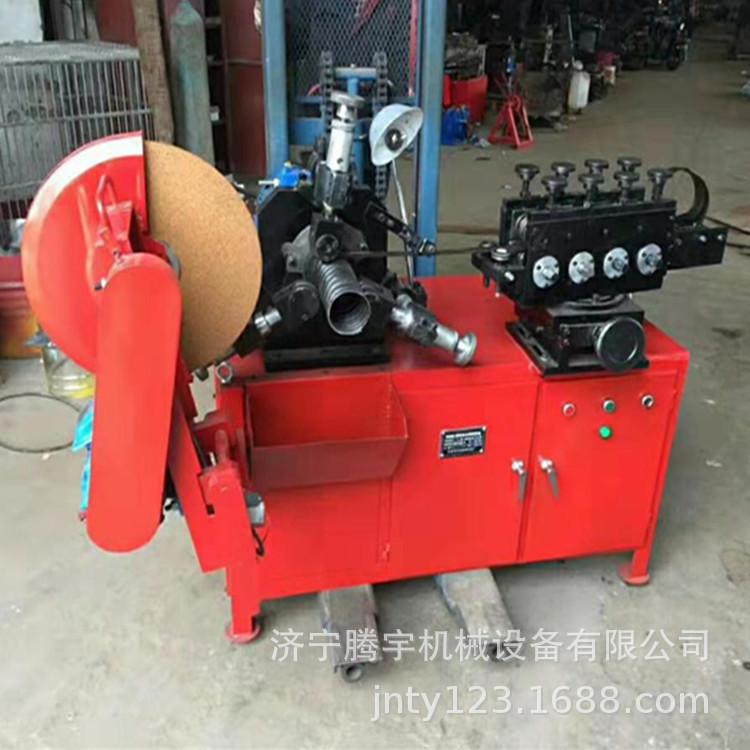

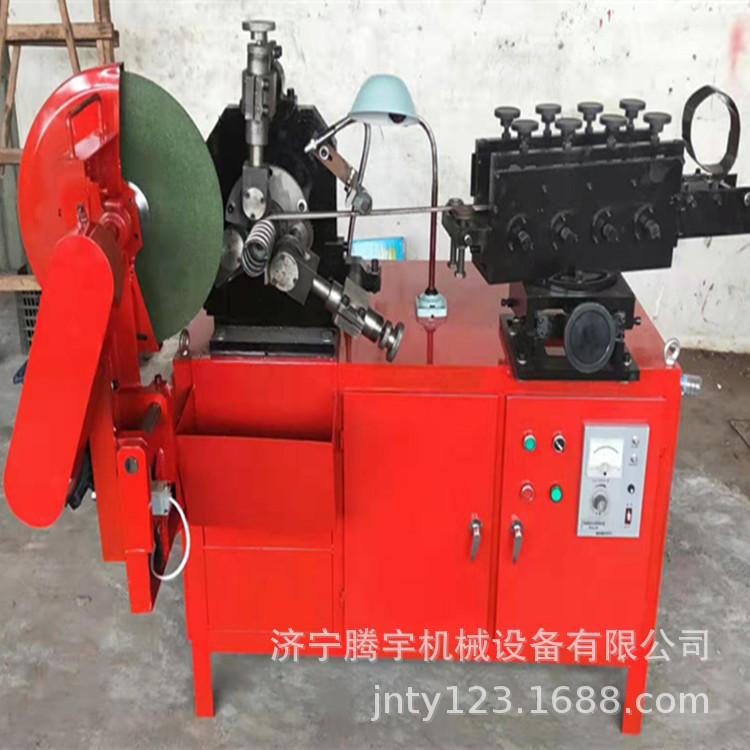

1. La máquina para fabricar tubos es un dispositivo para producir tubos corrugados de metal con canales reservados para hormigón pretensado.,Fleje de acero galvanizado o laminado en frío(Cinturón negro)El tubo corrugado doble se enrolla y prensa para formar un tubo corrugado. Esta máquina es compacta, de alta eficiencia y fácil de operar y mantener.,Adecuado para uso centralizado en obras de construcción o en fábricas.

dos. principio de funcionamiento

La máquina para fabricar tubos es accionada por un motor de velocidad continuamente variable que impulsa el núcleo del eje impulsor. Un engranaje helicoidal en el núcleo engrana con dos engranajes rectos para tirar de la banda de acero. Tras prensar y rebordear la banda de acero con cuatro juegos de rodillos, se enrolla sobre el mandril. La rueda de prensado la muerde, la rueda de compactación la estampa y la rueda de compactación la compacta para formar un fuelle en espiral.

3. Parámetros

Modelo: TYZG-135

1. Potencia del motor principal:4 kW,Velocidad de rotación:1480 rpm

2. Potencia del motor de corte:0,75 kW,Velocidad de rotación:1380 rpm

3. Ancho de la tira de acero:36 mm

4. Espesor de la tira de acero:0,2-0,35 mm

5. Rango de diámetro de la bobina:35-135 mm

6. Velocidad de producción: motor ordinario:4 m/min， Velocidad continuamente variable:8-12 m/min

7. peso:576 kilogramos

8. tamaño:1100x800x1360mm
