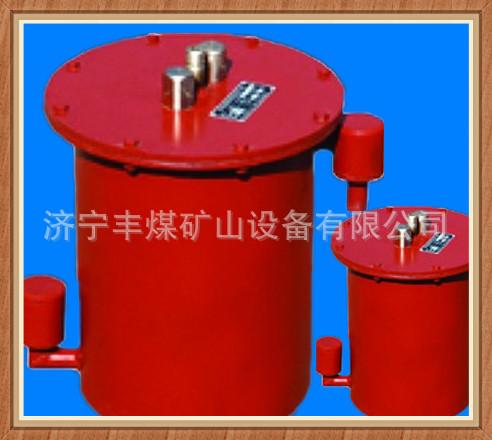

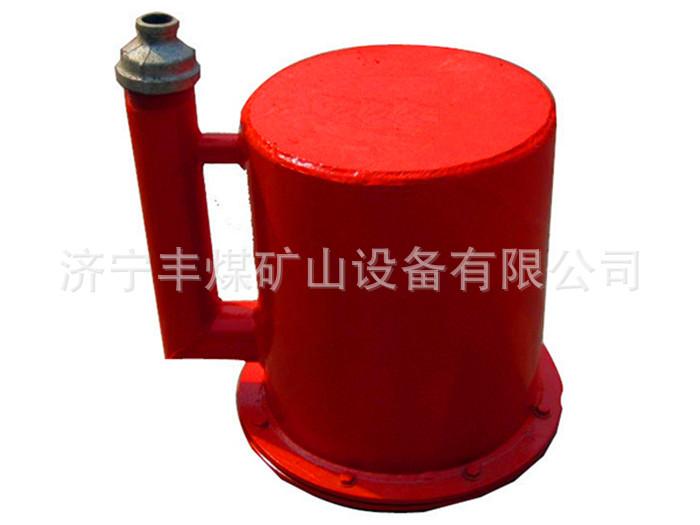

Drenaje de tubería de presión positiva

1. Principio de funcionamiento del producto
Se utiliza principalmente para liberar el agua acumulada en la tubería de descarga de presión positiva para mejorar la eficiencia del drenaje del sistema. Generalmente se instala en la parte más baja de la tubería de drenaje. Después de instalar el purgador de agua, el agua se acumula por la gravedad del agua cuando la presión positiva en el depósito es la misma que la presión positiva de la tubería de drenaje de gas. Cuando el agua se acumula hasta cierta altura, el flotador sube para hacer que la superficie de goma de sellado se separe de la superficie de sellado de la salida, y el agua se descarga; cuando el nivel del agua desciende a cierta posición, el propio peso del flotador hace que la junta de goma se acople con la superficie de sellado de la salida, selle y comience a acumular agua. Este ciclo se repite una y otra vez.
El agua en la tubería de bombeo fluye hacia el dispositivo de drenaje a través del tubo de agua. Cuando el nivel del agua en el cilindro sube hasta el fondo del flotador, a medida que el nivel del agua continúa subiendo, la flotabilidad generada por el flotador se hace cada vez mayor. Cuando la flotabilidad es mayor que la suma del peso muerto del flotador y la diferencia de presión entre la parte superior e inferior de la válvula de bola, el flotador impulsa el núcleo de la válvula de bola a flotar hacia arriba, y la válvula de bola se abre. El agua acumulada en el cilindro se descarga fuera del cilindro a través del asiento de la válvula de drenaje bajo la acción de la presión. En este momento, si la tubería de descarga de gas continúa suministrando agua al cilindro, el agua se descargará continuamente a través de la válvula de bola.
2. Parámetros técnicos
Modelo: CWG-ZY
Rango de presión aplicable: 0～0,08 Mpa
Velocidad de descarga automática de agua: 1~2L/vez
Dimensiones (largo x ancho x alto): 400*330*410 mm
Peso: Aprox. 25 kg
