Debido a la baja higroscopicidad, alta cristalinidad, excelente resistencia al envejecimiento térmico y resistencia a la corrosión química del PA9T, es superior a los materiales PA6T y PA46.
Propiedades del material
| Relleno/refuerzo |
|
| característica |
|
| usar |
|
| Exterior |
|
| tratamiento |
|
| Datos de puntos múltiples |
|
| Propiedades físicas | Clasificación | sistema de unidades | prueba |
|---|---|---|---|
| densidad | 1.37 | g/cm³ | ISO 1183 |
| Contracción | ISO 294-4 | ||
| Dirección de flujo vertical | 0.90 | % | ISO 294-4 |
| Dirección del flujo | 0.30 | % | ISO 294-4 |
| Absorción de agua (23°C, 24 h) | 0,19 | % | ISO 62 |
| Comportamiento mecánico | Clasificación | sistema de unidades | prueba |
|---|---|---|---|
| tensión de tracción | 190 | MPa | ISO 527-2 |
| Deformación por tracción (fractura) | 2.5 | % | ISO 527-2 |
| Módulo de flexión | 8800 | MPa | ISO 178 |
| Esfuerzo de flexión | 270 | MPa | ISO 178 |
| Coeficiente de fricción 1 | 0.40 | JIS K7218 | |
| Usar 2 | 40.0 | mg | JIS K7218 |
| Propiedades de impacto | Clasificación | sistema de unidades | prueba |
|---|---|---|---|
| Resistencia al impacto con entalla de vigas simplemente apoyadas | 10 | kJ/m² | ISO 179/1eA |
| Propiedades térmicas | Clasificación | sistema de unidades | prueba |
|---|---|---|---|
| Temperatura de deformación térmica (1,8 MPa, sin recocer) | 270 | °C | ISO 75-2/Af |
| Temperatura de transición vítrea | 125 | °C | |
| Temperatura de fusión | 300 | °C | ISO 11357-3 |

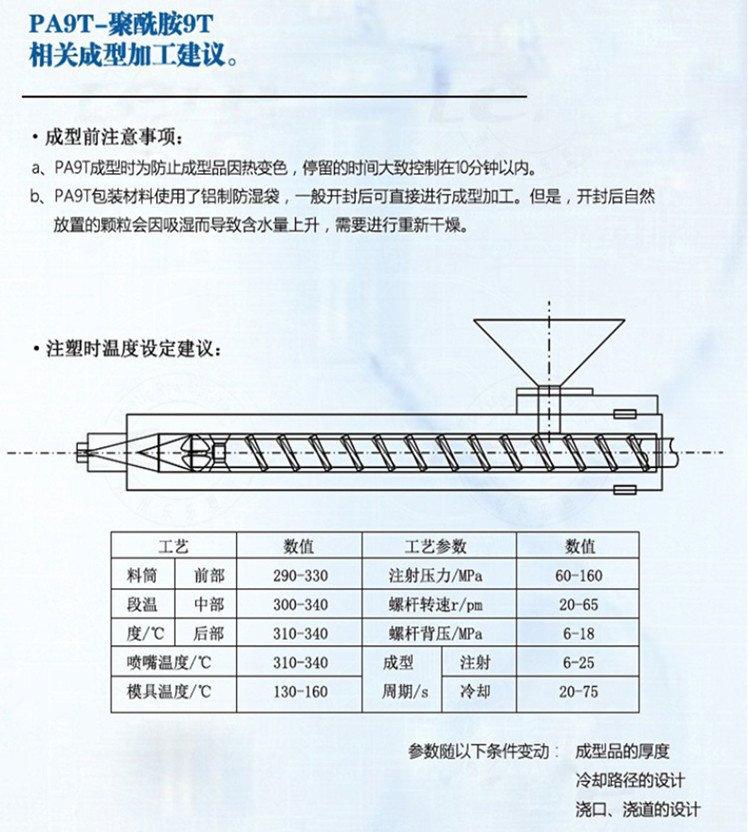

característica
El rendimiento supera al del nailon estándar en algunos aspectos importantes. Sus ventajas incluyen: proporcionar la misma resistencia y durabilidad en condiciones secas y húmedas, y mantener una resistencia y durabilidad efectivas a temperaturas más altas en comparación con el nailon estándar. Fácil de procesar: buena fluidez, estabilidad térmica y baja corrosión del molde; nailon de alto rendimiento con alta estabilidad térmica y alta lubricidad, baja absorción de agua (1%, otros nailones comunes de alta temperatura son más del 2,6%), baja deformación, resistencia química, material de alta estabilidad dimensional y puede lograr un efecto 94V-0 en un espesor de 0,75 mm. PA9T tiene una alta temperatura de transición vítrea (125 ℃) y alta cristalinidad, lo que le permite mantener una buena durabilidad a altas temperaturas, mejor que PA66 y PA46, y su resistencia al desgaste y bajo coeficiente de fricción son mucho mejores que otros nailones, incluso superando a POM y LCP. Otra característica del PA9T es su resistencia a productos químicos, aceites, alcoholes, ácidos, cloruro de calcio, agua caliente y otros fluidos, casi superior a la de todos los PA y solo ligeramente inferior a la del PPS. Su barrera contra los combustibles es diez veces superior a la del PA6 y el PA12, similar al nivel del ETFE (copolímero de etileno-tetracloroetileno). Estas excelentes características hacen del PA9T una opción ideal para capós de automóviles. El PA9T cuenta con especificaciones de resistencia al fuego, incluyendo fibra de vidrio (33%, 45% y 50%), y libre de fibra de vidrio (33%, 45% y 50%), lo que le confiere un gran potencial de aplicación en capós de automóviles, productos eléctricos y electrónicos, etc.
Función
1: Entre las resinas de la serie de nailon, tiene la menor absorción de agua.
2: Estabilidad dimensional: Sin cambios dimensionales ni reducción de la resistencia mecánica debido a la absorción de agua.
3: Alta resistencia al calor, no se producirán burbujas en la prueba de estañado a 280 °C y también es adecuado para soldadura sin plomo con temperaturas de funcionamiento más altas.
4: Buena fluidez, adecuado para formar carnes finas.
5: Bajo contenido de gas, menos propenso a contaminar y corroer el molde que otras resinas de nailon, lo que prolonga el uso del molde.
6: Rápida velocidad de cristalización y corto tiempo de enfriamiento.
7: En entornos de alta temperatura, la resistencia mecánica y la rigidez se reducen menos y la resistencia de la línea de unión y la reciclabilidad son buenas.
