DDZAtrapacinturones (tercera generación) para cinta transportadora



El dispositivo de seguridad para rotura de banda tipo DDZ (tercera generación) (en adelante, dispositivo de seguridad para rotura de banda) es un dispositivo de protección mecánica especialmente diseñado para atrapar de manera confiable la banda transportadora rota después de que esta se rompa por diversas razones. Este dispositivo puede evitar eficazmente la propagación posterior del accidente de rotura de banda, prevenir daños al equipo y garantizar la seguridad personal.



1. Descripción general del captador de banda rota tipo DDZ (tercera generación) para transportadores de banda



El dispositivo de captura de banda rota tipo DDZ (tercera generación) (en adelante, dispositivo de captura de banda rota) es un dispositivo de protección mecánica especialmente diseñado para la captura fiable de bandas transportadoras rotas después de que una banda se rompa por diversas razones. El dispositivo puede evitar eficazmente la propagación de accidentes por rotura de banda, prevenir daños al equipo y garantizar la seguridad personal. El dispositivo tiene un rendimiento integral como precisión en la detección de señales de rotura de banda, sensibilidad en la implementación del frenado, fiabilidad en la captura de frenado, conveniencia en la instalación y el transporte. Es una tecnología patentada con un nuevo concepto de captura de banda rota. El rendimiento y la fiabilidad del producto superan con creces a los productos similares. Puede utilizarse ampliamente en transportadores de banda de empresas de producción como minería, metalurgia, energía eléctrica, puertos y muelles. Es una medida de seguridad importante para mejorar el historial de operación segura de transportadores de banda con grandes ángulos de inclinación, grandes volúmenes de transporte y largas distancias.



Cuando la banda transportadora se rompe, el captador de banda rota puede atrapar rápidamente la sección portadora de carga y la sección vacía de la banda que se deslizan repentinamente hacia abajo después de que la banda se rompe o pierde el control. Se puede usar como casete de cinta cuando sea necesario. Estándares de implementación del producto: MT820-2006, Q/KA 006-2020.







2. Rendimiento técnico principal



◆ Captura completa de la superficie de la banda, captura simultánea de la superficie superior e inferior de la banda, alta fiabilidad



◆ El mecanismo de captura funciona por gravedad y se mueve rápida y sensiblemente.



◆ El principio de activación es simple y la señal es precisa



◆ La bota de captura no causará daños secundarios a la cinta



◆ Adecuado para cintas transportadoras con transporte ascendente, descendente u otras condiciones de línea complicadas



◆ Estructura simple y robusta, fácil de mantener



◆ Base estructural independiente, no afecta la resistencia del cuerpo del transportador



◆Tiempo de recuperación corto para accidente de rotura de correa

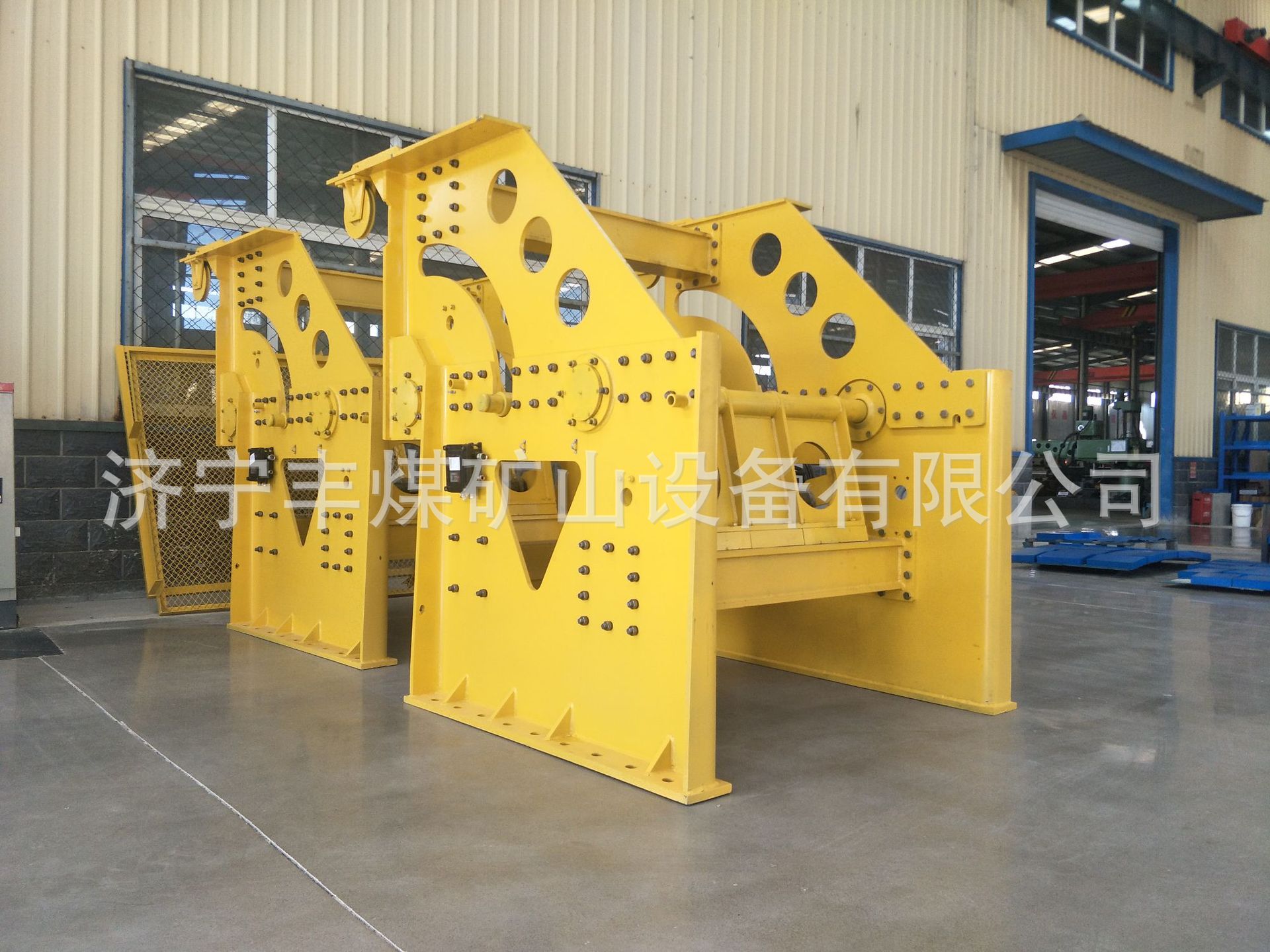

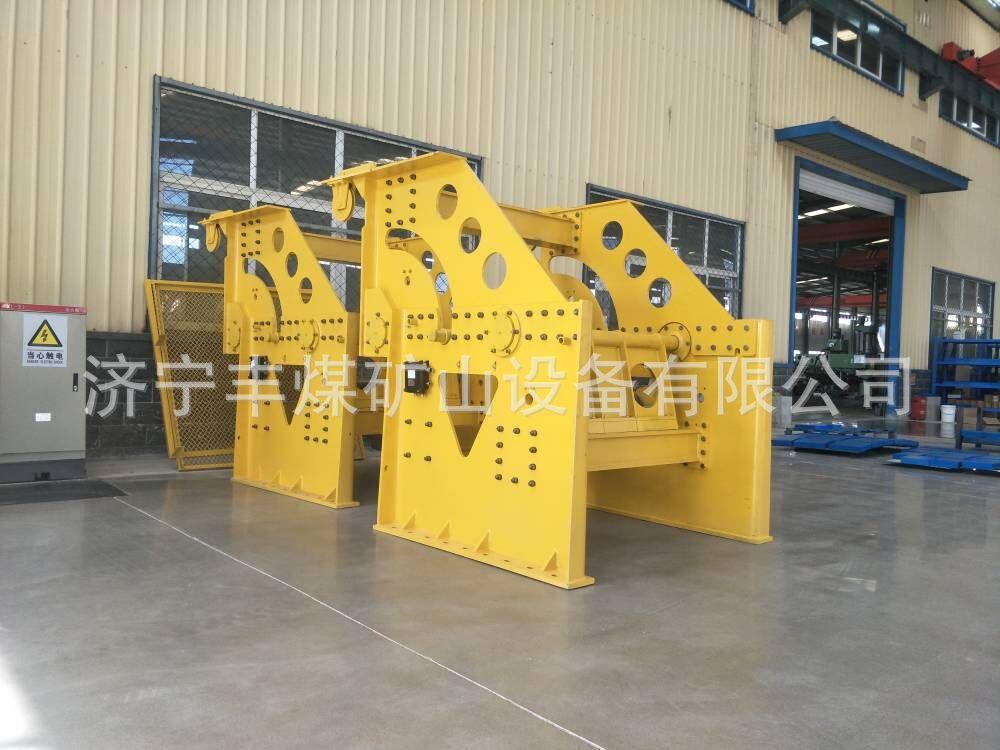

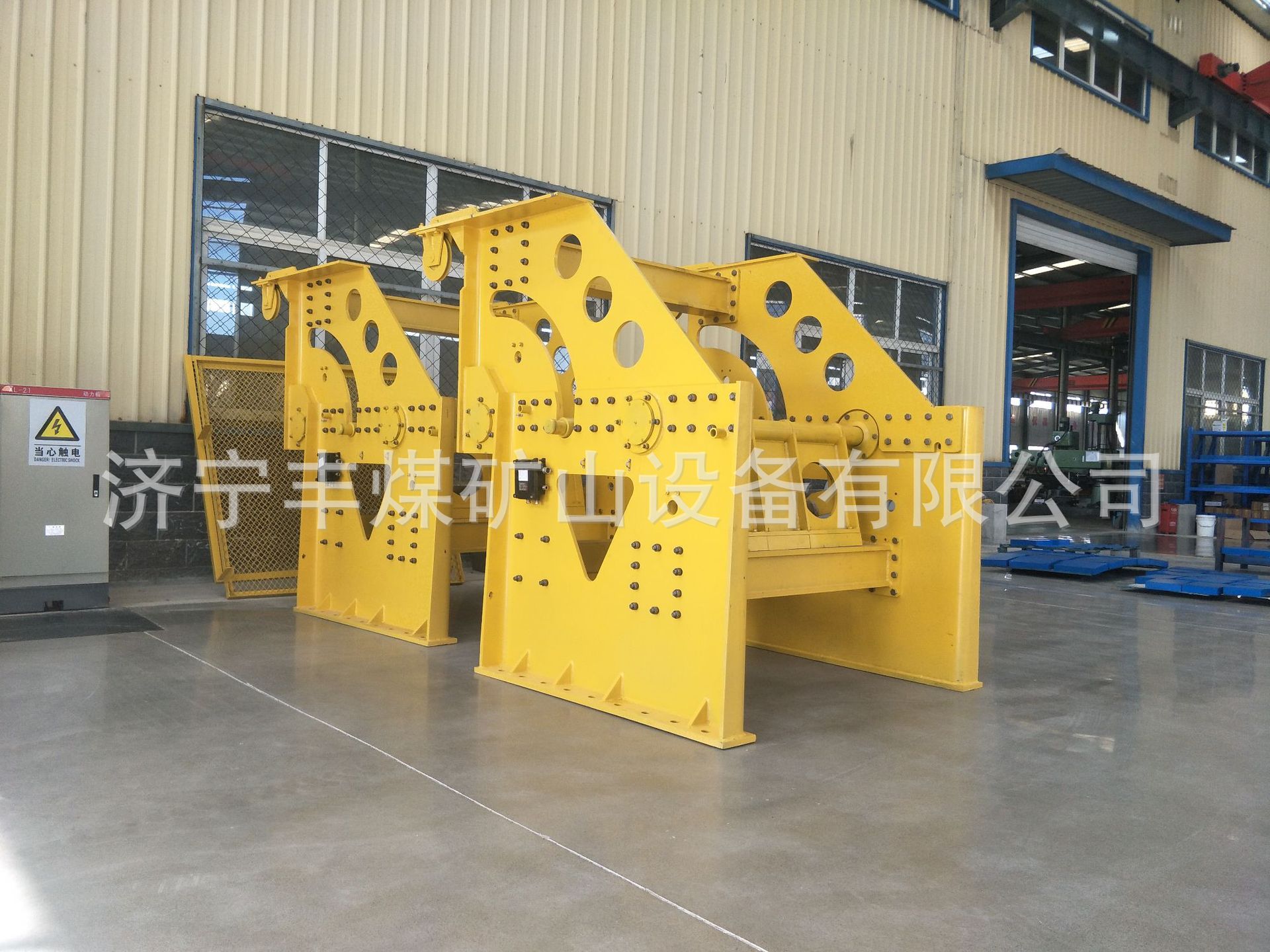

3. Composición estructural El captador de correa rota consta de un bastidor superior, un bastidor inferior, un bastidor de captura superior, un bastidor de captura inferior, una caja de contrapeso, un bloque de contrapeso, un bloque de zapata de captura, una polea, un dispositivo de señalización, etc. (como se muestra en la Figura 1).







4. Principio de funcionamiento

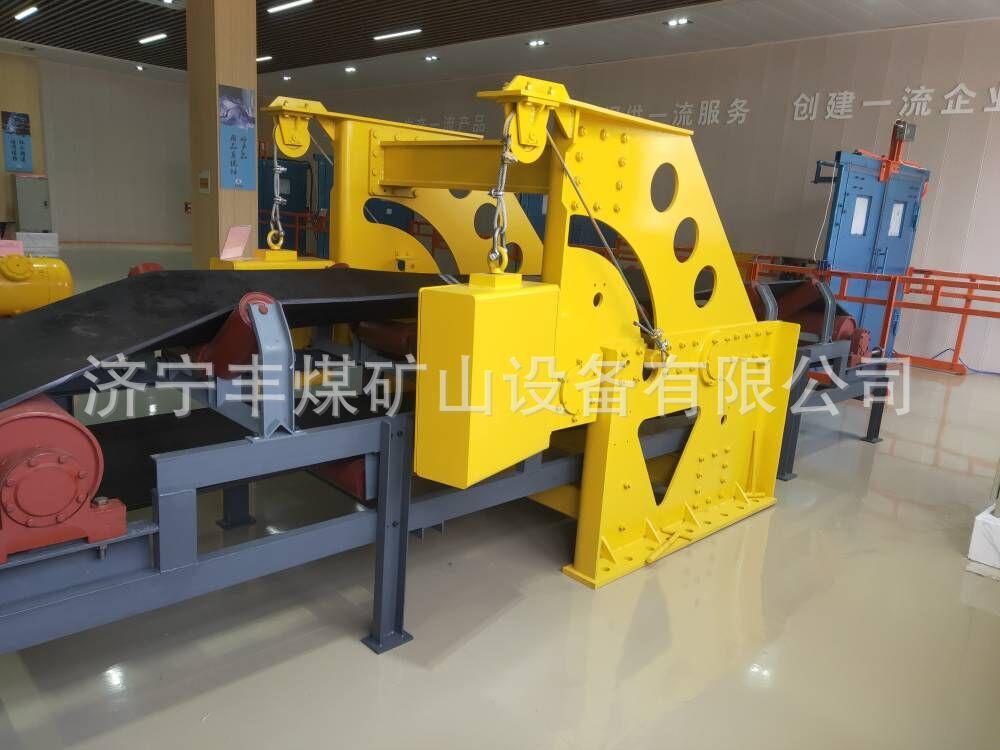

Cuando el transportador de banda está funcionando normalmente, el marco de sujeción superior está en contacto con la superficie inferior (fondo del arco de la ranura) de la banda transportadora por el rodillo de soporte bajo la tensión de la banda, y el marco de sujeción inferior está en contacto con la banda inferior por el rodillo. Cuando el transportador de banda se rompe, la banda se desliza hacia abajo, la tensión de la banda disminuye drásticamente y los rodillos superior e inferior del dispositivo de sujeción pierden su fuerza de soporte. Bajo la acción de la caja de contrapeso, el marco de sujeción superior coopera con la viga transversal para sujetar la banda transportadora deslizante, y el marco de sujeción inferior coopera con la viga transversal inferior bajo la acción de su propia gravedad para sujetar la banda de retorno vacía para proteger el transportador. Mientras los marcos de sujeción superior e inferior están realizando la acción de sujeción, se activa el dispositivo de señalización, y el dispositivo de señalización se comunica con el control principal del transportador de banda para enviar una señal de accidente de rotura de banda, indicando al control principal que emita una orden de parada para proteger el transportador, evitando así accidentes de seguridad graves causados por la rotura de la banda (como se muestra en la Figura 2).





5. Condiciones aplicables



◆ Adecuado para transportadores de banda ascendentes y descendentes con un ancho de banda de 65 a 200 cm y una inclinación de 6° a 30°.





◆ Tipo de estante: tipo fijo, tipo colgante.





◆ Temperatura ambiente: -20℃~+50℃



6. Parámetros técnicos del captador de banda rota tipo DDZ (tercera generación) para transportador de banda



secuencia	Especificaciones y modelos	Fuerza de frenado nominal (kN)	Ancho de banda (cm)
1	DDZ-400/65	400	65
2	DDZ-400/80	400	80
3	DDZ-400/100	400	100
4	DDZ-400/120	400	120
5	DDZ-600/65	600	65
6	DDZ-600/80	600	80
7	DDZ-600/100	600	100
8	DDZ-600/120	600	120
9	DDZ-600/140	600	140
10	DDZ-600/160	600	160
11	DDZ-600/180	600	180
12	DDZ-1000/100	1000	100
13	DDZ-1000/120	1000	120
14	DDZ-1000/140	1000	140
15	DDZ-1000/160	1000	160
16	DDZ-1000/180	1000	180
17	DDZ-1000/200	1000	200
18	DDZ-1500/120	1500	120
19	DDZ-1500/140	1500	140
20	DDZ-1500/160	1500	160
21	DDZ-1500/180	1500	180
22	DDZ-1500/200	1500	200
