Extractor de canales hidráulico manual de 30T, máquina de cremallera hidráulica YQB-300, extractor de canales hidráulico

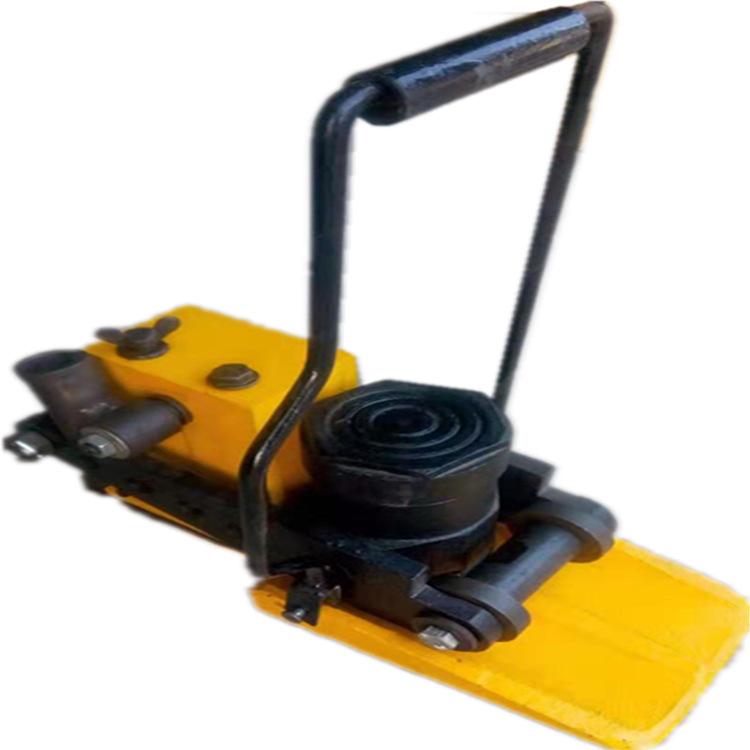

Imagen física:

Principio de funcionamiento del elevador de orugas hidráulico
El dispositivo hidráulico de elevación y tracción de orugas consta de un cilindro, un asiento de cilindro, un depósito de combustible, una bomba de émbolo, un soporte, una base y una manija. La base, el soporte y el asiento del cilindro están articulados mediante un eje de pasador para formar una articulación plana de cuatro barras. El asiento del cilindro está equipado con una válvula de seguridad y una válvula de retorno de aceite. Al mover la palanca de mando, el aceite producido en la bomba de émbolo entra en el cilindro, empujando el pistón hacia afuera. Bajo la acción del empuje del pistón, el cilindro y el soporte giran simultáneamente hacia arriba alrededor del eje de pasador en la base, generando un empuje vertical ascendente en la articulación de la rueda de elevación de la oruga, que es la función de elevar y tirar de la oruga.
Parámetros del arrancador de oruga hidráulico
Fuerza de arranque: 15T 20T 25T 30T;
Fuerza de cambio: 8T 13T 18T 20T;
Cantidad de elevación: 115 115 120 125 (mm);
Desplazamiento de la vía: 80 80 85 90 (mm);
Peso total de la máquina: 22 23 26 28 (kg).
