Buscador de cables de red UNI-T/Ulide UT682-CHN, comprobador de cables de red
Localizador de cables de red UT682-CHN
Herramientas de prueba de red/cable

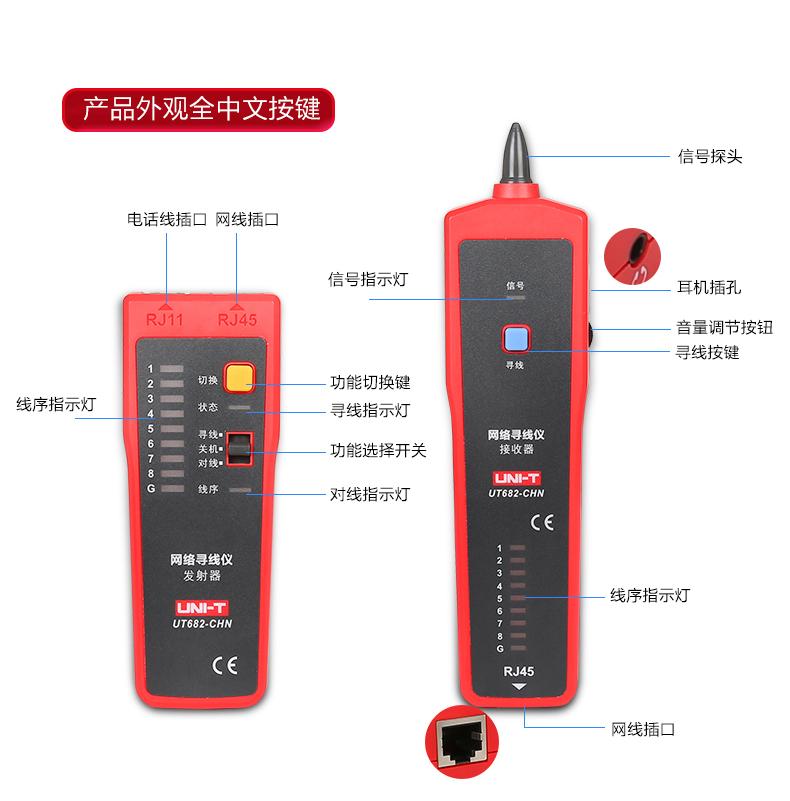

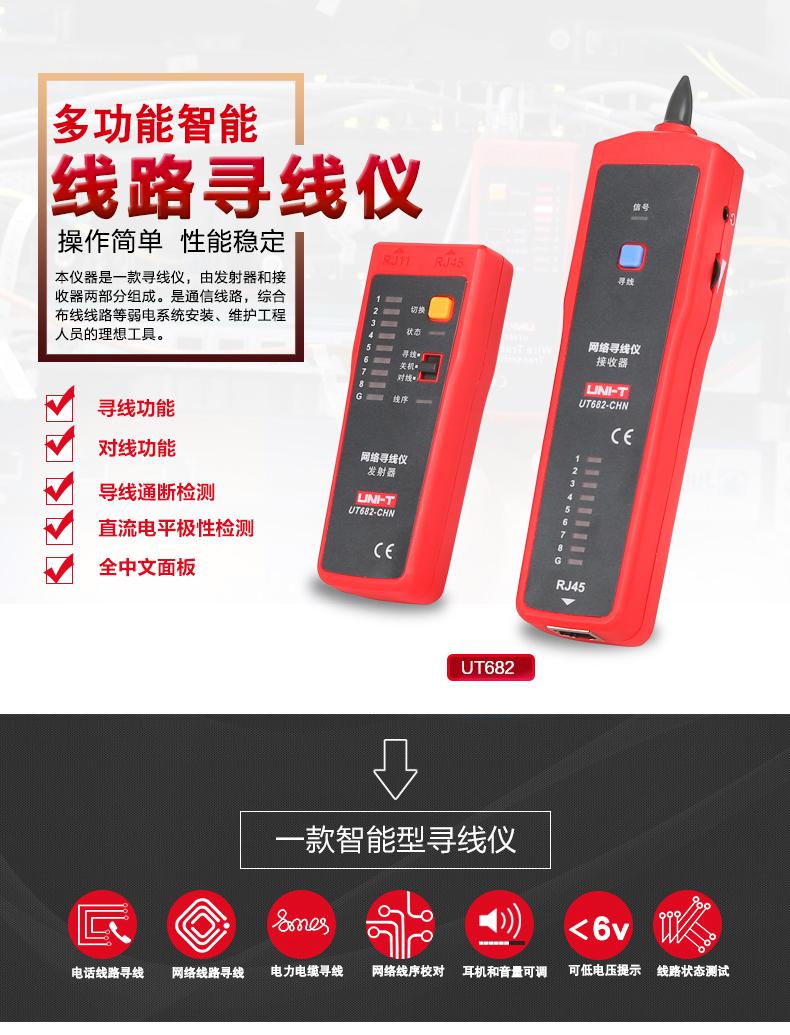

El UT682-CHN es un detector de líneas de red compuesto por un transmisor y un receptor. Incluye funciones como detección de líneas telefónicas, de red, de cables de alimentación y calibración de líneas de red. Ofrece pruebas rápidas y precisas, y es una herramienta ideal para ingenieros que instalan y mantienen sistemas de baja corriente, como líneas de comunicación y cableado integrado.

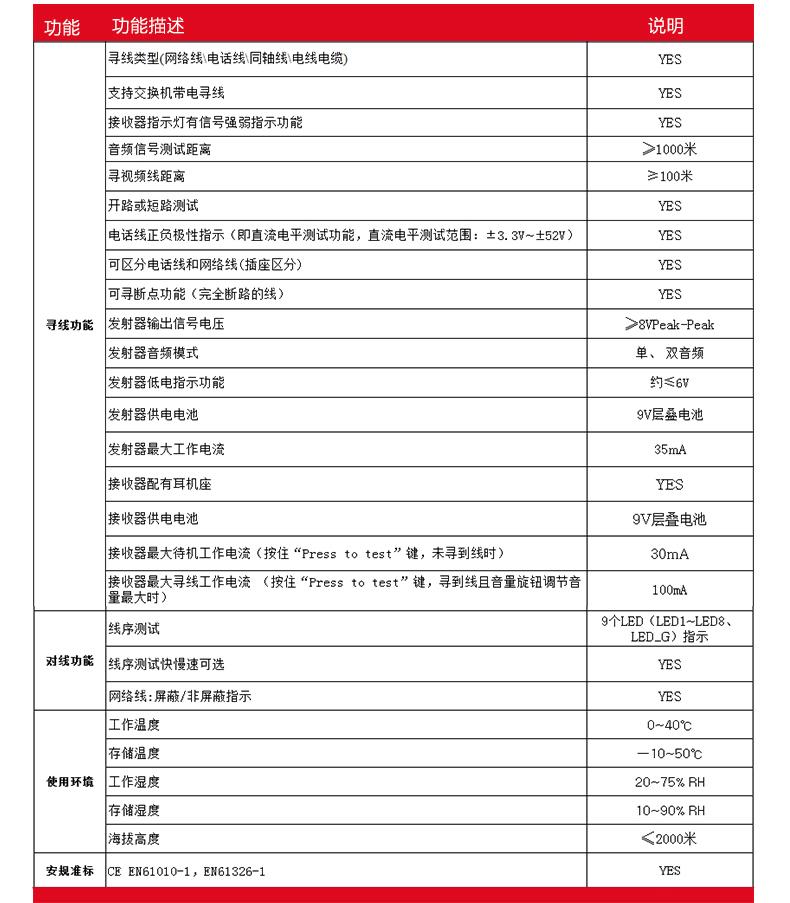

| Función | Descripción funcional | ilustrar |
| Función de caza | Tipo de búsqueda de línea (línea de red\línea telefónica\línea coaxial\cable eléctrico) | SÍ |
| Búsqueda de línea eléctrica del interruptor de soporte | SÍ | |
| La luz indicadora del receptor tiene una función de indicación de intensidad de señal. | SÍ | |
| Distancia de prueba de la señal de audio | ≥1000 m | |
| Distancia de la línea de vídeo | ≥100 m | |
| Prueba de circuito abierto o cortocircuito | SÍ | |

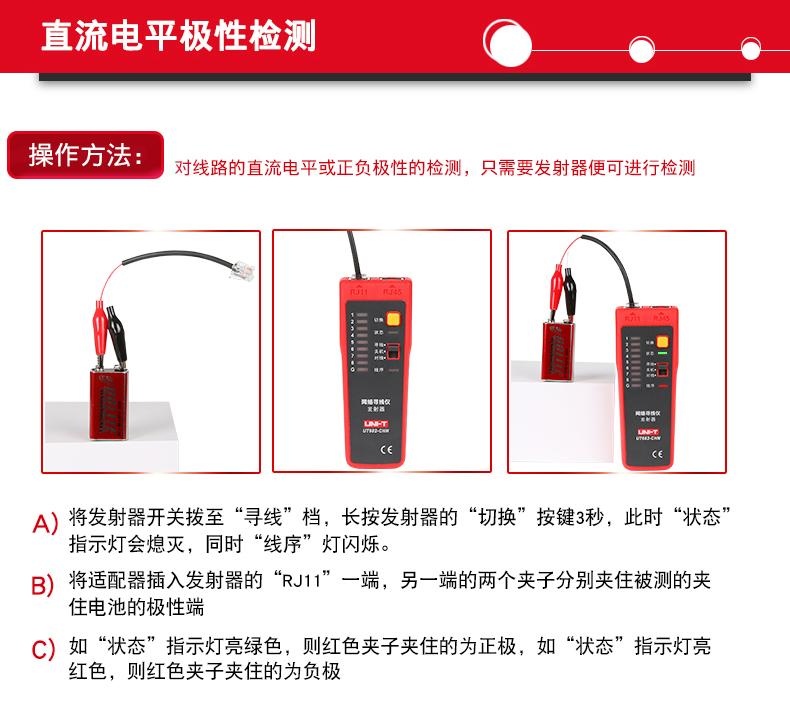

| Indicación de polaridad positiva y negativa de la línea telefónica (es decir, función de prueba de nivel de CC, rango de prueba de nivel de CC: ±(3,3 V ~ 52 V)) | SÍ | |
| Puede distinguir líneas telefónicas y líneas de red (distinción de enchufes) | SÍ | |
| Función de punto de interrupción (línea completamente desconectada) | SÍ | |
| Voltaje de la señal de salida del transmisor | ≥8VPico-Pico | |
| Modo de audio del transmisor | Audio simple y dual | |
| Función de indicación de baja potencia del transmisor | Aproximadamente ≤6 V | |

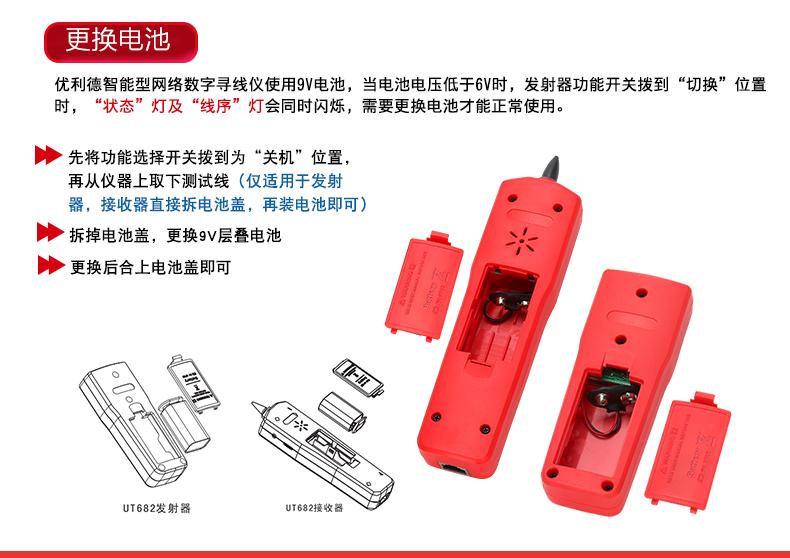

| Batería de alimentación del transmisor | Batería laminada de 9 V | |
| Corriente máxima de funcionamiento del transmisor | 35 mA | |
| El receptor viene con conector para auriculares. | SÍ | |
| Batería de alimentación del receptor | Batería laminada de 9 V | |
| Corriente máxima en espera del receptor (cuando se presiona la tecla "Buscar línea" y no se encuentra ninguna línea) | 30 mA | |
|
Receptor de gran corriente de trabajo de búsqueda de línea (mantenga presionada la tecla "búsqueda de línea", Cuando se encuentra la línea y la perilla de volumen se ajusta al volumen máximo) |
100 mA | |

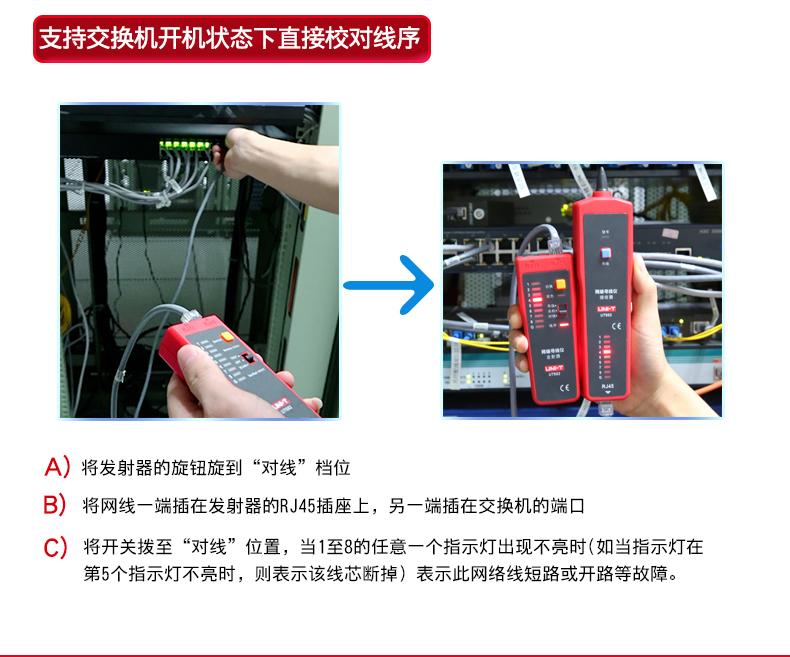

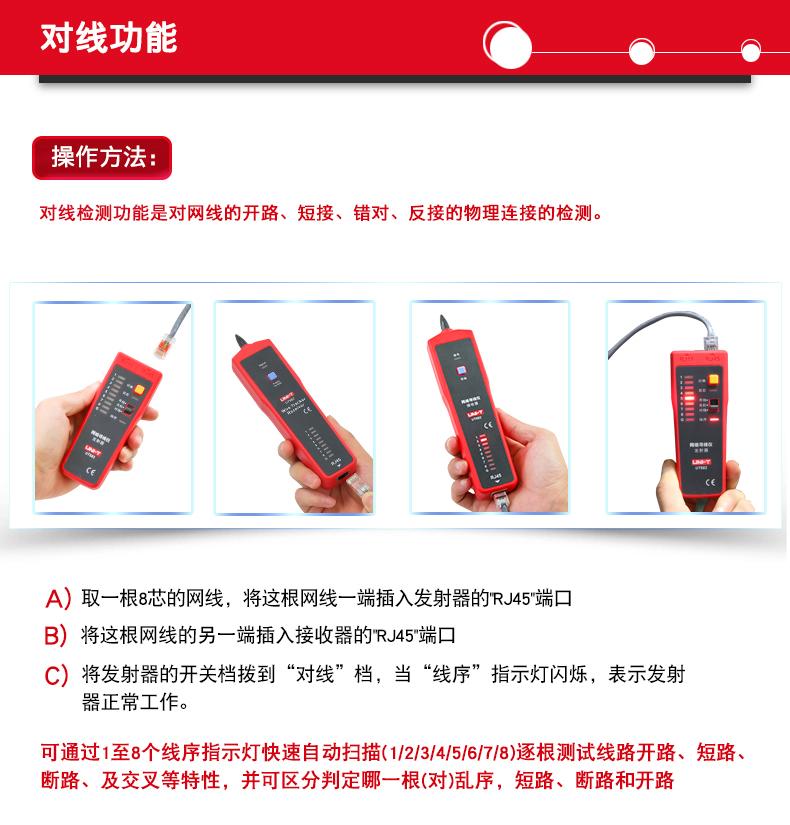

| Función de alineación | Prueba de secuencia de línea | 9 LED (LED1~LED8, LED_G) indican |
| Se puede seleccionar velocidad rápida o lenta para la prueba de secuencia de línea | SÍ | |
| Cable de red: indicación blindado/sin blindaje | SÍ | |
| Entorno de uso | Temperatura de funcionamiento | 0℃～40℃ |
| temperatura de almacenamiento | -10℃～50℃ | |
| Humedad de trabajo | 20～75 % de humedad relativa | |
| Humedad de almacenamiento | 10～90 % de humedad relativa | |
| Altitud | ≤2000 metros | |
| Características generales | ||
| color de la carrocería | Rojo+gris | |
| Peso corporal | Transmisor: 125 g; Receptor: 153 g | |

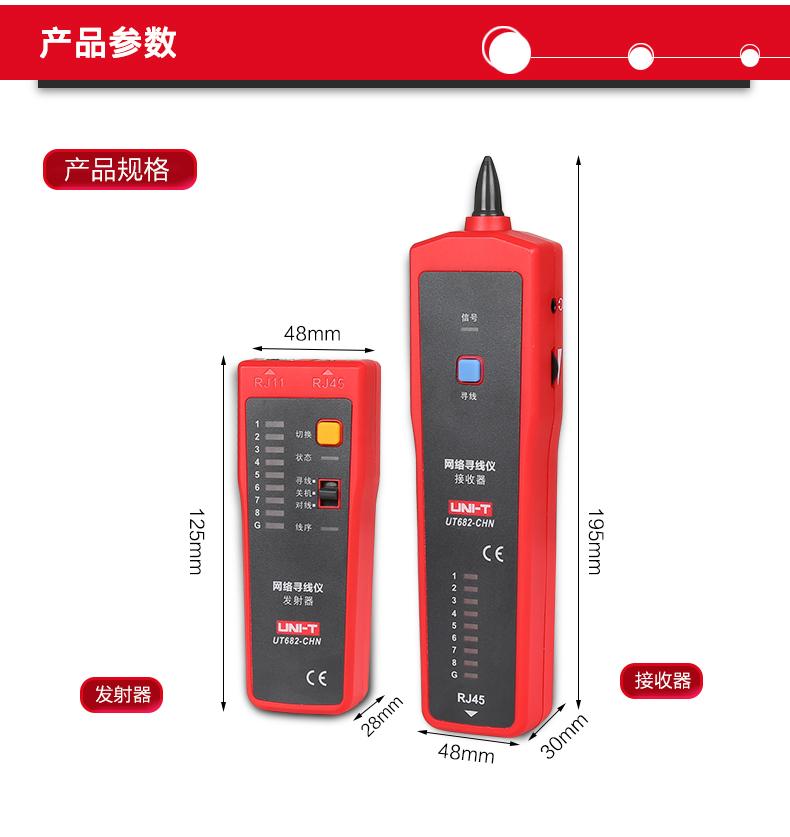

| Dimensiones | Transmisor: 125 × 48 × 28 mm; Receptor: 195 × 48 × 30 mm | |
| Accesorios estándar |
Batería de 9 V × 2; Cable adaptador RJ11 × 1; Cable adaptador RJ11 con pinza de cocodrilo × 1 ; Cable adaptador RJ45 × 1; Manual de usuario × 1; Bolsa de tela especial × 1; |
|
| embalaje estándar | Blíster + Cartón | |
| Cantidad de embalaje estándar | Caja interior: 6 unidades; Caja exterior: 24 unidades | |
| Tamaño de embalaje estándar | Caja interior: 295×278×200 mm; Caja exterior: 575×310×430 mm | |
| Peso bruto de la caja de embalaje estándar | 14,5 kilogramos | |
Batería de 9 V x 2; Cable adaptador RJ11 x 1; Cable adaptador RJ11 con pinza de cocodrilo x 1; Cable adaptador RJ45 x 1; Manual de usuario x 1; Bolsa de tela especial x 1;
Buscador de cables de red UT682
El UT682-CHN es un detector de líneas de red compuesto por un transmisor y un receptor. Incluye funciones como detección de líneas telefónicas, de red, de cables de alimentación y calibración de líneas de red. Ofrece pruebas rápidas y precisas, y es una herramienta ideal para ingenieros que instalan y mantienen sistemas de baja corriente, como líneas de comunicación y cableado integrado.
| Función | Descripción funcional | ilustrar |
| Función de caza | Tipo de línea (línea de red, línea telefónica, línea coaxial, cable y alambre) | SÍ |
| Búsqueda de línea eléctrica del interruptor de soporte | SÍ | |
| La luz indicadora del receptor tiene una función de indicación de intensidad de señal. | SÍ | |
| Distancia de prueba de la señal de audio | ≥1000 m | |
| Distancia de la línea de vídeo | ≥100 m | |
| Prueba de circuito abierto o cortocircuito | SÍ | |
|
Indicación de polaridad positiva y negativa de la línea telefónica (es decir, función de prueba de nivel de CC, Rango de prueba de nivel de CC: ±(3,3 V ~ 52 V)） |
SÍ | |
| Puede distinguir líneas telefónicas y líneas de red (distinción de enchufes) | SÍ | |
| Función de punto de interrupción (línea completamente desconectada) | SÍ | |
| Voltaje de la señal de salida del transmisor | ≥8VPico-Pico | |
| Modo de audio del transmisor | Audio simple y dual | |
| Función de indicación de baja potencia del transmisor | Aproximadamente ≤6 V | |
| Batería de alimentación del transmisor | Batería laminada de 9 V | |
| Corriente máxima de funcionamiento del transmisor | 35 mA | |
| El receptor viene con conector para auriculares. | SÍ | |
| Batería de alimentación del receptor | Batería laminada de 9 V | |
| Corriente máxima de funcionamiento en espera del receptor (cuando se presiona la tecla "Buscar línea" y no se encuentra ninguna línea) | 30 mA | |
|
Corriente máxima de búsqueda de línea del receptor (mantenga presionada la tecla "búsqueda de línea", Cuando se encuentra la línea y la perilla de volumen se ajusta al volumen máximo) |
100 mA | |
| Función de alineación | Prueba de secuencia de línea | 9 LED (LED1~LED8, LED_G) indican |
| Se puede seleccionar velocidad rápida o lenta para la prueba de secuencia de línea | SÍ | |
| Cable de red: indicación blindado/sin blindaje | SÍ | |
| Entorno de uso | Temperatura de funcionamiento | 0℃～40℃ |
| temperatura de almacenamiento | -10℃～50℃ | |
| Humedad de trabajo | 20～75 % de humedad relativa | |
| Humedad de almacenamiento | 10～90 % de humedad relativa | |
| Altitud | ≤2000 metros | |
| Características generales | ||
| color de la carrocería | Rojo+gris | |
| Peso corporal | Transmisor: 125 g; Receptor: 153 g | |
| Dimensiones | Transmisor: 125 × 48 × 28 mm; Receptor: 195 × 48 × 30 mm | |
| Accesorios estándar |
Batería de 9 V × 2; Cable adaptador RJ11 × 1; Cable adaptador RJ11 con pinza de cocodrilo × 1 ; Cable adaptador RJ45 × 1; Manual de usuario × 1; Bolsa de tela especial × 1; |
|
| embalaje estándar | Blíster + Cartón | |
| Cantidad de embalaje estándar | Caja interior: 6 unidades; Caja exterior: 24 unidades | |
| Tamaño de embalaje estándar | Caja interior: 295×278×200 mm; Caja exterior: 575×310×430 mm | |
| Peso bruto de la caja de embalaje estándar | 14,5 kilogramos | |
