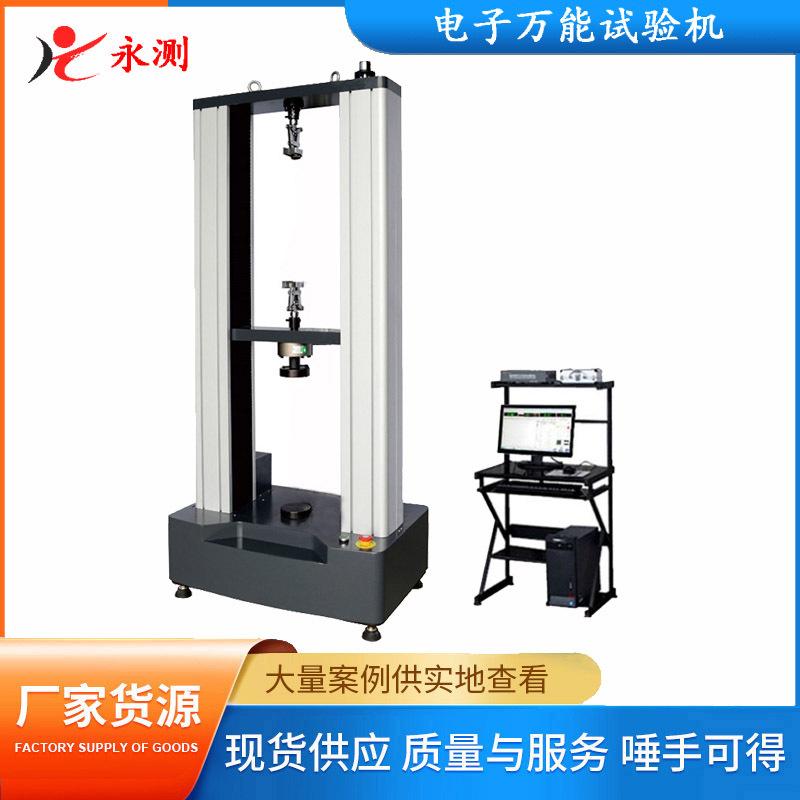

La empresa Jinan Yongce se especializa en la producción de la máquina electrónica universal de ensayo de materiales WDW-50C controlada por microordenador para ensayo mecánico de resistencia a la tracción, compresión y flexión.
Máquina de pruebas universal es el nombre de la palabra (Reglamento Nacional de Verificación de Medidas de la República Popular China JJG475 — 2008electrónicoModoMáquina de pruebas universal）
1. Introducción del producto:
1. Estructura del host:
Adopta una estructura tipo puerta, forma de doble espacio y cubierta de aleación de aluminio. El bastidor principal de alta resistencia está compuesto por un husillo de bolas de alta precisión y un riel guía lineal de precisión. Todas las piezas se procesan en una sola pasada en el centro de mecanizado para garantizar la tolerancia dimensional y la precisión general del bastidor principal.
2. Sistema eléctrico:
Utiliza componentes eléctricos de marcas nacionales reconocidas, que son seguros y confiables, y está equipado con protección contra sobrecarga, protección contra sobrecalentamiento, protección contra fugas, interruptor de proximidad fotoeléctrico y botón de parada de emergencia para evitar pérdidas causadas por errores de operación.
3. Sistema de medición y control
Utiliza controladores de pantalla digital de marcas reconocidas en la industria de máquinas de prueba, servomotores y servocontroladores de alta calidad, sensores de carga y desplazamiento de alta precisión para lograr un control preciso, una alta frecuencia de respuesta y una indicación precisa. También puede detectar diversos materiales, como metal, caucho, plástico, resortes, madera, trenzado, seda, etc.
4. Accesorio
Equipado con diferentes accesorios, es adecuado para diversas pruebas y puede cumplir con los requisitos de tracción, compresión, flexión, cizallamiento, pelado y otras pruebas en diferentes materiales.
2. Parámetros:
|
número de serie |
nombre del proyecto |
Parámetros técnicos e indicadores |
|
1 |
Fuerza de prueba |
50 kN |
|
2 |
Alcance de fuerza efectivo |
2%～100%F·S (sin agrupamiento en todo el proceso) |
|
3 |
Precisión de fuerza |
Mejor que ±1% del valor de indicación |
|
4 |
Resolución de desplazamiento |
0,001 mm |
|
5 |
Precisión de desplazamiento |
Mejor que ±1% del valor de indicación |
|
6 |
rango de velocidad |
Regulación de velocidad continua de 0,005 mm/min a 500 mm/min |
|
7 |
Precisión de velocidad |
Mejor que ±1% del valor de indicación |
|
8 |
Rango de medición de deformación |
10-1000 mm |
|
9 |
Precisión de la medición de la deformación |
Mejor que ±1% del valor de indicación |
|
10 |
Espacio de estiramiento efectivo |
800 mm (personalizable) |
|
11 |
Ancho de prueba efectivo |
400 mm (se puede personalizar) |
|
12 |
Dimensiones |
770*465*1730 (mm) |
|
13 |
Calidad del anfitrión |
Alrededor de 300 kg |
3. Configuración del host:
|
número de serie |
nombre del proyecto |
Parámetros técnicos e indicadores |
cantidad |
|
1 |
marco de host |
Tipo portal, estructura de doble espacio |
1 juego |
|
2 |
Sistema de motor y accionamiento |
servomotor |
1 juego |
|
3 |
Sistema de reducción |
correa de distribución |
1 juego |
|
4 |
Par de husillos de bolas |
Husillo de bolas de alta precisión |
2 juegos |
|
5 |
celda de carga |
Célula de carga de 50 kN |
1 |
|
6 |
Accesorio de estiramiento |
Mordazas planas 0-7, mordazas redondas φ4-φ9 |
1 juego |
|
7 |
Accesorio de flexión |
Accesorio de flexión |
1 juego |
|
8 |
Accesorio de compresión |
Plato de presión 100mm |
1 juego |
|
9 |
computadora |
Lenovo |
1 juego |
|
10 |
impresora |
HP |
1 juego |
|
11 |
Software y sistema de control |
Tres software de circuito cerrado |
1 juego |
4. Sistema de control
Admite pruebas de tracción, compresión, corte, flexión y otras;
Admite la edición abierta de experimentos, la edición de estándares y la edición de pasos, y admite la exportación e importación de experimentos, estándares y pasos;
Admite la personalización de los parámetros de prueba;
Adopta el formato de informe abierto EXCEL, admite el formato de informe definido por el usuario;
La consulta e impresión de los resultados de las pruebas son flexibles y convenientes, y admiten la impresión de múltiples muestras y la clasificación personalizada de los elementos de impresión;
El programa viene con potentes funciones de análisis de pruebas;
El programa admite la gestión jerárquica de dos niveles (administrador y probador) de permisos de gestión de usuarios;
5. Interfaz de operación:
(1) El software se puede ejecutar en Win7/10/2000/XP y la interfaz de usuario presenta un sistema de ventanas chino consistente con el estilo de Windows.

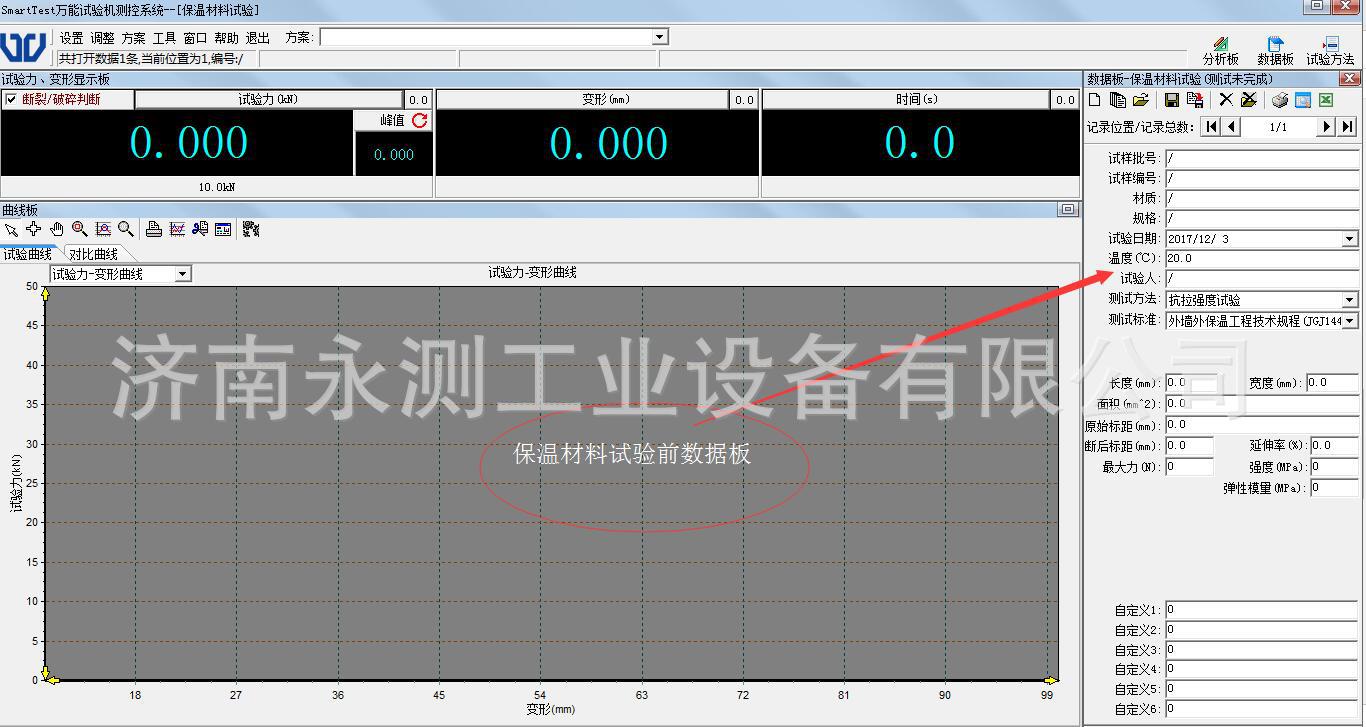

(2) Tablero de datos: complete los datos antes de realizar la prueba

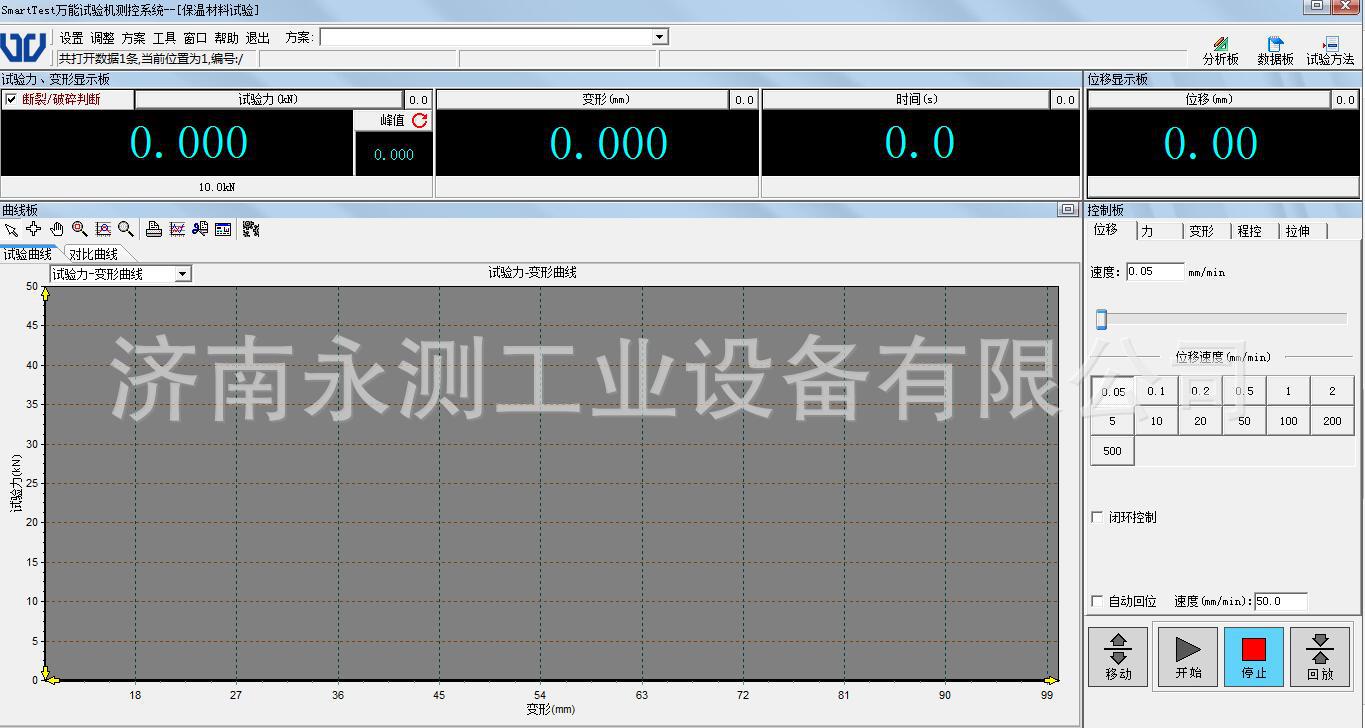

(3)Modo de control.
(4) Hay muchos tipos de métodos de prueba para elegir
(5) Edición del informe:
(6) Resultados de las pruebas

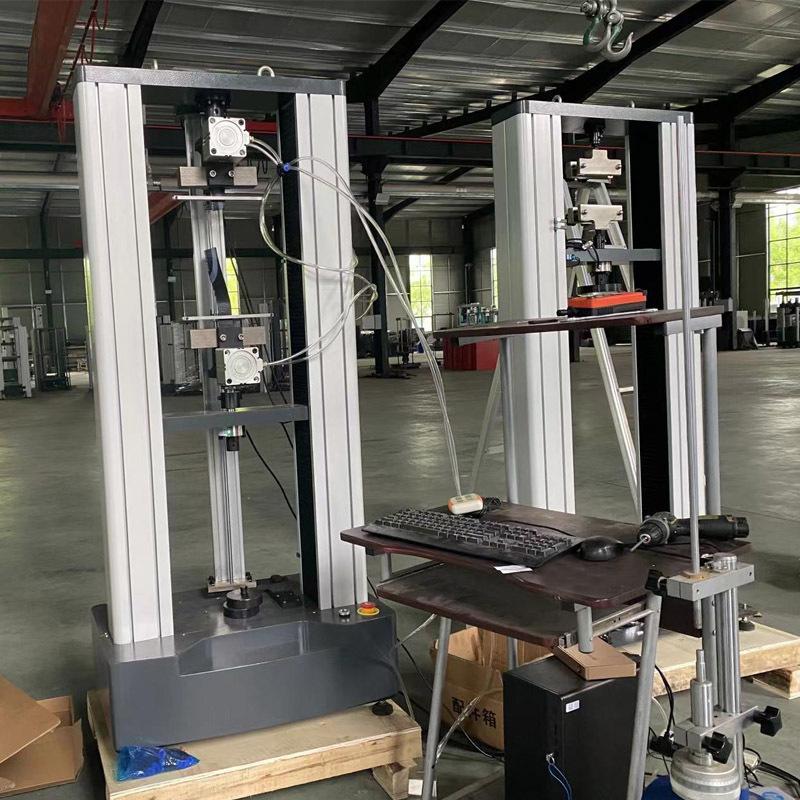

6. Fotos del lugar
