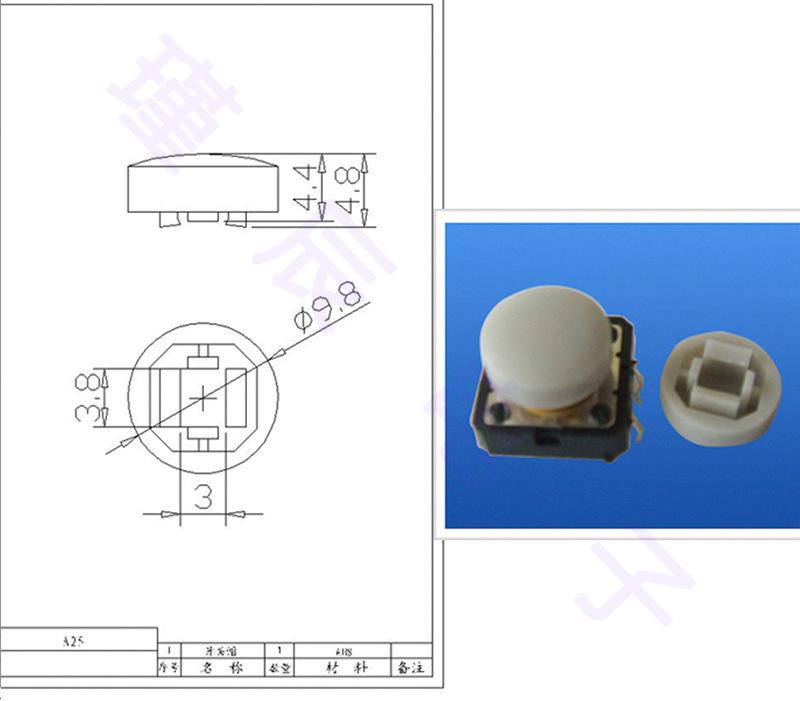

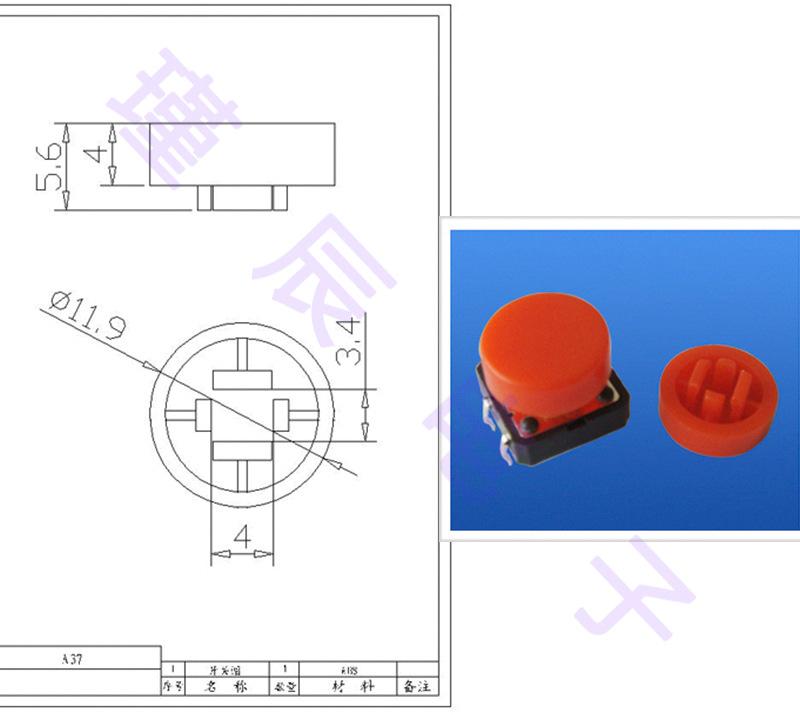

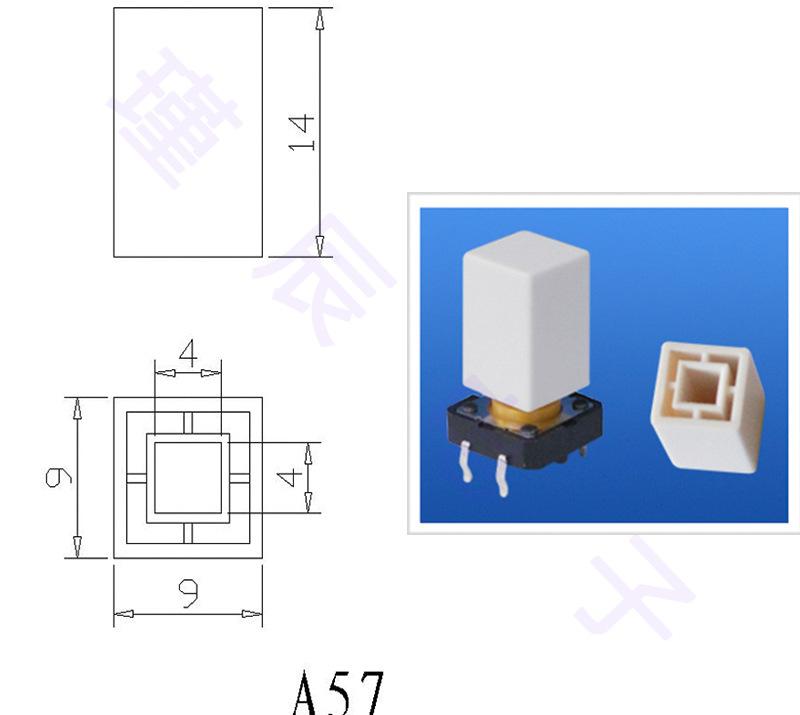

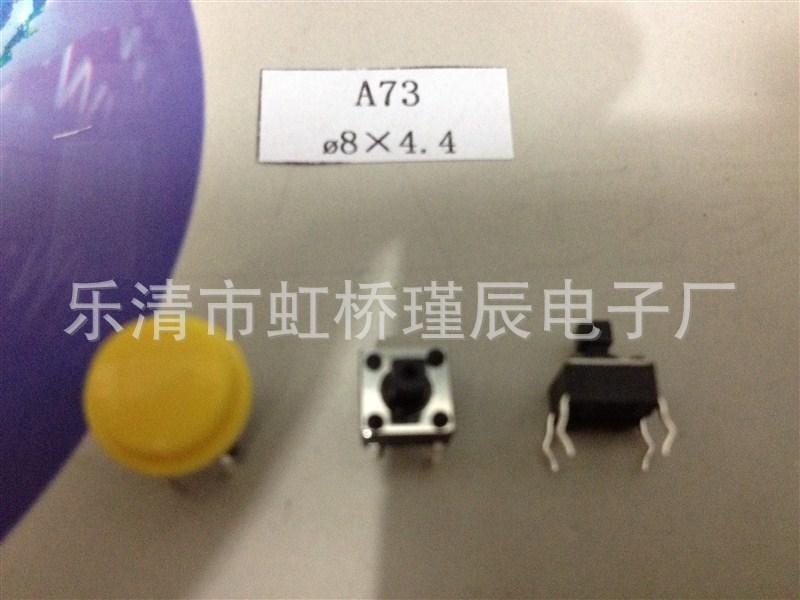

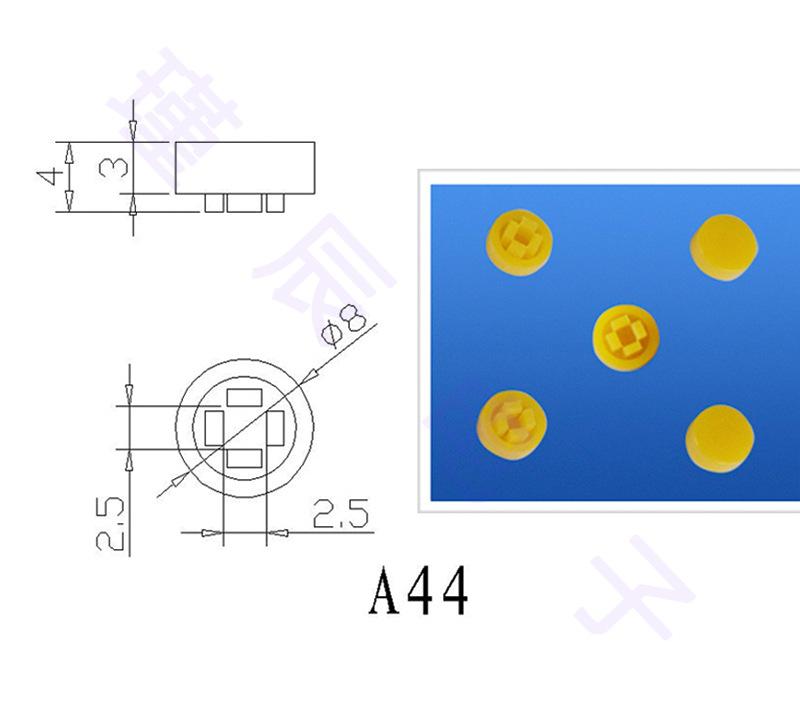

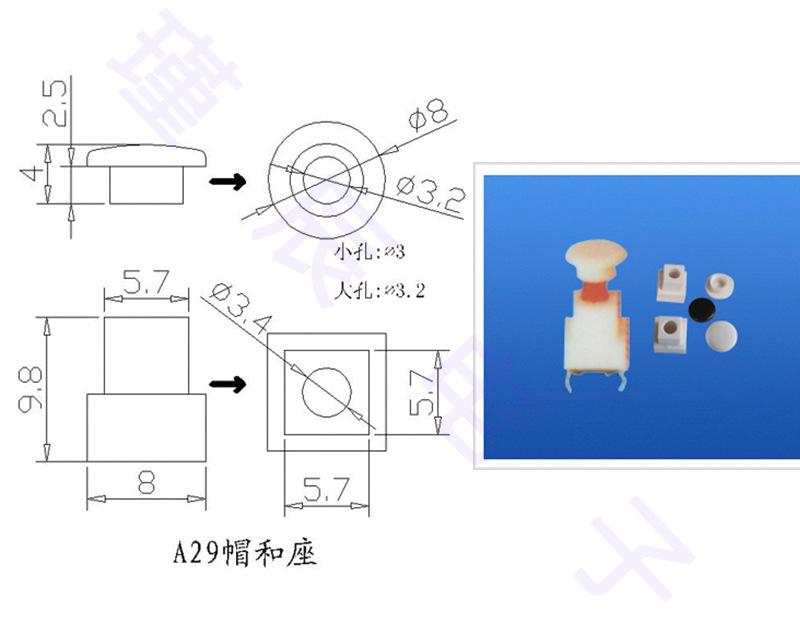

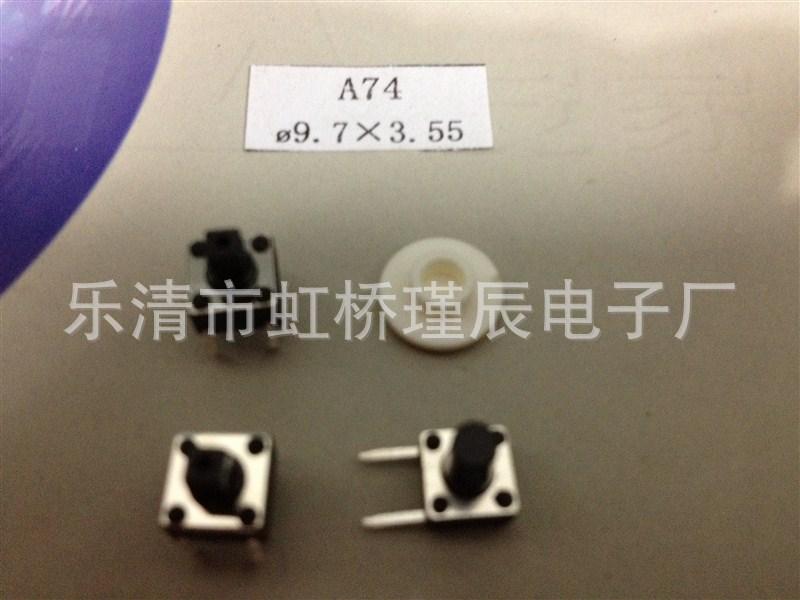

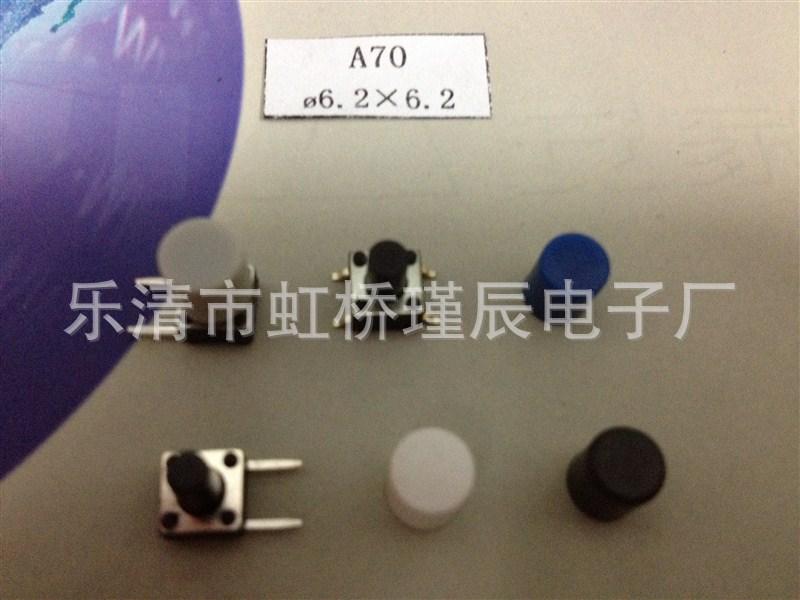

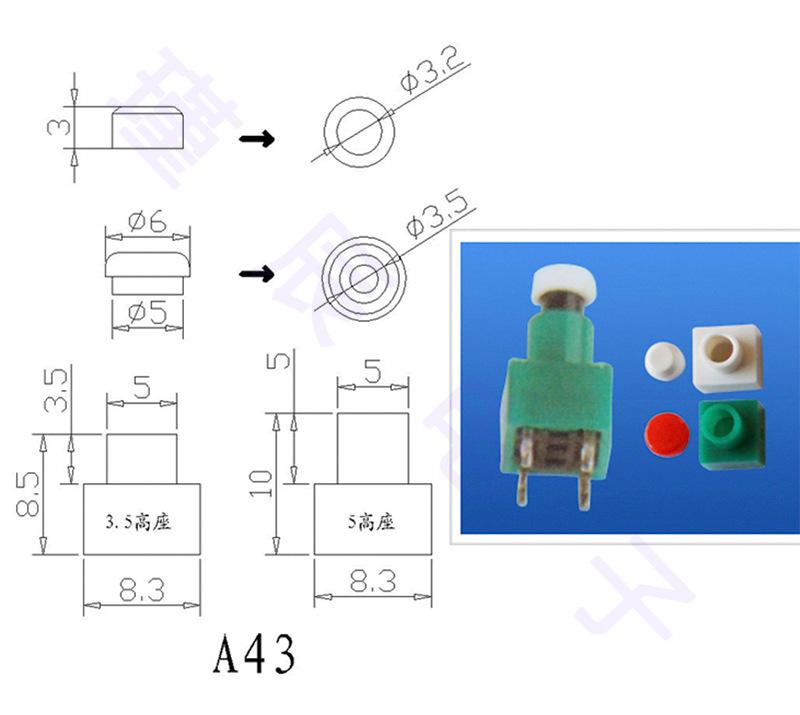

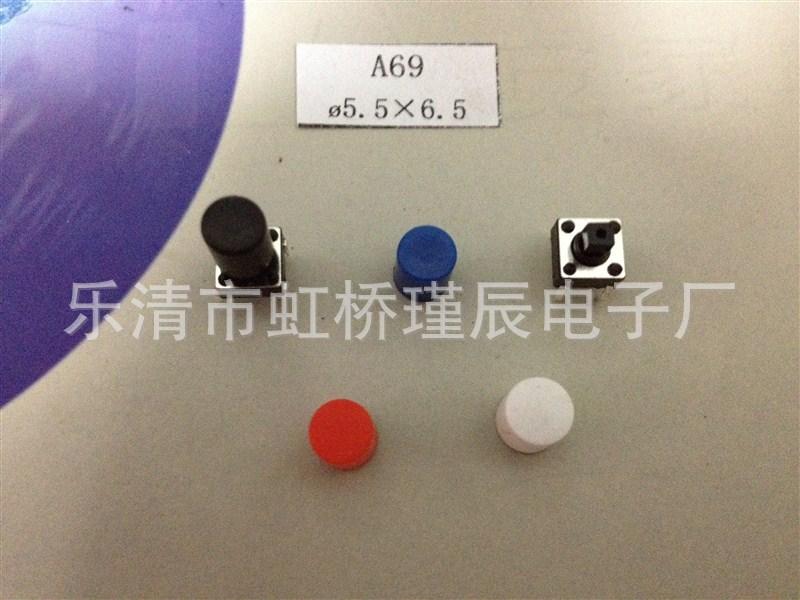

Interruptor táctil de fábrica 6*6 con tapa de tecla 12*12 tapa de tecla especificaciones completas tapa de tecla

【Interruptor Táctil Jinchen Electronics Guardar】

▲Al almacenar el producto, para evitar que el terminal se decolore, no lo guarde en las siguientes condiciones.

1)Ambiente de alta temperatura y alta humedad.

2)En un entorno con gases corrosivos

3)Lugares expuestos a la luz solar directa

[Uso del Interruptor Táctil Jinchen Electronics]

1Método de operación

▲ No aplique demasiada fuerza ni lo opere repetidamente. Si presiona demasiado el botón del mango, el peso excesivo podría deformar el resorte y causar un mal funcionamiento.

Si se aplica una carga excesiva al interruptor de presión horizontal, la pieza remachada se dañará, lo que podría provocar la rotura del interruptor. Por lo tanto, durante la instalación y el funcionamiento, tenga cuidado de no aplicar una carga superior al peso de carga excesivo (29,4 N, 1 minuto, 1 vez).

▲ Coloque el interruptor de forma que el mango pueda operarse verticalmente. Presionar solo un lado del mango o usarlo en diagonal puede reducir su durabilidad.

2Contramedidas contra el polvo

Dado que este interruptor no tiene una estructura sellada, no lo utilice en lugares con polvo. Si tiene que usarlo, considere usar una cubierta u otras medidas de protección.

Interruptor táctil de Jinchen ElectronicsMétodo de uso correcto [Acerca de la placa de circuito impreso] [Acerca de la soldadura]

1. Acerca de las placas de circuito impreso

●La placa de circuito impreso debe sert=1,6 mmComo estándar se utiliza un sustrato de una sola cara.
●Al utilizar sustratos de diferentes espesores y con perforaciones a doble cara, la holgura de ajuste del interruptor, la inserción del sustrato y la resistencia térmica de la unión soldada pueden verse afectadas. Estos valores varían según la perforación y el diseño del sustrato, por lo que se recomienda realizar pruebas de confirmación.
●Al montar el interruptor en la placa de circuito impreso y cortarla, existe la posibilidad de que entre polvo de corte en el interruptor. Preste mucha atención. En particular, si el polvo de corte o alguna materia extraña se adhiere al interruptor debido al entorno o a la superposición del contenedor y la placa en el banco de trabajo, es probable que se produzca un mal contacto.

2. Acerca de la soldadura
1Precauciones comunes de soldadura
●Se debe realizar una prueba de confirmación con anticipación para sustratos de acumulación de múltiples capas, etc. Puede producirse calor y deformación según el tipo de sustrato, el diseño del sustrato y la conexión a tierra.
●El número de re-soldaduras, incluidas las soldaduras de corrección manual, debe estar dentro de2En este caso, el intervalo entre la primera y la segunda operación debe ser5Minutos o menos. Espere a que recupere la temperatura ambiente antes de continuar. El calentamiento continuo deformará el contorno externo y reducirá su rendimiento.
2Tanque de soldadura automático (tanque de soldadura por ola) (B3F、B3W、B3WN、B3J）
●Temperatura de soldadura:260°Cabajo
●Tiempo de soldadura:5En cuestión de segundos (sustrato de una sola cara)t=1,6 mm）
●temperatura de precalentamiento:100°CAbajo (temperatura ambiente)
●Tiempo de precalentamiento:60en cuestión de segundos
●Tenga cuidado de no permitir que el fundente espumoso entre en contacto con la placa de circuito impreso del lado de montaje del interruptor. Si hay fundente espumoso en la placa, podría penetrar en el interruptor y causar mala conducción.
3Horno de reflujo (montaje en superficie)
Al soldar, realice el proceso dentro del rango de la curva de temperatura del terminal que se muestra en la siguiente figura.

●Dependiendo del equipo de soldadura por reflujo, el valor pico puede ser mayor, así que asegúrese de realizar una prueba de confirmación.
●Si se suelda un interruptor de montaje superficial en un tanque de soldadura por reflujo, es probable que entre gas de soldadura y fundente, lo que provoca un mal funcionamiento del interruptor pulsador, por lo que esto se debe evitar.

4, Ocasiones de soldadura manual (todas las series)
Temperatura de soldadura: temperatura de la punta del soldador350°Cabajo
Tiempo de soldadura:3En cuestión de segundos (sustrato de una sola cara)t=1,6 mm）
Confirme que el interruptor no esté levantado del sustrato frente al operador de soldadura.

Electrónica JinchenProducción profesionalinterruptor táctil、Interruptores de palanca、Interruptor a prueba de agua、Interruptor iluminado、Interruptor automático (sin bloqueo)、Interruptor de cinco vías、Interruptor de rueda、botón、Microinterruptor, interruptor de detección,corriente continuaenchufe, Toma de corriente CA,2.5/3.5Toma de auriculares、Cambio de tipo de barcoInterruptores y enchufes, etc. Salva la supervivencia con calidad, la calidad es la vida de la empresa.Electrónica JinchenexistircambiarExisten procedimientos de gestión de calidad muy estrictos. Los materiales entrantes deben ser inspeccionados y calificados por el inspector de materiales entrantes antes de su almacenamiento. La galvanoplastia se recubre con una gruesa capa de plata para garantizar un buen contacto del interruptor. Antes del montaje, todas las bases deben limpiarse y secarse rigurosamente para evitar que el polvo y otras impurezas afecten el contacto del interruptor.cambiarLa calidad del interruptor está garantizada; antes de salir de la fábrica, primero debe someterse a una prueba de encendido del 100% y una prueba táctil mediante una máquina de inspección automática, y luego someterse a una inspección manual del 100% y, finalmente, pasar una inspección aleatoria antes de que se le permita salir de la fábrica.cambiarAlta calidad.

Nuestra empresa produce una gran cantidad de interruptores y enchufes electrónicos con una gama completa de productos.

interruptor táctil：

2*3、3*3Parche,

2*4Botones laterales,

3*6Parches y botones laterales,

4*4parche,5*5etiqueta engomada,

4.5*4.5SMD y pinesH=3.8-12Opcional,

6*6SMD y pinesH=4.3-25Opcional,

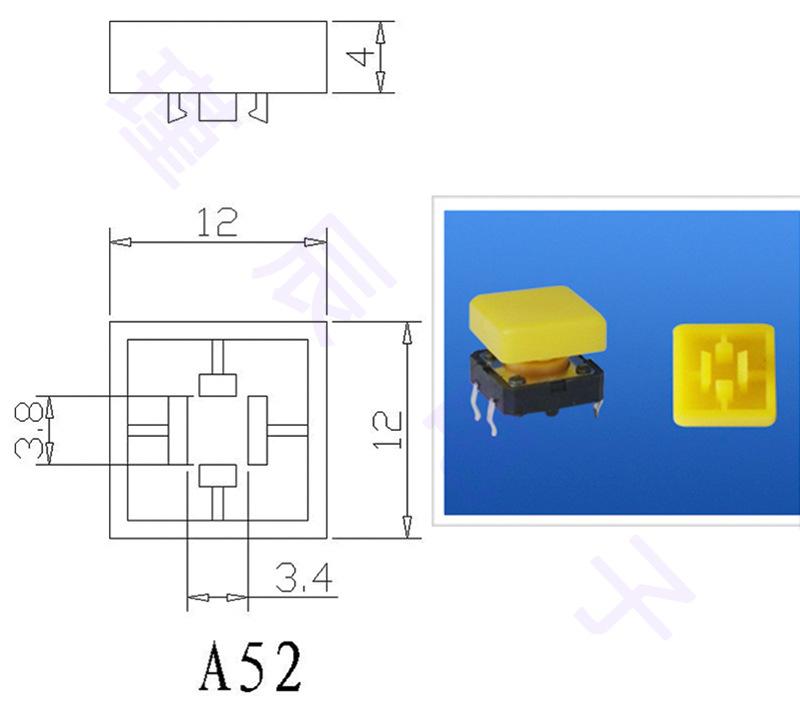

12*12Parches e insignias, cabezas cuadradas y redondas disponiblesH=4.3-25Opcional

Interruptor táctil tipo tortuga(utilizado principalmente para botones de teléfonos móviles y botones laterales),

Interruptores de palanca(principalmente mini interruptores de palanca),

Interruptor de rueda(También llamado interruptor de llave de tres vías, interruptor basculante, interruptor vibratorio),

Interruptor de cinco vías(También llamado interruptor multifunción, interruptor de llave de teléfono móvil),

Interruptor de detección(también llamado microinterruptor),

botón(También llamado interruptor autoblocante e interruptor sin bloqueo)

Interruptor de codificación(Codificador)

Cambio de tipo de barco（KCD1/KCD2/KCD3/KCD4esperar)

Interruptor de botón de linterna（12*8/12*12/8*8/12*17/13*18/12*18/Interruptor trasero, etc.)

corriente continuaenchufe,2.5/3.5Conector de audioetc.

Disponemos de una amplia gama de estilos. Puede elegir libremente el peso, la altura y el color del producto. También puede seleccionar el grosor del interruptor giratorio y el color es diverso.

La calidad del producto está garantizada y el precio es favorable. El precio es negociable para grandes cantidades. También podemos desarrollar nuevos productos según las necesidades de nuestros clientes.

1. Nos esforzamos por mantenernos fieles a la calidad. La calidad de nuestros interruptores y enchufes es de primera categoría en el mercado. Esperamos que nuestros clientes no comparen precios a ciegas. Al fin y al cabo, la buena calidad es lo más importante.

2、El precio varía según la altura del producto y las necesidades del cliente. El precio específico está sujeto a confirmación con el servicio de atención al cliente.

3. Admite métodos de pago como banca en línea, transferencia y Alipay.

4. Ventas directas de fábrica, garantía de calidad, los problemas de calidad se pueden devolver o cambiar dentro de los 10 días, excepto para productos personalizados.

5、Asumiremos el costo de envío de muestras gratuitas, 10K o pagos superiores a 1000 yuanes.

6. Jinchen Electronics suministra una gran variedad de interruptores táctiles, interruptores de palanca y otros interruptores y enchufes. Por favor, confirme las especificaciones, dimensiones y requisitos específicos con el servicio de atención al cliente. Si necesita las especificaciones del producto, solicítelas al servicio de atención al cliente. ¡Gracias!

Yueqing Jinchen Electronics Co., Ltd. es una empresa profesional que integra la investigación, el desarrollo, la fabricación, la venta y el servicio técnico de productos electrónicos. Se dedica principalmente a una serie de componentes electrónicos, como diversos tipos de interruptores táctiles, interruptores de detección, interruptores de pulsación, interruptores impermeables, interruptores iluminados, interruptores de palanca, interruptores de cinco vías, interruptores de rueda, conectores para auriculares, interruptores para embarcaciones, tomas de CC, interruptores autoblocantes (sin bloqueo), interruptores para linternas y microinterruptores. Sus productos se utilizan ampliamente en periféricos de ordenador, electrodomésticos, equipos audiovisuales, equipos de comunicación y automóviles.
