Peso bruto individual: 0.098 kg (incluyendo caja interior y manual)

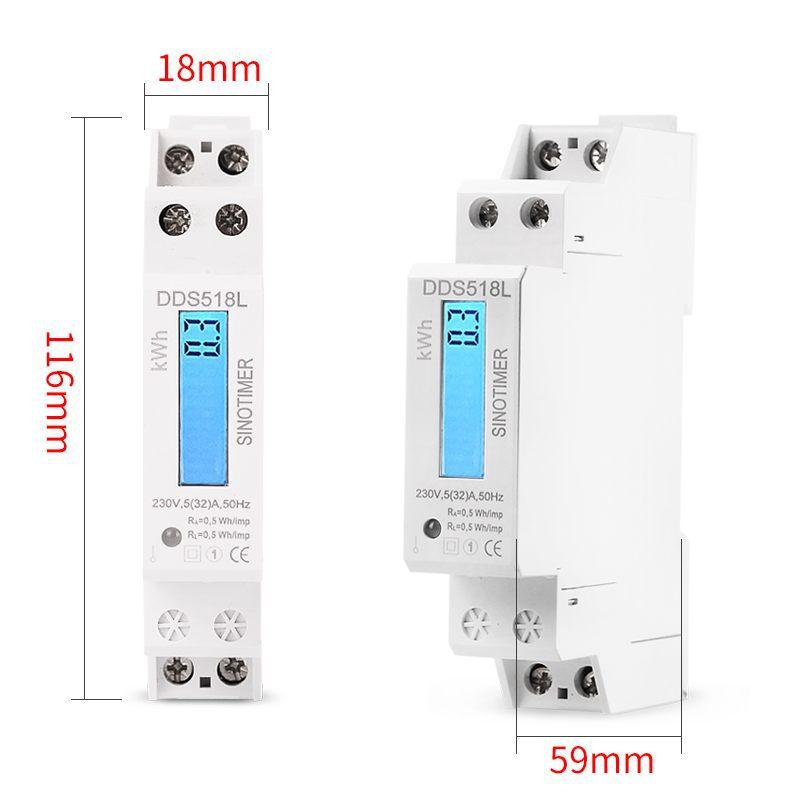

Dimensiones del producto: 116*18*59mm
Tamaño de la caja interior: 100*65*20mm
El medidor electrónico de energía monofásico tipo riel DIN es un nuevo tipo de medidor de energía monofásico totalmente electrónico desarrollado por nuestra empresa utilizando tecnología microelectrónica para medir energía, circuitos integrados especiales importados a gran escala, tecnología de procesamiento digital y tecnología SMT y otras tecnologías avanzadas. Este medidor cumple totalmente con los requisitos técnicos relevantes de la norma nacional GB/T17215.321-2008 y la norma internacional IEC62053 1 o 2 medidor de energía monofásico, puede medir directa y precisamente la energía activa positiva en la medición de energía, y mostrar el consumo total de energía mediante pantalla LCD de 7+1 o contador de 6+1; tiene las características de alta fiabilidad, tamaño pequeño, peso ligero, apariencia hermosa, tecnología avanzada, instalación estándar en riel DIN de 35 mm, etc.; también tiene buena antiinterferencia electromagnética, bajo consumo de energía y ahorro de energía, alta precisión, alta sobrecarga, alta estabilidad, antirrobo y larga vida útil.
El medidor es adecuado para medir energía eléctrica activa de CA monofásica con una frecuencia nominal de 50 Hz o 60 Hz, para instalación fija en interiores, y para temperatura ambiente que no exceda -25℃～+55℃, humedad relativa que no exceda 95%, y el aire no contiene gases corrosivos y evita la influencia de polvo, moho, niebla salina, condensación, insectos, etc.
2．Especificaciones principales y parámetros técnicos;
2.1. Especificaciones del medidor de energía eléctrica:
| Presupuesto | Exactitud | Tensión nominal Ub | Corriente nominal (A) |
| DDS518L | Nivel 1 | 230V AC | 5(32) A |
Nota: En la columna de corriente nominal, el valor antes del paréntesis es el valor de corriente nominal Ib, y el valor entre paréntesis es el valor de corriente máxima nominal Imax.
2.2. Parámetros técnicos:
2.2.1 Límite de error
|
Valor actual |
Factor de potencia (COSΦ) |
Límite de error porcentual (%) |
|||
|
Acceso directo |
Acceso mediante transformador |
Nivel 1 |
nivel 2 |
||
|
0.05lb |
0.02lb |
1 |
±1,5 |
±2,5 |
|
|
0.1Ib |
0.05lb |
0,5 litros |
±1,5 |
±2,5 |
|
|
0,8 °C |
±1,5 |
--- |
|||
|
0.1Ib～Imax |
0.05Ib～Imax |
1 |
±1.0 |
±2.0 |
|
|
0.2Ib～Imax |
0.1Ib～Imax |
0,5 litros |
±1.0 |
±2.0 |
|
|
0,8 °C |
±1.0 |
--- |
|||
2.2.2 Eléctrico
Bajo las condiciones de voltaje nominal, frecuencia nominal y COSΦ=1, cuando la corriente de carga del medidor de energía eléctrica es el valor especificado a continuación, el medidor de energía eléctrica arranca y mide continuamente la energía eléctrica.
|
Tipo de instrumento |
Nivel de precisión 1 |
Nivel de precisión 2 |
|
Acceso directo |
0.004lb |
0.005lb |
2.2.3 Sumersión
Cuando no hay corriente en el circuito de corriente del medidor de energía y el voltaje aplicado al circuito de voltaje es el 115% del valor nominal, la salida de prueba del medidor de energía no debe producir más de un pulso.
2.2.4 Rendimiento de aislamiento
Todos los circuitos del medidor de energía eléctrica pueden soportar una tensión de impulso con una forma de onda de 1,2/50 μS y un valor pico de 6 KV entre la carcasa. Después de 10 pruebas bajo la misma polaridad, no se produce descarga de arco ni ruptura.
El aislamiento de todas las líneas del medidor de energía eléctrica a tierra puede soportar una tensión CA de arco positivo real de 2KV con una frecuencia de 50Hz durante un minuto sin ruptura.
3.Instalación y uso
3.1 Precauciones y métodos de instalación
3.1.1 El medidor de energía eléctrica puede ser instalado y utilizado después de que haya pasado la inspección y haya sido sellado con plomo antes de salir de fábrica. El medidor de energía eléctrica sin sello de plomo o almacenado durante demasiado tiempo debe ser re-inspeccionado por los departamentos pertinentes antes de que pueda ser instalado y utilizado.
3.1.2 Si se encuentra que el embalaje interior o la carcasa exterior del medidor de energía eléctrica están dañados cuando se saca de la caja de embalaje original, no instale ni encienda el medidor. Por favor, póngase en contacto con nuestro departamento de servicio técnico.
3.1.3 La instalación del medidor de energía requiere un electricista experimentado o un profesional, y él o ella debe haber leído este manual de instrucciones a fondo.
3.1.4 El medidor de energía eléctrica debe instalarse en un lugar interior ventilado y seco, utilizando una instalación de carril DIN estándar de 35 mm. La placa base para instalar el medidor de energía eléctrica debe fijarse en una pared sólida, resistente al fuego y a las vibraciones.
3.1.5 En lugares donde haya suciedad y posible daño al mecanismo, el medidor de energía eléctrica debe instalarse en un gabinete protector.
3.1.6 Durante la instalación y el cableado, el cableado debe realizarse de acuerdo con el diagrama de cableado en la caja del medidor o el diagrama de cableado correspondiente en el manual de instrucciones. Es mejor usar cable de cobre multifilar para introducirlo para evitar un funcionamiento anormal o la quema del medidor debido a un contacto deficiente.
3.1.7 Cuando el medidor de energía eléctrica está correctamente conectado a la red eléctrica, la luz indicadora de energía del medidor estará encendida.
3.2 Instrucciones de uso
3.2.1 Cuando el medidor de energía eléctrica se utiliza en áreas con frecuentes descargas eléctricas, se deben tomar medidas de protección contra rayos para evitar daños al medidor de energía eléctrica debido a las descargas eléctricas.
3.2.2 La capacidad de carga del medidor de energía es 0.05Ib～Imax (tipo de acceso directo)
3.2.4 Visualización de datos: Pantalla LCD o de aguja
3.2.5 Indicación de alimentación: Cuando la luz indicadora verde está encendida, significa que la fuente de alimentación de trabajo del medidor de energía es normal.
3.2.6 Indicación de pulso: Cuando la luz indicadora roja está encendida, significa que se detecta el pulso de potencia.
3.2.7 Cuando hay una señal de muestreo, la luz indicadora de pulso se encenderá durante aproximadamente 80 ms.

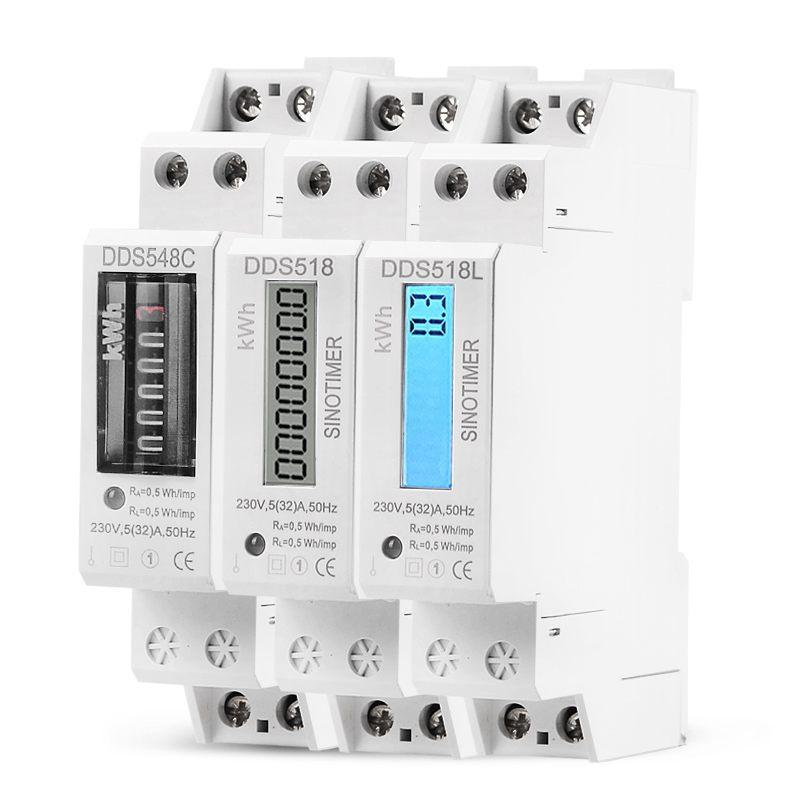

3.2.8 Los tipos de pantalla LCD y medidor son los siguientes

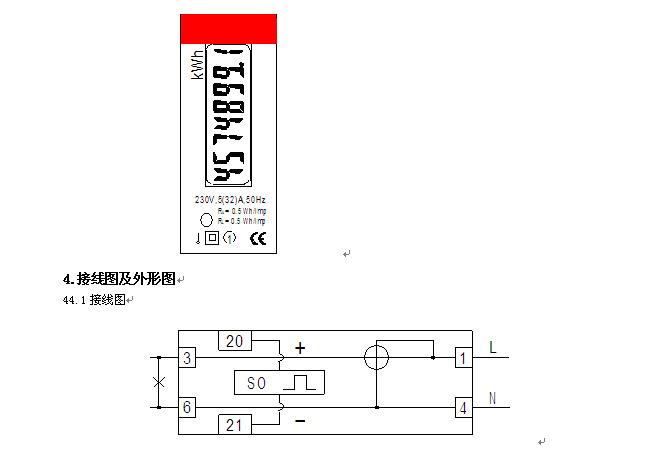

El consumo total de energía se muestra en la pantalla LCD como NNNNNNN.N (formato 7+1) y en el medidor como NNNNNN.N (formato 6+1). Por ejemplo, la Figura 1 muestra que el consumo total de energía es 0000000.0KWh en la pantalla LCD o 000000.0KWh en el medidor. Figura 1
4.Diagrama de cableado y diagrama de apariencia

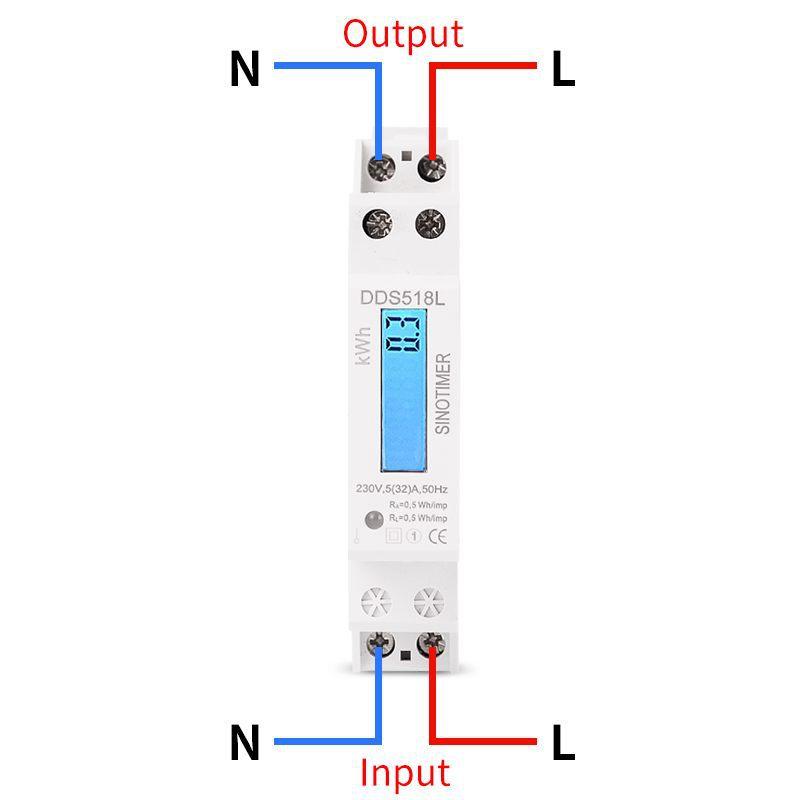

44.1 Diagrama de cableado

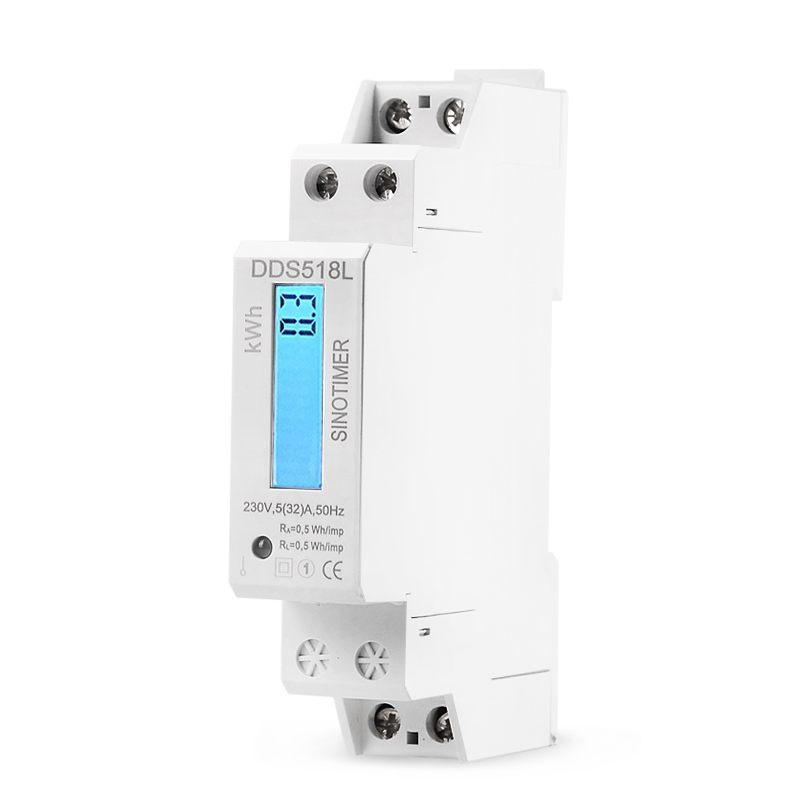

4.2 Apariencia
5Métodos de prueba

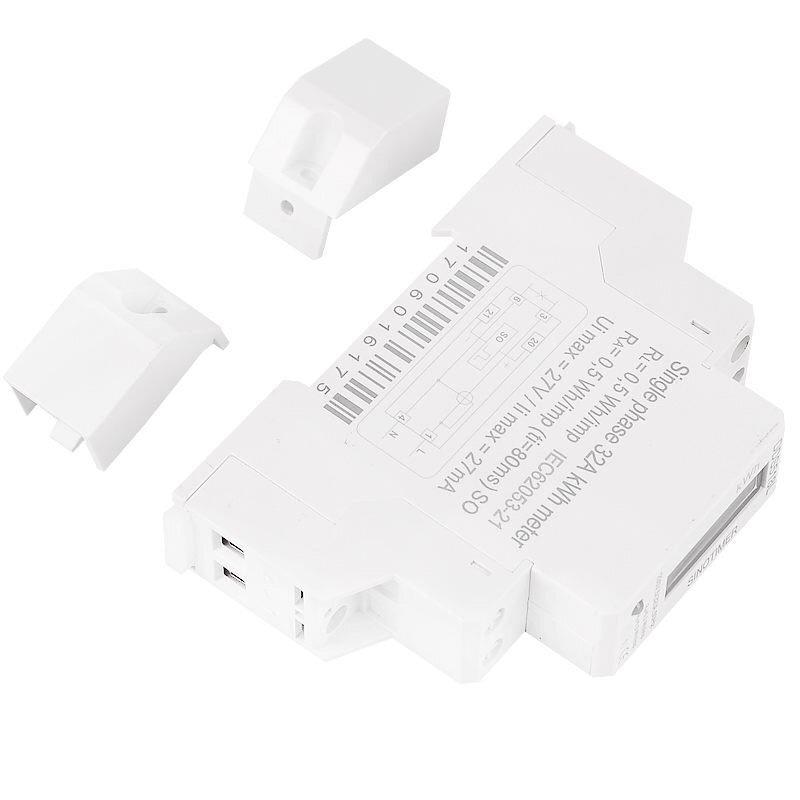

El medidor de energía tiene un puerto de salida de prueba de pulsos de energía de acoplamiento fotoeléctrico, que está ubicado en la caja de terminales (como se muestra en la Figura 2). Conecte el +5VCC del equipo de prueba al terminal No. 20 (positivo) y la línea de señal S al terminal No. 21 (negativo).
6Transporte y almacenamiento
6.1. El medidor de energía eléctrica no debe someterse a impactos severos durante el transporte y el desembalaje, y debe transportarse y almacenarse de acuerdo con las disposiciones de ZBY002-81 "Condiciones Ambientales Básicas y Métodos de Prueba para el Transporte y Almacenamiento de Instrumentos y Medidores".
6.2. El medidor de energía debe almacenarse en la caja de embalaje original. La temperatura ambiente del lugar de almacenamiento debe ser -35℃～+65℃, la humedad relativa no debe exceder el 95%, y el aire no debe contener gases que sean suficientes para causar corrosión. La temperatura ambiente no debe cambiar drásticamente.
6.3. Los medidores de energía eléctrica deben colocarse en el soporte en el embalaje original, con una altura que no exceda las cinco cajas. Después de desembalar, la altura de apilamiento de los medidores de energía eléctrica empaquetados individualmente no debe exceder cinco. Los medidores de energía eléctrica no deben almacenarse después de abrir el embalaje interior (bolsa de plástico).
7.Periodo de garantía
Dentro de los 18 meses a partir de la fecha de fabricación, si el usuario encuentra que el medidor de energía eléctrica no cumple con las características anteriores y los requisitos técnicos especificados en las normas del producto, el fabricante proporcionará reparación o reemplazo gratuito si existen problemas de calidad siempre y cuando el precinto del fabricante esté intacto (o certificado por el departamento de medición de energía correspondiente) y se cumplan plenamente las condiciones de transporte, almacenamiento, instalación y reglas de uso especificadas en este manual.
