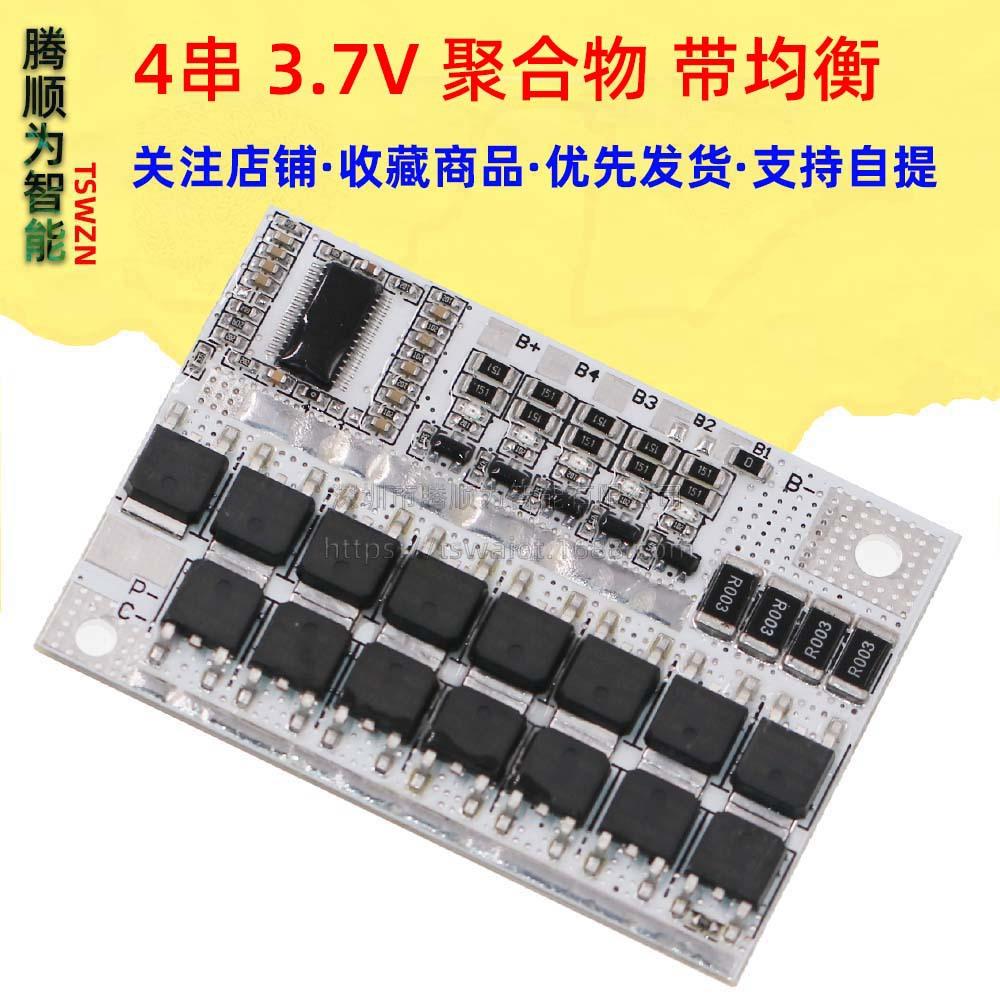

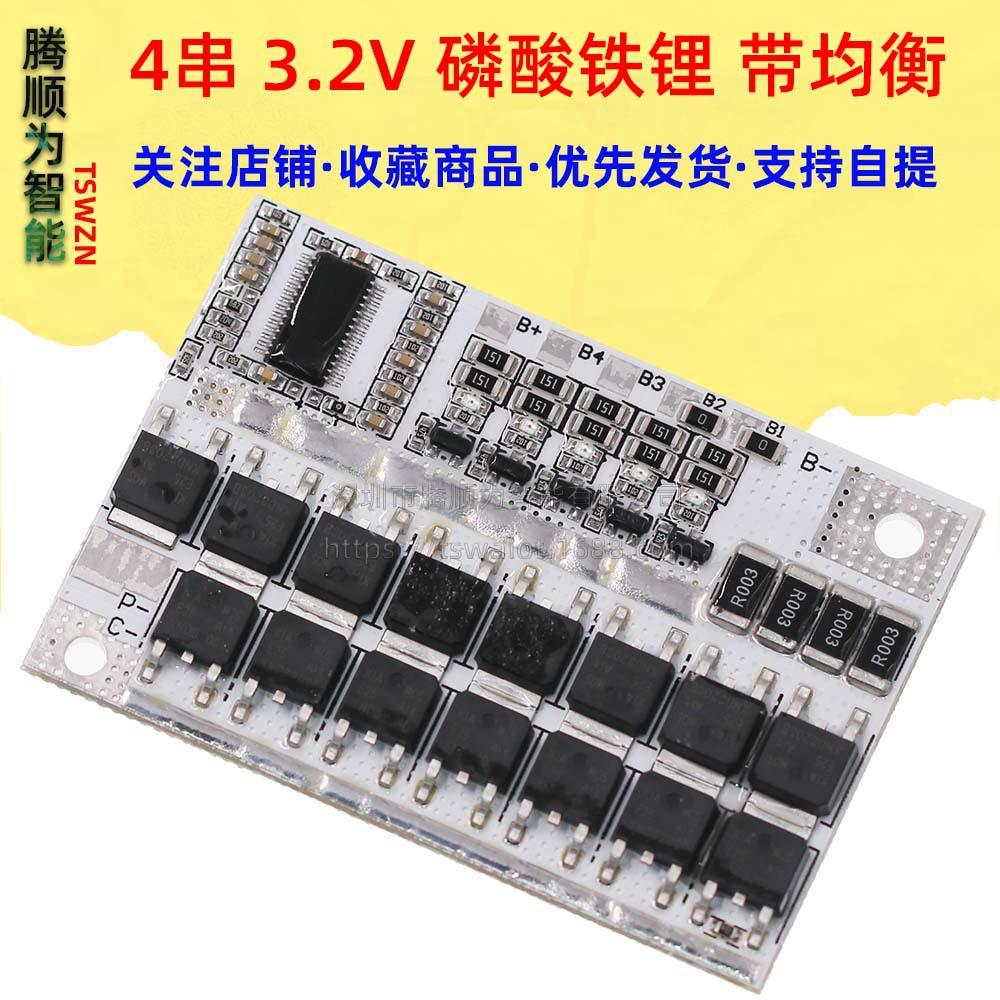

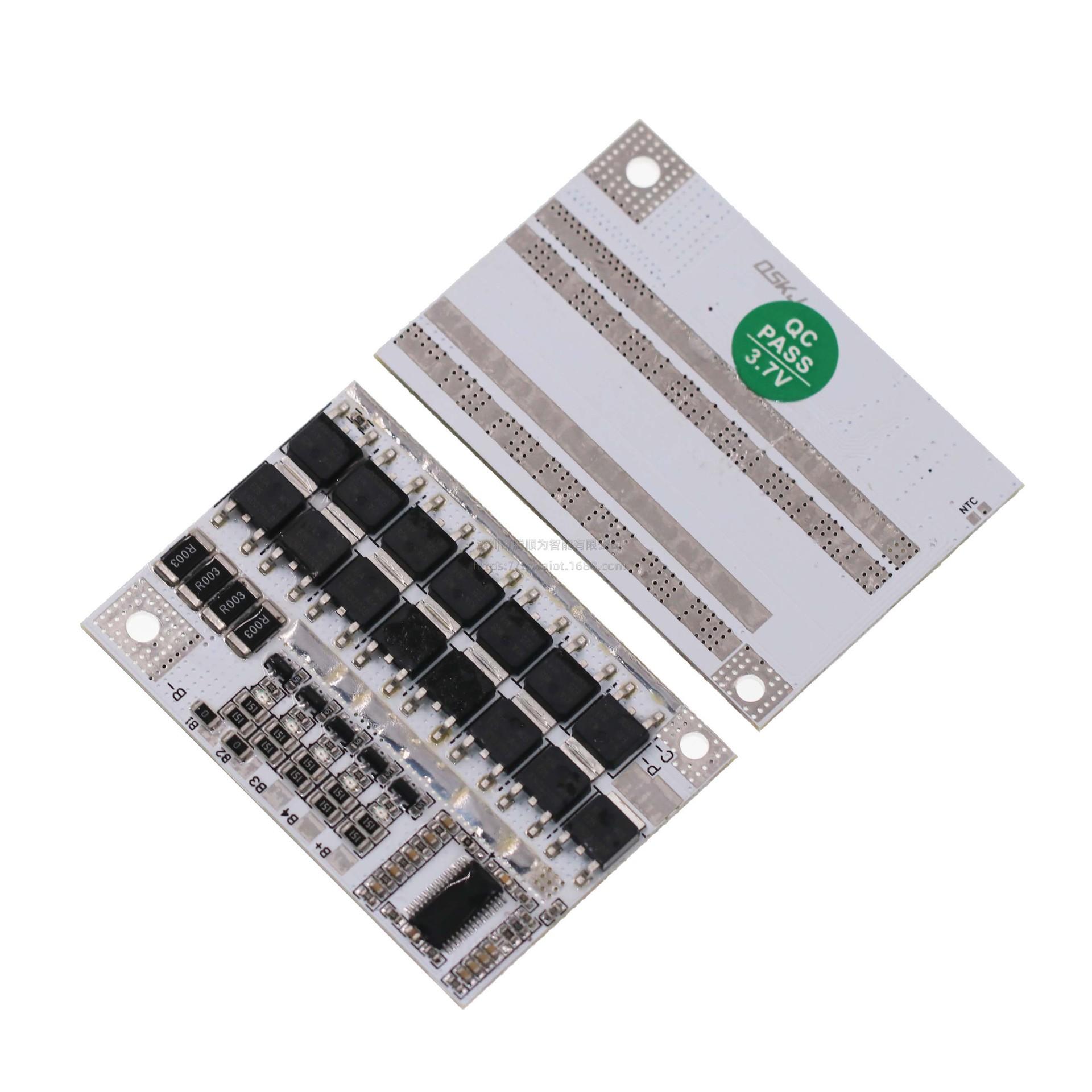

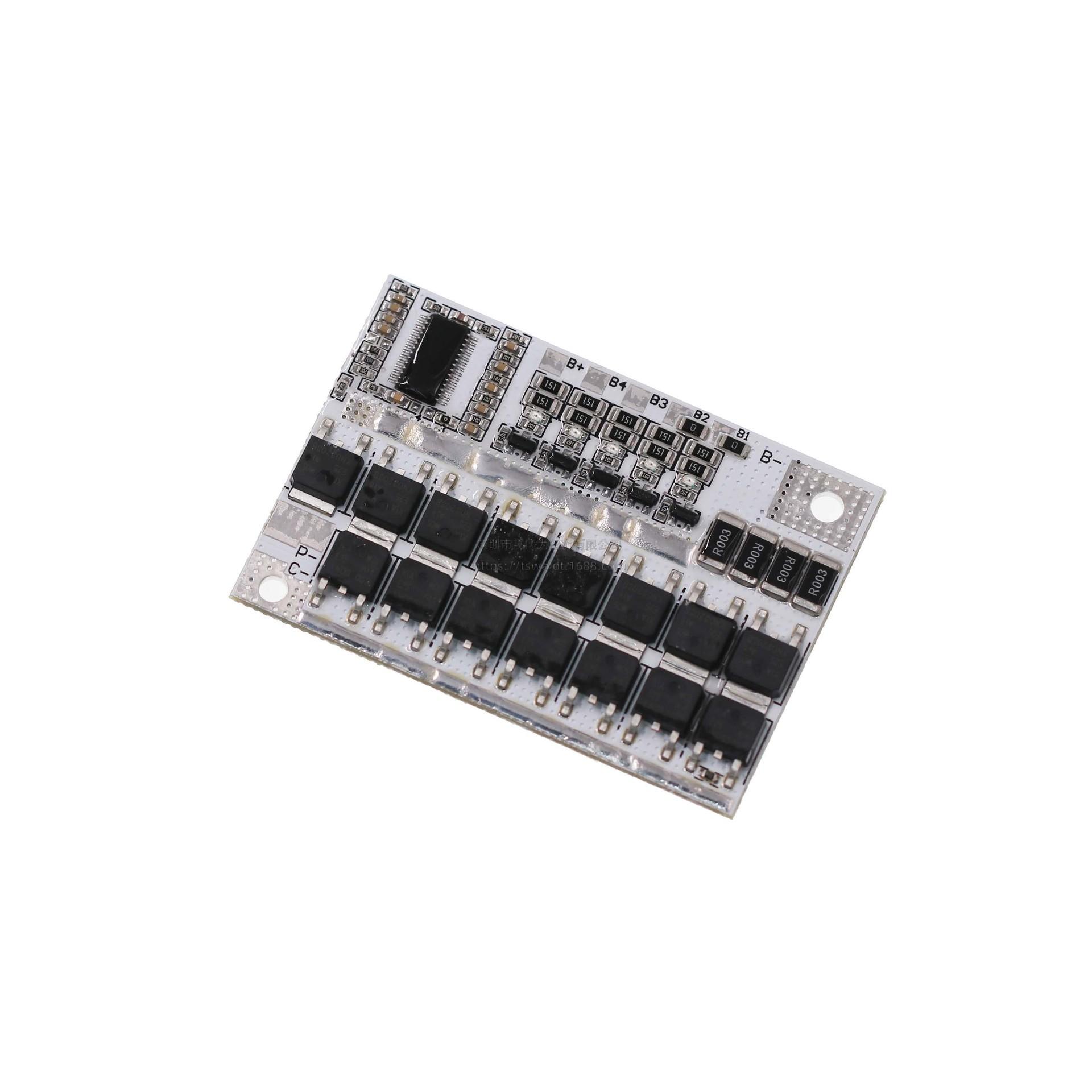

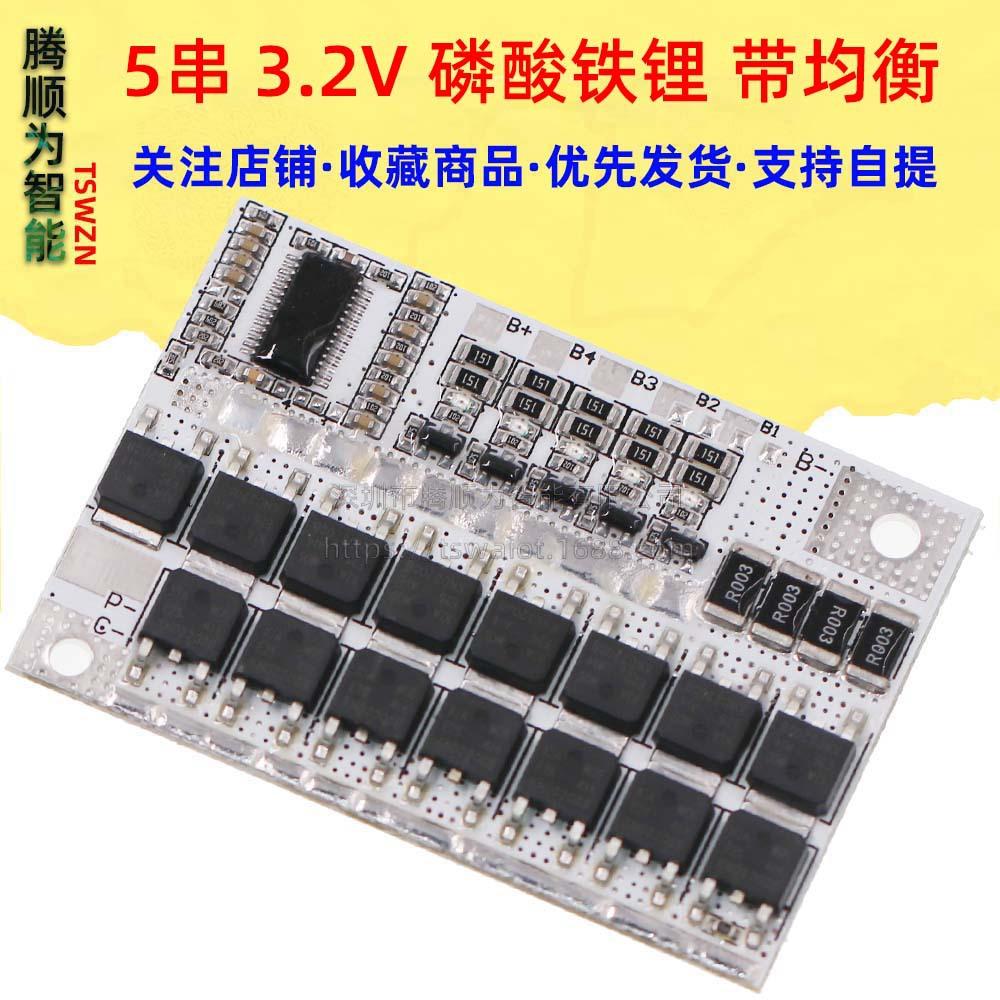

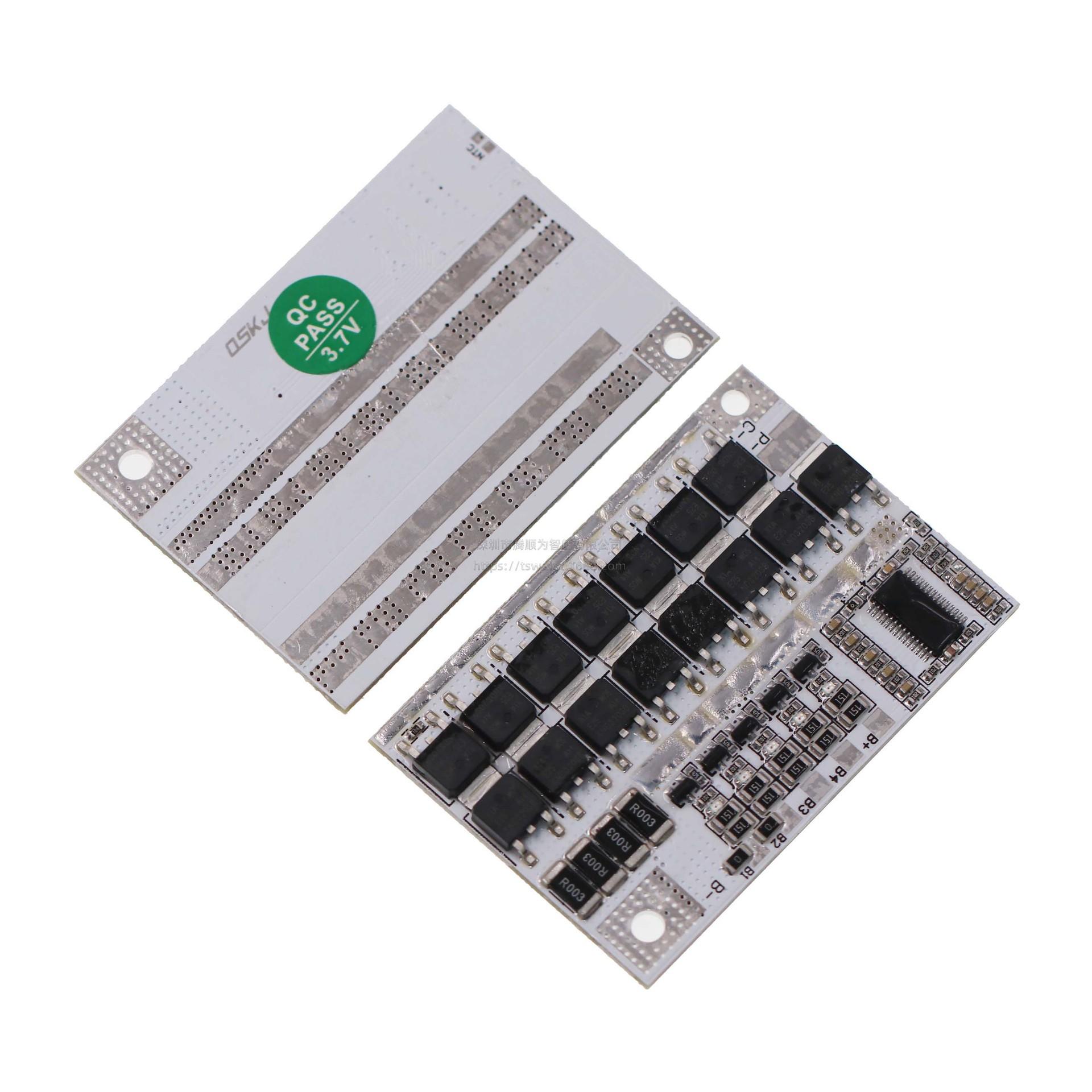

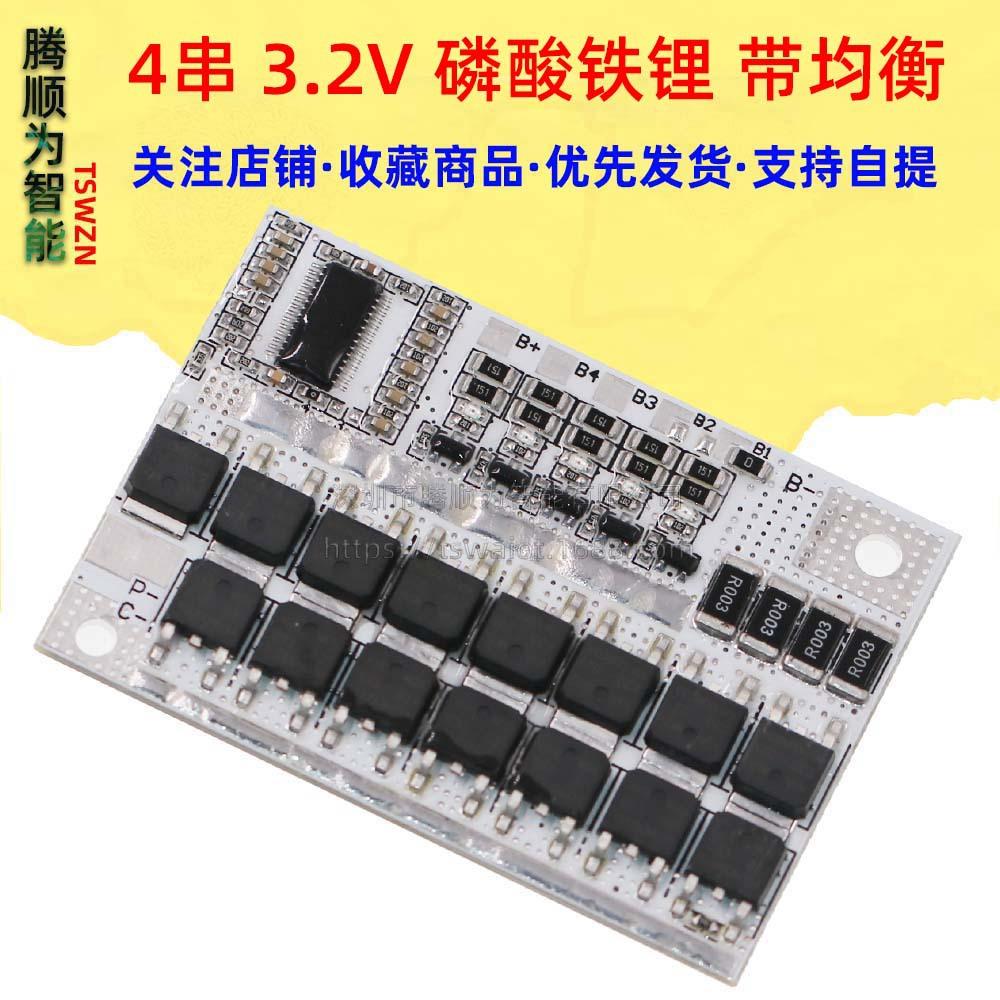

Batería de litio de 3 series 4 series 5 series 12v 100A placa de protección de batería de polímero de litio hierro fosfato con balance

Descripción del Producto:

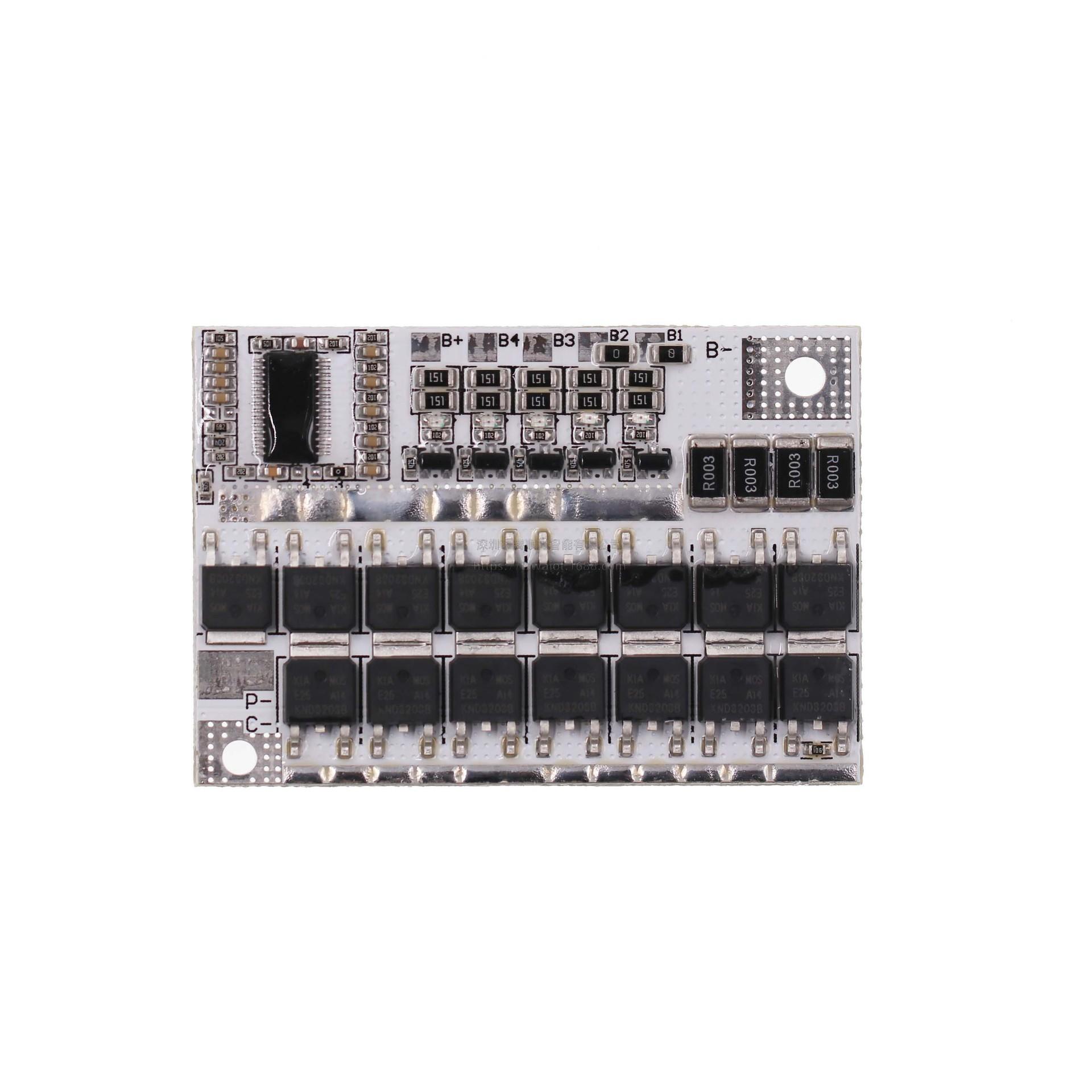

Estructura del producto: placa de protección de batería de litio
Ámbito de aplicación: fosfato de hierro litio, batería ternaria de litio, óxido de litio cobalto, paquete de baterías de óxido de litio manganeso
Placa de protección de batería de litio especialmente diseñada para paquetes de baterías de fosfato de litio, litio ternario, óxido de litio cobalto y óxido de litio manganeso. Esta placa de protección incluye placas de protección para baterías de litio de 3 celdas, 4 celdas y 5 celdas (la versión universal ajusta los componentes correspondientes según las necesidades reales), utiliza circuitos de protección maduros, ICs dedicados y soporta protección contra desconexión, MOS importados de alta corriente y resistencia interna ultrabaja (resistencia interna de un solo MOS tan baja como 3 miliohmios), tiene funciones de protección de carga y descarga completas y estables, procesamiento de equilibrio de hardware de la batería, corriente de equilibrio apropiada, generación de calor equilibrada razonable y no afecta el rendimiento del paquete de baterías.

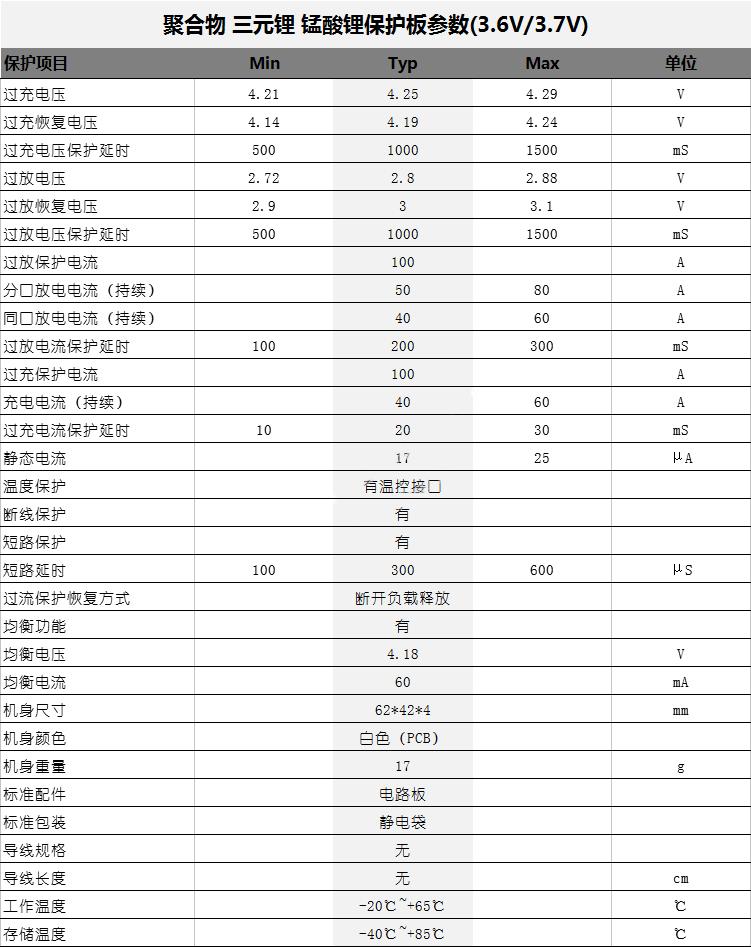

Parámetros técnicos:

Modo pin:

P-: polo negativo de carga C-: polo negativo del cargador B-: polo negativo de la batería

Guía práctica

perderCorriente de salida: Puerto dividido 80A; Puerto común 60A

Nota: Las baterías de litio deben cargarse con un cargador de baterías de litio dedicado. No use un cargador de baterías de plomo-ácido. La carga con plomo-ácido puede causar que el alto voltaje atraviese el tubo MOS en la placa de protección, provocando que la placa de protección sobrecargue y no proporcione protección.

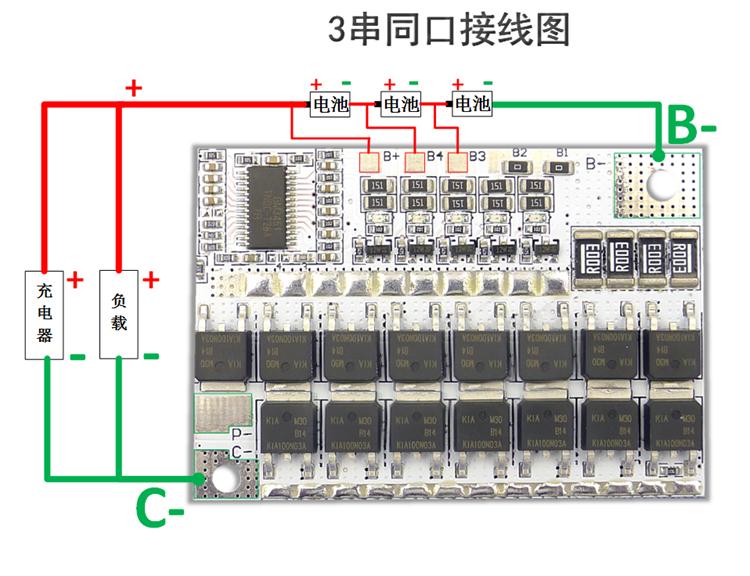

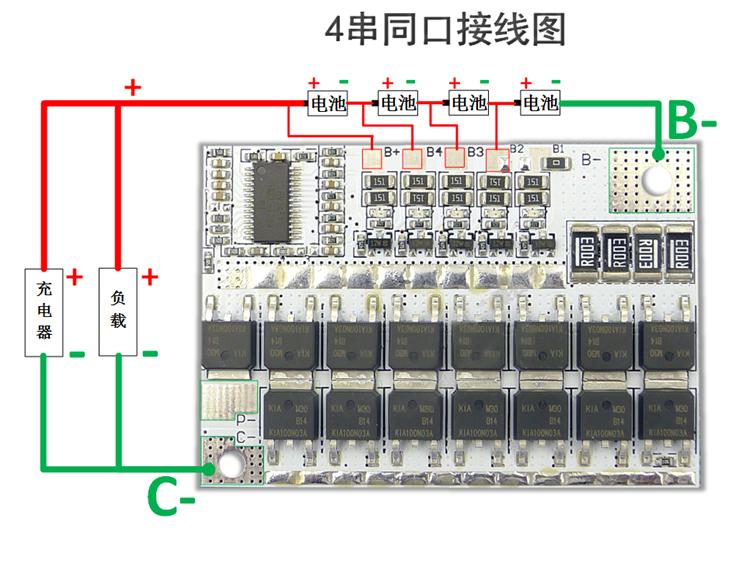

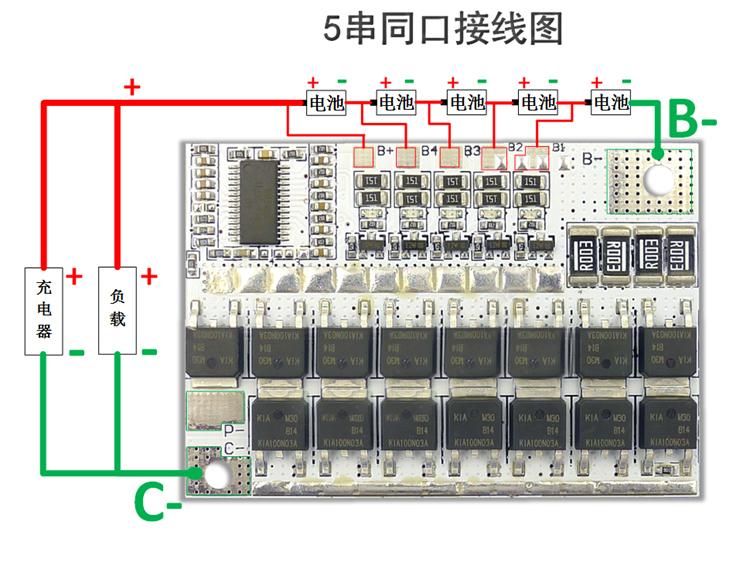

(1) Método de cableado de boca dividida de 3 hilos(referencia3Cableado del puerto serieimagen）

① Coloque los 3 paquetes de baterías según3Cableado del puerto serieimagenLas baterías están conectadas en serie.

②Conecte el polo negativo del cargador al C- de la placa de protección, y el polo negativo de la carga a P-.

③Conecte los polos positivos del cargador y la carga a los polos positivos de la batería de tres series.

④ Referencia3Cableado del puerto serieimagenConecte los terminales positivos de los 3 paquetes de baterías en orden a B+, B4, B3 usando 3 cables.

⑤Conecte los polos negativos de las tres baterías en serie a B-. Cortocircuite B1, B2 y B-.

⑥Todos los cables siguen3Cableado del puerto serieimagenDespués de que la conexión esté completa, verifique si es correcta y comience a usarla solo después de la confirmación.

⑦ Durante el uso, cuando la luz indicadora en la placa de protección está encendida, significa que el paquete de baterías correspondiente está en un estado de trabajo equilibrado (es decir, la batería está desequilibrada en este momento).

1. ¿Puede mi batería usar esta placa de protección?

A: Hay dos cuestiones a considerar para saber si puede usar esta placa de protección: Primero, ¿cuántas series de baterías tiene? Necesita comprar una placa de protección con el número de series correspondiente. Segundo, ¿de qué material está hecha su batería? Tenemos placas de protección con dos parámetros: fosfato de hierro y litio y polímero. Si su batería es de fosfato de hierro y litio de una sola celda con un voltaje nominal de 3.2V, necesita seleccionar fosfato de hierro y litio 3.2V en la categoría. Si es de polímero (ternaria, ácido de cobalto, óxido de manganeso y litio) con un voltaje nominal de una sola celda de 3.6V (o 3.7V), por favor seleccione la categoría polímero 3.7V.

2. ¿Cómo puedo saber de qué material está hecha mi batería?

R: Puede verificar el voltaje nominal de su batería. Las baterías de fosfato de hierro y litio generalmente tienen una marca de 3.2 V, mientras que otras suelen tener una marca de 3.6 V o 3.7 V. También puede preguntar directamente al vendedor de qué material está hecha la batería. Muchos compradores dicen que mi batería es 18650 o 26650 soft pack, etc. ¡Se trata de la apariencia, no del material! No podemos determinar los parámetros de protección de su batería basándonos en esto.

3. ¿Cuántas placas de protección debo elegir?

A: El amperaje de la placa de protección que elija depende de la potencia de su carga. Para nuestra placa de protección, si utiliza salida de puerto dividido, la corriente de salida es de aproximadamente 70A y la potencia es de aproximadamente 800W. Si utiliza la salida de puerto común, la corriente de salida es de 50A y la potencia es de aproximadamente 600W.

4. Mi batería es de 20 Ah. ¿Puedo usar esta placa de protección?

Respuesta: La capacidad de su batería no tiene relación directa con la corriente de esta placa. Una gran capacidad no significa una batería grande. Depende principalmente de la corriente continua. En otras palabras, cuanto mayor sea su carga, mayor será la corriente continua de la placa de protección que elija. No tiene relación directa con la capacidad de la batería.

5. ¿Cómo se debe configurar el voltaje del cargador?

A: Las baterías de litio deben cargarse con un cargador dedicado para baterías de litio. No use un cargador de baterías de plomo-ácido. La carga con plomo-ácido puede causar que el alto voltaje averíe el tubo MOS de la placa de protección, provocando que la placa de protección se sobrecargue y no proteja. Ajuste de voltaje del cargador: Use el número de celdas en su paquete de baterías * 4.2V. Este es el voltaje de carga de las baterías de litio no ferroso. El voltaje de carga de las baterías de litio ferroso es el número de celdas * 3.60V. Este es el voltaje de carga de las baterías de litio ferroso. La corriente de carga estándar es 0.2 veces la capacidad.

La importancia del balanceo: El paquete de baterías está hecho de muchas celdas conectadas en paralelo y luego en serie. Las celdas no pueden ser exactamente iguales, por lo que al emparejar, solo se pueden agrupar celdas con rendimiento similar. Sin embargo, al cargar, el rendimiento inconsistente de cada celda conducirá a un voltaje inconsistente después de la carga. El balanceo significa que durante la carga, las celdas de alto voltaje se descargan con resistencias, esperando a que las celdas de bajo voltaje alcancen el voltaje, para lograr un voltaje consistente en cada celda y mejorar el rendimiento de todo el paquete de baterías.
