Descripción del Producto----------------------------
El sensor de flujo de agua se compone principalmente de un cuerpo de válvula de plástico, un conjunto de rotor de flujo de agua y un sensor Hall.
Se instala en la entrada de agua del calentador de agua y se utiliza para detectar el flujo de agua de entrada. Cuando el agua pasa por el conjunto del rotor de flujo de agua,
El rotor magnético gira y la velocidad de rotación cambia con el caudal, y el sensor Hall emite pulsos correspondientes.
La señal se devuelve al controlador, que determina el tamaño del caudal de agua y lo regula.
Precauciones de uso:
- Quedan estrictamente prohibidos los impactos fuertes y la corrosión por sustancias químicas.
- Está estrictamente prohibido lanzar o chocar.
- La temperatura media no debe superar los 120 grados.
Forma de onda de salida:Onda cuadrada
Método de salida:
1 Rojo EN positivo
2 Línea de salida de señal OUT amarilla
3 GND negro se conecta al negativo
4 Sensor de temperatura verde R (3950 K, 50 K o 3950 K, elija según sus requisitos)
Frecuencia: F=5,5*Q(L/Min)-3 Error: ±2% Voltaje: 3,5-24 VCC, la corriente no puede superar los 10 mA, se emiten 330 pulsos después de que fluye un litro de agua
Es decir, cálculo de frecuencia = constante 5,5 * caudal unitario (L/min) * tiempo (segundos) - 3
Características----------------------------
1. Este producto es liviano y flexible en apariencia, de tamaño pequeño y fácil de instalar.
2. El impulsor está incrustado con un eje de acero inoxidable, que pasa por las partes superior e inferior para dispersar los puntos de tensión y resistir el desgaste.
3. El anillo de sellado está hecho de caucho de nitrilo importado de Japón y la estructura con fuerzas superiores e inferiores tiene fugas.
4. El elemento Hall es importado y encapsulado con pegamento para macetas, que se infiltra con agua y envejece.
5. Todas las materias primas cumplen con los estándares de prueba ROHS.
Parámetros del producto----------------------------
|
Ámbito de aplicación: |
¡Adecuado para calentadores de agua, máquinas de tarjetas de crédito, máquinas expendedoras automáticas de agua y otros equipos de medición de flujo! |
|
|
base Libro ginseng número |
1. Voltaje de trabajo nominal bajo |
CC 3,5 5 V-12 V |
|
2. Gran corriente de trabajo |
15 mA (CC 5 V) |
|
|
3. Rango de voltaje de trabajo |
CC 5～18 V |
|
|
4. Capacidad de carga |
≤10 mA (CC 5 V) |
|
|
5. Rango de temperatura de funcionamiento |
≤80℃ |
|
|
6. Utilice el rango de humedad |
35% ～ 90% HR (sin escarcha) |
|
|
7. Resistencia a la presión admisible |
Presión de agua por debajo de 1,75 MPa |
|
|
8. Temperatura de almacenamiento |
-25～+ 80℃ |
|
|
9. Humedad de almacenamiento |
25% ～ 95% de humedad relativa |
|

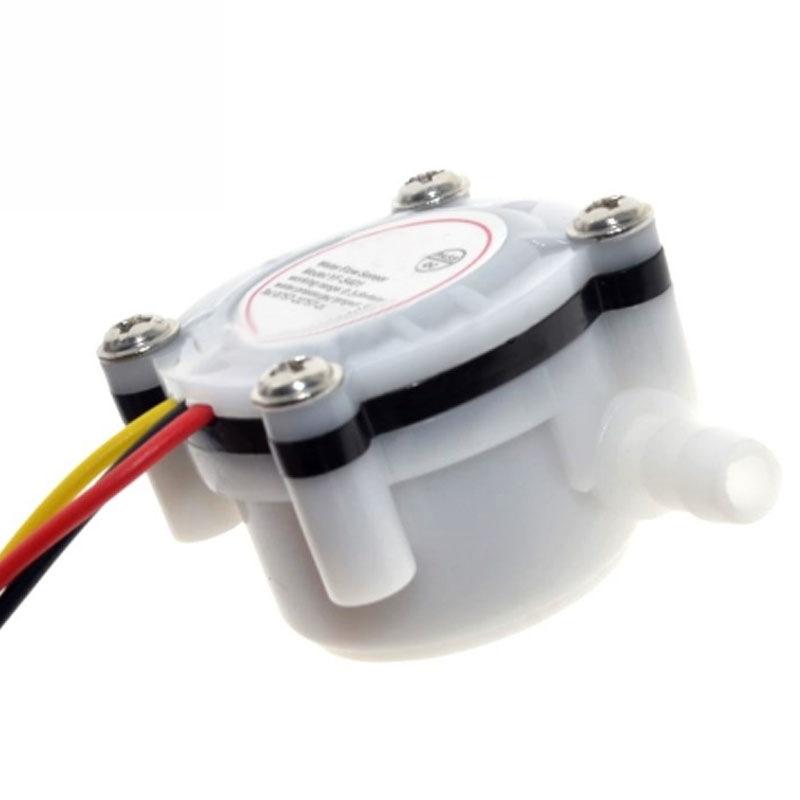

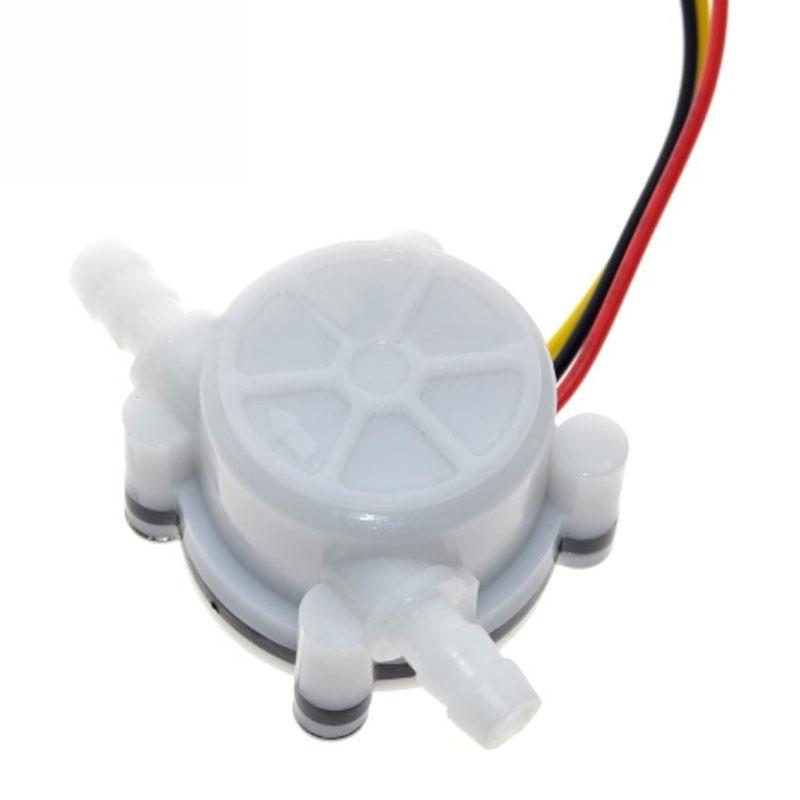

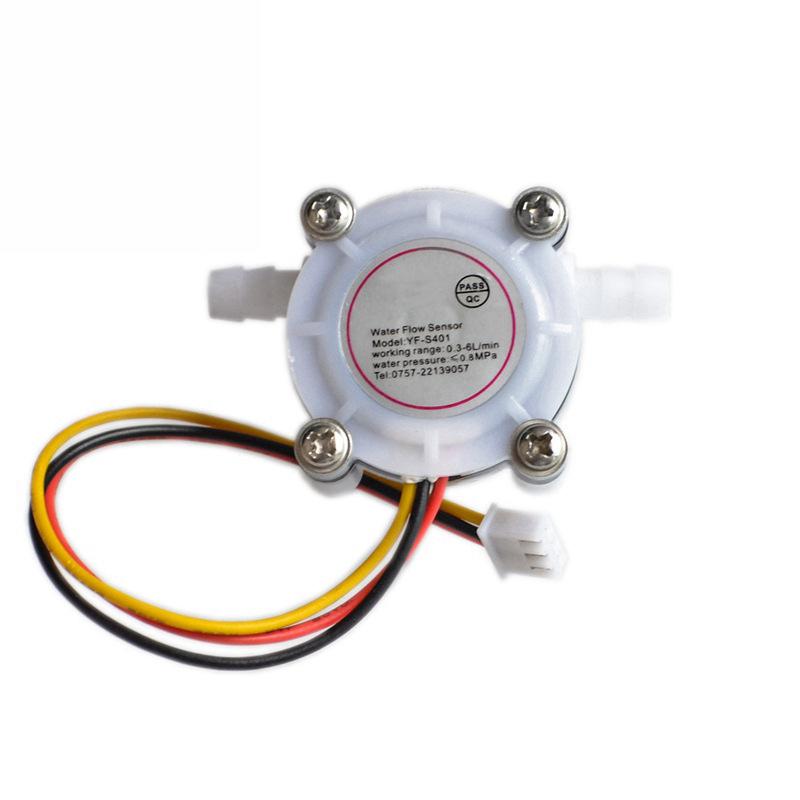

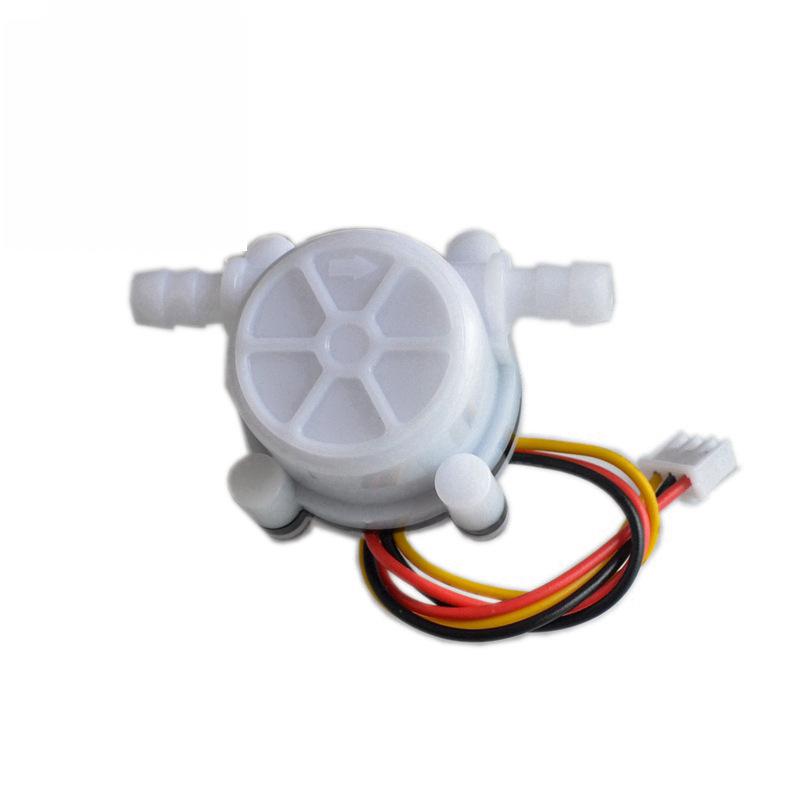

Imagen del producto-----------------------------
