Unión en T de 2 puntos en forma de Y 444 Conexión Rápida Puerto 1/4 Accesorios para Máquina de Agua Pura Conexión Rápida Loto 1805-A

110 días
$4.584 pedido mín (600 uds)
Producto 5.0
Proveedor 4.5

Cantidad

Retail order gray and white random color

Coincidencias exactas a un precio más bajo

Productos similares a un precio más bajo

Especificaciones del producto
Tipo de accesorios
Water purifier connector
Marca
Itiger/aitige
Material
POM
Capacidad
1/4
Modelo
Y-shaped tee
Posición de uso
Connector
Eficacia
Tee, connect to water flow
Embalaje
300pcs/bag
Tipo de máquina
2-piece pipe fittings pure water dispenser, water purifier, ultrafilter
Color
Retail order gray and white random color
Función
Sealed
Tipo de accesorios
Water purifier connector
Marca
Itiger/aitige
Material
POM
Capacidad
1/4
Modelo
Y-shaped tee
Posición de uso
Connector
Eficacia
Tee, connect to water flow
Embalaje
300pcs/bag
Tipo de máquina
2-piece pipe fittings pure water dispenser, water purifier, ultrafilter
Color
Retail order gray and white random color
Función
Sealed
Tipo de accesorios
Water purifier connector
Marca
Itiger/aitige
Material
POM
Capacidad
1/4
Modelo
Y-shaped tee
Posición de uso
Connector
Eficacia
Tee, connect to water flow
Embalaje
300pcs/bag
Tipo de máquina
2-piece pipe fittings pure water dispenser, water purifier, ultrafilter
Color
Retail order gray and white random color
Función
Sealed
Detalles del producto
El texto en las imágenes se puede traducir






1

Nombre del producto T exterior tipo Y 2 puntos marca ITiGER chino-holandés
modelo 1805-A color gris blanco
Temperatura de funcionamiento 5℃~45℃ Presión de ruptura ≥3,2 MPa (fuerza de 32 kg)

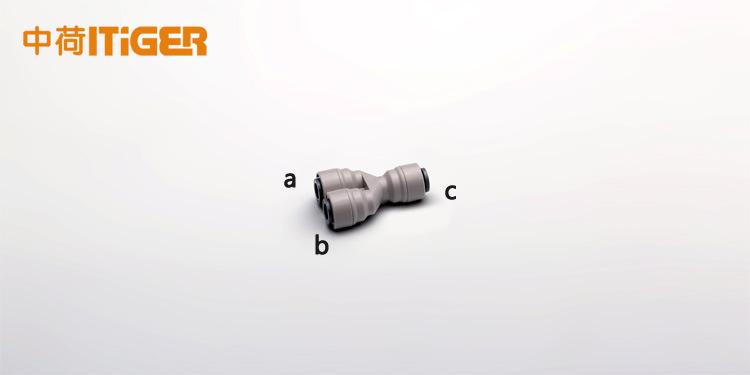

Especificación (a) 2 puntos, conexión rápida de 1/4"; (b) 2 puntos, conexión rápida de 1/4"; (c) 2 puntos, conexión rápida de 1/4"
Rendimiento de sellado Una vez insertada la tubería en su lugar, no hay fugas de agua durante 5 minutos bajo una presión de agua de ≥1,2 MPa (12 kg de fuerza).
Requisitos de higiene "Especificación de evaluación de la seguridad sanitaria para equipos de transmisión y distribución de agua potable y materiales de protección" (2001)
Fabricante Hangzhou Fuyang Zhonghe Electronics Co., Ltd.

Serie de accesorios para tuberías ITiGER
número de serie Nombre de la pieza Material
1 cuerpo principal POM
2 Garra POM con dientes de acero inoxidable
3 Tapa de la tarjeta POM
4 Anillo de sellado doble caucho de nitrilo

1 Normas de compatibilidad de tuberías de PE 1/4" DE se conecta a tubería estándar de PE de 1/4", 3/8" DE se conecta a tubería estándar de PE de 3/8", 1/2" DE se conecta a tubería estándar de PE de 1/2"
2 Cuerpo principal El material POM es fuerte y duradero, pequeño y de apariencia hermosa.
3 Garra Producido con tecnología de núcleo independiente, puede sujetar con mayor eficacia tuberías con dimensiones inestables.
4 Tapa de la tarjeta Sin soldadura ultrasónica
5 anillo de sellado Doble sello, doble protección
6 Rosca de tubería estándar NPT Norma internacional NPT, ANSI/ASME B1.120, línea de unión roscada sin costura
7 Temperatura de funcionamiento 5℃~45℃
8 Temperatura ambiente de almacenamiento -20℃~-65℃
9 Fuerza de inserción de la tubería de PE ≤50 N
10 Potencia de tracción de tuberías de PE ≥80 N
11 Número de enchufes y desenchufes Conectar y desconectar 20 veces, las garras del conector no están dañadas
12 Rendimiento de sellado Una vez insertada la tubería en su lugar, no hay fugas de agua durante 5 minutos bajo una presión de agua de ≥1,2 MPa.
13 Presión máxima de trabajo ≥1,2 MPa
14 ¿Rendimiento del sellado con tensión alterna? 0 MPa ~ 1,05 MPa, 100 000 veces sin fugas, deformaciones ni daños
15 Presión de ruptura ≥3,2 MPa
16 Requisitos de salud y seguridad Cumplir con la “Norma de evaluación de seguridad sanitaria para equipos de distribución de agua potable y materiales de protección” (2001)

NPT: Rosca cónica estándar internacional
Código de tamaño de rosca Número de dientes
norte		 paso
pag		 Altura del diente
h		 Diámetro básico en el plano de referencia Distancia base
L1		 Subsidio de reunión
L1		 Rosca externa en el extremo pequeño
Los senderos básicos dentro
Gran diámetro
d=D		 Diámetro medio
d2=D2		 Diámetro pequeño
d1=D1
1/8 27 0.941 0.752 10.242 9.489 8.737 4.36 4.102 3 2.822 8.481
1/4 18 1.411 1.129 13.616 12.487 11.358 4.10 5.785 3 4.233 10.996
3/8 18 1.411 1.129 17.055 15.926 14.797 4.32 6.096 3 4.233 14.417
1/2 14 1.814 1.451 21.224 19.772 18.321 4.48 8.128 3 5.443 17.813
Las roscas de plástico no suelen ser tan resistentes como las de latón. Al apretar las conexiones roscadas, no las apriete demasiado, ya que esto podría causar fallas como grietas o fugas.

Número de producto Universal Norma de inspección de piezas
Nombre de las piezas Serie de accesorios para tuberías
Método de prueba Inspección de muestreo departamento Departamento de control de calidad Material o especificación
prueba
proyecto		 Requisitos de inspección Artículos no conformes
Descripción		 NCA Nivel de inspección Método de prueba
A B do
0.1 0.65 2.5
Exterior La superficie de la carcasa es lisa, sin defectos de inyección como arena, encogimiento, suciedad, rebabas, grietas y rebabas; la rosca es lisa, la costura no es obvia y encaja bien con la tuerca correspondiente; el anillo de sellado no tiene defectos obvios como envejecimiento, aspereza y rebabas; las garras están intactas. La carcasa exterior está sucia y presenta defectos de moldeo por inyección, como grietas y rebabas; las garras están dañadas.     incógnita III De acuerdo con las "Reglas de gestión de inspección de entrada CMJS07", se toman muestras y se inspecciona visualmente su apariencia.
Hilo
tamaño		 Las roscas del conector de tubería cumplen con los estándares de rosca NPT de 1/8″, 1/4″ y 3/8″. El tamaño del hilo no coincide.     incógnita III Utilice un calibre de roscas para verificar si las roscas cumplen con los estándares; simule una instalación normal (conexión NPT), es necesario enrollar 15 vueltas de cinta adhesiva y realizar una prueba de presión de 1,2 MPa.
Resistente a la presión
actuación		 Los conectores de tubería pueden soportar presiones de agua estáticas de 0,005 MPa, 0,1 MPa y 1,2 MPa sin deformarse ni dañarse, y no hay fugas de agua en las partes de conexión; otros conectores de tubería solo necesitan someterse a una prueba de presión de 1,2 MPa. Bajo presiones de agua de 0,005 MPa, 0,1 MPa y 1,2 MPa, se produjeron deformaciones, daños y fugas.   incógnita   S-1 Conéctelo a una fuente de agua con una presión de 1,2 MPa, déjelo reposar durante 5 minutos y observe si hay alguna fuga; conecte el conector de la tubería a fuentes de agua con una presión de 0,005 MPa y 0,1 MPa, déjelos reposar durante 30 minutos respectivamente y observe si hay alguna fuga.
Conectar y desconectar
frecuencia		 El tubo de PE correspondiente se conectó y desconectado 20 veces y las garras no tenían daños evidentes. Tiempos de conexión y desconexión <20 veces; garras dañadas   incógnita   III Conecte y desenchufe el tubo de PE correspondiente en el conector de tubo.
Tubería de PE
fuerza de inserción		 Fuerza de inserción de tubería PE <50 N. Fuerza de inserción de tubería PE ≥50N.         Utilice un medidor de fuerza de empuje-tracción, instale la herramienta de prueba auxiliar (incluida la tubería de PE) en el lado de "empuje" del medidor de fuerza de empuje-tracción, fije el medidor de fuerza de empuje-tracción, aplique empuje a lo largo de la dirección axial y lea la lectura cuando la tubería de PE ingrese al conector rápido.
Tubería de PE
Fuerza de extracción		 Fuerza de tracción de tubería PE ≥80N. Fuerza de extracción de tubería de PE <80 N.   incógnita   S-1 Coloque el tubo de PE en su lugar y, con un medidor de fuerza de empuje-tracción, aplique una fuerza de tracción de 80 N en dirección axial durante 10 ± 1 s. No tire del tubo de PE.
Sellos y
Pared interna de la articulación
Tamaño y densidad
Hermanos Shaw		 Para conocer las dimensiones detalladas del anillo de sellado y la pared interior de la junta, consulte las especificaciones técnicas de los componentes "Quick Joint"; la dureza Shore del anillo de sellado es: 70 ± 3. Las dimensiones del anillo de sellado y la pared interior de la junta exceden el rango de tolerancia; la dureza Shore del anillo de sellado excede los requisitos de tolerancia.     incógnita II Las dimensiones del anillo de sellado y la pared interior de la junta se prueban utilizando un detector CCD; la dureza Shore del anillo de sellado se prueba utilizando un probador de dureza Shore.
*Presión de ruptura La presión de ruptura es ≥3,2 MPa; cuando la presión del agua aumenta a 3,2 MPa, no hay daños ni fugas en las juntas de las tuberías. Presión de ruptura <3,2 MPa; antes de que la presión del agua suba a 3,2 MPa, las juntas de las tuberías están dañadas o tienen fugas incógnita     S-1 Conecte los accesorios de la tubería a la estación de granallado y aumente lentamente la presión.
* Higiene y seguridad Cumple con la “Norma de Evaluación de Seguridad Sanitaria para Equipos de Transmisión y Distribución de Agua Potable y Materiales de Protección” (2001). Cualquiera de los artículos no cumple con las “Normas de evaluación de seguridad sanitaria para equipos de transmisión y distribución de agua potable y materiales de protección” (2001). incógnita     S-1 Primero limpie la muestra, luego sumérjala de acuerdo con los requisitos de remojo y tome el líquido de remojo para realizar la prueba.
*Prueba de niebla salina Tras la prueba de niebla salina de las garras metálicas, el acero inoxidable no presenta óxido ni corrosión evidente. (El tiempo de prueba es de 48 horas). Óxido; signos evidentes de corrosión   incógnita   S-1 Inspeccione visualmente la superficie del material de acero inoxidable después de realizar la prueba de acuerdo con el "Método de prueba de niebla salina GB/T2423.17".
* Resistencia al golpe de ariete Después de la instalación de prueba, puede soportar una prueba de golpe de ariete de 100.000 veces de 0 a 1,05 MPa sin deformarse, sufrir daños ni sufrir fugas de agua. En la prueba de golpe de ariete de 0-1,05 MPa, las juntas de las tuberías se deforman o dañan y se producen fugas de agua.   incógnita   S-1 Conecte los accesorios de la tubería al probador de golpe de ariete, ajuste los parámetros a 1,05 MPa (tiempo de aumento de presión 1 s, tiempo de reducción de presión 2 s) y realice 100 000 pruebas de golpe de ariete.
Observación

2
345

Total
